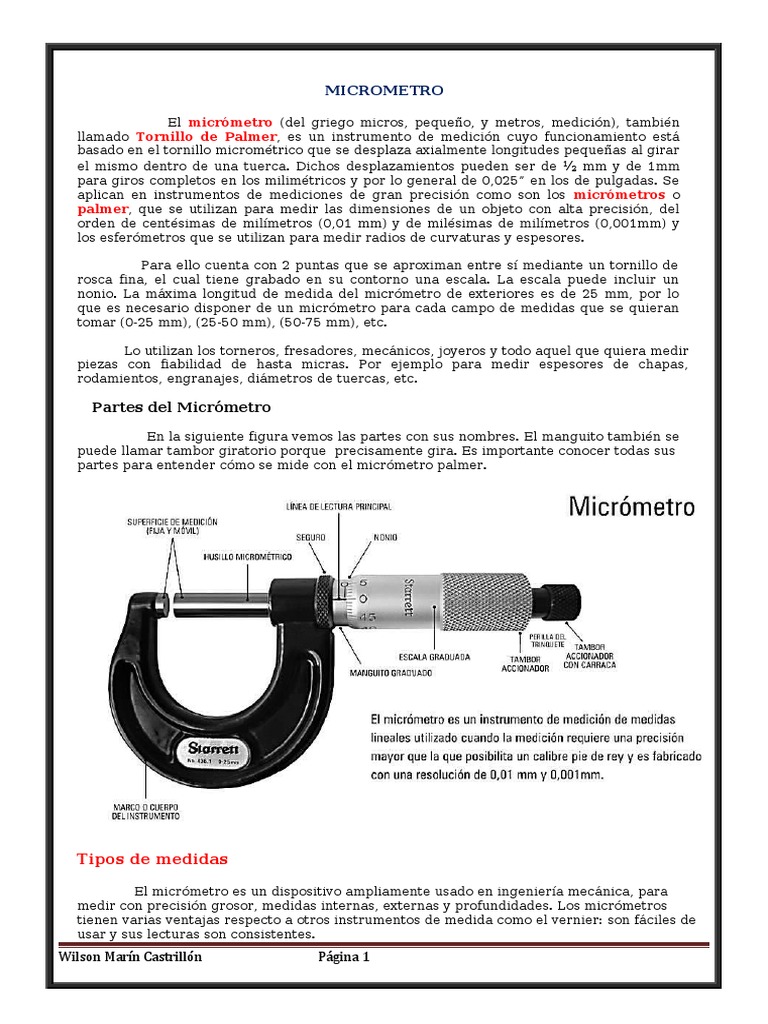

MICROMETRO

El micrómetro (del griego micros, pequeño, y metros, medición), también

llamado Tornillo de Palmer, es un instrumento de medición cuyo funcionamiento está
basado en el tornillo micrométrico que se desplaza axialmente longitudes pequeñas al girar
el mismo dentro de una tuerca. Dichos desplazamientos pueden ser de ½ mm y de 1mm
para giros completos en los milimétricos y por lo general de 0,025” en los de pulgadas. Se
aplican en instrumentos de mediciones de gran precisión como son los micrómetros o
palmer, que se utilizan para medir las dimensiones de un objeto con alta precisión, del
orden de centésimas de milímetros (0,01 mm) y de milésimas de milímetros (0,001mm) y
los esferómetros que se utilizan para medir radios de curvaturas y espesores.

Para ello cuenta con 2 puntas que se aproximan entre sí mediante un tornillo de
rosca fina, el cual tiene grabado en su contorno una escala. La escala puede incluir un
nonio. La máxima longitud de medida del micrómetro de exteriores es de 25 mm, por lo
que es necesario disponer de un micrómetro para cada campo de medidas que se quieran
tomar (0-25 mm), (25-50 mm), (50-75 mm), etc.

    Lo utilizan los torneros, fresadores, mecánicos, joyeros y todo aquel que quiera medir
piezas con fiabilidad de hasta micras. Por ejemplo para medir espesores de chapas,
rodamientos, engranajes, diámetros de tuercas, etc.

   Partes del Micrómetro

   En la siguiente figura vemos las partes con sus nombres. El manguito también se

puede llamar tambor giratorio porque precisamente gira. Es importante conocer todas sus
partes para entender cómo se mide con el micrómetro palmer.

Tipos de medidas

El micrómetro es un dispositivo ampliamente usado en ingeniería mecánica, para

medir con precisión grosor, medidas internas, externas y profundidades. Los micrómetros
tienen varias ventajas respecto a otros instrumentos de medida como el vernier: son fáciles de
usar y sus lecturas son consistentes.
Wilson Marín Castrilló n Pá gina 1
 Existen tres clases de micrómetros basados en su aplicación.

- Micrómetro interno
- Micrómetro externo
- Micrómetro de profundidad.

Wilson Marín Castrilló n Pá gina 2

Wilson Marín Castrilló n Pá gina 3
 PROCEDIMIENTO PARA MEDIR CON MICRÓMETRO PARA EXTERIORES

Independiente de la toma de la lectura, para medir con micrómetro se debe proceder así:

1. Patronar
2. Abrir lo suficiente los topes con el fin de colocar la pieza a medir entre ellos
3. Ajustar palpadores (topes) a pieza. El avance rápido se hace con el tambor principal y el
movimiento de ajuste con el tambor de mando. Este tiene un limitador de fuerza y
generalmente está calibrado entre 5 N y 10 N.
4. Se debe verificar que el apoyo de palpadores sobre la pieza es correcto: cara de
palpador paralela a cara de la pieza y sin partículas extrañas en el medio.
5. Tener mucho cuidado de no soltar la pieza ni mucho menos el instrumento. Siempre
busque la posición más cómoda y segura. Si las condiciones se lo permiten, coloque la
pieza en un mármol o una superficie plana segura y manipule tranquilamente el
instrumento.

EN MILÍMETROS

El procedimiento para medir con micrómetro en milímetros una vez realizado el procedimiento
básico, es como sigue:

1. En la regla cilíndrica está grabada la escala fija

2. En el tambor está grabada la escala en centésimas. En la gran mayoría de micrómetros
el paso es de 0,5 mm (50 centésimas de milímetro), por tanto el tambor tiene trazos de
0 a 50 que indican las centésimas.
3. El índice de la escala principal o fija es el borde del tambor (línea verde vertical). En
este ejemplo (ver gráfico) está indicando 8 mm.
4. El índice de la escala del tambor es la línea de referencia. Aquí está indicando 0,05 mm.
5. Entonces la medida final es

Wilson Marín Castrilló n Pá gina 4

 ERRORES Y RECOMENDACIONES

Los errores en la medición en general los encuentra en el presente vínculo, y con base en él, se
extrae la siguiente tabla de errores y recomendaciones para micrómetro .

MICRÓMETRO
ERROR RECOMENDACION
Instrumento no Siempre, pero SIEMPRE hay que patronar antes de tomar una
patronado medida.
No olvidar que para tomar una lectura con un grado de
precisión determinado, se debe utilizar un instrumento de una
precisión 10 veces mayor. Por ejemplo, si la exigencia es en
Precisión no
milímetros, se debe utilizar un instrumento con una capacidad
adecuada
en décimas de milímetro. Si se exige en décimas, medir con un
instrumento que tenga capacidad de medición en centésimas de
milímetro.

No olvide que la temperatura de referencia es de 20° C. Si la

Medir piezas
pieza está caliente se debe dejar enfriar y luego tomar la
calientes
lectura, de lo contrario, la misma será errónea.

SIEMPRE debe ajustarse con el tambor de mando ya que este

excesiva presión tiene un limitador de fuerza. De no ser así y debido a la
precisión de un micrómetro, se presentará en error.

Tomar lecturas a Nunca se deben medir piezas en movimiento: es peligroso y

piezas en movimiento daña la pieza y el instrumento

Es un error fácil de cometer. Por favor tome la lectura con el

Paralaje instrumento totalmente de frente de tal forma que las escalas
estén enfrentadas.

Pieza o palpadores Siempre limpie muy bien las piezas a medir. Una pequeña
del instrumento partícula extraña genera un gran error cuando se miden
sucios décimas o centésimas de milímetro

Wilson Marín Castrilló n Pá gina 5

Wilson Marín Castrilló n Pá gina 6
 EN PULGADAS

El procedimiento para tomar la lectura en pulgadas una vez realizado el procedimiento básico, es como
sigue:

Wilson Marín Castrilló n Pá gina 7

 1. Observe que la regla está dividida en décimas de pulgada. Cada décima a su vez tiene cuatro divisiones
y cada una de ellas indica 0.025 pulgadas o 25 milésimas de pulgada.(ver ilustración).
2. El tambor está dividido en 25 partes iguales y una vuelta completa del tambor coincide con el avance
de la división más pequeña de la regla fija. Así cada división del tambor es 0,001 pulgada o 1 milésima
de pulgada.
3. Ejemplo de lectura:

 Observe que el borde del tambor pasó el trazo "2" que quiere decir 0,2 pulgadas. Note, además, que
un trazo es visible entre el "2" y el filo del tambor, lo que indica 0,025 pulgadas.
 La línea "15" del tambor coincide con la línea de referencia de la regla fija. Esto significa 0,001 pulgada
o 1 milésima de pulgada.
 Y la lectura es
