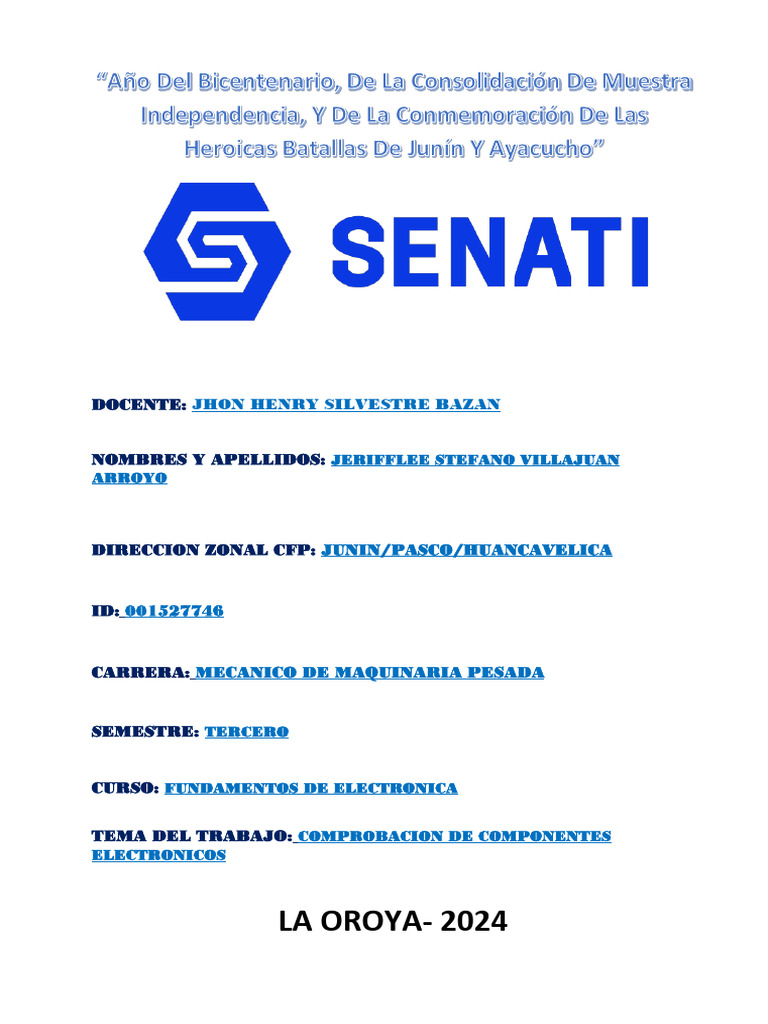

DOCENTE: JHON HENRY SILVESTRE BAZAN

NOMBRES Y APELLIDOS: JERIFFLEE STEFANO VILLAJUAN

ARROYO

DIRECCION ZONAL CFP: JUNIN/PASCO/HUANCAVELICA

ID: 001527746

CARRERA: MECANICO DE MAQUINARIA PESADA

SEMESTRE: TERCERO

CURSO: FUNDAMENTOS DE ELECTRONICA

TEMA DEL TRABAJO: COMPROBACION DE COMPONENTES

ELECTRONICOS

LA OROYA- 2024
TEMA: Comprobación de componentes electrónicos

OBJETIVO GENERAL
Contando con información tecnológica y recursos adicionales, el aprendiz será capaz de
elaborar un procedimiento escrito para realizar un plan de trabajo para verificar, instalar
y diagnosticar componentes de circuitos electrónicos, considerando los aspectos de
calidad, cuidado ambiental y seguridad e higiene industrial, sin error.

DESCRIPCIÓN DE LA TAREA / OPERACIONES

El presente proyecto, busca el planteamiento de propuestas de los participantes
durante el módulo a desarrollar. Estas se fundamentarán con el conocimiento de las
tareas con sus respectivas operaciones que se describen a continuación:

1. Instalar resistencias eléctricas, diodos y condensadores

• Instalar, soldar y desoldar resistencias eléctricas.
• Medir resistencias eléctricas.
• Instalar resistencias en serie, paralelo y mixto.
• Identificar valores de resistencias eléctricas.
• Instalar soldar y desoldar diodos.
• Desmontar, comprobar y montar diodos.
• Instalar, soldar y desoldar condensadores.
• Probar condensadores.
• Identificar tipos y capacidad de condensadores.

2. Instalar transistores
• Instalar y unir transistores.
• Probar transistores.
• Identificar tipos de transistores.

3. Instalar circuitos integrados

• Instalar circuitos integrados.
• Verificar compuertas lógicas.
La empresa “J & Electronic” requiere evaluar diferentes dispositivos electrónicos para
comprobar su estado, para ello, solicita elaborar:

Entregable 01:
Realizar el p roceso de comprobación de las resistencias, diodos y condensadores,
en una tabla comparativa.

Entregable 02:
Realizar el p roceso de comprobación del estado de los transistores NPN y PNP, e
identificar sus patillas.

Realizar un circuito con mono aestable con el circuito integrado 555.

 ENTREGABLE 02
1. REALIZAR EL PROCESO DE COMPROBACIÓN DEL ESTADO DE
LOS TRANSISTORES NPN Y PNP, E IDENTIFICAR SUS
PLANTILLAS

CONCEPTO: Un transistor NPN es un tipo de transistor de unión bipolar que

consta de tres capas de material semiconductor. La capa central es la base,
mientras que las capas exteriores son el emisor y el colector. En un transistor
NPN, la corriente fluye desde el emisor hacia el colector cuando se aplica un
voltaje adecuado a través de la base.

¿PARA QUE SIRVE?

Este tipo de transistor se utiliza en una variedad de aplicaciones, como
amplificación de señales en circuitos electrónicos, conmutación de señales y
regulación de corriente. Por ejemplo, se utiliza en amplificadores de audio,
circuitos de control de motores, fuentes de alimentación conmutadas y muchos
otros dispositivos electrónicos. Su capacidad para amplificar corriente y
conmutar señales lo hace fundamental en el diseño y funcionamiento de
numerosos dispositivos electrónicos.

PROCESO DE COMPROBACIÓN DEL ESTADO DE LOS

TRANSISTORES NPN

Para comprobar el estado de un transistor NPN, puedes utilizar un multímetro en

la función de prueba de diodos.

1. Configuración del multímetro: Primero, debes configurar el multímetro en la

función de prueba de diodos. Esta función a menudo se representa con un
símbolo de diodo en el dial del multímetro.

2. Identificación de los terminales: Identifica los tres terminales del transistor

NPN, que son el emisor (E), la base (B) y el colector (C). Consulta la hoja de
datos del transistor si no estás seguro de cuál es cada terminal.

3. Prueba del emisor a la base: Coloca la punta roja del multímetro en el

terminal del emisor y la punta negra en el terminal de la base. El multímetro
debería mostrar una resistencia alta o "1" en la pantalla, lo que indica que no hay
continuidad significativa entre el emisor y la base en condiciones directas.

4. Prueba del emisor al colector: Luego, coloca la punta roja en el terminal del
emisor y la punta negra en el terminal del colector. De nuevo, el multímetro
debería mostrar una resistencia alta o "1", indicando que no hay continuidad
significativa entre el emisor y el colector en condiciones directas.

5. Prueba de base a emisor y colector: Finalmente, coloca la punta roja en el

terminal de la base y prueba tanto con el terminal del emisor como con el
terminal del colector. En ambas pruebas, deberías obtener una lectura de
resistencia baja o una caída de voltaje similar a un diodo.
Al realizar estas pruebas, puedes determinar si el transistor NPN está
funcionando correctamente o si hay algún cortocircuito o fallo en las uniones
internas. Ten en cuenta que esta es una forma básica de comprobar un
transistor NPN y que existen otros métodos más avanzados para evaluar su
rendimiento en circuitos específicos.

¿QUE SON LAS PLANTILLAS DEL TRANSISTOR NPN?

Las plantillas del transistor NPN, también conocidas como datasheets o hojas de
datos, son documentos técnicos que proporcionan información detallada sobre
las especificaciones, características eléctricas, límites de operación y otras
características relevantes de un transistor NPN específico. Estas plantillas son
elaboradas por los fabricantes de componentes electrónicos y son
fundamentales para comprender y utilizar adecuadamente un transistor en un
diseño de circuito.

En las plantillas del transistor NPN, se pueden encontrar datos como la corriente
máxima colector-emisor (IC), la tensión máxima colector-emisor (VCE), la
ganancia de corriente (hFE), la potencia máxima disipada (Ptot), las
dimensiones físicas del dispositivo, las características de conmutación, entre
otros detalles técnicos.

Además, las plantillas suelen incluir el símbolo gráfico que representa un

transistor NPN, códigos de identificación del fabricante, información sobre el
encapsulado del transistor y recomendaciones de uso, almacenamiento y
montaje.

Consultar la plantilla del transistor NPN específico que estés utilizando te

brindará una comprensión detallada de sus capacidades y limitaciones, lo que es
fundamental para su correcta aplicación en un diseño electrónico.

IDENTIFICACIÓN DE LAS PLANTILLAS DEL TRANSISTOR NPN

Las plantillas de identificación de un transistor NPN suelen variar según el

fabricante y el modelo del dispositivo. Sin embargo, en general, las plantillas de
identificación incluyen información sobre las características del transistor.

1. Símbolo del transistor: Por lo general, verás el símbolo gráfico que

representa un transistor NPN en la parte superior de la plantilla. Este símbolo
consiste en tres capas superpuestas con flechas que indican la dirección del
flujo de corriente.

2. Designación del tipo: La plantilla mostrará la designación del tipo del

transistor, que en el caso de un transistor NPN se indicará claramente como
"NPN".

3. Características eléctricas: A menudo, encontrarás información sobre las

características eléctricas del transistor, como la corriente máxima colector-
emisor (IC), la tensión máxima colector-emisor (VCE), la ganancia de corriente
(hFE) y la potencia máxima disipada (Ptot).

4. Marcas del fabricante: La plantilla también puede incluir marcas o logotipos

del fabricante, así como códigos de lote o fechas de fabricación.
Es importante tener en cuenta que la disposición exacta y el contenido de las
plantillas pueden variar, por lo que es recomendable consultar la hoja de datos
específica del transistor para obtener información detallada sobre su
identificación y características.

SÍMBOLO DE UN TRANSISTOR NPN

El símbolo de un transistor NPN incluye a los tres pines antes mencionados, el

Colector, Base y Emisor. Este sería el diagrama más usado para este tipo de
transistor. Algunos transistores más comunes NPN de pequeña señal son:
2N2222 y 2N3904. SI se requiere de mayor potencia, se puede usar un
TIP21C. En las hojas de datos se encuentra especificada la ubicación de cada
uno de estos tres pines.

CONCEPTO: Un transistor PNP es un tipo de transistor bipolar de unión (BJT)

que se utiliza comúnmente en circuitos electrónicos para amplificar o conmutar
señales eléctricas. La principal diferencia entre un transistor PNP y un transistor
NPN radica en la polaridad de las corrientes y tensiones aplicadas para su
operación.

En un transistor PNP, la corriente fluye desde la emisor hacia la base y luego

hacia el colector, mientras que en un transistor NPN la corriente fluye en sentido
opuesto, es decir, desde la base hacia el emisor y luego hacia el colector.

¿PARA QUE SIRVE?

Los transistores PNP se utilizan en una variedad de aplicaciones, incluyendo

amplificación de señales, conmutación de corriente, regulación de voltaje, entre
otros usos en circuitos electrónicos. Por ejemplo, se utilizan en etapas de
amplificación de audio, fuentes de corriente y en circuitos de control.
En resumen, un transistor PNP es un componente fundamental en la electrónica
que permite controlar corrientes y voltajes en circuitos, lo que lo hace versátil y
útil para una amplia gama de aplicaciones.

PROCESO DE COMPROBACIÓN DEL ESTADO DE LOS

TRANSISTORES PNP

Para comprobar el estado de un transistor PNP, puedes seguir un proceso de

comprobación que incluye varios pasos.

1. Desconexión de energía: Asegúrate de que el circuito en el que el transistor

está instalado no esté energizado. Desconecta cualquier fuente de alimentación
o batería.

2. Medición del voltaje base-emisor (VBE): Utiliza un multímetro en la escala

de voltaje para medir la tensión entre la base y el emisor del transistor PNP. Si la
tensión es cercana a -0.7V (para transistores de silicio), el transistor está
conduciendo y en buen estado. Si la tensión es considerablemente menor, el
transistor puede estar en cortocircuito base-emisor, y si es considerablemente
mayor, puede estar en circuito abierto.

3. Medición de la corriente colector-emisor (ICE): Utiliza un multímetro en la

escala de corriente para medir la corriente entre el colector y el emisor del
transistor PNP. Asegúrate de que el multímetro esté conectado en serie con la
conexión colector-emisor del transistor y una resistencia limitadora de corriente
para evitar daños al multímetro en caso de que el transistor esté en cortocircuito.
Si no fluye corriente o si fluye demasiada corriente (indicando un cortocircuito),
es probable que el transistor esté dañado.

4. Verificación visual: Inspecciona visualmente el transistor PNP en busca de

signos evidentes de daño físico, como grietas, quemaduras o cualquier otro tipo
de deterioro.

5. Prueba de ganancia de corriente (hFE): Utiliza un probador especializado o

una función específica del multímetro para medir la ganancia de corriente (hFE)
del transistor PNP. La ganancia típica para transistores PNP suele estar entre 20
y 100, dependiendo del modelo específico.

Recuerda que estos pasos te ayudarán a comprobar el estado general de un

transistor PNP, pero ten en cuenta que los resultados pueden variar
dependiendo del circuito y las condiciones específicas de uso. Si necesitas más
información sobre cómo comprobar un transistor PNP en un contexto particular,
no dudes en proporcionar más detalles para una orientación más específica.

¿QUE SON LAS PLANTILLAS DEL TRANSISTOR PNP?

Las plantillas del transistor PNP se refieren a las características de diseño y

fabricación que determinan su comportamiento y funcionamiento. Estas
características incluyen la disposición y dopaje de los materiales
semiconductores, el diseño de los contactos eléctricos, las capas aislantes y
otros elementos que conforman la estructura del transistor PNP.
En pocas palabras, las plantillas del transistor PNP son las directrices y
especificaciones utilizadas durante el proceso de fabricación para crear el
dispositivo con las propiedades deseadas. Estas plantillas incluyen detalles
sobre la disposición de las capas de material semiconductor (como el silicio), los
niveles de dopaje para controlar la conductividad, el tamaño y forma de las
regiones activas, entre otros aspectos.

Tener plantillas precisas es crucial para garantizar que los transistores PNP
producidos cumplan con las especificaciones de rendimiento requeridas en
diversas aplicaciones. La calidad y precisión en la fabricación de estos
dispositivos son fundamentales para su correcto funcionamiento en circuitos
electrónicos.

IDENTIFICACIÓN DE LAS PLANTILLAS DEL TRANSISTOR PNP

Para identificar las plantillas del transistor NPN, se siguen varios pasos y
subpasos en el proceso de fabricación. Aquí te detallo los pasos generales
involucrados en la identificación de las plantillas del transistor NPN:

1. Diseño del proceso: En esta etapa, se realiza el diseño detallado del

proceso de fabricación que incluye la definición de las capas de material, dopaje,
y patrones necesarios para crear los componentes del transistor NPN.

2. Creación de las plantillas: Se generan las plantillas de fotolitografía basadas

en el diseño del proceso. Estas plantillas contienen los patrones que definirán
las regiones activas y pasivas del transistor NPN en el sustrato de silicio.

3. Deposición de materiales: Se depositan capas de material semiconductor,

dopantes, aislantes y metálicos sobre el sustrato de silicio siguiendo las
indicaciones de las plantillas.

4. Fotolitografía: Las plantillas se utilizan para guiar la exposición y el revelado

de las capas fotosensibles que recubren el sustrato, creando los patrones
necesarios para definir las regiones del transistor NPN.

5. Grabado y dopaje: Se lleva a cabo el grabado selectivo de las capas

depositadas y el dopaje controlado para definir las regiones colector, base y
emisor del transistor NPN.

6. Depósito y grabado de contactos: Se depositan capas metálicas sobre el

sustrato y se utilizan las plantillas para guiar el grabado selectivo que define los
contactos eléctricos del transistor.

Estos son los pasos generales involucrados en la identificación y utilización de

las plantillas del transistor NPN durante su proceso de fabricación. Cada uno de
estos pasos puede incluir subpasos específicos dependiendo de los detalles
técnicos y la tecnología utilizada en la fabricación.

SÍMBOLO DE UN TRANSISTOR PNP

El símbolo del transistor PNP es una representación gráfica que nos permite
identificar y entender su estructura y funcionamiento. En el símbolo, se utilizan
flechas para indicar el flujo de corriente, y se representan las tres capas del
transistor.
 El símbolo del transistor PNP consta de tres partes principales: la base, el
emisor y el colector. La base es la capa de tipo P, el emisor es la capa de tipo N
y el colector es la otra capa de tipo P. Además, se añaden flechas en la unión
entre la base y el emisor, y en la unión entre el colector y el emisor, para indicar
el flujo de corriente.

2. REALIZAR UN CIRCUITO CON MONO AESTABLE CON EL

CIRCUITO INTEGRADO 555.
El circuito integrado 555 se puede utilizar para construir un
multivibrador astable, también conocido como multivibrador de
relajación. Este tipo de circuito genera una forma de onda cuadrada
continua sin necesidad de un pulso de entrada.

MATERIALES

- Circuito Integrado 555

- Protoboard
- Restencia De 1KΩ, 3.3 KΩ Y 330Ω
- Bateria De 9 V
- Condensador De 1000μF
- 1 Diodo Led
- Cables de conexion

PASOS

1. Coloca el circuito integrado 555 en el protoboard, asegurándote de que los

pines estén correctamente alineados con las filas de conexiones del protoboard.

2. Conecta los pines del circuito integrado 555 a los componentes externos
siguiendo el esquema que te proporcioné anteriormente. Conecta un extremo de
la resistencia de 330 ohmios al pin 3 (salida) del 555, y conecta el otro extremo
al ánodo del diodo LED. Luego, conecta el cátodo del LED a través de una
resistencia de 3.3 kohmios a la fuente de alimentación positiva.

3. Conecta un capacitor entre el pin 2 (trigger) y tierra.

4. Utiliza cables para realizar las conexiones entre los pines del circuito
integrado y los componentes externos en el protoboard. Asegúrate de seguir el
esquema de conexión para el mono astable con precisión.

5. Asegúrate de que las conexiones entre los componentes sean sólidas y que
no haya cortocircuitos en el protoboard.

6. Conecta la fuente de alimentación al protoboard, asegurándote de que la

polaridad sea la correcta y que la tensión sea la adecuada para el circuito
integrado 555.

7. Una vez que todo esté conectado, puedes aplicar la alimentación al

protoboard y observar cómo el diodo LED parpadea debido a la salida del mono
astable.

Siguiendo estos pasos y teniendo cuidado con las conexiones, deberías poder
construir y probar un mono astable utilizando un circuito integrado 555, un diodo
LED, un condensador y las resistencias especificadas en un protoboard.
Fundamentos de Electrónica
