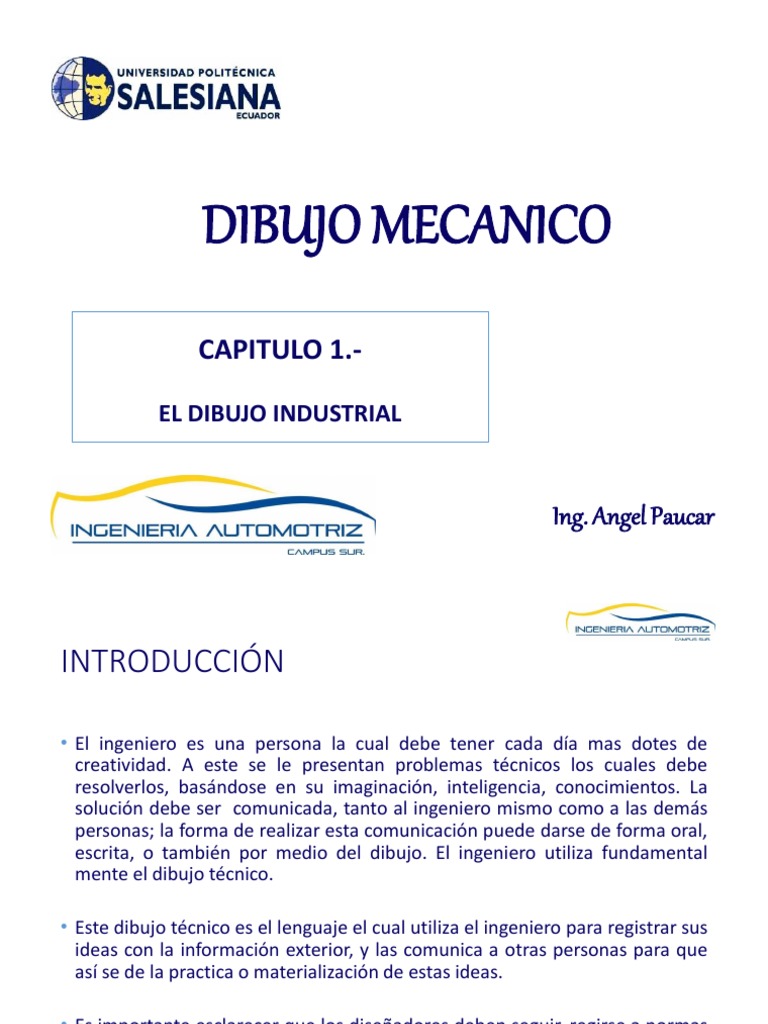

DIBUJO MECANICO

CAPITULO 1.-

EL DIBUJO INDUSTRIAL

Ing. Angel Paucar

INTRODUCCIÓN

• El ingeniero es una persona la cual debe tener cada día mas dotes de
creatividad. A este se le presentan problemas técnicos los cuales debe
resolverlos, basándose en su imaginación, inteligencia, conocimientos. La
solución debe ser comunicada, tanto al ingeniero mismo como a las demás
personas; la forma de realizar esta comunicación puede darse de forma oral,
escrita, o también por medio del dibujo. El ingeniero utiliza fundamental
mente el dibujo técnico.

• Este dibujo técnico es el lenguaje el cual utiliza el ingeniero para registrar sus
ideas con la información exterior, y las comunica a otras personas para que
así se de la practica o materialización de estas ideas.

• Es importante esclarecer que los diseñadores deben seguir, regirse a normas

claras y precisas, para así no interpretar erróneamente el diseño o producto.

2
 Objetivos del dibujo técnico
• El dibujo es un medio de expresión utilizado por el hombre para desarrollar
su actividad creadora y de comunicación.
• Según su finalidad el dibujo se puede clasificar en dibujo artístico, el cual no
se ajusta a reglas o normas previamente establecidas, utilizando colores,
sombras, contrastes, que influyen en la imaginación del observador, y dibujo
técnico, que es un modo de expresión utilizado en el campo de la industria y
de la técnica para expresar y transmitir la información necesaria en el
diseño, la construcción, el funcionamiento o la verificación de toda clase de
elementos. En su realización el dibujante ha de ajustarse a una serie de
normas de carácter internacional que hacen del dibujo técnico un lenguaje
gráfico exacto y preciso.
• El dibujo técnico se puede subdividir en tres grandes grupos:
• Dibujo arquitect6nico: se emplea en arquitectura para representar
construcciones de todo tipo, alzados, perfiles, plantas, etc.
• Dibujo topográfico: se utiliza en representaciones del terreno, trazado
de carreteras, perfiles longitudinales, perfiles transversales, curvas de
nivel, etc.
• Dibujo industrial: es utilizado para representar tanto las instalaciones
fijas o móviles de tipo mecánico, eléctrico, electrónico, como los
distintos componentes de cada una de ellas. Permite a los ingenieros
y proyectistas plasmar sus proyectos y cálculos sobre un documento
gráfico, y sirve de intermediario entre los técnicos que conciben un
aparato y aquellos que lo realizan. 3
TIPOS DE DIBUJOS

4
TIPOS DE DIBUJOS

5
TIPOS DE DIBUJOS

6
TIPOS DE DIBUJOS

7
TIPOS DE DIBUJOS

8
TIPOS DE DIBUJOS

9
TIPOS DE DIBUJOS

10
TIPOS DE DIBUJOS

11
Normalización

• La normalización tiene como objetivo la elaboración

de una serie de especificaciones técnicas (normas),
que son utilizadas por las empresas, de manera
voluntaria, como referencia para probar la calidad y
la seguridad de sus actividades y productos.
• Asimismo, genera importantes beneficios como
consecuencia de la adaptación de los productos,
procesos y servicios a los fines a los que se
destinan, protegiendo la salud y el medio ambiente,
ayudando a solventar los obstáculos al comercio y
facilitando la cooperación tecnológica.
12
Clasificación de las normas

•Las normas pueden ser de

diferentes tipos dependiendo del
organismo que las elabore:

•Normas nacionales:
•Normas regionales:
•Normas internacionales:
13
• El uso de las normas y la participación en su elaboración aporta
beneficios directos a:
• Las empresas:
• Ayudando a optimizar la gestión de las empresas y la prestación de
servicios, disminuyendo de esta manera los costes.
• Permitiendo la interoperabilidad entre productos y sistemas.
• Aumentando la aceptación por parte del mercado de los productos o
servicios mediante la referencia a los métodos normalizados.
• Ayudando en la consideración de aspectos ambientales y de
naturaleza social, como por ejemplo la accesibilidad.
• Eliminando barreras técnicas en el mercado de la Unión Europea y
para la exportación hacia terceros países.
• Favoreciendo el establecimiento de redes de contacto y la
colaboración con otras organizaciones de su sector.
• Proporcionando información sobre las tendencias del mercado y la
evolución del estado del arte.
• Como herramienta de vigilancia y transferencia tecnológica permite
acceder a la información de los resultados de la innovación.
• Y, especialmente a las pymes: permitiendo aumentar su
productividad y llegar a mercados más amplios.
14
•A los consumidores:
•Estableciendo niveles de calidad y seguridad
de los productos y servicios.
•Informando de las características del
producto.
•Facilitando la comparación entre diferentes
ofertas.
•A la Administración:
•Simplificando la elaboración de textos legales.
•Estableciendo políticas de calidad,
medioambientales y de seguridad.
•Ayudando al desarrollo económico.
•Agilizando el comercio. 15
Misión de las normas en el dibujo técnico

• Especificar: si una exigencia o requisito se debe

cumplir en un producto, proceso o servicio para que
sea satisfactorio.
• Unificar: establecer un conjunto de medidas
necesarias para conseguir la intercambiabilidad (por
ejemplo, piezas-tornillos) con el fin de asegurarse la
funcionalidad.
• Simplificar: reducir los tiempos, materiales,
procesos, o métodos innecesarios para economizar
fundamentalmente los costes.

16
CONTENIDO DE UN DIBUJO

• Todo dibujo técnico debe estar compuesto por el dibujo propiamente

dicho, situado dentro de un recuadro o marco, y por el cuadro de
rotulación o cajetín. El dibujo contiene y representa la información
necesaria para definir la pieza, el conjunto o aquello que se pretenda
representar en el. El cuadro de rotulación contiene toda la
información necesaria para identificar el plano.

17
CONTENIDO DE UN DIBUJO
CUADRO DE ROTULACION.-

18
CONTENIDO DE UN DIBUJO
CUADRO DE ROTULACION.-

19
FORMATOS DE PAPEL

20
FORMATOS DE PAPEL

21
FORMATOS DE PAPEL
CUADRO DE ROTULACION.-

22
FORMATOS DE PAPEL
MARGENES Y RECUADRO.-

23
FORMATOS DE PAPEL
SEÑALES DE CENTRADO.-

24
FORMATOS DE PAPEL
SEÑALES DE ORIENTACION.-

25
FORMATOS DE PAPEL
SISTEMAS DE COORDENADAS.-

26
FORMATOS DE PAPEL
ROTULACION.-

27
FORMATOS DE PAPEL
ROTULACION.-

28
FORMATOS DE PAPEL
ESCALAS.-

29
LISTA DE ELEMENTOS

30
LISTA DE ELEMENTOS

31
LISTA DE ELEMENTOS

32
PLEGADO DE PLANOS

33
LISTA DE ELEMENTOS

34
SISTEMAS DE REPRESENTACION

35
SISTEMAS DE REPRESENTACION

36
SISTEMAS DE REPRESENTACION

37
SISTEMAS DE REPRESENTACION

38
SISTEMAS DE REPRESENTACION

39
METODOS DE PROYECCION

40
SISTEMAS EUROPEO

41
SISTEMA DE REPRESENTACION EUROPEO

42
SISTEMA DE REPRESENTACION EUROPEO

43
SISTEMA DE REPRESENTACION EUROPEO

44
SISTEMA DE REPRESENTACION EUROPEO

45
SISTEMA DE REPRESENTACION EUROPEO

46
SISTEMA DE REPRESENTACION EUROPEO

47
SISTEMA AMERICANO

48
SISTEMAS DE REPRESENTACION AMERICANO

49
SISTEMA DE REPRESENTACION AMERICANO

50
SISTEMA DE REPRESENTACION AMERICANO

51
SISTEMAS DE REPRESENTACION

52
53
54
55
TIPOS DE LINEAS

56
TIPOS DE LINEAS

57
3.2. TIPOS DE LÍNEAS

3.2.1. CONOCIMIENTO, EJECUCIÓN Y SIGNIFICADO DE LAS

DIVERSAS LÍNEAS TÉCNICAS NORMALIZADAS SEGÚN ISO 128.

PRIORIDAD ENTRE LAS LINEAS

1º- Contornos y aristas vistas
2º- Contornos y aristas ocultas
3º- Trazas de planos de corte
4º- Ejes de revolución y trazas de planos de
simetría
5º- Líneas de centros de gravedad
6º- Líneas de proyección
 GROSORES DE LINEAS / FORMULA CONSECUTIVA

GRUPO LINEA GROSOR

(en mm.)

Gruesa 1.0
GRUPO 1.0 Media 0.7
Fina 0.5 Relación entre grosores
Gruesa 0.7 consecutivos:
GRUPO 0.7 Media 0.5
Fina 0.35
√2
Gruesa 0.5
GRUPO 0.5 Media 0.35
Fina 0.25
Gruesa 0.35
GRUPO 0. 35 Media 0.25
Fina 0.18
Convenciones generales para líneas

Grupo de línea 0.7 Grupo de línea 0.5

0.7 0.5

0.35 0.25

0.5 0.35

0.35 0.25
TIPOS DE LINEAS

61
CRITERIOS PARA SELECCIÓN DE VISTAS

62
VISTAS PARTICULARES

63
VISTAS PARCIALES

64
VISTAS INTERRUMPIDAS

65
VISTAS AUXILIARES

66
VISTAS LOCALES

67
CORTES Y SECCIONES

68
CORTES Y SECCIONES

69
CORTES Y SECCIONES

70
CORTES Y SECCIONES

71
CORTES Y SECCIONES

72
CORTES Y SECCIONES

73
CORTES Y SECCIONES

74
CORTES Y SECCIONES

75
CORTES Y SECCIONES

76
CORTES Y SECCIONES

77
CORTES Y SECCIONES

78
CORTES Y SECCIONES

79
CORTES Y SECCIONES

80
CORTES Y SECCIONES

81
CORTES Y SECCIONES

82
CORTES Y SECCIONES

83
CORTES Y SECCIONES

84
CORTES Y SECCIONES

85
CORTES Y SECCIONES

86
CORTES Y SECCIONES

87
CORTES Y SECCIONES

88
CORTES Y SECCIONES

89
CORTES Y SECCIONES

90
91
OTRAS CONSIDERACIONES EN LA
REPRESENTACIÓN DE PIEZAS
• La unión de cuerpos geométricos produce entre ellos intersecciones. Las líneas
que representan las intersecciones siguen el mismo criterio de representación que
cualquier tipo de arista o contorno correspondiente a una pieza. Si está visto, la
línea será continua gruesa tipo A, y si está oculto se utilizará línea tipo E.
• Además la norma permite realizar unas simplificaciones si las intersecciones
tienen lugar entre los siguientes cuerpos
• Cilindro – cilindro: Las curvas de intersecciones se aproximan a las líneas rectas

a.) Vista desde atrás b.) Vista desde adelante c.) Representación simplificada d.) perspectiva isométrica
Esta simplificación no se realizará
si existe ambigüedad en la
compresión del dibujo. Las líneas
que proceden de intersecciones
suavizadas por medio de radios
de acuerdo o chaflanes, se
denominan aristas ficticias y se
representan por líneas finas
continuas tipo B de tal forma que
éstas no lleguen a los contornos
• Para indicar sin vista o corte
suplementario las caras laterales de un
paralelepípedo o de un tronco de
pirámide, se pueden trazar las
diagonales de estas superficies con
línea llena fina

• Este mismo método sirve para

representar huecos o aberturas siempre
y cuando no exista ninguna otra vista
aclaratoria
• Si hay que dibujar partes que se
encuentran situadas por encima del
plano de corte, éstas se indican por
medio de una línea fina de trazo y dos
puntos tipo K

• Se puede simplificar la representación de

las piezas simétricas dibujando sólo la
mitad (piezas con un eje de simetría) o
un cuarto de la pieza. La traza del plano
que limita la representación lleva en el
extremo dos trazos paralelos,
perpendiculares a la traza en línea fina
Se puede simplificar la representación de elementos que se repiten
dibujándolos con una línea de trazo y punto, indicando la posición de cada
uno de los elementos que se repite. En cualquier caso, el número y la
forma de los elementos repetidos debe especificarse mediante la
acotación o una nota
Cuando en un dibujo a pesar de la escala
utilizada, existen elementos que no quedan
bien determinados debido a su pequeño
tamaño, se recurre a dibujar un detalle. El
detalle es una representación ampliada a
escala conocida de la zona de pequeño
tamaño. Se define en la pieza rodeando
con un círculo trazado en línea fina la zona
que se desea ampliar, e identificándolo con
una letra. La zona interior del círculo se
dibuja en cualquier lugar de la hoja con
una leyenda referente a la letra
identificativa del detalle y el valor utilizado
de la escala de ampliación entre
paréntesis.
Si la superficie de una pieza o arte es objeto de especificaciones
particulares (tratamientos superficiales, térmicos, etc.), se debe indicar
con una línea gruesa de trazo y punto (tipo J) que rodee la superficie
objeto de indicación particular. Esta línea se colocará por el exterior del
contorno de la pieza y ligeramente separada de éste.

El contorno primitivo de una

pieza antes de su conformación
se representa con línea fina de
trazo y dos puntos.
Para representar partes contiguas o una
pieza adyacente se utilizará la línea fina
de trazo y dos puntos (tipo K). La pieza
adyacente no debe ocultar a la pieza
principal, aunque la principal si puede
ocultar a la adyacente.

Las líneas que indican posiciones de

centros de gravedad serán finas de
trazo y dos puntos (tipo K)

Pueden indicarse también mediante

línea fina de trazo y dos puntos la
posición de herramientas para
referencia.
3.6. OTRAS CONSIDERACIONES EN LA REPRESENTACIÓN DE PIEZAS.

3.6.1. ESTUDIO DE CASOS PARTICULARES Y ESPECIALES EN CUANTO A LA

REPRESENTACIÓN DE PLANOS.

REPRESENTACIONES CONVENCIONALES
Con el objeto de clarificar y simplificar las representaciones, se conviene
realizar ciertos tipos de representaciones que se alejan de las reglas por las
que se rige el sistema. Aunque son muchos los casos posibles, los tres
indicados, son suficientemente representativos de este tipo de
convencionalismo (figuras 21, 22 y 23), en ellos se indican las vista reales y las
preferibles.
INTERSECCIONES FICTICIAS
En ocasiones las intersecciones de superficies, no se produce de forma clara, es el
caso de los redondeos, chaflanes, piezas obtenidas por doblado o intersecciones de
cilindros de igual o distinto diámetro. En estos casos las líneas de intersección se
representarán mediante una línea fina que no toque los contornos de la piezas. Los
tres ejemplos siguientes muestran claramente la mecánica de este tipo de
intersecciones (figuras 24, 25 y 26).
PERSPECTIVAS

• Las perspectivas se utilizan para representaciones en las que es

interesante mostrar la pieza con una apariencia real. Se emplean en
dibujos para ofertas, planos de fabricación y montaje y en dibujos de
instalaciones, sobre todo en tuberías. La norma UNE 1 – 031 y la
norma DIN 5 h1 y h2 indican las características de las perspectivas
isométricas, dimétricas y caballera.
 Perspectiva isométrica
• El nombre de la perspectiva, isométrica, deriva
del griego y significa igual medida. Esto debido a
que la escala de medición es la misma a lo largo
de cada eje, cosa que no sucede con las otras
perspectivas.
La perspectiva isométrica tiene la ventaja de
permitir la representación a escala, pero sin
reflejar la disminución aparente que produce la
distancia entre el ojo humano y el objeto.
Los ejes de las X y de las Y se sitúan a 30º de la
línea horizontal, pues son los que corresponden
al plano horizontal. El eje Z se sitúa
perpendicular la línea del horizonte, formando
ángulos de 60º con los anteriores.
Perspectiva dimétrica

• Perspectiva dimétrica. Se
denomina perspectiva dimétrica,
cuando se emplean dos escalas
diferentes para el dibujo de las
dimensiones en las tres
direcciones principales del
cuerpo. Lo que se usa, es dibujar
a la misma escala las
dimensiones principales y la
tercera dirección a escala mitad
de la anterior.
Perspectiva caballera

Se utiliza para representar los objetos

en un sistema de ejes coordenados
formado por tres ejes, dos de los cuales
forman un ángulo de 90°, mientras que
el tercero forma un ángulo libre
respecto de los otros dos, aunque lo
normal es situarlo a 135° de cualquiera
de ellos.
Práctica 2

108
109
Ejercicios Vistas

110
