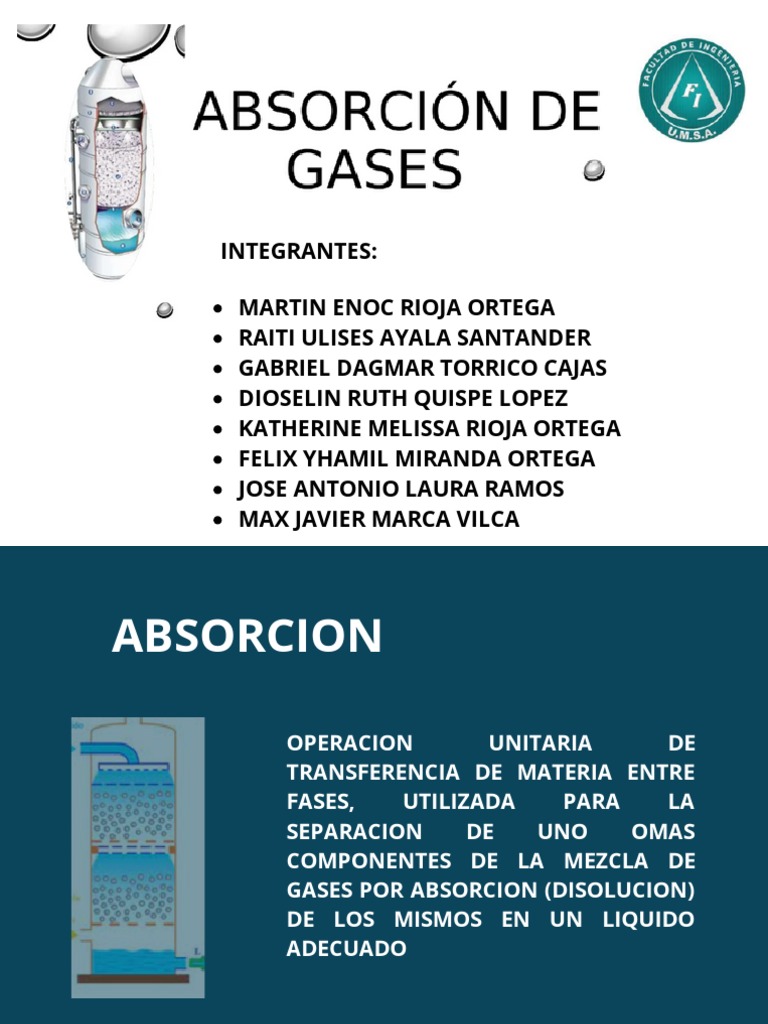

INTEGRANTES:

MARTIN ENOC RIOJA ORTEGA

RAITI ULISES AYALA SANTANDER
GABRIEL DAGMAR TORRICO CAJAS
DIOSELIN RUTH QUISPE LOPEZ
KATHERINE MELISSA RIOJA ORTEGA
FELIX YHAMIL MIRANDA ORTEGA
JOSE ANTONIO LAURA RAMOS
MAX JAVIER MARCA VILCA
ABSORCION

OPERACION UNITARIA DE
TRANSFERENCIA DE MATERIA ENTRE
FASES, UTILIZADA PARA LA
SEPARACION DE UNO OMAS
COMPONENTES DE LA MEZCLA DE
GASES POR ABSORCION (DISOLUCION)
DE LOS MISMOS EN UN LIQUIDO
ADECUADO
FENOMENO FISICO

LOS GASES SE DISUELVEN EN UN LIQUIDO DISOLVENTE

POR EJEMPLO

EL CO2 DE UNA MEZCLA DE GASES PUEDE ELIMINARSE

HACIENDO PASAR UNA MEZCLA DE GAS A TRAVEZ DE AGUA,
EN LA QUE EL CO2 SE DISUELVE, OBTENIENDOSE AGUA
CARBONICA
 REACCIONES QUIMICAS EN LA ABSORCION

EXISTES OTROS CASOS ADEMAS DE DISOLUCION DEL GAS EN

EL DISOLVENTE, TIENE LUGAR UNA REACCION QUIMICA QUE
INFKUYE SIBRE LA VELOCIDAD DE ABSORCION. AUNQUE
GENERALMENTE ESSTE NO ES EL FENOMENO CONTROLADOR:
POR EJEMPLO

LA ELIMINADION DE DIOXIDO SULFUROSO MEDIANDE

ABSORCION EN AGUA O DE CO2 EN UNA SOLUCION DE
HIDROXIDO DE SODIO
 DESORCION
SE ENTIENDE POR DESORCION:

OPERACION CONTRARIOA A LA ABSORCION, EN LA QUE EL

SOLUTO PASA DE LA FASE LIQUIDA A LA FASE GASEOSA

EN LA INDUSTRIA ALIMENTARIA SUELE APLICARSE LA

DESORCION CUANDO SE DESEA ELIMINAR LOS
HIDROCARBUROS PRESENTES EN ACEITES QUE HAN SIDO
OBTENIDOS POR EXTRACCION CON DISOLVENTE
EQUILIBRIO GAS-LIQUIDO
PRINCIPIO: DIFERENCIA DE
CONDENTRACIONES DEL
COMPONENTE, QUE EXISTE
ENTRE LAS FASES, QUE SE
TRANSFIERE CON RESPECTO
A LA DE EQUILIBRIO

CUANTO MAS ALEJADO SE

ESTE DE LAS CONDICIONES
DE EQUILIBRIO, MAYOR ES LA
TRANSFERENCIA DE MASA
 EQUILIBRIO LIQUIDO-GAS

´´TODO PUNTO POR ENCIMA DE LA CURVA DE

EQUILIBRIO, REPRESENTA UN SISTEMA EN EL QUE SE
REALIZA LA TRANSFERENCIA DE SOLUTO DESDE LA

LA FASE LIQUIDA.
FASE GASEOSA HASTA
ABSORCION. ( FENOMENO INVERSO: LA DESORCION)

DE ACUERDO A LA LEY DE VAN´T HOFF, SI SE

AUMENTA LA TEMPERATURA LA SOLUBILIDAD DEL
GAS EN EL LIQUIDO DISMINUYE
 COMPONENTES EN LAS FASES
SI LAS FASES LIQUIDO-GAS SE COMPORTAN EN FORMA IDEAL SE
CUMPLE LA LEY DE RAOULT, CASO CONTRARIO NO SE PODRIA
APLICAR ESTA LEY
SIN EMBARGO PARA CONCENTRACIONES BAJAS DEL SOLUTO EN EL
LIQUIDO ( SOLUCIONES DILUIDAS) SE CUMPLE LA LEY DE HENRY
EN MUCHOS CASOS LA LEY DE HENRY ES VALIDA CUANDO LA
PRESION PARCIAL ES INFERIOR A LA PRESION TOTAL
LA CONSTANTE DE HENRY VARIA MUCHO CON LA TEMPERATURA
RAZONES MOLARES (X;Y)

P: PRESION TOTAL
Pi: PRESION DEL COMPONENTE
X: FRACCION MOLAR EN FASE
LIQUIDA
Y: FRACCION MOLAR EN FASE
GASEOSA
MECANISMO DE ABSORCION
EL SOLUTO SE MUEVE DESDE LA
FASE GASEOSA HACIA LA FASE
LIQUIDA

ENTRE LAS DOS FASES EXISTE

UNA DELGADA ZONA
(INTERFASE) DONDE SE LLEVA A
CABO EL MECANISMO DE
DISOLUCION

EL PROCESO CULMINA CUANDO

SE HA ALCANZADO EL
EQUILIBRIO DE SOLUTO EN LAS
DOS FASES
 Teoría de la
doble película
Se supone que la transferencia de masa en la masa
global, se realiza por corrientes convectivas.

Se sabe que en ambos lados de la interfase existe una

delgada película estática de fluidos.
La dirección de la
transferencia
depende de la
relación de
equilibrio.

En la interfase la
relación de gas y
líquido están en
equilibrio.
 Ecuaciones
Ley de Fick

Fase gas
Fase líquida
 Velocidad de
absorción
La densidad de flujo de materia a través de la película
gaseosa, será la misma que la transferencia a través de
la película de líquido.

Tenemos la siguiente ecuación:

La pendiente de
la línea de unión,
que permite
determinar las
concentraciones
de las interfaces
conocidas será:
Velocidad de Absorción
El punto "F" representa las condiciones en la masa global
del gas y del liquido.
El Punto "E" representa una concentración "Ce" en el
líquido que esta en equilibrio con la presión parcial "P" en
el seno del gas
•El punto "B" representa la concentración "Ci" en la
interfase líquida que esta en equilibrio con la presión
parcial "Pi" de la interfase gaseosa.
•El punto "D" representa una presión "Pe" en la fase
gaseosa que esta en equilibrio con una concentración "C"
en fase líquida.

 Ecuaciones de la velocidad de Absorción

Densidad de flujo en Pendientes de
funciones a coeficientes las rectas: DB y DE
globales

El que el gas sea mas

o menos soluble hace
que la curva de
equilibrio varie, y que la
resistencia a la transferencia
de materia este
localizada en una u otra fase.
 Gas muy soluble en líquidos
La transferencia de materia esta controlada por la fase
gaseosa.

Y se considera que la concentración de la interfase líquida

coincide con la global del líquido (Ci=C) y por tanto: pi=pe

Lo que indica que no existe resistencia a la fase líquida (kl.

es muy elevada) y se obtiene que

 Gas poco soluble en liquidos

En el caso que el gas sea muy poco soluble en el líquido, la
presión Pi coincide con la del seno del gas (pi=p) y por tanto
Ci=Ce

Lo que indica que no existe resistencia en la fase gaseosa (kG

es muy elevada), obteniéndose que kL = KL

Es decir que la transferencia de masa esta controlada por la

fase líquida.

 Gas puro que se absorbe

Si el gas que se absorbe es un gas puro, la presión en la interfase

gaseosa coincide con la presión parcial en el seno del gas (Pi=p),

Con lo que se está en una situación similar a la anterior (Gas

poco soluble en líquidos)

Por lo que, utilizando un gas puro se puede llegar a determinar

los coeficientes kl, y KG.

 Columnas de relleno
Pasos para el diseño de torres de absorción:

Selección del disolvente

Obtención de datos de equilibrio
Balance de materias
Balance entálpico
Elección de relleno
Cálculo del diámetro de la columna
Cálculo de la altura del relleno
Cálculo de las pérdidas de carga

 Disolvente
El disolvente ideal será aquel que

O no sea volátil ni corrosivo o además de no ser viscoso y

espumante
O así mismo debe ser estable y no inflamable o y presentar una
solubilidad infinita para el soluto.
• En caso de absorción física además de lo anterior se elige al
más barato y no reactivo.
• Cuando existe reacción química, el disolvente además debe
presentar mayor capacidad de absorción.
 Datos de Equilibrio
• El conocimiento exacto y correcto de los datos de equilibrio es
muy importante, pues determinan la velocidad de circulación del
líquido para una cierta recuperación específica de soluto.
• Los mejores datos son los que se obtienen
experimentalmente
• Aunque a veces no se obtienen estos datos y se debe recurrir a
expresiones generalizadas según el sistema de interés;
• la mayoría de los datos de equilibrio se encuentran en
bibliografía especializada.
Balance de Materia
G Y1 - Y2 = L X1 - X2
Y1 - Y2 = L/G X1 - X2

Esta ecuación final es una recta en el diagrama

de equilibrio con razones molares, que pasa por
los puntos (X;Y,) y (X);Y2), y tiene la pendiente
(L'/G').
• Esta recta recibe el nombre de RECTA
DE OPERACIÓN.
RECTA DE OPERACION (SISTEMA IDEAL)
Recta de Operación
(Sistema no lineal)
 Condiciones de la operación

Por lo general los datos son: G', Y1, X2, Y2 y las incognitas
L' y X1

El proceso en torres de absorcion siempre ocurre en

contracorriente

En la absorcion la curva de equilibrio se encuentra por

debajo de la curva de absorcion
 Balance de energia

Los procesos de absorcion por los general se llevan a

cabo de forma isotermica y no es necesario plantear un
balance de energia

Cuando existe una reaccion quimica aparece

desprendimiento de calor, lo cual da lugar al aumento en
la temperatura del liquido
este aumento de temperatura afectara a la curva de
equilibrio
 Balance de energia

Para la absorcion de gases en condiciones no isotermas

El calor desarrollado es captado por el liquido y que no
afecta a la temperatura del gas
esta suposición conduce al diseño de una torre con altura
superior a la requerida
Se realiza un balance entálpico para calcular el perfil de
temperatura a lo largo de la columna, lo que permite
construir la curva de equilibrio.
 Relleno

Influye de forma decisiva en la altura y diámetro de la

columna

El relleno de la columna producirá un aumento de la

superficie de contacto entre la fase liquida y gaseosa

lo que provoca una mayor transferencia de materia entre

las dos fases
 Relleno

El relleno debe ser quimicamente inerte para los fluidos

que circulen en la torre
Debe tener suficiente resistencia mecanica sin un peso
excesivo
Debe permitir un paso adecuado de ambas corrientes sin
originar una retencion de liquido o una caida de presion
excesiva
Debe proporcionar un buen contacto entre las fases
Tener un coste relativamente bajo
 Relleno tipo Anillo

Existen diferentes medidas, saltando de media pulgada

Generalmente son de ceramica o acero, vidrio o plastico

Si los anillos son menores a 3 pulgadas se colocan al azar

Si fueran mayores a 3 pulgadas deben ser colocados en

forma ordenada
 Relleno tipo Anillo

Rasching: es la forma mas sencilla y corriente: es un trozo

de tuberia de pequeño espesor, de altura igual al
diametro
Lessing: son como los anillos Rasching, pero con un
tabique transversal para aumentar la superficie de
contacto
En Cruz: anillo rasching con dos tabiques en cruz
En Espiral: el tabique intermedio esta constituido por un
espiral simple doble o triple
Pall: como los anillos rasching pero con aperturas
laterales
 Relleno tipo Sillas o Monturas

• Berl: con forma de sillas de equitación, O generalmente

son de plástico o cerámica, de ½/ pulga a 3 pulg.
Caben mas por unidad de volumen que de anillos;
presentan el inconveniente de que pueden encajar unas
encima de otras, disminuyendo el área de transferencia.

• Intalox: parecidas en forma a las anteriores, o pero sin

posibilidad de superponerse unas con otras.
 Otros tipos

• También se utilizan como rellenos madejas de

níquel, rejas de madera o metálicas, piedras
troceadas, entre otros.
• El uso de estos tipos de rellenos se halla muy
restringido a ciertos procesos.
A
ANNI
ILLL
LOOS
S Y
Y S
SIIL
LLLA
ASS
C
CAAR
RAAC
CTTEER
RIIS
STTI
ICCA
ASS
EES
STTA
ATTIIC
CAAS
S DDE
E UUN
N
R
REEL
LLLE
ENNO
O
C
CAAR
RAAC
CTTEER
RIIS
STTI
ICCA
ASS
DDI
INNA
AMMIIC
CAAS
S DDE
E UUN
N
R
REEL
LLLE
ENNO
O
 C
COOL
LUUM
MNNA
ASS D
DEE P
PLLA
ATTO
OSS

Las columnas de plastos en absorcion son similares a las de destilacion aun que
las de destilacion son superiores en caso de utilizar fluidos corrosivos es mejor
utilizar la columna de platos
B
BAAL
LAAN
NCCE
E DDE
E M
MAAT
TEERRI
IAA
P
PAAR
RAA P
PLLA
ATTO
OSS
M
MEET
TOOD
DOO G
GRRA
AFFI
ICCO
O
EJERCICIO 1
Un soluto A necesita ser recuperado de
un gas inerte B por absorción el gas
entra a una velocidad de 500 Kmol/h
con una concentración de 0.3 y deja la
torre de absorción con una
concentración de 0.01. El solvente a
una velocidad de 1500 Kmol/h con una
concentración de 0.001. El gas es
insoluble en el solvente y el solvente
no es volátil.
 solución

"la energia no se crea ni se destruye solo se transforma"

Balance de General
Balance del soluto
Balance del Aire
Balance del Solvente

Resultados

L2 = 486.364 Kmol/h
G2 = 1513.636 Kmol/h
X2 = 0.2803
Ejercicio Nº2
MOLES GAS LIGERO YRESIDUAL
Fracciones molares para la corriente 2

Fracciones molares para corriente 3

El número total de platos ideales para realizar la destilación seria de
11, donde la alimentación ocurriría en el plato 6.
