Clases Fluidos

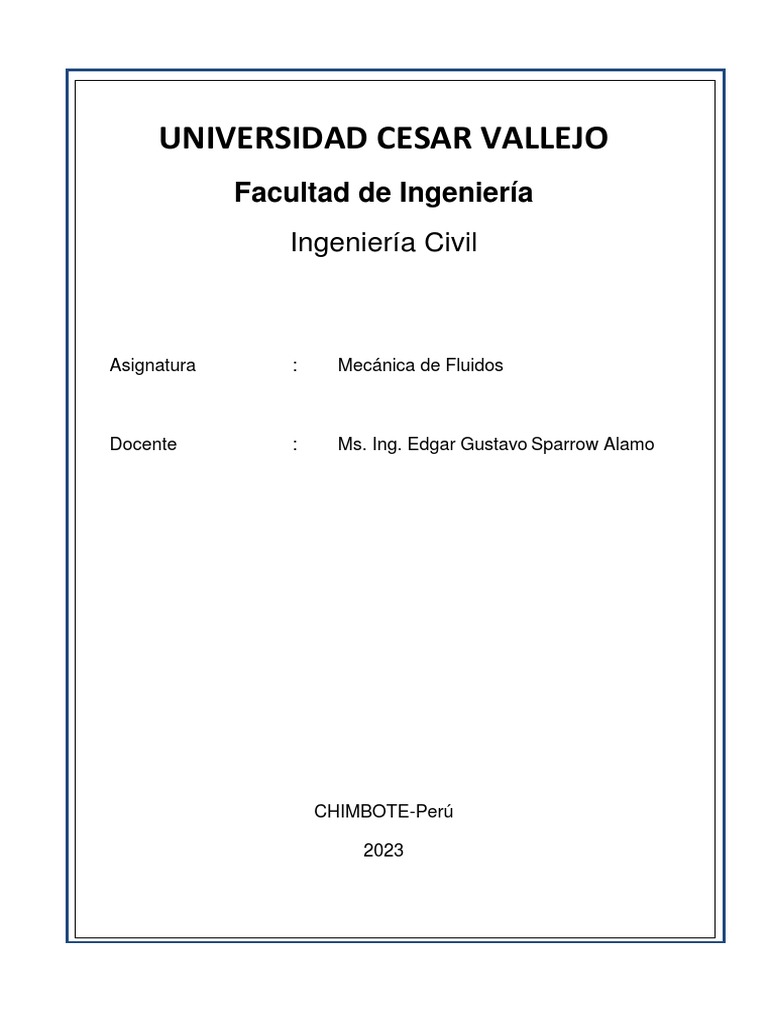

UNIVERSIDAD CESAR VALLEJO
Facultad de Ingeniería
Ingeniería Civil
Asignatura : Mecánica de Fluidos
Docente : Ms. Ing. Edgar Gustavo Sparrow Alamo
CHIMBOTE-Perú
2023
MECÁNICA DE FLUIDOS
INGENIERÍA CIVIL
PROPIEDADES DE LOS FLUIDOS
1.-Densidad (𝝆): Es la cantidad de masa por unidad de volumen.

𝐦
𝝆=
𝐕
Donde:
m = masa
V = volumen
Unidades: kg/m3 ó slug/pie3
La densidad varía con la temperatura.
Ejm:
a 40C ==========> 1000 kg/m3
a 200C ==========> 998.2 kg/m3
2.-Gravedad Específica (G.E): Es la proporción entre la densidad de otros

líquidos con la del agua.
𝛒𝐬𝐮𝐬𝐭
𝑮. 𝑬 =
𝛒𝐇𝟐 𝐎
masa de la sustancia de un volumen dado

𝑮. 𝑬 =
masa de un volumen igual al agua
3.-Peso específico (𝜸): es la cantidad de peso por unidad de volumen por una
sustancia.
Unidades: N/m3 ó lbf/pie3
𝜸 = 𝝆𝒈 = 𝑾/𝑽
Donde:
g = gravedad
𝑾 = 𝒑𝒆𝒔𝒐
𝑽 = 𝒗𝒐𝒍𝒖𝒎𝒆𝒏
Ms.ING. EDGAR GUSTAVO SPARROW ALAMO

2
INGENIERÍA CIVIL
Las propiedades de los fluidos varían por la temperatura, en general la densidad

y por tanto el peso específico y gravedad específica disminuye cuando aumenta
la temperatura.
Ejemplo:
1.- ¿Calcule el peso de un recipiente de aceite si posee una masa de 825kg.

Si el recipiente del problema anterior tiene un volumen de 0.917m3?,
¿Calcule la densidad, peso especifico y gravedad especifica del aceite?
Solución:
Hallando el peso del recipiente de aceite:
W = mg = (825Kg)(9.81m/s2 ) = 8093.25N
Hallando la densidad del aceite:
m 825Kg
ρ= = = 899.673kg/m3
V 0.917m3
Hallando el peso específico:
γ = ρg = (899.673kg/m3 )(9.81m/s2 ) = 8825.79N/m3
Hallando la gravedad específica:
ρsust ρ 899.673kg/m3
G. E = = = = 0.899
ρH2 O ρH2 O 1000kg/m3
2.- Un galón de mercurio tiene una masa de 3.51 slug encuentre su peso.
Solución:
1 slug = 14.5939kg
14.5939kg
W = mg = (3.51 slug). ( ) . (9.81m/s2 ) = 502.51 N
1 slug

3
INGENIERÍA CIVIL
4.-Compresibilidad: Se refiere al cambio de volumen de una sustancia que está

sujeta a un cambio de presión que se ejerce sobre ella. La cantidad usada
normalmente para medir este fenómeno es el módulo volumétrico de elasticidad.
−△P
E=
△ V⁄
V
Donde:
E= Módulo Volumétrico
Los líquidos son muy poco compresibles lo que indica que necesitaría cambios
muy grandes de presión para producir un pequeño cambio en el volumen.
Líquido Módulo Volumétrico (E)

Lb/pulg2 MPa
Alcohol 100 000 896
Benceno 154 000 1 062
Aceite industrial 189 000 1 303
Agua 316 000 2 179
Glicerina 654 000 4 509
Mercurio 3 590 000 24 750
Ejemplo:
¿Calcular el cambio de presión que debe aplicarse al agua y al mercurio

para cambiar su volumen en 1%?
Para el agua:
−△P
E = △V ===>△ 𝑃 = E. (△ V⁄V) = 316 000 Lb/pulg2x1/100 = 3 160 Lb/pulg2
⁄V
Para el mercurio:
−△P
E= ===>△ 𝑃 = E. (△ V⁄V) = 3 590 000 Lb/pulg2x1/100
△ V⁄
V
= 35 900 Lb/pulg2

4
INGENIERÍA CIVIL
5.-Tension superficial: Es la superficie libre que forma un liquido y un gas, se

presenta la propiedad del fluido denominado tensión superficial. Estos
fenómenos de tensión se deben a la fuerza de atracción entre las moléculas.
El coeficiente de tensión superficial (𝜏) de un líquido es la fuerza de tensión por

unidad de longitud de una línea en la superficie.
Para un líquido dado el coeficiente de tensión superficial solo depende de la

naturaleza del líquido y de la temperatura. Es decir el coeficiente de tensión
superficial disminuye con el aumento de la temperatura. Cuando la temperatura
del líquido se aproxima a la crítica Tk, el coeficiente de tensión superficial tiende
a cero
Unidades: lb/pie ó N/m

5
INGENIERÍA CIVIL
Las superficies de las burbujas y gotas de las burbujas tienden a contraerse por
efecto de la tensión superficial.
Moja (agua) No moja (mercurio) 𝜃 < 900 𝜃 > 900
Mercurio en vidrio:1300 < 𝜃 < 1450 ; Agua en metales: 30 < 𝜃 < 110
6.-Capilaridad: Está asociado a la tensión superficial, cuando un tubo de vidrio

limpio con radio r se sumerge en un recipiente con agua este sube una distancia
h dentro del tubo debido a la atracción entre las moléculas del vidrio y del agua.
h
2τcosθ
h= … Fórmula General
ρgr
En el caso de agua en vidrio limpio:
2τ
h=
ρgr
En el caso del mercurio (Hg) en vidrio limpio θ < 900 y h negativa entonces habrá
depresión capilar.

6
INGENIERÍA CIVIL
7.-Viscosidad: Es la propiedad que ofrece resistencia al movimiento relativo de

sus moléculas, la pérdida de energía debida a la fricción en un fluido que fluye
se debe a su viscosidad.
Y =h=d
∆V
τ=μ
∆y

7
INGENIERÍA CIVIL
-Viscosidad Dinámica (µ):
∆V ∆y
τ=μ ===> 𝛍 = τ
∆y ∆V
Unidades:
-Viscosidad Cinemática (‫)ע‬:

μ
‫=ע‬
ρ
Unidades:

8
INGENIERÍA CIVIL
Problema
Una varilla cilíndrica de 7.0 cm de diámetro y 2.5m de largo se deja caer dentro
de un tubo de 8.5cm de diámetro interior conteniendo aceite de viscosidad 4.3
poises. Se pregunta con que velocidad resbalara la varilla. La variación de
velocidad en la masa liquida puede considerarse lineal. Densidad relativa del
metal de la varilla es 7.0

9
INGENIERÍA CIVIL
LA PRESIÓN
1. Definición: Es la cantidad de fuerza ejercida sobre un área unitaria.
F
𝐏=
A
Al analizar la relación matemática anterior, verás que la presión es inversamente
proporcional al área sobre la que actúa una fuerza, es decir, si el área sobre la
que esta es ejercida disminuye, entonces la presión, debido a la fuerza, aumenta.
2. Principios acerca de la presión: Según Blaise Pascal:
-La presión actúa uniformemente en todas las direcciones sobre un pequeño

volumen de fluido.
-En un fluido confinado entre fronteras sólidas, la presión actúa perpendicular a

la frontera.
Superficie de fluido Conducto de horno
Intercambiador de calor
Tubo
(Un tubo dentro de otro tubo)
Recipiente Piscina

10
Cilindro y pistón
Presa
INGENIERÍA CIVIL

11
INGENIERÍA CIVIL

12
INGENIERÍA CIVIL
Ejemplo:
1.-En la figura se muestra un contenedor de líquido con un pistón móvil

soportando una carga. Calcule la magnitud de la presión en el líquido bajo
el pistón. Si el peso total y la carga es de 500N y el área del pistón es de
2500mm2.
Solución:
500N
F 500N 1mm2
𝐏= = x = 0.2MPa
A 2500mm2 10−6 m2
2.-una carga de 200lb se encuentra sobre un pistón que confina aceite en

un recipiente cilíndrico que posee un diámetro interno de 2.5pulg.Calcular
la presión en el aceite al nivel del pistón.
Solución:
200lb
F F 200lb
𝐏= = 2 = 2 = 40.7 lb⁄pulg 2
A πD π(2.5 pulg)
4 4

13
INGENIERÍA CIVIL
Ejercicios:
a) Calcular la presión que ejerce un cuerpo de 120 kg que está apoyado

sobre una superficie de 0,8 m2 .
b) Si el mismo cuerpo del problema anterior se apoya sobre una superficie

de 1,2 m2 , ¿qué presión ejercerá?, compare y deduzca las conclusiones.
PRESION ABSOLUTA Y MANOMETRICA
Presión absoluta es la presión que se mide en relación con el vacio perfecto.
Normalmente la presión de referencia es la de la atmosfera y la presión

resultante que se mide se conoce como presión manométrica.
𝐏𝐚𝐛𝐬𝐨𝐥𝐮𝐭𝐚 = 𝐏𝐦𝐚𝐧𝐨𝐦é𝐭𝐫𝐢𝐜𝐚 + 𝐏𝐚𝐭𝐦𝐨𝐬𝐟é𝐫𝐢𝐜𝐚
Consideraciones:
1.-Un vacio perfecto es la presión más baja posible por consiguiente una presión
absoluta será siempre positiva.
2.-Una presión manométrica que esté por encima de la presión atmosférica es

positiva.
3.-Una presión manométrica que esté por debajo de la presión atmosférica es

negativa, en ocasiones se le conoce como vacio.
4.-La presión manométrica se representará en unidades de Pascal

(manométrico) ó lb/pulg2 (PSI) (relativa).
5.-La presión absoluta se indicará en unidades de Pa (absoluta) ó lb/pulg 2

(absoluta).
6.-La magnitud real de la presión atmosférica varía con el lugar y con las
condiciones climatológicas. La presión barométrica que se informe en los
reportes de radio es una indicación de la presión atmosférica que varía
continuamente.
7.-el intervalo de variación normal de la presión atmosférica cerca de la superficie

terrestre es aproximadamente de 95KPa a 105 KPa ambos absolutos o de 13.8
lb/pulg2 a 15.3 lb/pulg2 ambos absoluto.
Al nivel del mar la presión atmosférica estándar considerada para cálculos se

puede tomar a 101KPa absoluto ó 14.7 lb/pulg2 absoluto.

14
INGENIERÍA CIVIL
Video por que la atmósfera no nos aplasta
https://www.youtube.com/watch?v=wgVBtC7r9m4&list=RDwgVBtC7r9m4&index=3
15
INGENIERÍA CIVIL
Ejemplo:
1.-Expresar una presión de 155KPa manométrica como una presión

absoluta, la presión atmosférica local es de 98KPa absoluto.
Solución:
Pabsoluta = Pmanométrica + Patmosférica
Pabsoluta = 155KPa + 98KPa = 253KPa
2.-Expresar una presión de 225KPa absoluto como una presión

manométrica, la presión atmosférica local es de 101KPa.
Solución:
Pmanométrica = Pabsoluta − Patmosférica
Pmanométrica = 225KPa − 101KPa = 124KPa
3.-Expresar una presión de 10.9 PSI (absoluto) como una presión

manométrica, la presión atmosférica local es de 15 PSI.
Solución:
Pmanométrica = Pabsoluta − Patmosférica
Pmanométrica = 10.9PSI − 15PSI
Pmanométrica = −4.1PSI
Se encuentra en el vacío.
4.-Expresar una presión de -6.2 PSI relativo como una presión absoluta.
Solución:
Pabsoluta = −6.2PSI + 14.7PSI
Pabsoluta = 8.5 PSI

16
INGENIERÍA CIVIL

17
INGENIERÍA CIVIL
RELACION ENTRE LA PRESIÓN Y ELEVACION
El cambio de presión en un líquido homogéneo en reposo debido al cambio en

elevación se puede calcular a partir de la siguiente ecuación:
∆P = γh
Donde:
∆P = cambio de presion
γ = peso especifico del liquido
h = cambio de elevación
Consideraciones:
1.-Los puntos que se encuentran sobre el mismo nivel horizontal tienen la misma
presión.
2.-El cambio de presión es directamente proporcional al peso específico del

líquido.
3.-La presión varía linealmente con el cambio de elevación o profundidad.
4.-Una disminución en la elevación ocasiona un aumento en la presión.
5.-Un aumento en la elevación ocasionará una disminución en la presión.
𝜸𝑯𝟐 𝑶 = 𝟗. 𝟖𝟏𝑲𝑵/𝒎𝟑 = 𝟔𝟐. 𝟒𝒍𝒃/𝒑𝒊𝒆𝟑
Ejemplo:
1.-Calcule el cambio de presión del agua desde la superficie hasta una

profundidad de 5m.
Solución:
∆P = γh
∆P = 9.81KN/m3 (5m)
∆P = 49.05KPa
En este caso si la profundidad del agua se encuentra expuesta a la atmósfera la

presión en este lugar es 0 Pa manométrico.
El descender en el agua producirá aumento en la presión por consiguiente a 5m,

la presión es de 49.05KPa manométrico.

18
INGENIERÍA CIVIL
2.-Calcule el cambio de presión en PSI del agua desde la superficie hasta

una profundidad de 15 pies.
Solución:
∆P = γh
∆P = 62.4lb/pie3 . (15pie) = 936lb/pie2
2
1pie 2
∆P = 936lb/pie . ( ) = 6.5𝑙𝑏/𝑝𝑢𝑙𝑔2
12pulg
3.-En la figura el aceite tiene una gravedad específica de 0.9. Calcule la

presión manométrica en los puntos A, B, C, D, y E de la figura.
3m
. D.
3m
E .
C. 2m
Solución:
ρsust g γsust
𝐺. 𝐸 = x = ====> γsust = 𝐺. 𝐸(γH2 O )
ρ H2 O g γ H2 O
γsust = 0.9. (9.81KN/m3 ) = 8.829KN/m3
En el punto A:
PA = 0
En el punto B:
PB = γsust h = 8.829KN/m3 (3m) = 26.487KPa
En el punto C:
PC = γsust h = 8.829KN/m3 (8m) = 70.632KPa
En el punto D:
PD = PB = γsust h = 8.829KN/m3 (3m) = 26.487KPa
En el punto E:
PE = γsust h = 8.829KN/m3 (6m) = 52.974KPa

19
INGENIERÍA CIVIL
PRESION HIDROSTÁTICA EN LIQUIDOS
En un fluido uniforme en reposo que ocupa una región conexa, la presión varía
solo con la vertical y es independiente de la forma del depósito, la presión en
todos los puntos de un plano horizontal dado es la misma, la presión en fluido
aumenta con la profundidad.
Presión atmosférica
a.
a b. c. d.
e. f. Hg
f.
Pa = Pb = Pc = Pd ≠ PD
Pa < Pe
Pe = Pf
2
P2 − P1 = − ∫ ρg𝐝𝐳 , (lago y oceanos)
1
Tabla:
Fluido Peso Específico (𝜸)

Lb/pie3 N/m3
Aire 0.0752 11.8
Alcohol etílico 49.2 7 733
Aceite SAE30 57.3 8 996
Agua 62.4 9 810
Agua salada 64.0 10 050
Glicerina 78.7 12 360
Tetra cloruro de carbono 99.1 15 570
Mercurio 846 132 800

20
INGENIERÍA CIVIL
Ejemplo:
1.-Un lago tiene una profundidad máxima de 60m y la presión atmosférica

media es 91KPa, calcular la presión absoluta en KPa y MPa a la
profundidad máxima.
Solución:
Datos:
z = −60m
Pa = 91KPa
P = Pa − ρgz = 91KPa − 1000kg/m3 x9.81m/s 2 x(−60m) = 679.6KPa
P = 0.679MPa

21
INGENIERÍA CIVIL
BARÓMETRO DE MERCURIO
Torricelli inventó el barómetro de mercurio. El experimento de Torricelli fue un

proyecto realizado en 1643 por el físico y químico italiano Evangelista Torricelli
(1608-1647) en un laboratorio que logró medir la presión atmosférica por primera
vez.
Torricelli llenó de mercurio un tubo de 1 metro de largo, (cerrado por uno de los
extremos) y lo invirtió sobre una cubeta llena de mercurio, de inmediato la
columna de mercurio bajó varios centímetros, permaneciendo estática a unos 76
cm (760 mm) de altura ya que en esta influía la presión atmosférica
El barómetro de mercurio mide la presión atmosférica mediante la medida de la

altura de una columna de mercurio. La presión del aire, que depende del tiempo
atmosférico que hace en ese momento, es la que eleva más o menos la columna
de mercurio. La presión normal a nivel del mar es de 760mm de Hg o 1 atm.

22
INGENIERÍA CIVIL
Ejemplo:
2.-Una estación meteorológica en Puno registra una lectura de 76.2cm de

profundidad en un barómetro de mercurio, con temperatura de -10ºC. En
otra estación meteorológica situada en la zona de Tumbes se registro una
lectura de 76.2cm a 30ºC. Calcular la presión atmosférica en kg/cm2 en
ambas estaciones. Si G.E a -10ºC=13.62 y G.E a 30ºC=13.52.
Solución:
Tenemos:
g Puno = 9.815m/s2
g Tumbes = 9.784m/s 2
ρsust
𝐺. 𝐸 = si ρH2 O = 1000kg/m3
ρ H2 O
ρsust = 𝐺. 𝐸. ρH2 O
Entonces hallamos las densidades:
ρHgP = 𝐺. 𝐸𝑎 − 100 𝐶. ρH2 O = 13.62(1000kg/m3 ) = 13620kg/m3
ρHgT = 𝐺. 𝐸 − 300 𝐶. ρH2 O = 13.52(1000kg/m3 ) = 13520kg/m3
Finalmente:
La presión en la estación de Puno:
𝐏𝐚𝐭𝐦 𝐏𝐮𝐧𝐨 = ρHgP g Puno h
(1kgf)
𝐏𝐚𝐭𝐦 𝐏𝐮𝐧𝐨 = (13620kg/m3 )(9.815m/s2 )(0.762m)x = 10383.73kg/m2
(9.81N)
m2
𝐏𝐚𝐭𝐦 𝐏𝐮𝐧𝐨 = 10383.73kg/m2 x = 1.038kg/cm2
10000cm2
La presión en la estación de Tumbes:
𝐏𝐚𝐭𝐦 𝐓𝐮𝐦𝐛𝐞𝐬 = ρHgT g Tumbes h
(1kgf)
𝐏𝐚𝐭𝐦 𝐓𝐮𝐦𝐛𝐞𝐬 = (13520kg/m3 )(9.784m/s 2 )(0.762m)x = 10274.93kg/m2
(9.784m/s2 )
2
m2
𝐏𝐚𝐭𝐦 𝐓𝐮𝐦𝐛𝐞𝐬 = 10274.93kg/m x = 1.027kg/cm2
10000cm2

23
INGENIERÍA CIVIL
MANOMETROS
Son instrumentos que tienen columnas con líquidos y sirven para medir
presiones.
El barómetro de mercurio es un tipo simple de manómetro muy semejante al de

tipo abierto que consta de un tubo con líquido y tiene uno de sus extremos
expuesto a la temperatura. Pa
A B
PD
Manómetro abierto
Presión del gas A = Presión del líquido en B = ρliq 𝑔ℎ + 𝑃𝑎
Si se desecha el peso de la columna en A(entre tanque y A):
PD = PA = ρliq 𝑔ℎ + 𝑃𝑎
PD − Pa = ρliq 𝑔ℎ = 𝑃𝑚𝑎𝑛𝑜𝑚é𝑡𝑟𝑖𝑐𝑎
PD = Presión absoluta del gas
PD − Pa = 𝑃𝑚𝑎𝑛𝑜𝑚é𝑡𝑟𝑖𝑐𝑎
Cálculo de la variación de Presión a través de una serie vertical de

fluidos ≠
z = z1 : Presion conocida P1 ; P2 − P1 = −ρ0 𝑔(z2 − z1 )
z2 : Aceite , ρ0 ; P3 − P2 = −ρW 𝑔(z3 − z2 )
z3 : Agua , ρW ; P4 − P3 = −ρG 𝑔(z4 − z3 )
z4 : Glicerina , ρG ; P5 − P4 = −ρHg 𝑔(z5 − z4 )
z5 : Mercurio , ρHg ;
P5 − P1 = −𝜌0 𝑔(z2 − z1 ) − 𝜌𝑊 𝑔(z3 − z2 ) − 𝜌𝐺 𝑔(z4 − z3 ) − 𝜌𝐻𝑔 𝑔(z5 − z4 )

24
INGENIERÍA CIVIL
Ejemplo:
3.-
a) Hallar la presión PA si la presión atmosférica es 2116lb/pie3, zA =7pulg,

z1=4pulg, z2=13pulg, el fluido 1 es agua y el fluido 2 es mercurio.
b) Cuál sería el valor de z2, si con la misma PA se sustituyera el mercurio

por glicerina.
Z2; P2=Pa
𝜌0 (𝑎𝑔𝑢𝑎)
ZA=PA
Z1=P1 P=P1
𝜌𝐻𝑔 (𝑚𝑒𝑟𝑐𝑢𝑟𝑖𝑜)
Solución:
a) despejando y analizando la figura resulta la siguiente ecuación:
PA = Pa − 𝜌1 𝑔(zA − z1 ) − 𝜌2 𝑔(z1 − z2 )
PA = 2116lf/pie2 − 62.4lf/pie3 (3pulg) − 846lf/pie3 (−9pulg)
PA = 2116lf/pie2 − 62.4lf/pie3 (0.25pie) − 846lf/pie3 (−0.75pie)
PA = 2116lf/pie2 − 15.6lf/pie3 − 634.5lf/pie3
𝐏𝐀 = 𝟐𝟕𝟑𝟒. 𝟗𝐥𝐟/𝐩𝐢𝐞𝟐
b) hallando z2 si el fluido 2 fuera glicerina:
PA = Pa − 𝜌1 𝑔(zA − z1 ) − 𝜌2 𝑔(z1 − z2 )
2734.9lf/pie2 = 2116lf/pie2 − 62.4lf/pie3 (3pulg) − 78.7lf/pie3 (4pulg − z2 )
2734.9lf/pie2 = 2116lf/pie2 − 62.4lf/pie3 (0.25pie) − 78.7lf/pie3 (0.33pie − z2 )
2734.9lf/pie2 − 2116lf/pie2 + 62.4lf/pie3 (0.25pie) = −78.7lf/pie3 (0.33pie − z2 )
634.5lf/pie2 = −78.7lf/pie3 (0.33pie − z2 )

25
INGENIERÍA CIVIL
634.5lf/pie2
= −0.33pie + z2
78.7lf/pie3
𝐳𝟐 = 𝟖. 𝟑𝟗𝐩𝐢𝐞 = 𝟏𝟎𝟎. 𝟔𝟕𝐩𝐮𝐥𝐠

26
INGENIERÍA CIVIL
FUERZAS HIDROSTATICAS SOBRE SUPERFICIES PLANAS
La estática de fluidos se utiliza para determinar las fuerzas que actúan sobre
cuerpos flotantes o sumergidos y las fuerzas que generan algunos dispositivos
como las prensas hidráulicas y los gatos para automóvil. El diseño de muchos
sistemas de ingeniería, como las presas para agua y los tanques de
almacenamiento de líquidos, exige determinar las fuerzas que actúan sobre las
superficies aplicando la estática de fluidos. La descripción completa de fuerza
hidrostática resultante que actúa sobre una superficie sumergida demanda
determinar la magnitud, la dirección y la línea de acción de la fuerza.

27
INGENIERÍA CIVIL
Considerando el caso general en el que el plano donde se encuentra la superficie

plana sumergida forma un ángulo 𝛼 con el plano piezométrico.
La presión P en cada punto multiplicado por dA forma un sistema de fuerzas

elementales paralelas dF normales al plano A cuya resultante es una fuerza
normal a dicho plano.
La intersección de la línea de intersección de esta fuerza con la superficie A

determina un punto C que se llama punto de presión que no coincide en general
con el centro de gravedad G de la superficie A.
𝛼
h
hc hG dF
Y
P YG
F
Yc
CG
C
Superficie A

28
Plano de referencia
INGENIERÍA CIVIL
La presión que varía lineal mente con la profundidad da lugar a una fuerza, la
cual calcularemos:
𝒅𝑷 = 𝑃𝒅𝑨 = 𝛾ℎ𝑑𝐴
𝑷 = 𝛾ℎ = 𝛾𝑦𝑠𝑒𝑛𝛼 = 𝛾𝑠𝑒𝑛𝛼𝑦𝒅𝑨
Luego:
𝑭 = 𝛾𝑠𝑒𝑛𝛼 ∫ 𝑦𝒅𝑨
Como:
𝑌𝐺 𝐴 = ∫ 𝑦𝒅𝑨
Entonces:
𝑭 = 𝛾𝑠𝑒𝑛𝛼𝑌𝐺 𝐴
Finalmente:
𝑭 = 𝛾𝐻𝐺 𝐴
La resultante de las fuerzas debido a la presión sobre la superficie plana

sumergida es igual al producto del peso específico del líquido por la profundidad
del centro de gravedad con relación al plano piezométrico y por el área de la
superficie. Luego calculamos las coordenadas del centro de presiones (punto de
aplicación del empuje hidrostático).
𝑌𝑃 𝐹 = ∫ 𝑦𝒅𝑭
Entonces:
∫ 𝑦𝒅𝑭 ∫ 𝑦(𝛾𝑠𝑒𝑛𝛼𝑦𝒅𝑨) ∫ 𝑦 2 𝒅𝑨 𝐼𝑥
𝑌𝑃 = = = =
𝐹 𝛾𝑠𝑒𝑛𝛼𝑌𝐺 𝐴 𝑌𝐺 𝐴 𝑌𝐺 𝐴
Donde:
𝐼𝑥 = 𝐼𝐺 + 𝑌𝐺 2 𝐴
Por lo tanto:
𝐼𝐺
𝑌𝑃 = 𝑌𝐺 +
𝑌𝐺 𝐴
Para 𝑋𝑃 :
𝑋𝑃 𝐹 = ∫ 𝑥𝒅𝑭

29
INGENIERÍA CIVIL
Entonces:
∫ 𝑥𝒅𝑭 ∫ 𝑥(𝛾𝑠𝑒𝑛𝛼𝑦𝒅𝑨) ∫ 𝑥𝑦𝒅𝑨 𝐼𝑥𝑦
𝑋𝑃 = = = =
𝐹 𝛾𝑠𝑒𝑛𝛼𝑌𝐺 𝐴 𝑌𝐺 𝐴 𝑌𝐺 𝐴
Por lo tanto:
𝐼𝑥𝑦
𝑋𝑃 = 𝑋𝐺 +
𝑌𝐺 𝐴

30
INGENIERÍA CIVIL
Ejercicio1.- AB es una compuerta circular de 2m de radio, espesor 1m y

cuyo material es de densidad de peso 22500kg/m3; la compuerta puede
abrirse, y se mantiene cerrado por su propio peso, hallar la altura de agua
sobre la charnela A que hará abrir la compuerta.
H
a
HC =HP HG
A
2 YG=𝑌̅
F
B 300 YP=YC
CG
CP
Solución:
Hallando el peso W:
Sabemos:
𝑊 = 𝛾𝑉 … (1)
Hallando el volumen:
𝑉 = 𝐴ℎ = 𝜋𝑟 2 ℎ = 𝜋(2)2 1 = 4𝜋 = 12.57 𝑚3
Además:
𝛾 = 𝜌𝑔 = 22500 𝑘𝑔/𝑚3 𝑥𝑔
Reemplazando en la ecuación 1 Obtenemos:
𝑊 = 𝑔𝑥22500𝑥4𝜋 = 𝑔𝑥282825𝑘𝑔
Hallando la fuerza F:
𝐹 = 𝛾𝐻𝐺 𝐴

31
INGENIERÍA CIVIL
𝐹 = 𝛾(𝐻 + 2𝑠𝑒𝑛300 )𝐴
𝐹 = 1000𝑥𝑔𝑥(𝐻 + 2𝑠𝑒𝑛300 )𝑥12.57
𝐹 = 12500𝑥𝑔𝑥(𝐻 + 1). . (𝐼)
Hallando a:
30
0
H
a
Donde:
𝐻
𝑠𝑒𝑛300 =
𝑎
𝑎 = 2𝐻 … 𝐼𝐼
Hallando YC:
𝜋𝑟 4 𝜋24
𝐼𝑥𝑥 = = = 12.57 𝑚4
4 4
Entonces:
𝐼𝑥𝑥
𝑌𝐶 = 𝑌𝐺 +
𝐴𝑌𝐺
12.57
𝑌𝐶 = (𝑎 + 2) + … 𝐼𝐼𝐼
12.57(𝑎 + 2)
Haciendo momento en A:
A
𝐹(𝑌𝐶 − 𝑎) = (𝑊2𝑐𝑜𝑠300 ) … 𝐼𝑉
Reemplazando I, II y III en IV:
12.57
12500𝑥𝑔𝑥(𝐻 + 1) ((𝑎 + 2) + − 𝑎) = (𝑊2𝑐𝑜𝑠300 )
12.57(𝑎 + 2)

32
INGENIERÍA CIVIL
12.57
12500𝑥𝑔𝑥(𝐻 + 1) ((2𝐻 + 2) + − 2𝐻) = 𝑔𝑥282825𝑥1.732
12.57(2𝐻 + 2)
1
12500(𝐻 + 1) (2 + ) = 282825(1.732)
(2𝐻 + 2)
4𝐻 + 5
12500(𝐻 + 1) ( ) = 282825(1.732)
2(𝐻 + 1)
489852.9
4𝐻 + 5 =
6285
489852.9
4𝐻 = − 5 = 72.94
6285
𝐻 = 18.235 𝑚
Ejercicio 2.-un deposito de aceite tiene el fondo con forma de triángulo

rectángulo como muestra la figura. Hallar:
a) Fuerza hidrostática sobre el fondo

b) El centro de presiones en este.
5m
11 m HC HG
300
CP CG
6m
12 m
Solución:
a) 𝑃 = 𝛾ℎ = 930𝑘𝑔/𝑚3 𝑥11𝑚𝑥9.81𝑚/𝑠 2 = 100356.3𝑃𝑎 = 100.356𝑘𝑃𝑎

b) Primeramente hallamos YP=YC:
𝑏ℎ 6𝑥12
𝐴= = = 36 𝑚2
2 2
𝑏𝐿3 6𝑥123
𝐼𝑥𝑥 = = = 288 𝑚4
36 36

33
INGENIERÍA CIVIL
𝑏(𝑏 − 12)𝐿2
𝐼𝑥𝑦 = = −72𝑚4
36
300 300
5m b
a 8m
5 𝑏
= 𝑠𝑒𝑛300 → 𝑎 = 10 𝑚 ; = 𝑠𝑒𝑛300 → 𝑏 = 4 𝑚
𝑎 8
𝐻𝐺 = 5 + 4 = 9 𝑚
𝑌𝐺 = 𝑎 + 8 = 10 + 8 = 18 𝑚
𝑰𝒙𝒙 𝟐𝟖𝟖
𝒀𝑷 = 𝒀𝑪 = 𝒀𝑮 + = 𝟏𝟖 + = 𝟏𝟖. 𝟒𝟒 𝒎
𝑨𝒀𝑮 𝟑𝟔𝒙𝟏𝟖
Luego hallamos Hc:
𝐻𝐶 = 𝑌𝐶 𝑠𝑒𝑛300 = 18.44𝑠𝑒𝑛300 = 9.22 𝑚
Finalmente hallamos el centro de presiones:
𝐼𝑥𝑥 𝑠𝑒𝑛𝜃 −288𝑠𝑒𝑛300

𝑌𝐶𝑃 = = = −0.44 𝑚
𝐻𝐶 𝐴 9𝑥36
−𝐼𝑥𝑦 𝑠𝑒𝑛𝜃 − − 72𝑠𝑒𝑛300

𝑋𝐶𝑃 = = = 0.11 𝑚
𝐻𝐶 𝐴 9𝑥36
Nota: (-) se encuentra debajo del centro de gravedad.
Video de presión en superf sumergidas PLANAS
https://www.youtube.com/watch?v=5Xsh5tABAtM
Video de presión en superf sumergidas CURVAS
https://www.youtube.com/watch?v=Li9o1275T_0

34
INGENIERÍA CIVIL
NUMERO DE REYNOLDS
Osborne Reynolds demostró experimentalmente que el carácter del flujo

en un conducto depende de : la densidad del fluido, la viscosidad del fluido, del
diámetro del conducto y de la velocidad media del fluido.
Reynolds determino si un flujo es laminar o turbulento a través de un numero

adimensional
Perfil de velocidades flujo laminar y turbulento
Cuba de Reynolds

35
INGENIERÍA CIVIL
Problema N° 01
Un conducto de 4 pulg de diametro lleva 0.20 pies3/seg de glicerina(D.R=1.26) a 100°F ¿es

laminar o turbulento el flujo?. (viscosidad dinamica 7.5x10-3 lbfxseg/pie2)

36
INGENIERÍA CIVIL
problema N°02
Calcule la velocidad mínima de flujo en pie/seg y en m/seg de agua a 160°F que fluye
en un conducto de 2pulg de diámetro, para la cual el flujo es turbulento (viscosidad
4,38x10-6 pie2/seg)
Problema N°03
Calcule el caudal de aceite combustible a 45°C a la cual el flujo seguirá siendo

laminar en un conducto de 10mm de diámetro. (para aceite D.R=0.895 y
viscosidad dinámica 4x10-2 Pa.Seg)

37
INGENIERÍA CIVIL
Problema N°04
Determine el tamaño del tubo de cobre, tipo K, más pequeño que llevara 4Lt/min de los
siguientes fluidos en un flujo laminar:
a)agua a 40°C(visc cinem 6,56x10-7 m2/seg)
b)Gasolina(D.R=0.68, a 25°C)(viscosid dinam 2,87x10-4 Pa.Seg)
c)alcohol etílico(D.R=0.79, a 0°C)(1,8x10-3 Pa.Seg)

38
INGENIERÍA CIVIL
Ejercicios 1.-Determinar la presión de salida en una tubería de 150m de

longitud, si el fluido que trasporta es agua a 180C; material de la tubería
fierro fundido, diámetro 2pulg, el caudal que trasporta 2lt/s. La presión de
ingreso 25m.
Solución:
Datos:
T = 180C
L = 150m
D = 2pulg = 5.08cm = 0.0508m
Q = 2lt/s = 0.002m3/s
Pi = 25m
Fierro fundido
Hallando V:
𝑄 0.002𝑚3 /𝑠
𝑄 = 𝑉𝐴 → 𝑽 = = = 0.99 𝑚/𝑠
𝐴 (0.0508𝑚)2
𝜋 4

39
INGENIERÍA CIVIL
Hallando Re:
𝑉𝐷 𝜌𝑉𝐷
𝑅𝑒 = =
𝜐 𝜇
Tenemos 𝜐 = 1.054𝑥10−6 𝑚2 /𝑠 por lo tanto reemplazamos y obtenemos

Reynolds:
0.99𝑥0.0508
𝑅𝑒 = = 47715.37 = 4.7715𝑥104
1.054𝑥10−6
Hallando la rugosidad relativa:
𝑒 0.03𝑥10−3 𝑚
𝑒𝑟 = = = 0.00059 ≃ 0.0006
𝐷 0.0508𝑚
Luego por diagrama de Moody hallamos f=0.023
Hallando Hf:
0.99𝑚 2
0.023𝑚𝑥150𝑚𝑥 ( 𝑠 ) = 3.39𝑚
2
𝑓𝐿𝑉
𝐻𝑓 = =
2𝑔𝐷 2𝑥9.81𝑚/𝑠 2 𝑥0.0508𝑚
Finalmente hallamos la presión de salida P2:
𝑃2 = 𝑃1 − 𝐻𝑓
𝑃2 = 25𝑚 − 3.39𝑚
𝑃2 = 21.61𝑚

40
INGENIERÍA CIVIL

41
INGENIERÍA CIVIL
ECUACION DE CONTINUIDAD
Esta dada por la siguiente ecuación:
𝜌1 . 𝑉1 . 𝐴1 = 𝜌2 . 𝑉2 . 𝐴2 = 𝐹𝑙𝑢𝑗𝑜 𝑚á𝑠𝑖𝑐𝑜 = 𝑚̇
Donde:
𝜌 = 𝑑𝑒𝑛𝑠𝑖𝑑𝑎𝑑 𝑑𝑒𝑙 𝑓𝑙𝑢𝑖𝑑𝑜
𝑉 = 𝑣𝑒𝑙𝑜𝑐𝑖𝑑𝑎𝑑 𝑑𝑒𝑙 𝑓𝑙𝑢𝑗𝑜
𝐴 = á𝑟𝑒𝑎
𝑚̇ = 𝑓𝑙𝑢𝑗𝑜 𝑚á𝑠𝑖𝑐𝑜
Si se tiene un líquido que puede ser considerado incompresible entonces los

términos de 𝜌1 𝑦 𝜌2 son iguales por lo tanto se tiene:
𝑉1 . 𝐴1 = 𝑉2 . 𝐴2 = 𝑄1 = 𝑄2 (𝑐𝑎𝑢𝑑𝑎𝑙 𝑜 𝑟𝑎𝑝𝑖𝑑𝑒𝑧 𝑑𝑒 𝑓𝑙𝑢𝑗𝑜 𝑑𝑒 𝑣𝑜𝑙𝑢𝑚𝑒) (Ecuación de

continuidad aplicada para líquidos)
La cual se establece que para un flujo estable la rapidez del flujo de volumen es
la misma en cualquier sección, también se le puede utilizar con un error pequeño
para gases a baja velocidad.
Rapidez del Flujo de Volumen, es el volumen de fluido que fluye a lo largo de

una sección por unidad de tiempo.
𝑸 = 𝑨 𝒗 (𝑚3/s)
Donde:
A: Área de la sección
𝑣: velocidad promedio del flujo
Rapidez del Flujo de Peso, es el peso de fluido que fluye a lo largo de una
sección por unidad de tiempo.
𝑾 = 𝜸 𝑸 (𝑵/𝒔)
Donde:
𝛾: peso específico del fluido

42
INGENIERÍA CIVIL
Rapidez del Flujo de Masa o Flujo Másico, es la masa del fluido que fluye a lo
largo de una sección por unidad de tiempo.
𝑀 = 𝜌𝑄 ( 𝑘𝑔 /𝑠)
Donde:
ρ: densidad del fluido
Ejemplo
1. Agua a 10 ℃ fluye a 0,075 𝑚 3 /𝑠 . Calcule la rapidez del flujo de peso y

la rapidez del flujo de masa. 𝛾𝑎𝑔𝑢𝑎 = 9,81 𝑘𝑁/𝑚3, 𝜌𝑎𝑔𝑢𝑎 = 1000 𝑘𝑔/𝑚3
2. Un ventilador suministra 640 𝑓𝑡3 /𝑚𝑖𝑛 de aire. Si la densidad del aire es

de 1,20 𝑘𝑔 /𝑚3. Calcule la rapidez del flujo de masa en 𝑠𝑙𝑢𝑔 𝑠 y la rapidez
del flujo de peso en 𝑙𝑏 ℎ . 1𝑠𝑙𝑢𝑔 = 14,59 𝑘𝑔, 1𝑚 = 3,381 𝑓𝑡, 1𝑙𝑏𝑓 = 4,448
Ejemplo:
1.-En la figura el diámetro interior del tubo en la sección 1 y 2 es de 50mm y

100mm respectivamente, fluye agua a 70ºC con una velocidad promedio de 8m/s
en la sección1.
Calcular:
a) Velocidad en la sección 2.
b) La rapidez de flujo de volumen (caudal).
c) La rapidez de flujo de peso (𝜔 = 𝛾𝑄).
d) Flujo másico.
𝑲𝑵
Si tenemos: 𝜸𝟕𝟎º𝑪 = 𝟗. 𝟓𝟗 𝒎𝟑 𝒚 𝝆𝟕𝟎º𝑪 = 𝟗𝟕𝟖𝒌𝒈/𝒎𝟑
Solución:
2
1

43
INGENIERÍA CIVIL
a) 𝜌1 . 𝑉1 . 𝐴1 = 𝜌2 . 𝑉2 . 𝐴2
𝑉1 . 𝐴1 = 𝑉2 . 𝐴2
𝐷12 𝐷22
𝑉1 . 𝜋 = 𝑉2 . 𝜋
4 4
𝐷12
𝑉2 = 𝑉1 . 2
𝐷2
(0.05𝑚)2
𝑉2 = 8𝑚/𝑠. = 2𝑚/𝑠
(0.1𝑚)2
b) 𝑄 = 𝑄2 = 𝑄1
𝑄1 = 𝑉1 . 𝐴1
𝐷12
𝑄1 = 𝑉1 . 𝜋
4
(0.05𝑚)2
𝑄1 = 8𝑚/𝑠. [𝜋. ] = 0.0157𝑚3 /𝑠
4
c) 𝜔 = 𝛾𝑄 = 9.59𝐾𝑁/𝑚3 𝑥0.0157𝑚3 /𝑠 = 0.151𝐾𝑁/𝑠
d) 𝜌1 . 𝑉1 . 𝐴1 = 𝜌2 . 𝑉2 . 𝐴2 = 𝐹𝑙𝑢𝑗𝑜 𝑚á𝑠𝑖𝑐𝑜 = 𝑚̇
𝑚̇ = 𝜌. 𝑄 = 978𝑘𝑔/𝑚3 𝑥0.0157𝑚3 /𝑠 = 15.355 𝑘𝑔/𝑠
2.-En una sección de un sistema de distribución de aire el conducto tiene un área

de 12 pulg2 y el aire a 14.7 PSI absoluta y 100F, tiene una velocidad promedio
de 1200 pies/min, en otra sección del mismo sistema el conducto es redondo y
tiene un diámetro de 18 pulg y la velocidad se mide en 900 pies/s. Calcule la
densidad del aire en la sección redonda y la rapidez de flujo de peso del aire en
lb/hora si a 14.7 PSI absoluta y a 100F la 𝜌𝑎𝑖𝑟𝑒 = 2.20𝑥10−3 𝑠𝑙𝑢𝑔/𝑝𝑖𝑒 3 y su 𝛾1 =
7.09𝑥10−2 𝑙𝑏/𝑝𝑖𝑒 3
Solución:
a) Hallando la 𝝆𝟐 :
Sabemos:
𝜌1 . 𝑉1 . 𝐴1 = 𝜌2 . 𝑉2 . 𝐴2
Reemplazamos:
−3 3 2
𝐷22
2.20𝑥10 𝑠𝑙𝑢𝑔/𝑝𝑖𝑒 𝑥1200𝑝𝑖𝑒𝑠/ min 𝑥 12𝑝𝑢𝑙𝑔 = 𝜌2 . 900𝑝𝑖𝑒𝑠/ min 𝑥 . 𝜋
4
(18𝑝𝑢𝑙𝑔) 2
−3 3 2
2.20𝑥10 𝑠𝑙𝑢𝑔/𝑝𝑖𝑒 𝑥1200𝑝𝑖𝑒𝑠/ min 𝑥 12𝑝𝑢𝑙𝑔 = 𝜌2 . 900𝑝𝑖𝑒𝑠/ min 𝑥 . 𝜋
4
44
INGENIERÍA CIVIL
𝜌2 = 0.138𝑥10−3 𝑠𝑙𝑢𝑔/𝑝𝑖𝑒 3
b) Hallando 𝝎𝟐 :
𝜸𝟏
𝝎𝟐 = 𝜸𝟐 𝒙𝑨𝟐 𝒙𝑽𝟐 = 𝝆𝟐 𝒙𝒈𝒙𝑨𝟐 𝒙𝑽𝟐 = 𝝆𝟐 𝒙 𝒙𝑨 𝒙𝑽
𝝆𝟏 𝟐 𝟐
𝟕. 𝟎𝟗𝒙𝟏𝟎−𝟑 𝒍𝒃/𝒑𝒊𝒆𝟑 (𝟏. 𝟓𝒑𝒊𝒆)𝟐

𝝎𝟐 = 𝟎. 𝟏𝟑𝟖𝒙𝟏𝟎−𝟑 𝒔𝒍𝒖𝒈/𝒎𝟑 𝒙 𝒙𝝅 𝒙𝟗𝟎𝟎 𝒑𝒊𝒆𝒔/𝒎𝒊𝒏
𝟐. 𝟐𝟎𝒙𝟏𝟎−𝟑 𝒔𝒍𝒖𝒈/𝒑𝒊𝒆𝟑 𝟒
𝟔𝟎𝒎𝒊𝒏
𝝎𝟐 = 𝟕. 𝟎𝟕𝟑𝟖𝒍𝒃/𝒎𝒊𝒏 𝒙 = 𝟒𝟐𝟒. 𝟒𝟐𝟖𝒍𝒃/𝒉𝒐𝒓𝒂
𝟏 𝒉𝒐𝒓𝒂
3.- Determinar el flujo volumétrico máximo permitido en lt/min que

puede producirse en un tubo que tiene un diámetro externo de 1.25
pulg y 0.065 pulg de grosor en las paredes si la Velocidad máxima
debe ser de 3m/s.
Solución:
0.065 pulg
1.25 pulg
Entonces el diámetro será:
𝑫 = 𝟏. 𝟐𝟓𝒑𝒖𝒍𝒈 – 𝟐(𝟎. 𝟎𝟔𝟓 𝒑𝒖𝒍𝒈) = 𝟏. 𝟏𝟐 𝒑𝒖𝒍𝒈
𝟎. 𝟎𝟐𝟓𝟒𝒎
𝑫 = 𝟏. 𝟏𝟐 𝒑𝒖𝒍𝒈𝒙 = 𝟎. 𝟎𝟐𝟖𝟒𝒎
𝟏𝒑𝒖𝒍𝒈
Por lo tanto:
𝑫𝟐
𝑸 = 𝑨𝒙𝑽𝒎𝒂𝒙 = 𝝅 𝒙𝑽𝒎𝒂𝒙
𝟒
(𝟎. 𝟎𝟐𝟖𝟒𝒎)𝟐
𝑸 =𝝅 𝒙𝟑𝒎/𝒔
𝟒
𝒎𝟑 𝟔𝟎𝒔 𝟏𝟎𝟎𝟎𝒍𝒕
𝑸 = 𝟏. 𝟗𝟎𝟎𝒙𝟏𝟎−𝟑 𝒙 𝒙
𝒔 𝟏𝒎𝒊𝒏 𝟏𝒎𝟑
𝑸 = 𝟏𝟏𝟒 𝒍𝒕/𝒎𝒊𝒏

45
INGENIERÍA CIVIL
ECUACIÓN DE BERNOULLI
En dinámica de fluidos, el principio de Bernoulli, también denominado ecuación

de Bernoulli o trinomio de Bernoulli, describe el comportamiento de un líquido
moviéndose a lo largo de una corriente de agua
𝑷 𝟏 𝑽𝟏 𝟐 𝑷 𝟐 𝑽𝟐 𝟐
+ + 𝒁𝟏 = + + 𝒁𝟐
𝜸 𝟐𝒈 𝜸 𝟐𝒈
𝑽𝟐 𝟐
𝟐𝒈
𝑽𝟏 𝟐
𝟐𝒈
𝑷𝟐
𝜸
𝑽𝟐
𝑷𝟏
𝜸
𝒁𝟐
𝑽𝟏
𝒁𝟏

46
INGENIERÍA CIVIL
FLUJO REAL
APLICACIÓN DE LA ECUACIÓN DE BERNOULLI
Procedimiento:
1.-Determinar que elementos son conocidos y que se va a encontrar.
2.-Decida cuales de las 2 secciones del sistema se utilizarán cuando se escriban

la ecuación, se escoge una sección de la cual se conocen muchos datos. La
segunda es por lo general la sección en la cual se debe calcular algo.
3.- Escriba la ecuación para las 2 secciones elegidas en el sistema. Es

importante que la ecuación se escriba en la dirección del flujo, es decir el flujo
debe ir de la sección de la parte izquierda de la ecuación a la de la parte derecha.
4.-Simplifique la ecuación si es posible mediante la cancelación de términos cuyo

valor es cero o de aquellos que son los mismos en ambos lados de la ecuación.
5.-Resuelva la ecuación algebraicamente para el término deseado.
6.-Sustituya las cantidades conocidas y calcule el resultado. Tome la precaución

de asegurar el uso de unidades consistentes a lo largo del cálculo.
Video efecto venturi, continuidad. Bernoulli
https://www.youtube.com/watch?v=OKzimK0HaAk

47
INGENIERÍA CIVIL
Ejemplo:
1.-Según la figura mostrada fluye agua a 10ºC, suponiendo que no existe

pérdidas en el sistema calcule la presión en 2.
𝑽𝟐 𝟐
𝟐𝒈
𝑽𝟏 𝟐 𝜸 = 𝟗. 𝟖𝟏𝑲𝑵/𝒎𝟑
𝟐𝒈
𝑷𝟐
𝑫𝟐 = 𝟓𝟎𝒎𝒎 𝜸
𝑫𝟏 = 𝟐𝟓𝒎𝒎
𝑷𝟏 𝑷𝟏 = 𝟑𝟒𝟓𝒌𝒑𝒂
𝜸
𝑽𝟏 = 𝟑𝒎/𝒔
𝒁𝟐 = 𝟐𝒎
𝒁𝟏 = 𝟎𝒎
Solución:
Tenemos:
𝑃1 𝑉1 2 𝑃2 𝑉2 2
+ + 𝑍1 = + + 𝑍2
𝛾 2𝑔 𝛾 2𝑔
Despejando P2 obtendremos:
𝑃1 𝑉1 2 − 𝑉2 2
𝑃2 = 𝛾𝑥 ( + + 𝑍1 − 𝑍2 )
𝛾 2𝑔
𝑉1 2 −𝑉2 2
𝑃2 = 𝑃1 + 𝛾𝑥 (𝑍1 − 𝑍2 + )…(1)
2𝑔

48
INGENIERÍA CIVIL
Hallando V2:
𝑉1 . 𝐴1 = 𝑉2 . 𝐴2
𝐷12 𝐷22
𝑉1 . 𝜋 = 𝑉2 . 𝜋
4 4
𝐷12
𝑉2 = 𝑉1 . 2
𝐷2
(0.025𝑚)2
𝑉2 = 8𝑚/𝑠. = 0.75𝑚/𝑠
(0.05𝑚)2
Luego reemplazamos en la ecuación (1):
𝑉1 2 − 𝑉2 2
𝑃2 = 𝑃1 + 𝛾𝑥 (𝑍1 − 𝑍2 + )
2𝑔
3
(3𝑚/𝑠)2 − (0.75𝑚/𝑠 2 )
𝑃2 = 345𝐾𝑃𝑎 + 9.81𝐾𝑁/𝑚 𝑥 (0𝑚 − 2𝑚 + )
2(9.81𝑚/𝑠 2 )
𝑃2 = 345𝐾𝑃𝑎 + 9.81𝐾𝑁/𝑚3 𝑥(−2𝑚 + 0.43𝑚)
𝑃2 = 345𝐾𝑃𝑎 − 15.40𝐾𝑃𝑎
𝑃2 = 329.6𝐾𝑃𝑎
2.- en la figura está circulando 0.370 m3/s de agua de A a B, existiendo en

A una altura de presión de 6.6m, suponiendo que no existe perdidas de
energía determinar la altura de presión B.
𝑫𝟐 = 𝟔𝟎𝒄𝒎 = 𝟎. 𝟔𝒎
𝑫𝟏 = 𝟑𝟎𝒄𝒎=0.3 𝑨 𝒁𝟐 = 𝟕. 𝟓𝒎
𝒁𝟏 = 𝟑𝒎

49
INGENIERÍA CIVIL
Solución:
Hallando la velocidad en A:
𝐷1 2
𝑄𝐴 = 𝐴𝐴 𝑥𝑉𝐴 = 𝜋 𝑥𝑉𝐴
4
𝑚3
𝑄𝐴 0.370 𝑠 𝑥4
𝑉𝐴 = = = 5.23 𝑚/𝑠
𝐷2 𝜋(0.3 𝑚)2
𝜋 41
Hallando la velocidad en B:
𝑉𝐴 . 𝐴𝐴 = 𝑉𝐵 . 𝐴𝐵
𝐷12 𝐷22
𝑉𝐴 . 𝜋 = 𝑉𝐵 . 𝜋
4 4
𝐷12
𝑉𝐵 = 𝑉1 .
𝐷22
(0.3𝑚)2
𝑉𝐵 = 8𝑚/𝑠 𝑥 = 1.31 𝑚/𝑠
(0.6𝑚)2
Despejando la ecuación y reemplazando los valores como corresponda:
𝑃𝐴 𝑉𝐴 2 𝑃𝐵 𝑉𝐵 2
+ + 𝑍1 = + + 𝑍2
𝑃𝐵 𝑃𝐴 𝑉𝐴 2 − 𝑉𝐵 2
= + 𝑍1 − 𝑍2 +
𝛾 𝛾 2𝑔
𝑃𝐵 𝑃𝐴 𝑉𝐴 2 − 𝑉𝐵 2
= + 𝑍1 − 𝑍2 +
𝛾 𝛾 2𝑔
𝑃𝐵 (5.23 𝑚/𝑠)2 ) − (1.31 𝑚/𝑠)2

= 6.6𝑚 + 3𝑚 − 7.5𝑚 +
𝛾 2(9.81 𝑚/𝑠 2 )
𝑃𝐵
= 6.6𝑚 + 3.19𝑚
𝛾
𝑃𝐵
= 3.41 𝑚
𝛾

50
INGENIERÍA CIVIL
Problema
En la figura mostrada A es un elemento hidráulico al cual ingresa agua a través

de una tubería de 21 pulg. de diámetro a 1380.15 milibar. El agua sale por una
tubería de 3 pies de diámetro a 5 lb/pulg2. Una distancia vertical de 7 pies separa
los centros de las tuberías en las secciones donde las presiones son medidas,
si pasan 16.3 pie3 de agua por el elemento hidráulico en cada segundo. Calcular
la potencia del elemento hidráulico (despreciar perdidas) exprese su respuesta
en pulg., además diga si el elemento hidráulico es una bomba o una turbina.
Solución
Ø1 = 21pulg
P1 = 1380.15mbar = 1.38015bar = 20PSI
Ø2 = 3pies x 12pulg /1 pies = 36pulg
P2 = 5PSI
Q = 16.3 𝑝𝑖𝑒 3 / sg
7pies = 84pulg
Q = 16.3 𝑝𝑖𝑒 3 / sg = 28166.4 𝑝𝑢𝑙𝑔3 / sg

Q = V1 A1 = V2 A2
Q 4x28166.4
V1 = A1 = 𝜋𝑥212
V1 = 81.32 pulg / sg
V2 = 27.67 pulg / sg
g = 32.2 pie / 𝑠𝑔2 = 386.22 pulg / 𝑠𝑔2
𝛾 H2O = 0.036 lb / 𝑝𝑢𝑙𝑔3
P1 V1² P2 V2²
𝛾
+ 2𝑔
+ 𝑍1 = 𝛾
+ 2𝑔
+ 𝑍2 + 𝐻𝑠
20 81.32² 5 27.67²
0.036
+ 2 𝑥 386.22 + 84 = 0.036 + 2 𝑥 386.22 + 𝐻𝑠
555.55 + 8.56 + 84 – 138.89 – 0.99 = Hs
Hs = (+) 508.23pulg ……. (+) Turbina

(-) Bomba
Pot = 𝛾 QH
lb pulg³
Pot = 0.036 𝑝𝑢𝑙𝑔³ 𝑥 28166.4 𝑠𝑔
x 508.23 pulg³

51
INGENIERÍA CIVIL
lb−pulg lb−pie
Pot = 515340.341 𝑠𝑔
= 42945.03 𝑠𝑔
42945.03
Pot = 550
HP = 78.08 HP
Problema
Se muestra una bomba centrifuga que impulsa agua a razón de 21.3 (N-seg)/m
a través de una tubería de acero de 3 pulg. de radio cuya rugosidad es 2.032x10-
4 m. Se tiene un manómetro a la salida cuya lectura se quiere conocer, el fluido
presenta un valor de 1.842 slug/pie3.
Hallar la presión que lee el manómetro y la velocidad en la entrada al dispositivo

hidráulico. Considere todas las perdidas presentes. La presión a la entrada del
dispositivo es 20.15 kg/m2
Ø = 6pulg = 0.1524
e = 2.032 𝑥 104 m
𝑚 𝑠𝑔
21.3 N-sg/m = 21.3 𝑘𝑔 𝑚 − 𝑠𝑔 𝑥 𝑚
𝑚0 = 21.31 kg/sg
𝑝𝑢𝑙𝑔 19.5939kg 𝑝𝑖𝑒 3

Ƿ = 𝑒 𝑥 = 1.842 + +
𝑝𝑖𝑒³ 15𝑘𝑔 0.3048
Ƿ = 949.33 kg / 𝑚3
𝑚0 21.3
Q= Ƿ
= 949.33 = 0.0224 𝑚3 /𝑠𝑔
𝑄 4𝑄 4 𝑥 0.0224
V = 𝐴 = 𝜋𝐷2 = 3.1416 𝑥 0.15242
V = 1.23 m/ sg
𝐹 𝐿𝑉 2
Hf =
2𝑔𝐷
𝑉𝐷 1.23 𝑥 104
Re = = = 0.0013
𝐷 0.1524
En moody = F = 0.022
Periodo en codos:
𝐾𝑉 2 1.232
Hk = 2𝑔
= DH x 2 𝑥 9.81 = 0.0308

52
INGENIERÍA CIVIL
Hk = 0.0308 x 2codos = 0.0616m
En (1)……
1.232
Hft = 0.022 x (710 + 350 + 752) x 2 𝑥 9.81 𝑥 0.1524
Hft = 20.17m
Hft = HfL + hk = 20.17 + 0.0616 = 20.23m

53
INGENIERÍA CIVIL
LA FLOTABILIDAD
Un cuerpo que se encuentra en un fluido ya sea flotando o sumergido es

empujado hacia arriba por una fuerza igual al peso del fluido desplazado.
La fuerza flotante actúa verticalmente hacia arriba a través del centroide del
volumen desplazado.
Principio de Arquímedes
Cuando un cuerpo flota libremente desplaza un volumen suficiente del fluido para
equilibrar justo su propio peso.
𝑭𝒃 = 𝜸𝒇 𝒙𝑽𝒅
Donde:
𝐹𝑏 = 𝑓𝑢𝑒𝑟𝑧𝑎 𝑓𝑙𝑜𝑡𝑎𝑛𝑡𝑒
𝛾𝑓 = 𝑝𝑒𝑠𝑜 𝑒𝑠𝑝𝑒𝑐𝑖𝑓𝑖𝑐𝑜 𝑑𝑒𝑙 𝑓𝑙𝑢𝑖𝑑𝑜
𝑉𝑑 = 𝑣𝑜𝑙𝑢𝑚𝑒𝑛 𝑑𝑒𝑠𝑝𝑙𝑎𝑧𝑎𝑑𝑜 𝑑𝑒𝑙 𝑓𝑙𝑢𝑖𝑑𝑜
https://www.youtube.com/watch?v=eECbddO42mY
Peso Aparente
Cuando un cuerpo está totalmente sumergido en un fluido, este experimenta un

empuje que tiene sentido opuesto al peso del objeto. La fuerza resultante por lo
tanto es inferior al peso que tendría el cuerpo en el aire, a este peso (en el agua)
se le denomina peso aparente.
Procedimiento para resolver problemas de cuerpos flotantes o sumergidos:
1.-Determinar el objetivo de solución del problema; saber que se desea encontrar

la fuerza, el peso, el volumen, o el peso específico.
2.-Dibujar el diagrama de cuerpo libre del objeto que se encuentra en el fluido,

muestre todas las fuerzas que actúan sobre el cuerpo en la dirección vertical,
incluyendo su peso, fuerza flotante y las fuerzas externas. Si la dirección de una
fuerza no se conoce suponga la dirección más probable y muestre en el
diagrama.

54
INGENIERÍA CIVIL
3.-Aplicar la ecuación de equilibrio estático. ∑ 𝐹 𝑉 = 0; tomando positivo hacia

arriba.
4.-Resolver la ecuación para la fuerza, peso, volumen y peso específico directo

tomando en consideración los siguientes conceptos:
a) La fuerza flotante se calcula con la ecuación:
𝑭𝒃 = 𝜸𝒇 𝒙𝑽𝒅 (Principio de Arquímedes)
b)
𝑊 = 𝛾𝑥𝑉
c) Un objeto con peso específico promedio menor que el peso específico del
fluido, flotará debido a que el peso es menor que la fuerza de flotación.
𝑊 < 𝐹𝑏
d) Un objeto con el peso específico promedio mayor que el peso específico del
fluido se hundirá debido a que:
𝑊 > 𝐹𝑏
e) la flotabilidad neutral se presenta cuando un cuerpo permanece en una

posición dada en donde fuese que este sumergido en el fluido.
𝜸𝒄𝒖𝒆𝒓𝒑𝒐 = 𝜸𝒇𝒍𝒖𝒊𝒅𝒐 (Normalmente flota)

55
INGENIERÍA CIVIL
Cuando E > Wc
Ejemplo:
1.-Un cubo de 0.50m de lado cuyo material es bronce con peso específico
86.9 KN/m3. Determinar la magnitud y dirección de la fuerza requerida para
mantener el cubo en equilibrio, cuando se encuentra completamente
sumergido en agua, mercurio: G.E=13.54 y 𝜸𝒂𝒈𝒖𝒂 = 𝟗. 𝟖𝟏 𝑲𝑵/𝒎𝟑
Solución:
Datos:
Del cubo: L=0.50m, 𝛾𝑐𝑢𝑏𝑜 = 86.9 𝐾𝑁/𝑚3
Para el mercurio: G.E=13.54
𝛾𝑎𝑔𝑢𝑎 = 9.81 𝐾𝑁/𝑚3
a) Fe
Fe
w
w Fb Fb
Hacemos: ∑ 𝐹𝑣 = 0;
Fb + Fe -W c = 0
Fe = W c - Fb …(1)

56
INGENIERÍA CIVIL
Pero:
Hallando 𝑊𝑐 :
𝑊𝑐 = 𝛾𝑐 𝑥𝑉𝑐
Sabemos:
𝑉𝑐 = 𝐿3 = 0.503 = 0.125𝑚3
𝛾𝑐 = 86.9𝐾𝑁/𝑚3
Entonces:
𝑊𝑐 = 𝛾𝑐 𝑥𝑉𝑐
𝑊𝑐 = 86.9𝐾𝑁/𝑚3 𝑥0.125𝑚3 = 10.86𝐾𝑁
Hallando 𝐹𝑏 :
𝐹𝑏 = 𝛾𝑓 𝑥𝑉𝑑
𝐹𝑏 = 9.81𝐾𝑁/𝑚3 𝑥0.125𝑚3 = 1.23𝐾𝑁
Finalmente reemplazamos en la ecuación (1):
𝐹𝑒 = 𝑊𝑐 − 𝐹𝑏
𝐹𝑒 = 10.86𝐾𝑁 − 1.23𝐾𝑁 = 9.63𝐾𝑁
La Fe asumida hacia arriba es correcta y significa que el cubo esta en equilibrio

bajo en agua.
b)
Fe Fe
w Fb w Fb
(Si se hunde) (Si flota)
𝐹𝑒 = 𝑊𝑐 − 𝐹𝑏 𝐹𝑒 = 𝐹𝑏 − 𝑊𝑐
Sabemos:
𝑊𝑐 = 86.9𝐾𝑁/𝑚3 𝑥0.125𝑚3 = 10.86𝐾𝑁

57
INGENIERÍA CIVIL
Hallando 𝐹𝑏 :
𝐹𝑏 = 𝛾𝑓 𝑥𝑉𝑑
𝐹𝑏 = 13.54𝑥9.81𝐾𝑁/𝑚3 𝑥0.125𝑚3 = 16.60𝐾𝑁
Entonces:
𝐹𝑒 = 𝑊𝑐 − 𝐹𝑏 = 10.86𝐾𝑁 − 16.60𝐾𝑁 = −5.74𝐾𝑁 (𝑠𝑒𝑛𝑡𝑖𝑑𝑜 𝑖𝑛𝑐𝑜𝑟𝑟𝑒𝑐𝑡𝑜)
𝐹𝑒 = 𝐹𝑏 − 𝑊𝑐 = 16.60𝐾𝑁 − 10.86𝐾𝑁 = 5.74𝐾𝑁 (𝑠𝑒𝑛𝑡𝑖𝑑𝑜 𝑐𝑜𝑟𝑟𝑒𝑐𝑡𝑜)
Otra forma de determinar que la fuerza era hacia abajo era comprobando los
pesos específicos:
𝛾𝐻𝑔 = 13.54𝑥9.81𝐾𝑁/𝑚3 = 132.8𝐾𝑁/𝑚3 > 𝛾𝑐 Entonces el cuerpo flota por lo

tanto debe haber una fuerza hacia abajo.
Ejemplo:
2.-Un cubo de 80mm de lado, está hecho con un material esponjoso rígido
y flota en el agua con 60mm por debajo de la superficie. Calcule la magnitud
y la dirección de la fuerza requerida para mantenerlo completamente
sumergido en glicerina, que tiene una gravedad especifica de 1.26
Fe
H2O Glicerina
Fb
w w
Fb
a) Flotando b) Sumergido
a) H2O
Fe=0
Fv=0
Fb-W=0
W=Fb= γf xVd
kg m
𝛾 = ρg = 1000 m3 x9.81 seg2
Vd = 60x80x80 = 384x10^ 3 mm3
W= 3.77 N
58
INGENIERÍA CIVIL
b) Glicerina
Fb-Fe-W=0
Fe=Fb-W
=𝛾𝑓 𝑥𝑉𝑑 - W
𝑉𝑑 = (80𝑚𝑚)3 = 512𝑥103 𝑚𝑚3

KN KN
𝜸 = ρg = 1.26x9.81 m3 = 12.36 m3
METACENTRO CENTRO DE CARENA
https://www.youtube.com/watch?v=7WMNlYrjOEE

59
INGENIERÍA CIVIL

60
INGENIERÍA CIVIL
ORIFICIOS
Un orificio es una abertura practicada en la pared de un depósito.
(Orificio lateral o de fondo): la forma puede ser de forma circular, rectangular,

etc. El tamaño desde unos milímetros cuadrados hasta varios metros cuadrados,
son instrumentos utilizados para la medición de caudal. El orificio puede
comunicar con la atmósfera o con otro fluido bajo presión (orificio sumergido).
Las paredes del orificio pueden ser de contorno redondeado o con aristas vivas.
Puede terminar en un tubo corto cilíndrico, una tobera o en un difusor.
Finalmente un vertedero viene hacer como un orificio que llega hasta la superficie
libre del líquido, es decir un orificio en que el contorno superior a desaparecido.
∆h Ao Deposito con superficie libre a la atmosfera
h1 2
h2
Z=0
2
Ac V2/2g
A Deposito con superficie libre pero
h1 h2 con orificio sumergido
Z2
Z=0
Pa 1 Deposito con superficie cerrada

∆h 2
Z1
h2
Z=0

61
INGENIERÍA CIVIL
Aplicamos Bernoulli sin perdidas entre 1 y 2 : z1=h1; z2=h2; hf=0
𝑃1 𝑉1 2 𝑃2 𝑉2 2
+ + ℎ1 = + + ℎ2 + ℎ𝑓
𝑉2 2
ℎ1 = ℎ2 +
2𝑔
𝑉2 = 𝑉𝑡 (𝑣𝑒𝑙𝑜𝑐𝑖𝑑𝑎𝑑 𝑡𝑒𝑜𝑟𝑖𝑐𝑎 𝑒𝑛 𝑙𝑎 𝑣𝑒𝑛𝑎 𝑐𝑜𝑛𝑡𝑟𝑎𝑐𝑡𝑎)
𝑉𝑡 = √2𝑔(ℎ1 − ℎ2 ) = √2𝑔∆ℎ
Velocidad real de la vena contracta (V):
𝑉 = 𝐶𝑣 𝑉𝑡 = 𝐶𝑣 √2𝑔∆ℎ
Donde:
Cv = coeficiente de velocidad
Área de chorro (Ac):
𝐴𝑐 = 𝐶𝑐 𝐴
Donde:
Cc = coeficiente de contracción ; A = área del orificio
Caudal real (Q):
𝑄 = 𝐴𝑐 𝑉 = 𝐶𝑐 𝐶𝑣 𝐴√2𝑔∆ℎ
𝑄 = 𝐴𝑐 𝑉 = 𝐶𝑞 𝐴√2𝑔∆ℎ
𝐄𝐜𝐮𝐚𝐜𝐢𝐨𝐧 𝐠𝐞𝐧𝐞𝐫𝐚𝐥 𝐝𝐞𝐥 𝐝𝐞𝐬𝐚𝐠𝐮𝐞 𝐩𝐨𝐫 𝐨𝐫𝐢𝐟𝐢𝐜𝐢𝐨𝐬, 𝐭𝐮𝐛𝐨𝐬 𝐲 𝐭𝐨𝐛𝐞𝐫𝐚𝐬
Donde:
Cq=Cc.Cv = coeficiente en caudal
∆h = diferencias de alturas piezométricas
Usada para:
-Orificio en el fondo del depósito.
-Orificio sumergido.
-Orificio en depósito a presión que desagua la atmósfera (donde P a>P).
-tubos y toberas.
62
INGENIERÍA CIVIL
Se le variaran en cada caso:
𝐶𝑣 = 𝑐𝑜𝑒𝑓𝑖𝑐𝑖𝑒𝑛𝑡𝑒 𝑑𝑒 𝑣𝑒𝑙𝑜𝑐𝑖𝑑𝑎𝑑 ; 𝐶𝑐 = 𝑐𝑜𝑒𝑓𝑖𝑒𝑛𝑡𝑒 𝑑𝑒 𝑐𝑜𝑛𝑡𝑟𝑎𝑐𝑐𝑖ó𝑛
𝐶𝑞 = 𝑐𝑜𝑒𝑓𝑖𝑐𝑖𝑒𝑛𝑡𝑒 𝑑𝑒 𝑐𝑎𝑢𝑑𝑎𝑙 𝑜 𝐶𝑑 = 𝑐𝑜𝑒𝑓𝑖𝑐𝑖𝑒𝑛𝑡𝑒 𝑑𝑒 𝑑𝑒𝑠𝑐𝑎𝑟𝑔𝑎
Hablaremos de cada uno de ellos:
Coeficiente de caudal o descarga (Cq o Cd):
Es la relación entre el caudal real que pasa a través del aparato y el caudal ideal,
este coeficiente se expresa así:
3
𝑐𝑎𝑢𝑑𝑎𝑙 𝑟𝑒𝑎𝑙 𝑄 𝑒𝑛 𝑚 ⁄𝑠 𝑄
𝐶𝑑 = 3 =
𝑐𝑎𝑢𝑑𝑎𝑙 𝑖𝑑𝑒𝑎𝑙 𝑒𝑛 𝑚 ⁄𝑠 𝐴√2𝑔ℎ
Coeficiente de velocidad (Cv):
Es la relación entre la velocidad media real en la sección recta de la corriente

(chorro) y la velocidad media ideal que se tendría sin rozamiento.
𝑣𝑒𝑙𝑜𝑐𝑖𝑑𝑎𝑑 𝑚𝑒𝑑𝑖𝑎 𝑟𝑒𝑎𝑙 𝑒𝑛 𝑚⁄𝑠 𝑉

𝐶𝑣 = 𝑚 =
𝑣𝑒𝑙𝑜𝑐𝑖𝑑𝑎𝑑 𝑚𝑒𝑑𝑖𝑎 𝑑𝑒𝑎𝑙 𝑒𝑛 ⁄𝑠 √2𝑔ℎ
Coeficiente de contracción (Cc):
𝑎𝑟𝑒𝑎 𝑑𝑒𝑙 𝑐ℎ𝑜𝑟𝑟𝑜 𝑒𝑛 𝑚2 𝐴𝑐

𝐶𝑐 = =
𝑎𝑟𝑒𝑎 𝑑𝑒𝑙 𝑜𝑟𝑖𝑓𝑖𝑐𝑖𝑜 𝑒𝑛 𝑚 𝐴
Tiempo de vaciados de depósitos:
2𝐴𝑇
𝑡= (ℎ11/2 − ℎ21/2 )
𝐶𝐴√2𝑔
(Sección recta constante, sin flujo entrante)

ℎ2
−𝐴𝑇 𝑑ℎ
𝑡=∫
ℎ1 𝑄𝑠𝑎𝑙 − 𝑄𝑒𝑛𝑡
(Flujo de entrada < flujo de salida, sección real constante)
Tiempo de vaciados de depósitos por medio de vertederos se calcula

empleando la formula:
2𝐴𝑇
𝑡= (ℎ11/2 − ℎ21/2 )
𝐶𝐴√2𝑔

63
INGENIERÍA CIVIL
Tiempo para establecer el flujo:
𝐿𝑉𝑓 𝑉𝑓 + 𝑉
𝑡= 𝑙𝑛 ( )
2𝑔ℎ 𝑉𝑓 − 𝑉

64
INGENIERÍA CIVIL
EJEMPLO _

65
INGENIERÍA CIVIL

66
INGENIERÍA CIVIL

67
INGENIERÍA CIVIL

68
INGENIERÍA CIVIL

69
INGENIERÍA CIVIL
Ejemplo:
1.-Un orificio normal de 10cm de diámetro evacua agua bajo una altura de
carga de 6m ¿Cuál es el caudal en m3/s?
Solución:
6m B
D=10cm
𝑃𝐴 𝑉𝐴 2 𝑃𝐵 𝑉𝐵 2
+ + 𝑧𝐴 = + + 𝑧𝐵
𝑉𝐵 = √2𝑔(𝑧𝐴 − 𝑧𝐵 ) = √2𝑔(6) = 𝑉𝑡
𝑉𝑐ℎ = 𝑉 = 𝐶𝑣 √2𝑔(6)
Además:
𝑄 = 𝐴𝑐ℎ . 𝑉𝑐ℎ = 𝐶𝑐 . 𝐴. 𝑉𝑐ℎ = 𝐶𝑐 . 𝐴. 𝐶𝑣 . √2𝑔(6) = 𝐶𝑑 . 𝐴. √2𝑔(6)
En la tabla:
𝐶𝑑 = 0.594 𝑝𝑎𝑟𝑎 𝑑𝑖𝑎𝑚𝑒𝑡𝑟𝑜 10𝑐𝑚 𝑦 ℎ = 6𝑚

70
INGENIERÍA CIVIL
Entonces:
𝜋(0.1)2 3
𝑄 = 0.594𝑥 ( ) 𝑥√2𝑥9.81𝑥6 = 0.051 𝑚 ⁄𝑠
4
2.- A través de un orificio normal de 2.5 cm de diámetro evacua agua bajo

una altura de carga de 5.4m y a 0.00315m3/s, el chorro choca contra una
pared situada a 1.5m a distancia horizontal y a 0.12m verticalmente por
abajo del centro de la sección contraída del chorro. Calcular los
coeficientes.
Solución:
Q=0.00315m3/s
5.4m
D=2.5cm
0.12m
1.5m
Hallando Cd:
𝑄 = 𝐶𝑑 . 𝐴. √2𝑔ℎ
𝑄 4𝑄 4𝑥0.0315 𝑚3 ⁄𝑠
𝐶𝑑 = = = = 0.625
𝐴. √2𝑔ℎ 𝜋(𝐷)2 √2𝑔ℎ 𝜋𝑥(0.025)2 𝑥√2𝑔(5.4)
Luego de las ecuaciones cinemáticas:
𝑋 𝑋2
(X = 1.5m )entonces: 𝑋 = 𝑉𝑡 → 𝑡 = → 𝑡2 = 2 … … 1
𝑉 𝑉
1 2𝑌
(Y = 0.12m)entonces: 𝑌 = 𝑔𝑡 2 → 𝑡 2 = … … .2
2 𝑔
Entonces igualamos 1 y 2:
𝑋 2 2𝑌 𝑋2𝑔 (1.5)2 (9.81)

= → 𝑉 = √ = √ = 9.6𝑚/𝑠
𝑉2 𝑔 2𝑌 2(0.12)
Por lo tanto el Cv será:

71
INGENIERÍA CIVIL
𝑉 9.6
𝐶𝑣 = = = 0.934
√2𝑔ℎ √2(9.81)(5.4)
Además:
𝐶𝑑 0.625
𝐶𝑑 = 𝐶𝑣 𝑥𝐶𝑐 => 𝐶𝑐 = = = 0.670
𝐶𝑣 0.934

72

Clases Fluidos

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Clases Fluidos

Cargado por

Copyright:

Formatos disponibles

UNIVERSIDAD CESAR VALLEJO

Asignatura : Mecánica de Fluidos

Docente : Ms. Ing. Edgar Gustavo Sparrow Alamo

PROPIEDADES DE LOS FLUIDOS

1.-Densidad (𝝆): Es la cantidad de masa por unidad de volumen.

Unidades: kg/m3 ó slug/pie3

La densidad varía con la temperatura.

a 40C ==========> 1000 kg/m3

a 200C ==========> 998.2 kg/m3

2.-Gravedad Específica (G.E): Es la proporción entre la densidad de otros

masa de la sustancia de un volumen dado

Unidades: N/m3 ó lbf/pie3

Ms.ING. EDGAR GUSTAVO SPARROW ALAMO

Las propiedades de los fluidos varían por la temperatura, en general la densidad

1.- ¿Calcule el peso de un recipiente de aceite si posee una masa de 825kg.

Hallando el peso del recipiente de aceite:

Hallando la densidad del aceite:

γ = ρg = (899.673kg/m3 )(9.81m/s2 ) = 8825.79N/m3

Hallando la gravedad específica:

Ms.ING. EDGAR GUSTAVO SPARROW ALAMO

4.-Compresibilidad: Se refiere al cambio de volumen de una sustancia que está

Líquido Módulo Volumétrico (E)

¿Calcular el cambio de presión que debe aplicarse al agua y al mercurio

Ms.ING. EDGAR GUSTAVO SPARROW ALAMO

5.-Tension superficial: Es la superficie libre que forma un liquido y un gas, se

El coeficiente de tensión superficial (𝜏) de un líquido es la fuerza de tensión por

Para un líquido dado el coeficiente de tensión superficial solo depende de la

Unidades: lb/pie ó N/m

Ms.ING. EDGAR GUSTAVO SPARROW ALAMO

Moja (agua) No moja (mercurio) 𝜃 < 900 𝜃 > 900

6.-Capilaridad: Está asociado a la tensión superficial, cuando un tubo de vidrio

En el caso de agua en vidrio limpio:

Ms.ING. EDGAR GUSTAVO SPARROW ALAMO

7.-Viscosidad: Es la propiedad que ofrece resistencia al movimiento relativo de

Ms.ING. EDGAR GUSTAVO SPARROW ALAMO

-Viscosidad Dinámica (µ):

-Viscosidad Cinemática (‫)ע‬:

Ms.ING. EDGAR GUSTAVO SPARROW ALAMO

Ms.ING. EDGAR GUSTAVO SPARROW ALAMO

1. Definición: Es la cantidad de fuerza ejercida sobre un área unitaria.

2. Principios acerca de la presión: Según Blaise Pascal:

-La presión actúa uniformemente en todas las direcciones sobre un pequeño

-En un fluido confinado entre fronteras sólidas, la presión actúa perpendicular a

Superficie de fluido Conducto de horno

Ms.ING. EDGAR GUSTAVO SPARROW ALAMO

Ms.ING. EDGAR GUSTAVO SPARROW ALAMO

Ms.ING. EDGAR GUSTAVO SPARROW ALAMO

1.-En la figura se muestra un contenedor de líquido con un pistón móvil

2.-una carga de 200lb se encuentra sobre un pistón que confina aceite en

Ms.ING. EDGAR GUSTAVO SPARROW ALAMO

a) Calcular la presión que ejerce un cuerpo de 120 kg que está apoyado

b) Si el mismo cuerpo del problema anterior se apoya sobre una superficie

PRESION ABSOLUTA Y MANOMETRICA

Presión absoluta es la presión que se mide en relación con el vacio perfecto.

Normalmente la presión de referencia es la de la atmosfera y la presión

𝐏𝐚𝐛𝐬𝐨𝐥𝐮𝐭𝐚 = 𝐏𝐦𝐚𝐧𝐨𝐦é𝐭𝐫𝐢𝐜𝐚 + 𝐏𝐚𝐭𝐦𝐨𝐬𝐟é𝐫𝐢𝐜𝐚

2.-Una presión manométrica que esté por encima de la presión atmosférica es

3.-Una presión manométrica que esté por debajo de la presión atmosférica es

4.-La presión manométrica se representará en unidades de Pascal

5.-La presión absoluta se indicará en unidades de Pa (absoluta) ó lb/pulg 2

7.-el intervalo de variación normal de la presión atmosférica cerca de la superficie

Al nivel del mar la presión atmosférica estándar considerada para cálculos se
