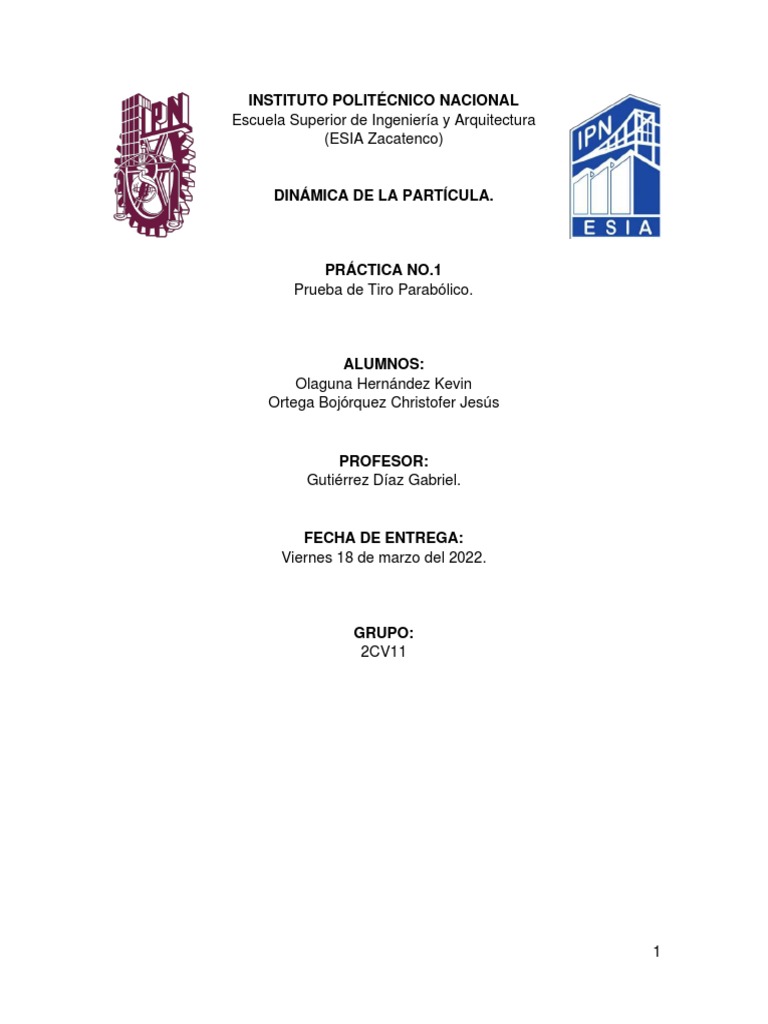

INSTITUTO POLITÉCNICO NACIONAL

Escuela Superior de Ingeniería y Arquitectura

(ESIA Zacatenco)

DINÁMICA DE LA PARTÍCULA.

PRÁCTICA NO.1
Prueba de Tiro Parabólico.

ALUMNOS:
Olaguna Hernández Kevin
Ortega Bojórquez Christofer Jesús

PROFESOR:
Gutiérrez Díaz Gabriel.

FECHA DE ENTREGA:
Viernes 18 de marzo del 2022.

GRUPO:
2CV11

1
 ÍNDICE

Contenido
INTRODUCCIÓN: ............................................................................................................................ 3
TIRO PARABÓLICO...................................................................................................................... 3
GASTO HIDRÁULICO ................................................................................................................... 4
METODOLOGÍA: ............................................................................................................................. 5
MATERIALES:.............................................................................................................................. 5
IMAGENES: ................................................................................................................................ 5
PROCEDIMIENTO: ...................................................................................................................... 6
RESULTADOS:................................................................................................................................. 8
OPERACIONES: ........................................................................................................................... 8
DIAGRAMA DE CUERPO LIBRE .................................................................................................... 9
CONCLUSIONES:........................................................................................................................... 10
BIBLIOGRAFÍA .............................................................................................................................. 10

2
 INTRODUCCIÓN:
TIRO PARABÓLICO
El tiro parabólico, además conocido como tiro oblicuo, se define de manera
conceptual arrojando un cuerpo con una rapidez que forma un ángulo α con la
horizontal, ver Figura 1. En tanto la Figura 2 muestra la representación del tiro
parabólico partiendo de una altura h.

Nota: Vectores de velocidad en tiro parabólico.

Nota: Tiro parabólico en una altura h

El movimiento parabólico o tiro oblicuo resulta de la composición de un movimiento
rectilíneo uniforme (MRU horizontal) y un movimiento rectilíneo uniformemente
acelerado de lanzamiento hacia arriba o hacia abajo (MRUA vertical).

3
 GASTO HIDRÁULICO
Hay que considerar algunos puntos importantes en el estudio de la hidrodinámica,
antes de continuar:
• Los líquidos en su totalidad son incomprensibles
• Debemos considerar despreciable a la viscosidad, recordando qué estos
principios son ideales, por lo que evitaremos la resistencia al flujo, así como
omitir las pérdidas de energía mecánica producidas por la viscosidad.
• El flujo debe suponerse estacionario o estable. Ya que esto ocurre cuando la
magnitud de la velocidad de toda partícula del líquido es similar al pasar por
el mismo punto.
Comprendido esto podemos hablar del gasto, él cuál es un concepto en física que
advierte que cuando un líquido fluye a través de cierta tubería hay una relación entre
el volumen del líquido y el tiempo que éste tarda en fluir.
Para ello veamos su fórmula:
Vol
G= ( )
t

Dónde:
• G = Es el gasto, expresado en [m3/s]
• Vol. = Es el volumen del líquido que fluye en [m3]
• t = Es el tiempo que tarda en fluir el líquido en [s]
Bien, pero no es la única fórmula para poder obtener el gasto, existe otra fórmula
que relaciona la magnitud de la velocidad del líquido y el área de la sección
transversal de la tubería.
Para conocer por ejemplo el volumen de líquido que pasa de la primera sección de
área a la segunda sección, basta con multiplicar el área, la magnitud de la velocidad
del líquido y el tiempo que tarda en pasar por los puntos.
V= Avt

De ésta misma fórmula podemos obtener la segunda fórmula de la que hemos

hablado.
Avt
G=( ) = AV
t

Dónde
• G = gasto en [m3/s].
• A = área de la sección transversal de la tubería, medida en [m]2.
• v = magnitud de la velocidad del líquido en [m/s]

4
 METODOLOGÍA:
El cuerpo en movimiento parabólico puede ser cualquier cosa: una pelota de futbol,
de tenis, un dardo, un misil, a todos ellos los denominaremos de manera
genérica proyectiles. (En física suele denominarse proyectil a cualquier cuerpo
lanzado en el espacio por la acción de una fuerza)
Por lo tanto, vamos a ocupar una partícula de agua que sale de una manguera,
debemos calcular la distancia que sale la partícula disparada de cierta altura
ocupando materiales caseros con los conocimientos previos.
MATERIALES:
• Soporte para la manguera nivelado
• Niveleta
• Flexómetro
• Brocas
• Amarrador de varilla
• Taladro
• Manguera
IMAGENES:

5
 PROCEDIMIENTO:
Se va a colocar la manguera en la tabla, con unas varillas se va a colocar para que
el extremo saliente de la partícula no pueda moverse, se ajustara con el amarrador
de varilla, con el nivel, corregir imperfecciones.

Después abrir el agua y dejar caer con una presión constante.

Medir la distancia y altura con el flexómetro, después comprobar con las fórmulas
ya conocidas.

Realizar varias pruebas con el objetivo de eliminar en lo más posible el margen de

error.

6
Y para terminar se midió el valor del área de la manguera para calcular los valores
con ayuda de un vernier, concluyendo que su diámetro era de 2.23 [cm].

7
 RESULTADOS:
Para la realización de esta práctica se realizaron 6 mediciones en las cuales se
buscaba obtener el valor de la altura en la que se dejaba caer, la distancia obtenida,
más aparte se obtuvieron dos valores más para después ser corroborados con los
cálculos matemáticos, los cuales eran el tiempo y el ángulo que alcanzaba.
Esos datos fueron recopilados en la siguiente tabla:
PRUEBA DE TIRO PARABÓLICO
ALTURA (y) DISTANCIA ALCANZADA (x) TIEMPO (t) ÁNGULO (α)
92.4 [cm] 34.5 [cm] 0.76 [s] 21°
92.5 [cm] 34.7 [cm] 0.56 [s] 21°
92.1 [cm] 34.4 [cm] 0.46 [s] 21°
91.90 [cm] 34.6 [cm] 0.62 [s] 21°
92.4 [cm] 34.4 [cm] 0.54 [s] 21°
92 [cm] 34 [cm] 0.588 [s] 21°
Nota: los datos obtenidos son aproximados y sujetos a fallo de la herramienta utilizada y el fallo
humano.

Al final de las mediciones y las varianzas se concluyó que la altura desde la que se
dejaba caer el agua era de 92 [cm], mientras que la distancia a partir de donde se
dejo caer fue de 34 [cm], a partir de eso se realizaron los calculos siguientes:
OPERACIONES:
• Para el ángulo
C.O C.O 34 [cm]
sen(α) = C.A ∴ α=arcsen (C.A) → α=arcsen (92 [cm]) → 21° 41’19.7”

• Operaciones:
Para la velocidad en el eje y (vy)
ay=9.81 [m/s2] ; yo=0.92 [m]
vf2 = vo2 + 2ay Δy
vf2=2(9.81 [m/s2])(-(-0.92 [m])) → vf2= 2(18.0504)
∴ 6.0084 [m/s]
Para el tiempo (t)
vf = vo + ay Δt ∴ tf = (vf - vo)/ ay
6.0084 [m/s]
tf = 9.81 [m/s2 ]
∴ tf = 0.6125 [s]
Para la velocidad en el eje x (vx)
xf = 0.34 [m]; tf = 0.6125 [s]; v= vo + vf
vo+vf
xf = xo + ( ) Δt → xf = xo + v Δt → v= xf/tf
2
0.34 [m]
v=0.6125 [s]
∴ 0.555 [m/s]

8
Para la velocidad total
v=√v𝑥2 + v𝑦2 → v = √(0.555[m/s])2 + (6.0084[m/s])2
∴ v=6.034[m/s]
Para el área de la manguera
d=2.23[cm]=0.0223[m]
πd2 π(0.0223[m])2
A= =
4 4
∴ A =3.9056 x10-4[m]2
Para el gasto
Q=VA
Q = (6.034 [m/s]) (3.9056 x10-4[m]2)
∴Q=2.3567 x10-3[m3/s]

DIAGRAMA DE CUERPO LIBRE

9
 CONCLUSIONES:
Con la realización de esta práctica nosotros como equipo identificamos la forma de
calcular los valores necesarios para la realización de un proyecto en el ámbito de la
ingeníeria cívil, el cual es una rampa que dirija el agua de una presa hacía el cual
no represente un riesgo para nuestra construcción, para ello hicimos uso de las
identidades trigonométricas y conocimientos de cinemática de la partícula con el
objetivo de obtener los valores con mayor precisión, y de esa forma limitar la
posibilidad de errores por algún fallo en el instrumento de medición, cosa que se
comprobó con la realización de las mediciones por medio del ensayo práctico.

BIBLIOGRAFÍA
• Movimiento Parabólico. (2022). Recuperado el 21 de marzo de 2022, de sitio
web Fisicalab.com: https://www.fisicalab.com/apartado/movimiento-
parabolico
• Educaplus.org. (2022). Cinemática. Recuperado el 21 de marzo de 2022, de
la web Educaplus.org: https://www.educaplus.org/movi/4_3tparabolico.html

10
