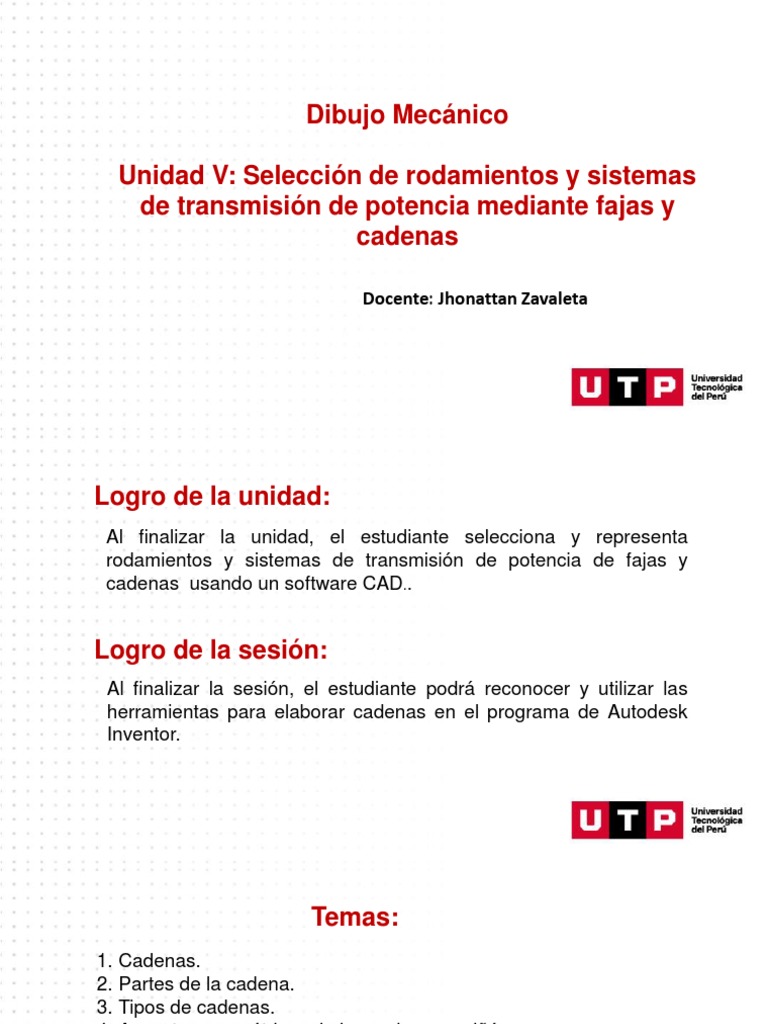

Dibujo Mecánico

Unidad V: Selección de rodamientos y sistemas

de transmisión de potencia mediante fajas y
cadenas

Docente: Jhonattan Zavaleta

Logro de la unidad:
Al finalizar la unidad, el estudiante selecciona y representa
rodamientos y sistemas de transmisión de potencia de fajas y
cadenas usando un software CAD..

Logro de la sesión:
Al finalizar la sesión, el estudiante podrá reconocer y utilizar las
herramientas para elaborar cadenas en el programa de Autodesk
Inventor.
 Temas:
1. Cadenas.
2. Partes de la cadena.
3. Tipos de cadenas.
4. Aspectos geométricos de las cadenas y piñón.
5. Designación de las cadenas según normas.
6. Designación de los piñones.
7. Algunas aplicaciones de cadenas.
8. Representación en planos.
9. Diseño de transmisión.
10. instalación.
11.Mantenimiento.
12.Cadenas en Autodesk Inventor.
 Cadenas
Las cadenas transmiten movimiento entre dos ruedas dentadas, las cuales están muy
alejadas.

Rueda dentada o piñón

Rueda dentada y cadena

Partes de la cadena
 Tipos de cadenas
TIPO NORMA REPRESENTACIÓN

Cadenas
transportadoras
y de transmisión
 Tipos de cadenas
TIPO NORMA REPRESENTACIÓN

Cadenas de carga
 Aspectos geométricos de las cadenas y piñón
d

Dp2 Dp1
β
β: ángulo de contacto
𝐷𝑝2 − 𝐷𝑝1
𝛽 = 2𝑐𝑜𝑠 −1 ( )
Di De 2𝐶
Dp
Longitud de la cadena primitiva (L):
𝐷𝑝1 − 𝐷𝑝2 2
𝐿 = 1.57 𝐷𝑝1 + 𝐷𝑝2 + 2𝐶 +
4𝐶
Número de eslabones(Lp):
𝑧1 + 𝑧2 0.025 𝑧2 − 𝑧1 2
𝑝 𝐿𝑝 = + 2𝐶𝑝 +
𝐷𝑝 = 𝜋 𝐷𝑒 = 𝐷𝑝 + 𝑑, 𝐷𝑖 = 𝐷𝑝 − 𝑑 2 𝐶𝑝
sin( ) 𝐶
𝑧 𝐶𝑝 =
𝑝
Dp: diámetro primitivo
C: distancia entre centros
p: paso
Cp: distancia entre los centros dados en pasos
d: diámetro de rodillo

𝜋
, 𝑒𝑠𝑡𝑎 𝑑𝑎𝑑𝑜 𝑒𝑛 𝑟𝑎𝑑𝑖𝑎𝑛𝑒𝑠, 𝑡𝑟𝑎𝑛𝑠𝑓𝑜𝑟𝑚𝑎𝑟𝑙𝑜 𝑎 𝑔𝑟𝑎𝑑𝑜𝑠 𝑠𝑒𝑥𝑎𝑔𝑒𝑠𝑖𝑚𝑎𝑙𝑒𝑠
𝑧
Designaciones de las cadenas según normas
Designación DIN –ISO : XXB-X
Donde los primeros dos dígitos multiplicados por 1/16 se obtiene el
paso en in. y el restante indica las hebras. Ejemplo: 12B-1-120
1 3
𝑝 = 12𝑥 = 𝑖𝑛. , 1 ℎ𝑒𝑏𝑟𝑎 𝑦 120 𝑒𝑠𝑙𝑎𝑏𝑜𝑛𝑒𝑠
16 4
Designación ANSI: XX-X
Donde el primer digito se multiplica por 1/8 para obtener el paso, el
siguiente dígito es para designar los siguiente:
0-cadena rodillos estándar
1-cadena liviana
5-cadena sin buje de rodillos
El numero luego del guion indica las hebras. Ejemplo: 25-1-120
1 1
𝑝 = 2 𝑥 = 𝑖𝑛. , 5 − 𝑐𝑎𝑑𝑒𝑛𝑎 sin 𝑏𝑢𝑗𝑒 𝑑𝑒 𝑟𝑜𝑑𝑖𝑙𝑙𝑜, 1 ℎ𝑒𝑏𝑟𝑎 y 120 eslabones
8 4
 Designación de los piñones
Tipos de piñones o ruedas
Designación: 05A19-2
Número de
hileras
Paso de la
cadena
Número de
Paso= 5x1/16”
dientes
Tipo de
piñón
 Algunas aplicaciones de las cadenas
• Las cadenas de transmisión: se utilizan en los campos de la industria,
principalmente como elemento simple de transmisión entre el elemento motor y el
eje de trabajo o de transmisión.
• Las cadenas transportadoras: se utilizan para trasladar cualquier objeto . La
construcción robusta de las cadenas les hace aptas para su uso en las condiciones
más duras.
• Las cadenas de carga: se utilizan en la construcción de maquinarias en general, en
elevadores o grúas, para elevar o descender pesos y cargas pesadas

Cadenas de
transmisión de
potencia
 Representación en planos

Las ruedas dentadas, siguen el

mismo criterios de representación
que los engranajes
 Representación en planos

La cadena se representa
esquemáticamente como una
línea fina de trazo y punto.
Diseño de transmisión

determinar la potencia de diseño:

𝑃𝑑 = 𝑃𝑥𝑛
Donde:
P: potencia transmitida
n: factor de servicio

OJO:
1hp=0.7457 KW

Tabla de factor de servicios usados

 Diseño de transmisión
Obtenido la potencia de diseño, usando “el diagrama
de selección de cadenas de transmisión de potencia”,
se puede determinar , el tipo de cadena y las
revoluciones que tendría el piñón conductor.

Si la cadena tiene más

de un ramal o hileras,
la potencia de diseño
se multiplica por el
factor correspondiente

Diagrama de selección de cadenas de transmisión de

potencia
 Diseño de transmisión
Cadena 08B-1

Dependiendo del tipo de

cadenas, las tablas muestran
la velocidad de revolución del
piñón conductor, las cuales
tienen una relación con el
número de dientes del mismo y
la potencia de diseño.
 Diseño de transmisión
• Ya obtenido el número de dientes del piñón conductor, se puede calcular el diámetro
primitivo de este.
• Si se conoce el índice de reducción, se pueden obtener los datos del piñón conducido
(diámetro primitivo, número de dientes):

𝑛1 𝑧2 𝐷𝑝2
𝑖= = =
𝑛2 𝑧1 𝐷𝑝1
Donde:
i=índice de reducción
n1:velocidad angular del piñón conductor Distancia al centro:
n2: velocidad angular del piñón conducido • Ideal es de 30 a 50 veces el paso de
z1: número de dientes del piñón conductor. la cadena
z2: número de dientes del piñón conducido • Mínimo, el arco de enrollamiento
sobre la rueda más pequeña, no
• El último proceso es determinar la longitud de la cadena debe ser menor a 120°.
• Máximo; es 80 veces el paso
 Instalación

1. Alineación de ejes Ajuste de la tensión

2. Alineación de las ruedas de la cadena
3. Instalación de la cadena
4. Ajuste de la tensión de la cadena
5. Arreglos o tipos de montaje
6. Ajustes de tensión

Arreglos o montajes

Ajuste de tensión por ruedas

locas, compensan el
aflojamiento
 mantenimiento
Usando lubricantes:
• Lubricar la superficie de contacto entre pernos
y bujes, entre rodillos y ruedas dentadas.
• Amortigua impactos
• Elimina el calor generado durante la operación.
• Elimina contaminantes
• Evita corrosión.

Condiciones del lubricante:

• Baja viscosidad
• Buena adherencia
• Propiedades anticorrosivas
• Capaz de mantener sus propiedades bajo las
condiciones de servicio. (temperatura,
humedad, etc).
Cadenas en Autodesk Inventor

cadenas
 Cadenas en Autodesk Inventor

Tipo de
cadena

restricción

Elección de la cadena, según

las normas y características
geométricas

Agregar más
ruedas
 Cadenas en Autodesk Inventor

Piñón 2
Piñon 1

Aspectos geométricos de las ruedas

Cadenas en Autodesk Inventor

Obtención de las
cadenas y ruedas en
Autodesk Inventor
 Ejercicio
Se requiere diseñar un sistema de transmisión con cadena, para ello se tiene los
siguientes datos:
Potencia transmitida= 1.44 KW
Factor de servicio= 1.8
Revoluciones del motor = 400 rpm
Índice de reducción=2
La cadena será de una sola hilera
Cadena recomendada 08B-1
 Conclusiones

• Las cadenas transmiten movimiento entre dos ruedas.

• La representaciones de las ruedas, es muy semejante a los engranajes revisados en
las clases anteriores.
• Las cadenas comúnmente se representan en forma de líneas y puntos.
• Para seleccionar cadenas y ruedas, dependen de diversos factores.
• El programa de Autodesk Inventor facilita el diseño, ya que tiene a su disposición
aspectos geométricos ya definidos
 Bibliografía

• Giesecke Mitchell, Spencer Hill, Digdon, Novack Lockhart (2006) Dibujo y

comunicación gráfica.
• JENSEN, CECIL HOWARD (2004) Dibujo y diseño en ingeniería,
McGraw Hill.
• FÉLEZ, JESÚS (2008) Ingeniería gráfica y diseño, Desk Edition.
