Estudio de Interferencias de Redes de Agua, Desagüe y Canales de Riego en Construcción de Puente

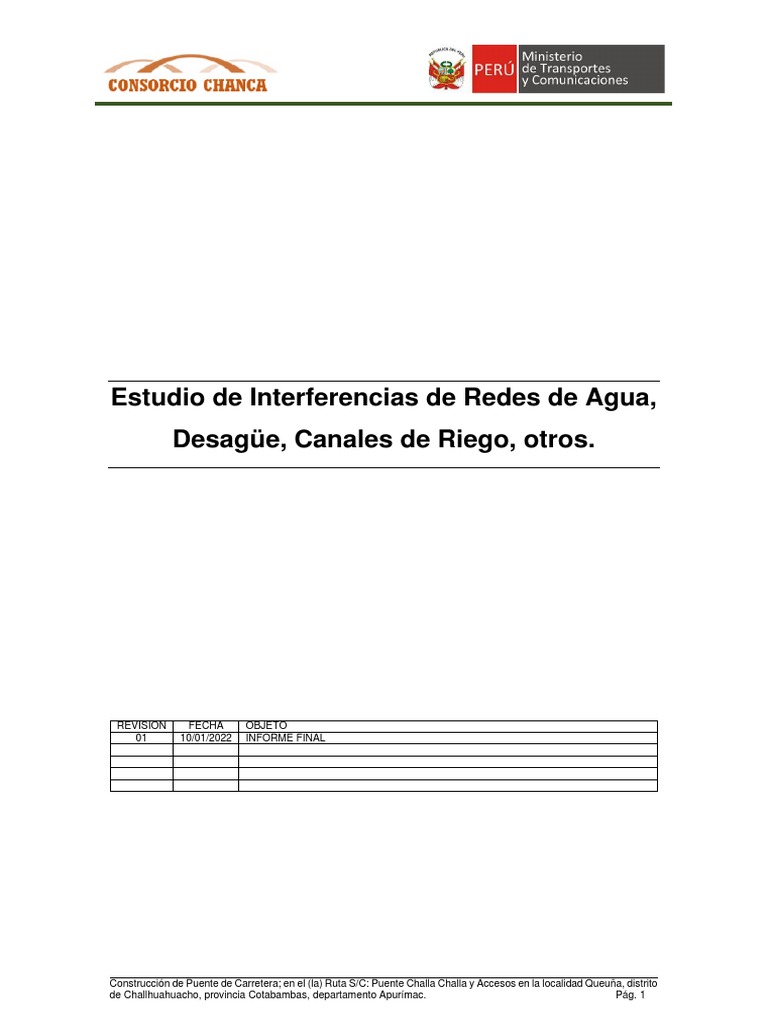

Estudio de Interferencias de Redes de Agua,
Desagüe, Canales de Riego, otros.
REVISIÓN FECHA OBJETO

01 10/01/2022 INFORME FINAL
Construcción de Puente de Carretera; en el (la) Ruta S/C: Puente Challa Challa y Accesos en la localidad Queuña, distrito
de Challhuahuacho, provincia Cotabambas, departamento Apurímac. Pág. 1
ÍNDICE
1.0 INTRODUCCIÓN ............................................................................................... 3
2.0 DESCRIPCION DEL PROYECTO...................................................................... 3
2.1 Acceso margen derecha ................................................................................. 3
2.2 Puente Challa Challa ...................................................................................... 6
2.3 Acceso margen izquierda ............................................................................... 8
3.0 ALCANCES DEL INFORME............................................................................. 11
4.0 PROCEDIMIENTO PARA LA IDENTIFICACIÓN DE INTERFERENCIAS ........ 11
4.1 Recopilación de Información Básica ............................................................. 11
4.2 Trabajo de Campo. ....................................................................................... 12
4.3 Trabajo de Gabinete. .................................................................................... 12
5.0 IDENTIFICACIÓN E INVENTARIO DE LAS INTERFERENCIAS ..................... 12
5.1 Redes de Agua. ............................................................................................ 12
5.2 Redes de Desagüe. ...................................................................................... 12
5.3 Redes de Canales de Riego. ........................................................................ 12
6.0 DESCRIPCIÓN DE INTERFERENCIA ............................................................. 13
6.1 Redes de Agua. ............................................................................................ 13
6.2 Redes de Desagüe. ...................................................................................... 13
6.3 Redes de Canales de Riego. ........................................................................ 13
7.0 PROPIETARIOS DE INTERFERENCIAS ......................................................... 13
8.0 GESTIONES REALIZADAS PARA CONOCIMIENTO DE PROYECTOS EN

CURSO O PROGRAMADOS (POR EXISTIR). ........................................................... 13
9.0 RESULTADOS ................................................................................................. 14
10.0 CONCLUSIÓN ................................................................................................. 14
11.0 ANEXOS .......................................................................................................... 14
1.0 INTRODUCCIÓN
En el presente documento, se presenta los resultados del inventario de las afectaciones

de servicios básicos de la infraestructura de servicios públicos (interferencias) referidos
a las instalaciones de redes de agua, desagüe y canales de riego, que se encuentren
afectados por estar dentro del área de construcción del proyecto.
Asimismo, se presenta los resultados de la investigación de proyectos en curso o
programados que puedan interferir en la ejecución de la obra.
2.0 DESCRIPCION DEL PROYECTO
El proyecto consiste en la construcción del Puente Challa Challa y Accesos, el mismo

que permitirá cruzar el río Jeuñamayo.
La propuesta de trazado de los accesos, se desarrolló a partir de la definición del eje del
puente, y la velocidad directriz, la misma que fue establecida en 30 km/h, considerando
las condiciones orográficas predominantes en la carretera en la que se ubica el puente,
de manera de evitar problemas de inconsistencia por la presencia del puente.
2.1 Acceso margen derecha

El acceso de la margen derecha propuesto tiene una longitud de 429.73 metros, que se
inicia en el empalme con la Ruta AP-962, trayectoria Emp- PE-3SF – Anta Anta, en sus
primeros 100 metros se desarrolla perpendicular a la Ruta AP-952, de forma coincidente
con la vía existente, en dicha progresiva la vía proyectada intersecta una futura calle de
la habilitación urbana existente, motivo por el cual se ha proyectado una intersección a
nivel, a partir de dicha longitud, el trazado abandona la vía existente, mediante la
incorporación de una curva a la izquierda de 50 m de radio, para a continuación seguir
con un alineamiento rectilíneo de 100 metros aproximadamente, para alcanzar la
ubicación propuesta del puente, al cual se propone ingresar con una curva a la derecha
de 50 m de radio.
Fuente: Estudio de Ingeniería, 2021.
Figura N° 1 Trazo propuesto - Acceso margen derecha km 0+000 – km 0+429.73
En relación a la rasante, en sus primeros 40 m se desarrolla con una pendiente

ascendente de 0.5%, adecuándonos al relieve del terreno natural, para a continuación
iniciar un descenso hacia el río Jeuñamayo, con una pendiente inferior a 6% hasta llegar
al km 0+184, donde continúa con una pendiente de 1.30% en descenso hasta el km
390, a partir del cual se propone una pendiente horizontal para el diseño del puente.
La sección tipo estará conformada por una calzada de 6.00 m, y bermas de 0.50 m a
cada lado. Las secciones transversales se desarrollan en corte, media ladera y relleno.

Figura N° 2 Sección Tipo en futura zona urbana
Figura N° 3 Sección Tipo en media ladera

Figura N° 4 Sección Tipo en relleno con barrera de seguridad en una lado

Figura N° 5 Sección Tipo en corte cerrado
Figura N° 6 Sección Tipo en relleno con barreras de seguridad en ambos lados
2.2 Puente Challa Challa

Teniendo en cuenta el análisis hidráulico resulta necesaria una estructura con una
apertura libre entre caras de paredes de estribos de 32 metros, se ha planteado un
puente de 33 m de luz.
De acuerdo con la especialidad de trazo, se plantea una calzada de 7 m de ancho,
destinada a albergar 2 carriles de 3.0 m cada uno, y dos bermas de 0.5 m en los
laterales. El puente estará esviajado 13º.
El puente contará con dos veredas elevadas de 1.20 m a cada lado. Como elemento de
contención lateral se plantea la ejecución de una barrera combinada de concreto,
rematada en su parte superior con unos perfiles metálicos, resultando un ancho total de
tablero de 9.91 m.
Para la luz y ancho de puente resultante se plantea un puente con un tablero formado
por 4 vigas de concreto postensado fabricadas en obra separadas 2.50 m entre ejes y
losa de concreto armado con un peralte de 22.5 cm sobre prelosas colaborantes (21 cm
de espesor nominal y 1.5 cm de sacrificio por ser el propio concreto de la losa la
superficie de rodadura). La sección de las vigas será la de vigas AASHTO tipo V (peralte
1.60 m), con el alma ampliada para permitir el paso de los ductos de postensado por
esta.
Figura N° 7 Planta del puente

Figura N° 8 Elevación del puente

Figura N° 9 Sección tipo
El peralte total del tablero resulta de 1.81 m, resultando una relación H/L de 0.055,
teniendo en cuenta que según la tabla 2.5.2.6.3-1 de las especificaciones AASHTO el
peralte mínimo tradicional para el tablero vano simple biapoyado con vigas de concreto
postensado es de 0.045·L (1.49 m), el tipo de viga seleccionado es adecuado para las
características del puente. La separación entre vigas de 2.50 m permitirá la ejecución
del tablero con el empleo de prelosas colaborantes prefabricadas.
El tablero contará con diafragmas uniendo las vigas en los estribos, y la parte central
del puente. Los diafragmas en los estribos serán paralelos al esviaje, mientras que el
diafragma central será perpendicular a las vigas.
Como estrategia de diseño sísmico se propone la colocación de topes sísmicos entre la
estructura y la subestructura, de forma que se impida el movimiento relativo entre la
subestructura y superestructura del puente.
De acuerdo con las inspecciones geotécnicas preliminares, el puente se cimentará
sobre rellenos aluviales competentes, por lo que de forma inicial se están planteando
cimentaciones directas para los estribos, pendiente de confirmar la viabilidad de esta
solución con las perforaciones y ensayos a realizar sobre el terreno.
2.3 Acceso margen izquierda

El acceso de la margen izquierda propuesto, tiene una longitud de 363.23 m, inicia con
un tramo rectilíneo de al menos 20 metros, para a continuación incorporar una curva de
50 metros de radio a la derecha, para así iniciar su ascenso con un trazado rectilíneo
hasta el km 0+700 aprovechando la topografía existente, y buscando alejarnos de los
taludes más empinados adyacentes al río. El trazado continúa con una curva a la
izquierda de 85 m de radio, hasta el km 0+802.12 en donde inicia una transición
planimétrica y altimétrica de 25 m, entre la vía proyectada y la vía existente, hasta el km
0+827.12, en donde empalma a la vía existente, en un punto que permitiría abandonar
el sector en desarrollo de la vía existente. En relación a la rasante, en sus primeros 30
m se desarrolla con una pendiente horizontal, que resulta de una prolongación de la
rasante del puente, para a continuación iniciar un ascenso, con una pendiente inferior a
6% hasta llegar al km 0+530 donde realiza un cambio de pendiente inferior a 4.05%
hasta el km 0+750, a partir del cual continúa con la misma pendiente de vía existente
(4.52%).
Figura N° 10 Trazo propuesto - Acceso margen izquierda km 0+463.89 – km 0+827.12
En relación a la rasante, en sus primeros 30 m se desarrolla con una pendiente

horizontal, que resulta de una prolongación de la rasante del puente, para a continuación
iniciar un ascenso, con una pendiente inferior a 6% hasta llegar al km 0+530 donde
realiza un cambio de pendiente inferior a 4.05% hasta el km 0+750, a partir del cual
continúa con la misma pendiente de vía existente (4.52%).
La sección tipo estará conformada por una calzada de 6.00 m, y bermas de 0.50 m a
cada lado. Las secciones transversales se desarrollan en corte cerrado, relleno y media
ladera.
Figura N° 11 Sección Tipo con Muro de suelo reforzado

Figura N° 12 Sección Tipo en corte cerrado
Figura N° 13 Sección Tipo en media ladera con barrera de seguridad en un lado
3.0 ALCANCES DEL INFORME
El presente informe de interferencias comprende:
• Redes de Agua.
• Redes de Desagüe.
• Redes de Canales de Riego.

Para fines del presente estudio, se considera como INTERFERENCIA a aquella
infraestructura de servicio público existente ubicada dentro del área de construcción del
proyecto, o en el área contigua a la misma, dentro del área de derecho de vía, y que
requiera ser reubicada para permitir la ejecución del proyecto.
4.0 PROCEDIMIENTO PARA LA IDENTIFICACIÓN DE INTERFERENCIAS
Con la finalidad de realizar la identificación de las interferencias del proyecto, se ha

seguido el siguiente procedimiento:
4.1 Recopilación de Información Básica

En esta actividad, se solicita al área de ingeniería el plano de topografía del proyecto,
con el área de construcción preliminar, para poder identificar en campo las
interferencias.
4.2 Trabajo de Campo.
Luego de evaluar la información proporcionada, se procede a la identificación e
inventario de la infraestructura de servicios públicos, que se encuentren dentro del área
de construcción preliminar, y dentro del área contigua a la misma, y que eventualmente
podrían constituir como interferencia.
Para cada posible interferencia, se identifica el tipo de red de servicio a la que pertenece,
se anota la información que pueda existir en la infraestructura, se toman las
coordenadas UTM con el apoyo de un GPS navegador, y se realizan fotografías de la
misma.
Complementariamente se entrevistará a las autoridades cercanas, para conocer las
empresas concesionarias de redes eléctricas y de telecomunicaciones presentes en la
zona de proyecto.
4.3 Trabajo de Gabinete.

Luego de realizar el trabajo de campo, se procede a la identificación de las
interferencias, requiriendo para ello el área de construcción final, que debe ser
alcanzada por el equipo de ingeniería.
A partir de la identificación de las interferencias, se procede a elaborar el plano de
interferencias e identificar los propietarios de la infraestructura afectada.
Finalmente se procede a elaborar el informe de interferencias.
5.0 IDENTIFICACIÓN E INVENTARIO DE LAS INTERFERENCIAS
5.1 Redes de Agua.

Durante los trabajos de campo NO se han identificado redes de agua.
5.2 Redes de Desagüe.

Durante los trabajos de campo NO se han identificado redes de desagüe.
5.3 Redes de Canales de Riego.

Durante los trabajos de campo NO se han identificado redes de canales de Riego.
6.0 DESCRIPCIÓN DE INTERFERENCIA
6.1 Redes de Agua.

NO se han identificados interferencias de redes de agua.
6.2 Redes de Desagüe.

NO se han identificados interferencias de redes de desagüe.
6.3 Redes de Canales de Riego.

NO se han identificados interferencias de redes de canales de riego.
7.0 PROPIETARIOS DE INTERFERENCIAS
El proyecto NO presenta interferencias de redes de agua, desagüe ni de canales de

riego.
8.0 GESTIONES REALIZADAS PARA CONOCIMIENTO DE PROYECTOS EN

CURSO O PROGRAMADOS (POR EXISTIR).
Se tramitó solicitudes de información de proyectos existentes, en curso o programados

a las siguientes entidades:
- Gobierno Regional de Apurímac. Ver Anexo 2.1.
- Municipalidad Provincial de Cotabambas Tambobamba. Ver Anexo 2.2.
- Municipalidad Distrital de Challhuahuacho. Ver Anexo 2.3.
- Autoridad Local del Agua Medio Apurímac Pachachaca. Ver Anexo 2.4.
Respondiendo a la fecha
- Municipalidad Distrital de Challhuahuacho. Ver Anexo 3.3.
- Autoridad Local del Agua Medio Apurímac Pachachaca. Ver Anexo 3.4.
9.0 RESULTADOS
Se analizó la información enviada por la Municipalidad Distrital de Challhuahuacho (la

versión editable se encuentra en la carpeta del Anexo 3.3), en donde envían planos del
proyecto de saneamiento de las comunidades campesinas. Se superpuso el Derecho
de Vía del presente Proyecto en los planos de saneamiento, y se verificó que NO hay
interferencias para el proyecto del Puente Challa Challa y Accesos, debido a que dichos
planos pertenecen a proyectos ubicadas en otras comunidades campesinas y no al del
presente proyecto.
10.0 CONCLUSIÓN
El presente proyecto NO tiene interferencias de redes de agua, desagüe ni de canales

de riego.
11.0 ANEXOS
Anexo 1: Plano de Interferencia.

Anexo 2: Copia de Documentación Emitida.
Anexo 3: Copia de Documentación Recibida.
Anexo 1
PLANOS DE INTERFERENCIAS
Anexo 2
Anexo 2.1
GOBIERNO REGIONAL DE APURÍMAC
Carta Nº 002-2022/CC/RL
Lima, 06 de enero de 2022
Señores:
GOBIERNO REGIONAL DE APURIMAC
Jr. Puno N°107, Abancay – Apurímac.
Atención : Mg. Raúl Gutiérrez Rodas.

Gerente General Regional de Apurímac.
Asunto : Reitero Solicitud de Información de Interferencias.
Referencia : a) Carta N° 070-2021/CC/RL del 09.jun.2021
b) Contrato N°099-2020-MTC/21 - Servicio de
Consultoría de Obra Elaboración del Expediente
Técnico de Obra de los Puentes y Accesos PAQUETE
1: (1) Construcción de Puente de Carretera; en el (la)
Ruta S/C: Puente Challa Challa y Accesos en la
Localidad Queuña, Distrito de Challhuahuacho,
Provincia Cotabambas, Departamento Apurímac; (2)
Construcción de Puente de Carretera; en el(la) Ruta
S/C: Puente Ccahuapirhua II y Accesos en la Localidad
Ccahuapirhua, Distrito de Challhuahuacho, Provincia
Cotabambas, Departamento Apurímac; y (3)
AP-955: Puente Chicñahui y Accesos en la Localidad
Chicñahui, Distrito de Challhuahuacho, Provincia
Cotabambas, Departamento Apurímac.
De nuestra consideración:
Me es grato dirigirme a Usted, para informarle que mi representada, viene desarrollando el

servicio de la referencia b), para PROVIAS DESCENTRALIZADO del Ministerio de
Transportes y Comunicaciones – MTC, el cual, contempla la elaboración de tres (03)
Expedientes Técnicos de Obra para la Construcción de Puentes y Accesos, en donde se
incorpora los Estudios de Interferencias de infraestructuras de saneamiento, canales de
riego, redes eléctricas y redes de telecomunicaciones de proyectos existentes, en curso o
programados.
Habida cuenta de lo indicado, recurrimos a usted, para reiterar nuestra solicitud de la

referencia a), en donde solicitamos se nos informen lo siguiente:
1. La existencia de redes de saneamiento, canales de riego, redes eléctricas, redes de

telecomunicación y proyectos de irrigación e hidroenergéticos en las tres (03) zonas
de estudio (localidad de Queuña, Ccahuapirhua y Chicñahui).
2. Si en las tres (03) zonas de nuestros proyectos viales, vuestra representada cuenta
con expedientes técnicos de proyectos en curso o programados (localidades de
Queuña, Ccahuapirhua y Chicñahui).
3. Indicarnos la inexistencia de proyectos por parte de su representada.
Calle Corot 147 - San Borja – Lima 15037 - Perú

Telef. : (51) 345-9115
Email: consorciochanca@gmail.com
Para atención de lo solicitado remitimos, adjunto, la siguiente información: Planos de

Derecho de Vía de los tres Proyectos Viales, mediante la siguiente ruta drive:
https://drive.google.com/drive/folders/1La07ZhyMKj-LQ6aR3e34qh_x7hulZjAZ?usp=sharing
En caso la información solicitada resulte voluminosa, sugerimos que la misma, sea

alcanzada en forma digital, a través de nuestra dirección de correo electrónico abajo
señalado o al Especialista Ing. Manuel Palma Ricci (manuel.palma.azize@gmail.com).
Sin otro en particular, quedamos a la espera de la atención de la presente, la misma que

resulta de suma importancia para la ejecución de los proyectos viales.
Atentamente,

Telef. : (51) 345-9115
ANEXO
Carta N°070-2021/CC/RL

Telef. : (51) 345-9115
Lima, 09 de junio del 2021
Señor:
GOBIERNO REGIONAL DE APURIMAC
Jr. Puno N° 107, Abancay – Apurímac.
Atención : Mg. Raúl Gutiérrez Rodas.

Gerente General Regional de Apurímac.
Asunto : Solicita información de interferencias.
Referencia : Contrato N°099-2020-MTC/21 - Servicio de Consultoría de Obra
Elaboración del Expediente Técnico de Obra de los Puentes y
Accesos PAQUETE 1:
(1) Construcción de Puente de Carretera; en el (la) Ruta S/C:
Puente Challa Challa y Accesos en la Localidad Queuña, Distrito de
Challhuahuacho, Provincia Cotabambas, Departamento Apurímac;
(2) Construcción de Puente de Carretera; en el(la) Ruta S/C: Puente
Ccahuapirhua II y Accesos en la Localidad Ccahuapirhua, Distrito de
Challhuahuacho, Provincia Cotabambas, Departamento Apurímac; y
(3) Construcción de Puente de Carretera; en el(la) Ruta AP-955:
Puente Chicñahui y Accesos en la Localidad Chicñahui, Distrito de
Challhuahuacho, Provincia Cotabambas, Departamento Apurímac.
Me es grato dirigirme a Usted, para informarle que mi representada, viene desarrollado el

servicio de la referencia para PROVIAS DESCENTRALIZADO del Ministerio de Transporte y
Comunicaciones – MTC, el cual, contempla la elaboración de tres (03) Expedientes
Técnicos para Construcción de Puentes y Accesos, en donde se desarrolla el estudio de
interferencias de infraestructuras de saneamiento, canales de riego, redes eléctricas y redes
de telecomunicaciones de proyectos existentes, de proyectos en curso o programados.
Habida cuenta de lo indicado, recurrimos a usted, para que nos informen lo siguiente:
1. La existencia de redes de saneamiento, de canales de riego, de redes eléctricas,

redes de telecomunicación y de proyectos de irrigación e hidroenergéticos en las tres
(03) zonas de estudios (localidades de Queuña, Ccahuapirhua y Chicñahui).
Para atención de lo solicitado remitimos adjunto la siguiente información: planos de áreas de

construcción de los tres (03) proyectos viales, mediante la siguiente ruta drive:
Calle Corot 147

San Borja – Lima 15037 - Perú
Telef.: (51-1) 345 9115
En caso que la información solicitada resulte voluminosa, sugerimos que la misma, sea
alcanzada en formato digital, a través de nuestra dirección de correo electrónico abajo
Si vuestra representada no cuenta con proyectos en curso o programados en el corto plazo,

agradeceremos tener en cuenta nuestro proyecto vial, para sus futuros proyectos.
Sin otro particular, quedamos a la espera de la atención de nuestra solicitud, la misma que
resulta de suma importancia para la ejecución del proyecto vial.
Atentamente.
Calle Corot 147

Telef.: (51-1) 345 9115
ANEXO

Telef. : (51) 345-9115
6/1/22 16:21 Gmail - Gobierno Regional de Apurimac - Mesa de Partes Virtual
CONSORCIO CHANCA <consorciochanca@gmail.com>
Gobierno Regional de Apurimac - Mesa de Partes Virtual

GRAPURIMAC - MESA DE PARTES VIRTUAL 6 de enero de 2022,
<soporte@regionapurimac.gob.pe> 16:19
Responder a: soporte@regionapurimac.gob.pe
Para: CONSORCIOCHANCA@gmail.com
GOBIERNO REGIONAL DE APURÍMAC - MESA DE PARTES VIRTUAL
CONFIRMACIÓN DE REGISTRO DE DOCUMENTO SIGE
Su solicitud en mesa de partes virtual acaba de ser registrado en el SIGE con

código:243
CONSULTE TU TRAMITE
Este mensaje de correo electrónico se ha enviado desde una dirección exclusivamente para envíos
de correos electrónicos. No responda a este mensaje.
Gobierno Regional de Apurímac
Mesa de Partes Virtual

Copyright 2020
https://mail.google.com/mail/u/3/?ik=ca65657a5b&view=pt&search=all&permmsgid=msg-f%3A1721241690083753194&simpl=msg-f%3A1721241… 1/1
Anexo 2.2
MUNICIPALIDAD PROVINCIAL DE
COTABAMBAS TAMBOBAMBA
Lima, 06 de enero de 2022
Señores:
MUNICIPALIDAD PROVINCIAL COTABAMBAS TAMBOBAMBA
Plaza de Armas Tambobamba S/N – Cotabambas - Apurímac.
Atención : Sr. Gaspar Vargas Condori.

Alcalde Provincial.
Asunto : Reitero Solicitud de Información de Interferencias.
Referencia : a) Carta N°071-2021/CC/RL del 09.jun.2021
b) Contrato N°099-2020-MTC/21 - Servicio de
Consultoría de Obra Elaboración del Expediente
Técnico de Obra de los Puentes y Accesos PAQUETE
1: (1) Construcción de Puente de Carretera; en el (la)
Ruta S/C: Puente Challa Challa y Accesos en la
Localidad Queuña, Distrito de Challhuahuacho,
Provincia Cotabambas, Departamento Apurímac; (2)
S/C: Puente Ccahuapirhua II y Accesos en la Localidad
Ccahuapirhua, Distrito de Challhuahuacho, Provincia
Cotabambas, Departamento Apurímac; y (3)
AP-955: Puente Chicñahui y Accesos en la Localidad
Chicñahui, Distrito de Challhuahuacho, Provincia
Cotabambas, Departamento Apurímac.
Me es grato dirigirme a Usted, para informarle que mi representada, viene desarrollando el

servicio de la referencia b), para PROVIAS DESCENTRALIZADO del Ministerio de
Transportes y Comunicaciones – MTC, el cual, contempla la elaboración de tres (03)
Expedientes Técnicos de Obra para la Construcción de Puentes y Accesos, en donde se
incorpora los Estudios de Interferencias de infraestructuras de saneamiento, canales de
riego, redes eléctricas y redes de telecomunicaciones de proyectos existentes, en curso o
programados.
Habida cuenta de lo indicado, recurrimos a usted, para reiterar nuestra solicitud de la

referencia a), en donde solicitamos se nos informen lo siguiente:
1. La existencia de redes de saneamiento y de canales de riego, en las tres (03) zonas

de estudio (localidad de Queuña, Ccahuapirhua y Chicñahui).
3. Indicarnos la inexistencia de proyectos por parte de su representada.

Telef. : (51) 345-9115
Para atención de lo solicitado remitimos, adjunto, la siguiente información: Planos de

Derecho de Vía de los tres Proyectos Viales, mediante la siguiente ruta drive:
En caso la información solicitada resulte voluminosa, sugerimos que la misma, sea

alcanzada en forma digital, a través de nuestra dirección de correo electrónico abajo
Sin otro en particular, quedamos a la espera de la atención de la presente, la misma que

resulta de suma importancia para la ejecución de los proyectos viales.
Atentamente,

Telef. : (51) 345-9115
ANEXO

Telef. : (51) 345-9115
Señor:
MUNICIPALIDAD PROVINCIAL COTABAMBAS TAMBOBAMBA
Plaza de Armas Tambobamba S/N – Cotabambas - Apurímac.
Atención : Sr. Gaspar Vargas Condori.

Alcalde Provincial
Accesos PAQUETE 1:

interferencias con infraestructuras de saneamiento y de canales de riego de proyectos
existentes, de proyectos en curso o programados.
1. La existencia infraestructuras de saneamiento y de canales de riego en las tres (03)

zonas de estudios (localidades de Queuña, Ccahuapirhua y Chicñahui).
2. Si en las (03) zonas de nuestros proyectos viales, vuestra representada cuenta con
expedientes técnicos de proyectos en curso o programados (localidades de Queuña,
Ccahuapirhua y Chicñahui)

Calle Corot 147

Telef.: (51-1) 345 9115
Si vuestra representada no cuente con proyectos en curso o programados en el corto plazo,

Atentamente.
Calle Corot 147

Telef.: (51-1) 345 9115
ANEXO
Cargo Carta N°003-2022/CC/RL

Telef. : (51) 345-9115
6/1/22 14:32 TRAMITE VIRTUAL - MPCT
N° TRÁMITE: D7547CU-4671 - Situación actual: ENVIADO
Fecha y hora de recepción: 06/01/2022 14:24:29
Fecha de inicio de trámite: 06/01/2022 14:24:29
Documento entrante: CARTA
Número de folios: 6
Asunto: REITERACIÓN DE SOLICITUD DE INFORMACIÓN DE INTERFERENCIAS
Remite: CONSORCIO CHANCA
Correo: consorciochanca@gmail.com
https://www.muniprovincialcotabambas.gob.pe/Tramite/Portada/MesaVirtual 1/1
Anexo 2.3
MUNICIPALIDAD DISTRITAL DE
CHALLHUAHUACHO
Señor:
MUNICIPALIDAD DISTRITAL DE CHALLHUAHUACHO
Plaza de Armas S/N, Challhuahuacho – Cotabambas - Apurímac.
Atención : Mg. Porfirio Gutiérrez Paniura.

Alcalde Distrital de Challhuahuacho.
Accesos PAQUETE 1:

interferencias con infraestructuras de saneamiento y de canales de riego de proyectos
existentes, de proyectos en curso o programados.
1. La existencia infraestructuras de saneamiento y de canales de riego en las tres (03)

zonas de estudios (localidades de Queuña, Ccahuapirhua y Chicñahui).
Queuña, Ccahuapirhua y Chicñahui)

Calle Corot 147

Telef.: (51-1) 345 9115

Atentamente.
Calle Corot 147

Telef.: (51-1) 345 9115
Anexo 2.4.
AUTORIDAD LOCAL DEL AGUA MEDIO
APURÍMAC PACHACHACA
Señor:
AUTORIDAD LOCAL DEL AGUA MEDIO APURIMAC PACHACHACA
Jr. Junín 539, Abancay – Apurímac.
Atención : Ing. Luis Alberto Díaz Morales.

Administrador Local del Agua.
Accesos PAQUETE 1:

interferencias con infraestructuras de canales de riego de proyectos existentes, de proyectos
en curso o programados.
1. La existencia infraestructuras de canales de riego en las tres (03) zonas de estudios

(localidades de Queuña, Ccahuapirhua y Chicñahui).

Calle Corot 147

Telef.: (51-1) 345 9115

Atentamente.
Calle Corot 147

Telef.: (51-1) 345 9115
Anexo 3
Anexo 3.1
GOBIERNO REGIONAL DE APURÍMAC
23/2/22, 14:33 Gmail - SALUDOS CONSORCIO CHANCA
Manuel Palma <manuel.palma.azize@gmail.com>
SALUDOS CONSORCIO CHANCA

1 mensaje
hugo leonidas acosta grandez <hlag_hugo@hotmail.com> 23 de febrero de 2022, 13:53

Para: "manuel.palma.azize@gmail.com" <manuel.palma.azize@gmail.com>
Cc: "jraf199730@gmail.com" <jraf199730@gmail.com>
Estimado Ing. Palma, muy buenas tardes, mi nombre es Hugo Acosta,

soy el coordinador del Proyecto: “MEJORAMIENTO
Y AMPLIACION
DE CORREDOR TRANSANDINO EN LAS PROVINCIAS DE
COTABAMBAS - ANTABAMBA Y AYMARAES - DEPARTAMENTO
DE APURIMAC”.
La presente tiene por finalidad responder la carta adjunta Nº002-
2022/CC/RL, en la cual se nos proporciona la ubicación de los 03
puentes que vivne desarrollando el expediente tecnico.
Adjunto al correo el kml del proyecto, en el cual podrá visualizar que

los 03 puentes no son afectados por la vía.
Agradecerle por la atención brindada al proyecto.
Atte;:
_____________________________
Ing. Hugo Leonidas Acosta Grandez
Cel: 983665003, RPM: #665000
2 adjuntos
KML CARRETERA EXISTENTE A 500 METROS.kmz
4142K
CONSORCIO CHANCA.pdf
458K
https://mail.google.com/mail/u/0/?ik=83d9f4c525&view=pt&search=all&permthid=thread-f%3A1725581155919078933&simpl=msg-f%3A17255811… 1/1
Anexo 3.2
MUNICIPALIDAD PROVINCIAL DE
COTABAMBAS TAMBOBAMBA
En el presente anexo no se adjunta ninguna repuesta por parte de la Municipalidad
Provincial de Cotabambas Tambobamba, por no existir esta.
Anexo 3.3
MUNICIPALIDAD DISTRITAL DE
CHALLHUAHUACHO
CARRETERA A
N
N
RESER. EXISTENTE N° 01
3945
W E V=2 m3
W E E=792534.000
O
RIACHUEL
3950
N=8430624.000
AFIRMADA
CARRETERA
S
3955
COTA=4015.00 msnm
3960
AFIRMADA
3965
CARRETERA
01
3970
CAPT. EXISTENTE N° 01
S "CHALLA CHALLA"
3975
02
LE
CARROZAB
E=792550.000
TROCHA
3980
RIACHUELO
1" TUB. PV N=8430619.000
C-10 Ø= C DE 1"
3985
SECTOR HUALLPAMAYO
C COTA=4021.00 msnm
TUB PV
3990
QUEUÑA
HUANCUIRE-CHALLHUAHUACHO
RIO
CARRETERA AFIRMADA
C-9
SECTOR CHALLA CHALLA
E=792150
E=792300
E=792450
E=792600
"
RIO QUEUÑA
TROCHA
1/2
3995
CARROZA
BLE
SECTOR HUALLPAMAYO
TUB
Ø=
TROCHA
CARROZ
ABLE
PVC C-1
400
N=8430600 N=8430600 0 Ø= N=8430600
0
3/4"
400
AFIRMADA
CARRETERA
4010
4015
402
0
4025
PLANO ESQUEMA DE LOCALIZACION
4030
1/20 000
4035
4040
4045
4050
4055
4060
4065
4070
4075
4080
3950
DA
MA
AFIR
E=792150
E=792300
E=792450
E=792600
RA
ETE
N=8430450 N=8430450 N=8430450
RR
CA
C-17
3965
3970
3975
80
39
3985
3990
3995
4000
05
40
TUB PV
10
40
C C-10
15
40
Ø=3/
20
40
25
4"
40
30
40
35
40
40
40
5
C-16
404
0
405
5
405
4060
5
E=792150
E=792300
E=792450
E=792600
406
70
40
4075
N=8430300 N=8430300 N=8430300
0
408
5
408
5
408
LE
AB
OZ
Empalma con Lamina 02
RR
CA
HA
4080
OC
TR
4075
4070
4065
3960
406
0
E=792150
E=792300
E=792450
E=792600
3965
N=8430150 N=8430150 N=8430150
405
5
3970
LEYENDA
405
CRP EXISTENTE N° 01
0
3975
E=792254.184 CURVA SECUNDARIA

N=8430115.120
COTA=3999.835 msnm CURVA PRINCIPAL 3940
40
3980
45
N
NORTE MAGNETICO W E
C-15
40
S
40
3985
PRONOEI
Ø=1/
EJE DE RIO Y/O QUEBRADA
40
35
2"
3990
CARRETERA AFIRMADA
40
30
40
CAPTACION
3995
25
4"
C-10 Ø=3/
TUB PVC RESERVORIO
40
4000
20
C-13
Ø=1/
C-10 SECTOR CHALLA CHALLA

C-14
2"
40
SECTOR HUALLPAMAYO
15
400
CRP TIPO 7
5
4010
PASE AEREO
CASA (BENEFICIARIO)
400
5
HUACHO
400
0
CARRETERA AFIRMADA
DESCRIPCION DE TUBERIA-SECTOR CHALLA CHALLA

3995
HUANCUIRE-CHALLHUA
TUBERIA EXISTENTE PVC SAP C-10, DN=1"

E=792150
E=792300
E=792450
E=792600
3990

N=8430000 N=8430000 N=8430000
3985
TUBERIA EXISTENTE PVC SAP C-10, DN=3/4"
TUBERIA EXISTENTE PVC SAP C-10 DN=1/2"

(Conexion Domiciliaria)
3980
PLANO DEL SISTEMA EXISTETE

ESCALA: 1/1000
3975
3960
3965
3970
MUNICIPALIDAD DISTRITAL DE CHALLHUAHUACHO PERFIL DE PROYECTO UBICACION JEFE DE ESTUDIO:

ING.LUCHO K. MALLMA RAMIREZ
ESPECIALIDAD: APROBADO: APROBADO: PLANO: ESCALA: PLANO N°:
CIP N° 194631
LOCALIDADES : CHALLA CHALLA Y HUALLPAMAYO
DISEÑO:
MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO DE AGUA POTABLE Y SANEAMIENTO INDICADA PSE-01
PORFIRIO GUTIERREZ PANIURA C. POBLADO : QUEUÑA
ING. FILIO DAMIAN VILLCAS HURTADO
CIP N° 211769 SISTEMA EXISTENTE-CHALLA CHALLA Y HUALLPAMAYO
RURAL EN LAS LOCALIDADES DE ANCHACALLA, YURACCMAYO, SURACA, DISTRITO : CHALLHUAHUACHO REVISION:
ALCALDE HIDRAULICA FECHA:
ING. HOJA:
GESTION 2019-2022 HUALLPAMAYO Y CHALLA CHALLA DEL CENTRO POBLADO DE QUEUÑA, DISTRITO DE PROVINCIA : COTABAMBAS CIP N°
CHALLHUAHUACHO - COTABAMBAS - APURIMAC".

DIBUJO:
. FECHA: JULIO DEL 2020
1/3
DPTO : APURIMAC FECHA:
N N
W E
3955
E=791400
E=791550
E=791700
E=791850
E=792000
S LO
RIACHUE
W E
CARRETERA AFIRMADA
4020
N=8430300 N=8430300 N=8430300 N=8430300 N=8430300
4015
4010
AFIRMADA
RA
01
CARRETE
400
5
02
BLE
CARROZA
TROCHA
S
RIACHUELO
"HUALLPAMAYO" SECTOR HUALLPAMAYO
QUEUÑA
HUANCUIRE-CHALLHUAHUACHO
E=790990.837
RIO
CARRETERA AFIRMADA
RIO QUEUÑA
TROCHA
N=8430189.230
CARROZ
ABLE
SECTOR HUALLPAMAYO
TROCH
COTA=4013.070 msnm
A
CARRO
ZABLE
AFIRMADA
CARRETERA
E=790950
E=791100
400
5
N=8430150 N=8430150
1/20 000
C-19
LEYENDA
3955
0
402
CURVA SECUNDARIA
4015
CURVA PRINCIPAL 3940
3955
ELO
4010
N
3955
CHU
NORTE MAGNETICO W E
S
RIA
39
SECTOR HUALLPAMAYO
3960
55
CARRETERA AFIRMADA
E=791400
E=791550
E=791700
E=791850
E=792000
N=8430150 N=8430150 N=8430150 N=8430150 N=8430150 CAPTACION
RESERVORIO

SECTOR HUALLPAMAYO
CRP TIPO 7
3955
PASE AEREO
CASA (BENEFICIARIO)
C-22 C-15
C-21 PRONOEI
3950
C-20 DESCRIPCION DE TUBERIA-SECTOR HUALLPAMAYO
C-14 TUBERIA EXISTENTE PVC SAP C-10, DN=1"

5
394 (Conexion Domiciliaria)
3945
3950
ÑA
EU
QU
O
RI
3970
E=791400
E=791550
E=791700
E=791850
E=792000
N=8430000 N=8430000 N=8430000 N=8430000 N=8430000
PASE AEREO EXISTENTE N° 01
70
39

5
396
60
39
5
395
ÑA
3950
TR
RIO QUEU
OC
H
5
395
AC
AR
395
RO
5
5
395
ZA
394
5
BL
3960
E
3945
SECTOR HUALLPAMAYO
3950
TR
OC
HA
3955
CA
RRO
ZA
B LE
E=791400
E=791550
E=791700
E=791850
E=792000
N=8429850 N=8429850 N=8429850 N=8429850 N=8429850
PLANO DEL SISTEMA EXISTENTE

ESCALA: 1/1000
UBICACION JEFE DE ESTUDIO: ESPECIALIDAD: APROBADO: APROBADO: PLANO: ESCALA: PLANO N°:
PERFIL DE PROYECTO ING.LUCHO K. MALLMA RAMIREZ
MUNICIPALIDAD DISTRITAL DE CHALLHUAHUACHO LOCALIDADES : CHALLA CHALLA Y HUALLPAMAYO
CIP N° 194631
DISEÑO:
PORFIRIO GUTIERREZ PANIURA MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO DE AGUA POTABLE Y SANEAMIENTO C. POBLADO : QUEUÑA
CIP N° 211769
SISTEMA EXISTENTE-CHALLA CHALLA Y HUALLPAMAYO INDICADA PSE-02
ALCALDE RURAL EN LAS LOCALIDADES DE ANCHACALLA, YURACCMAYO, SURACA, DISTRITO : CHALLHUAHUACHO REVISION:
ING.
HIDRAULICA FECHA:
HOJA:
DIBUJO:
JULIO DEL 2020
2/2
CHALLHUAHUACHO - COTABAMBAS - APURIMAC". DPTO : APURIMAC . FECHA: FECHA:
N
N
W E 0+680
01
0+660
0+700
0+640
0+720
0+620
0+740
0+600
0+760
0+580
0+780
0+560
0+800
0+540
0+820
0+520
0+840
0+500
0+860
0+480
0+460
0+880
0+440
0+420
0+900
0+400
0+380
0+360
0+340
0+320
0+300
0+920
0+280
0+260
0+240
0+220
0+200
0+180
0+940
S
0+160
0+960
0+140
LO
0+120
0+980
RIACHUE
0+100
02
1+000
0+080
W E
0+060
1+020
VP-02
Ø=3/4"
0+040
1+040
0+020
CARRETERA AFIRMADA
1+060
0+000
1+080
1+100
1+120
1+140
1+160
1+180
TANQUE
V:250L
DE
1+200
HDPE
0+119
1+220
0+100
0+080
1+240
0+060
1+260
04
E=793050
E=793200
E=793350
E=793500
0+040
1+280
0+020
1+300
0+000
1+320
A
1+340
AFIRMAD
1+360
RA
CARRETE
1+380
1+400
03
1+420
1+440
1+460
N=8431050 N=8431050 N=8431050 N=8431050
1+480
1+500
1+520
PROYECTADO
PASE CARRETERA 03
L = 5.00 M.
1+540
1+560
1+580
BLE
CARROZA
1+600
TROCHA
1+620
1+640
06
1+660
RIACHUELO
1+680
1+700
1+720
1+740
1+760
VP-04
Ø=3/4"
1+780
1+800
1+820
1+821
S
SECTOR HUALLPAMAYO
VC-01
Ø=3/4"
VC-02
VC-03
Ø=3/4"
Ø=1"
PROYECTADO
PASE CARRETERA 01
L = 5.00 M.
VA-01
Ø=3/4"

VP-03
Ø=3/4" CANT= 09 BENEFICIARIOS
01 PRONOEI
HUACHO
TROCHA
AFIRMADA
HUANCUIRE-CHALLHUA
CARROZ
CARRETERA
ABLE
SECTOR HUALLPAMAYO
CANT=04 BENEFICIARIOS TROCH
A
CARRO
ZABLE
05
AFIRMADA
CARRETERA
VC-04
Ø=3/4"
PROYECTADO
PASE CARRETERA 02
L = 5.00 M.
VP-01
Ø=3/4"

1/20 000
LEYENDA
0+6 CURVA SECUNDARIA

20
0+6 N
00
TUB NORTE MAGNETICO W E
. PV
C C- S
0+5 10 Ø
80 =2 DETALLE DE ZANJA EN TERRENO NORMAL-COMPACTO EJE DE RIO Y/O QUEBRADA
9.4m
m (1
0+5 ") CARRETERA AFIRMADA
60 ROCA SUELTA
BM
4125
0+5
40 CAPTACION
E=793050
E=793200
E=793350
E=793500
0+5 RESERVORIO
20
VALVULA DE CONTROL
N=8430900 N=8430900 N=8430900 N=8430900
0+5 VALVULA DE PURGA
00 4130
DETALLE DE ZANJA EN ROCA SUELTA
0+48 SECTOR HUALLPAMAYO
0
0+46 CRP TIPO 7
0
0+44 CAMARA DISTRIBUIDORA
0
DESCRIPCION PARA TRABAJOS EN ZANJA
0+420 4135 La zanja donde se alojara la tuberia sera de PASE DE CARRETERA
0+400 0.40mx0.50m min.
0+380 BM:01
Contara con una cama de arena de 5 cm de espesor.
0+360 El relleno compactado sera con material Zarandeado PASE AEREO
0+340 TUB. PVC C-10 apizonado con pizon de mano.
0+320 Ø=29.4mm (1" El resto del relleno sera con material producto de la CASA (BENEFICIARIO)
4145 )
0+300 excavacion seleccionado a mano.
0+280 PILETA - UBS
0+260 4140
0+240
4150
0+220
0+200 4140
0+180
4155
4145 CUADRO DE NORMAS TECNICAS
0+
160
4160
0+
140
4150
LO
0+12 UE
0 TUB CH
. PV RI
A
C C- LONGITUD (m) TIPO TUBERIA
0+10
10 Ø DESCRIPCION DE TUBERIA-SECTOR CHALLA CHALLA
5
=2
415
0 9.4m
m (1 TUBERIA PROYECTADA PVC SAP C-10, DN=1" 1,940.42 m LINEA CONDUCCION
")
329.44m
4160
TUBERIA PROYECTADA PVC SAP C-10, DN=1" LINEA DISTRIBUCION
0+0
E=793050
E=793200
E=793350
E=793500
416 8 0
0 1,466.05 m
TUBERIA PROYECTADA PVC SAP C-10, DN=3/4" LINEA DISTRIBUCION
N=8430750 N=8430750 N=8430750 N=8430750

CONEXCIONES
0+0 TUBERIA PROYECTADA PVC SAP C-10 DOMICILIARIAS
117.48 m
60 DN=1/2" (Conexion Domiciliaria)
5
416
4160
0+0
40
0+0
20
4165
0+0 CAPT. PROYECTADO N° 01

00
"HATUMPAMPAPICHU"
E=793504.954
N=8430703.871
4170
COTA=4167.000 msnm
Qaforado=0.28L/s
Qacreditado ANA=0.20L/s
Qmd =0.126L/s
PLANO RED GENERAL PROYECTADO

ESCALA: 1/1000
E=793050
E=793200
E=793350
E=793500
N=8430600 N=8430600 N=8430600 N=8430600
CIP N° 194631
DISEÑO:
MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO DE AGUA POTABLE Y SANEAMIENTO C. POBLADO : QUEUÑA
ING. FILIO DAMIAN VILLCAS HURTADO RED GENERAL PROYECTADO DE AGUA POTABLE-CHALLA CHALLA Y INDICADA RGP-01
PORFIRIO GUTIERREZ PANIURA CIP N° 211769
ING.
HIDRAULICA HUALLPAMAYO FECHA:
HOJA:
DIBUJO:
JULIO DEL 2020
1/6
N N
W E 0+680
01
0+700 0+660
0+640
0+720
0+620
0+740
0+760
0+600
0+780
0+580
0+800
0+560
0+540
0+820
0+520
0+840
0+500
0+860
0+480
0+460
0+880
0+440
0+420
0+400
0+900
0+380
0+360
0+340
0+320
0+300
0+920
0+280
0+260
0+240
0+220
0+200
0+180
0+940
S
0+160
0+960
0+140
W E
O
0+120
0+980
RIACHUEL
0+100
02
1+000
0+080
0+060
1+020
VP-02
Ø=3/4"
0+040
1+040
0+020
CARRETERA AFIRMADA
0+000
1+060
1+080
1+100
1+120
1+140
1+160
1+180
TANQUE
DE
HDPE
V:250L
1+200
0+119
1+220
0+100
0+080
1+240
0+060
1+260
04
0+040
1+280
0+020
1+300
0+000
1+320
AFIRMADA
1+340
1+360
CARRETERA
1+380
03
1+400
1+420
1+440
S
1+460
1+480
1+500
1+520
PROYECTADO
PASE CARRETERA 03
L = 5.00 M.
1+540
E=792600
E=792750
E=792900
1+560
1+580
E
CARROZABL
1+600
TROCHA
1+620
1+640
06
1+660
RIACHUELO
1+680
1+700
1+720
1+740
1+760
VP-04
Ø=3/4"
1+780
1+800
1+821
1+820
N=8431050 N=8431050 N=8431050 SECTOR HUALLPAMAYO
VC-03
Ø=1"
VC-02
Ø=3/4"
VC-01
Ø=3/4"
PROYECTADO
PASE CARRETERA 01
L = 5.00 M.
VA-01
Ø=3/4"
VP-03
01 PRONOEI
CHO
TROCHA
AFIRMADA
HUANCUIRE-CHALLHUAHUA
CARROZA
CARRETERA
BLE
SECTOR HUALLPAMAYO
CANT=04 BENEFICIARIOS TROCHA
CARROZA
BLE
05
AFIRMADA
CARRETERA
VC-04
Ø=3/4"
PROYECTADO
PASE CARRETERA 02
L = 5.00 M.
VP-01
Ø=3/4"

4120 1/20 000

5
411
0+680 LEYENDA
00 0+660
4110
0+7
0+6
5
CURVA SECUNDARIA
410
20 40
0+7
3940
0
CURVA PRINCIPAL
410
(1") 40 0+6
9.4mm 0+7 20 N
95
=2
40
NORTE MAGNETICO W E
0 Ø
C C-1 760
S
. PV 0+
TUB DETALLE DE ZANJA EN TERRENO NORMAL-COMPACTO EJE DE RIO Y/O QUEBRADA
80
0+7
4135
CARRETERA AFIRMADA
ROCA SUELTA
BM
0
CAMARA ROMPE PRESION T-6 80
N° 01 0+ 4140
CAPTACION
E=792734.989
N=8430905.382 RESERVORIO
0
COTA=4111.004 msnm 82
0+ VALVULA DE CONTROL
E=792600
E=792750
E=792900
840 VALVULA DE PURGA
N=8430900 0+ N=8430900 N=8430900
SECTOR HUALLPAMAYO
60
0
413
8
0+ CRP TIPO 7
DESCRIPCION PARA TRABAJOS EN ZANJA CAMARA DISTRIBUIDORA
80
La zanja donde se alojara la tuberia sera de
0+8
4125
0.40mx0.50m min.
Contara con una cama de arena de 5 cm de espesor. PASE DE CARRETERA
El relleno compactado sera con material Zarandeado
apizonado con pizon de mano. PASE AEREO
El resto del relleno sera con material producto de la
00
excavacion seleccionado a mano.
0+9
CASA (BENEFICIARIO)
4100
PILETA - UBS
20
0+9
CUADRO DE NORMAS TECNICAS
4095
4120
0+940
0+960
9.4mm (1")
4090
LONGITUD (m) TIPO TUBERIA
TUB. PVC C-10 Ø=2
4115
0+980
TUBERIA PROYECTADA PVC SAP C-10, DN=1" 1,940.42 m LINEA CONDUCCION
TUBERIA PROYECTADA PVC SAP C-10, DN=1" 329.44m LINEA DISTRIBUCION
TUBERIA PROYECTADA PVC SAP C-10, DN=3/4" 1,466.05 m LINEA DISTRIBUCION
1+000
CONEXCIONES
E=792600
E=792750
E=792900
TUBERIA PROYECTADA PVC SAP C-10 DOMICILIARIAS
117.48 m
DN=1/2" (Conexion Domiciliaria)
4085
N=8430750 N=8430750 N=8430750
1+020
4110
1+040
4080
4075
4070
4065
1+060
4060
4055
1+080
4105
1+100
1+120
4105
0
1+14
)
E=792600
E=792750
E=792900
(1"
0
1+16
m
4100
.4m
29
N=8430600 N=8430600 N=8430600

Ø=
-10
0
CC
1+18
PV
B.
TU
00
1+2
20
1+2
40
1+2

ESCALA: 1/1000
4070
60
1+2
4075
4095
4080
80
1+2
0+0
20
00
1+3
0+0
00
1+320
1+340
) m (1"
4090
Ø=29.4m
E=792600
E=792750
E=792900
1+360
PVC C-10
N=8430450 N=8430450 N=8430450

TUB.
1+380
1+400
1+420
1+440
60
1+4

CIP N° 194631
DISEÑO:
MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO DE AGUA POTABLE Y SANEAMIENTO INDICADA RGP-02
CIP N° 211769 RED GENERAL PROYECTADO DE AGUA POTABLE-CHALLA CHALLA Y
RURAL EN LAS LOCALIDADES DE ANCHACALLA, YURACCMAYO, SURACA, DISTRITO : CHALLHUAHUACHO REVISION: FECHA:
ALCALDE
HUALLPAMAYO Y CHALLA CHALLA DEL CENTRO POBLADO DE QUEUÑA, DISTRITO DE PROVINCIA : COTABAMBAS
ING.
HIDRAULICA
HUALLPAMAYO HOJA:
GESTION 2019-2022 CIP N°
DIBUJO: 2/6
CHALLHUAHUACHO - COTABAMBAS - APURIMAC". DPTO : APURIMAC . FECHA: FECHA: JULIO DEL 2020
4070
25
40
30
40 N N
4065
35
40
4060
40
40 W E 0+680
01
0+700 0+660
0+640
0+720
0+620
0+740
0+760
0+600
4055
0+780
0+580
0+800
0+560
45
0+540
0+820
0+520
0+840
0+500
40
0+860
0+480
0+460
0+880
0+440
0+420
0+400
0+900
0+380
0+360
0+340
0+320
0+300
0+920
0+280
0+260
0+240
0+220
0+200
0+180
0+940
S
0+160
W E
0+960
0+140
O
0+120
0+980
50
RIACHUEL
0+100
02
1+000
0+080
40
0+060
1+020
VP-02
Ø=3/4"
0+040
1+040
0+020
CARRETERA AFIRMADA
0+000
1+060
1+080
1+100
1+120
1+140
1+160
1+180
TANQUE
DE
HDPE
V:250L
1+200
0+119
1+220
0+100
0+080
1+240
0+060
1+260
04
0+040
1+280
0+020
1+300
0+000
1+320
AFIRMADA
1+340
1+360
CARRETERA
1+380
1+400
03
1+420
1+440
S
1+460
1+480
1+500
1+520
PROYECTADO
PASE CARRETERA 03
L = 5.00 M.
1+540
1+560
1+580
E
CARROZABL
1+600
TROCHA
1+620
1+640
06
1+660
RIACHUELO
1+680
1+700
1+720
1+740
1+760
VP-04
Ø=3/4"
1+780
1+800
1+821
1+820
SECTOR HUALLPAMAYO
VC-01
Ø=3/4"
VC-02
VC-03
Ø=3/4"
Ø=1"
PROYECTADO
PASE CARRETERA 01
L = 5.00 M.
VA-01
Ø=3/4"
VP-03
01 PRONOEI
CHO
TROCHA
AFIRMADA
CARROZA
CARRETERA
BLE
SECTOR HUALLPAMAYO
CARROZA
BLE
BM:07 05
AFIRMADA
CARRETERA
VC-04
Ø=3/4"
PROYECTADO
PASE CARRETERA 02
L = 5.00 M.
VP-01
Ø=3/4"
C-9
)
E=792300
E=792450
E=792600
(1"
3995
P.N-1
m
.4m
4000
29
N=8430600 N=8430600 N=8430600
Ø=
1/20 000
400
0
Ø=TUB P
C-1
5
2 V
L= 9.4 mC C-10
C
4010
PV
61.9 m RESERV. PROYECTADO N° 01
B.
2 m (1")
4015
TU
V:250L
TA
NQ
E=792441.713
402
UE
V:2 DE
N=8430572.558
0
50 HD
L PE
4025
COTA=4049.625 msnm
4030
0+11
9 LEYENDA
4035
4040
20
0+10
1+2
CURVA SECUNDARIA
4045
0
4050
0+0
4055
8 0
40
N
1+2
4060
NORTE MAGNETICO W E
4065
0+0 S
6 0
4070
60 EJE DE RIO Y/O QUEBRADA
1+2
4075
DETALLE DE ZANJA EN TERRENO NORMAL-COMPACTO
4095
0+0
40
4080
CARRETERA AFIRMADA
80
1+2 ROCA SUELTA
0+0 BM
20
00
CAMARA DISTRIBUIDORA DE 1+3 CAPTACION
CAUDALES N° 01 0+0
00 RESERVORIO
1+320
E=792540.152
N=8430505.512 VALVULA DE CONTROL
COTA=4071.036 msnm
VALVULA DE PURGA
1+340
SECTOR HUALLPAMAYO
m (1")
4090

CRP TIPO 7
Ø=29.4m
CAMARA DISTRIBUIDORA
E=792300
E=792450
E=792600
1+360
PVC C-10
DESCRIPCION PARA TRABAJOS EN ZANJA PASE DE CARRETERA
N=8430450 N=8430450 N=8430450
0.40mx0.50m min. PASE AEREO
TUB.
1+380
apizonado con pizon de mano.
CASA (BENEFICIARIO)
excavacion seleccionado a mano. PILETA - UBS
1+400
1+420
1+440
LONGITUD (m)
3995
TIPO TUBERIA
0
400
05 TUBERIA PROYECTADA PVC SAP C-10, DN=1" 1,940.42 m LINEA CONDUCCION

40
10
40 329.44m
60
1+4
15
40
20 TUBERIA PROYECTADA PVC SAP C-10, DN=3/4" 1,466.05 m LINEA DISTRIBUCION
40
25
40 CONEXCIONES
0 TUBERIA PROYECTADA PVC SAP C-10
80
3 DOMICILIARIAS
40 117.48 m
1+4
35
40
)
(1"
0
404
mm
5
404
9.4
00
0
2
405
1+5
Ø=
5
405
-10
4060
CC
. PV
204065
E=792300
E=792450
E=792600
TUB
70
1+5
40
4075
N=8430300 N=8430300 N=8430300
0
408
5
408
40
1+5
60
1+5
5
408
80
1+5
00
1+6
20
1+6
4080
40
1+6
4075
60
4070
1+6
")
m (1 0
9.4m 1+68
4065
Ø=2
C-10
PVC 1+70
0
RESERV. PROYECTADO N° 02 TUB.
406
0
0
1+72
V:5 m3
E=792300
E=792450
E=792600
E=792295.338
N=8430122.660 0
COTA=4009.928 msnm N=8430150 1+74 N=8430150 N=8430150
405
5
0
1+76
0
1+78
405
0
0
1+80
BM:04 C C-10
TUB PV.4 mm (1")
Ø=29 88221 0
40
5 m 1+1+
45
P.N-1
L=25.5
40
40

40
ESCALA: 1/1000
35
3990
40
30
40
3995
25
40
4000
20
C-10
40
15
400
5
4010
400
5
400
0
3995
E=792300
E=792450
E=792600
3990
N=8430000 N=8430000 N=8430000

3985
CANT= 09 BENEFICIARIOS
01 PRONOEI
3980

CIP N° 194631
DISEÑO:
ALCALDE
ING.
HIDRAULICA
HUALLPAMAYO HOJA:
DIBUJO: 3/6
N N
50
39
5
395
W E 0+680
01
0+700 0+660
3960
0+640
0+720
0+620
0+740
0+760
0+600
0+780
0+580
0+800
0+560
0+540
0+820
0+520
0+840
0+500
0+860
0+480
0+460
0+880
0+440
0+420
0+400
0+900
0+380
3965
0+360
0+340
0+320
0+300
0+920
0+280
0+260
3945
0+240
0+220
0+200
0+180
0+940
S
0+160
W E
0+960
0+140
O
0+120
0+980
RIACHUEL
0+100
02
1+000
0+080
0+060
1+020
VP-02
Ø=3/4"
0+040
3970
1+040
0+020
CARRETERA AFIRMADA
0+000
1+060
1+080
1+100
1+120
1+140
1+160
3975
1+180
TANQUE
DE
HDPE
V:250L
1+200
0+119
1+220
0+100
0+080
1+240
0+060
1+260
04
0+040
1+280
0+020
E=792000
E=792150
E=792300
1+300
0+000
1+320
AFIRMADA
1+340
3980
1+360
CARRETERA
1+380
03
1+400
1+420
1+440
S
1+460
1+480
N=8430750 N=8430750 3985 N=8430750
1+500
1+520
PROYECTADO
PASE CARRETERA 03
L = 5.00 M.
1+540
1+560
1+580
E
CARROZABL
1+600
TROCHA
1+620
3990
1+640
L=4.52 m (3/4")
06
1+660
RIACHUELO
1+680
1+700
1+720
1+740
1+760
VP-04
Ø=3/4"
1+780
1+800
1+821
1+820
TUB PVC C-10

SECTOR HUALLPAMAYO
3995
Ø=22.9 mm
VP-02
VC-01
Ø=3/4"
VC-02
VC-03
Ø=3/4"
Ø=1"
PROYECTADO
PASE CARRETERA 01
L = 5.00 M.
VA-01
Ø=3/4"
VP-03
01 PRONOEI
0
Ø=3/4" 400
CHO
TROCHA
AFIRMADA
CARROZA
CARRETERA
BLE
SECTOR HUALLPAMAYO
CARROZA
BLE
5
PURGA-02 400
P.N-14 4010
05
AFIRMADA
CARRETERA
C-18 VC-04
Ø=3/4"
PROYECTADO
PASE CARRETERA 02
L = 5.00 M.
VP-01
Ø=3/4"
A
CARRETERA AFIRMAD
1/20 000
(3/4")
TUB PVC C-10
Ø=22.9 mm
LEYENDA
L=122.56 m
3945
CURVA SECUNDARIA
3950
3955
N
3960
NORTE MAGNETICO W E
3965
S
BM:07
3970
3975
3980
CARRETERA AFIRMADA
3985
ROCA SUELTA
BM
3990
C-9
E=792000
E=792150
E=792300
3995
CAPTACION
400
N=8430600 P.N-13 N=8430600 N=8430600
0
RESERVORIO
400
5
VALVULA DE CONTROL
4010
4015
VALVULA DE PURGA
402
4025
SECTOR HUALLPAMAYO
4030
CRP TIPO 7
CAMARA DISTRIBUIDORA
Ø=22
TUB PV.9 mm (3/4
L=99
C C-10 ")
.51 m
DESCRIPCION PARA TRABAJOS EN ZANJA PASE DE CARRETERA
0.40mx0.50m min. PASE AEREO
CASA (BENEFICIARIO)
excavacion seleccionado a mano. PILETA - UBS
P.N-12 CUADRO DE NORMAS TECNICAS
3950
9 m (3/4" )
L= 2.9 mmC-10
DA
2 VC
Ø=TUB P
MA
83.7
A FIR
E=792000
E=792150
E=792300
RA
TUBERIA PROYECTADA PVC SAP C-10, DN=1" 1,940.42 m
ETE

LINEA CONDUCCION
N=8430450 N=8430450 N=8430450
RR
1,466.05 m
CA
(3/4") P.N-11
Ø=22B PVC C-10
CONEXCIONES
.9 mm

m
117.48 m
L=21.30
TU
3950
3955
P.N-10
3955
C-17
m 4")
DETALLE DE ZANJA PARA RED DE DISTRIBUCION Y LINEA DE CONDUCCION

C C-10
mm (3/
AGUA POTABLE-DOBLE TUBERIA

3965
TUB PV
TERRENO NORMAL-COMPACTO
L=34.56
Ø=22.9
3970
3975
80
39
P.N-9
3985
3990
3995
4000
05
40
10
40
15
40
Ø=22.9 mm (3/4")
L=69.53 m
20
TUB PVC C-10
40
25 DETALLE DE ZANJA EN TERRENO NORMAL-COMPACTO
40
30
40
ROCA SUELTA
C-16
3955
P.N-8
E=792000
E=792150
E=792300
PROYECTADO
N=8430300 PASE CARRETERA 03 N=8430300 N=8430300
L = 5.00 M.

LE
Ø=22.9 mm (3/4")
L=141.02 m
TUB PVC C-10
B
ZA
RO
AR
H AC
OC
TR
3955
P.N-7
(3/4")
3960
Ø=22.9 mmC-10
RESERV. PROYECTADO N° 02
L=28.28 m
TUB PVC
V:5 m3
E=792000
E=792150
E=792300
E=792295.338
3965
N=8430122.660 0
N=8430150 N=8430150 COTA=4009.928 msnm N=8430150 1+74
P.N-6 0
1+76
3970
0
1+78
3975
0
1+80
BM:04 C C-10
TUB PV.4 mm (1")
)
Ø=22.9 mm (3/4"
Ø=29 8221 0
TUB PVC C-10
m 1+1+8
3980
P.N-1
L=25.55
L=69.54 m
C-15
3985
PRONOEI
C C-10
3990
TUB-PV.4 mm (1")
Ø=29
2m
L=191.9
3995
P.N-5
4000
C-13 C-10
C-14 C C-10 )
Ø=22.9
TUB PV
40
TUB PVCmm (3/4")
(1"
L=29.06
15
.4 mm
Ø=29
C C-10(1")P.N-3 m P.N-02
400
TUB PV L=9.09
5
C-10
.4 mm
m
Ø=29
4010
m
L=40.85 VC-01
Empalma con Lamina 05 PLANO RED GENERAL PROYECTADO
ESCALA: 1/1000

CIP N° 194631
DISEÑO:
ALCALDE
ING.
HIDRAULICA
HUALLPAMAYO HOJA:
DIBUJO: 4/6
PRONOEI Empalma con Lamina 04
C C-10
3990
TUB-PV.4 mm (1")
Ø=29
L=191.9
2m N
3995
N
P.N-5
40
4000
20
C-13

C-10 W E
C-14 0+700
0+680
0+660
01
0+640
0+720
W E
0+620
C C-10(1")
0+740
0+760
0+600
0+780
0+580
Ø=22.9
0+800
0+560
TUB PV
40
0+540
0+820
TUB PVCmm (3/4")
0+520
L=29.06
0+840
0+500
15
0+860
.4 mm
0+480

0+460
0+880
0+440
0+420
Ø=29
0+400
0+900
0+380
0+360
0+340
0+320
0+300
0+920
0+280
S
0+260
m P.N-02
0+240
0+220
0+200
0+180
0+940
C C-10(1")P.N-3
0+160
4 00
0+960
0+140
L=9.09
O
0+120
0+980
TUB PV
RIACHUEL
0+100
02
1+000
0+080
5
C-10
.4 mm
0+060
1+020
VP-02
Ø=3/4"
0+040
1+040
0+020
Ø=29
CARRETERA AFIRMADA
0+000
1+060
4010
1+080
1+100
m
1+120
L=40.85
1+140
VC-01
1+160
1+180
TANQUE
DE
HDPE
V:250L
1+200
0+119
1+220
0+100
0+080
1+240
0+060
Ø=3/4" S
1+260
P.N-4
04
0+040
1+280
0+020
1+300
0+000
1+320
AFIRMADA
1+340
1+360
CARRETERA
VC-02
1+380
Ø=22.9
4 00
03
1+400
VC-03
1+420
TUB PVC C-1(3/4")
L=51.86
1+440
5
Ø=3/4"
1+460
1+480
Ø=1"
1+500
1+520
PROYECTADO
PASE CARRETERA 03
L = 5.00 M.
1+540
1+560
mm
1+580
E
CARROZABL
1+600
TROCHA
1+620
m
1+640
06
1+660
RIACHUELO
1+680
0
1+700
40 0
1+720
1+740
PROYECTADO
1+760
VP-04
Ø=3/4"
1+780
1+800
1+821
1+820
0
SECTOR HUALLPAMAYO
PASE CARRETERA 01 VA-01

VC-03
Ø=1"
PROYECTADO
PASE CARRETERA 01
L = 5.00 M.
VC-02
Ø=3/4"
VC-01
Ø=3/4"
L = 5.00 M.
Ø=3/4"
VP-03
01 PRONOEI
CHO
TROCHA
AFIRMADA
3995
CARROZA
CARRETERA
BLE
SECTOR HUALLPAMAYO
CARROZA
BLE
P.N-15
E=792000
E=792150
E=792300
3990
05
AFIRMADA
CARRETERA
N=8430000 N=8430000 N=8430000 VC-04
Ø=3/4"

PROYECTADO
PASE CARRETERA 02
L = 5.00 M.
3985
VP-01
Ø=3/4"
CANT= 09 BENEFICIARIOS
01 PRONOEI
TU 22.9 m
Ø= 88.18
BP m
VC m (3
3980
L=
C-1 /4
0 ")
1/20 000
CHO
LEYENDA
DA
UAHUA
P.N-16
CURVA SECUNDARIA
FIRMA
HALLH
N
ERA A
NORTE MAGNETICO W E
3975
S
UIRE-C
3960
CARRET
CARRETERA AFIRMADA
HUANC
ROCA SUELTA
BM
Ø=22.9 mm (3/4")
L=95.19 m
TUB PVC C-10

3965
CAPTACION
3970
TR RESERVORIO
OC
H A VALVULA DE CONTROL
CA
RR VALVULA DE PURGA
OZ
AB SECTOR CHALLA CHALLA
3975
LE DETALLE DE ZANJA EN ROCA SUELTA
SECTOR HUALLPAMAYO
E=792000
E=792150
E=792300
CRP TIPO 7
N=8429850 N=8429850 P.N-17 N=8429850 CAMARA DISTRIBUIDORA
(3/4")
.9 mm 0
PASE DE CARRETERA
Ø=22PVC C-1
.75 m
PASE AEREO
TUB
0.40mx0.50m min.
L=33
El relleno compactado sera con material Zarandeado CASA (BENEFICIARIO)
P.N-18 PILETA - UBS
TUB 22.9 mm
Ø=
L=1
PVC (3/4
03.1
C-10 ")
3m
398
0
39
60
TUBERIA PROYECTADA PVC SAP C-10, DN=3/4" 1,466.05 m LINEA DISTRIBUCION
P.N-19
CONEXCIONES
TUBERIA PROYECTADA PVC SAP C-10
3965
DOMICILIARIAS
117.48 m
3970
E=792000
E=792150
E=792300
3975
A
N=8429700 N=8429700 N=8429700
IRMAD
ERA AF
CARRET
Ø=22.9 mm (3/4")
L=131.74 m
TUB PVC C-10

39
55
VC-04
P.N-20
Ø=3/4" 80
39
Ø=22.9 mm (3/4")
L=18.01 m
TUB PVC C-10

TUB PVC C-10
P.N-22 Ø=22.9 mm (3/4") TUB
P.N-21 Ø=22PVC C-10
L=18.94 m .9 mm
L=14 (3/4")
10 ") PROYECTADO 7.26 m
PVC C- (3/4
TUB 22.9 mm PASE CARRETERA 02
Ø= L = 5.00 M.
.32 m
L=71
E=792000
E=792150
E=792300
N=8429550 C-12 P.N-23 N=8429550 N=8429550 P.N-24
A-01 Ø=22.9 mm (3/4")
PURG L=3.01 m C-11
VP-01
Ø=3/4"
3955
398
0
3975
3970
3965
3960
E=792000
E=792150
E=792300
N=8429400 N=8429400 N=8429400

ESCALA: 1/1000

CIP N° 194631
DISEÑO:
ALCALDE
ING.
HIDRAULICA
HUALLPAMAYO HOJA:
DIBUJO: 5/6
N N
W E 0+680
01
0+660
0+700
0+640
0+720
0+620
0+740
0+600
0+760
0+580
0+780
0+560
0+800
0+540
0+820
0+520
0+840
E=791400
E=791550
E=791700
E=791850
0+500
0+860
0+480
0+460
0+880
0+440
0+420
0+900
0+400
0+380
0+360
0+340
0+320
0+300
0+920
0+280
0+260
0+240
0+220
0+200
0+180
0+940
S
0+160
0+960
0+140
LO
0+120
0+980
RIACHUE
0+100
02
1+000
0+080
0+060
1+020
VP-02
Ø=3/4"
W E
0+040
N=8430300 N=8430300 N=8430300 N=8430300
1+040
0+020
CARRETERA AFIRMADA
4020
1+060
0+000
1+080
1+100
1+120
1+140
1+160
4015
1+180
TANQUE
V:250L
DE
1+200
HDPE
0+119
1+220
0+100
0+080
1+240
0+060
1+260
04
0+040
1+280
0+020
4010
1+300
0+000
1+320
A
1+340
AFIRMAD
1+360
RA
CARRETE
1+380
1+400
03
1+420
1+440
1+460
1+480
400
1+500
1+520
PROYECTADO
PASE CARRETERA 03
L = 5.00 M.
1+540
5
1+560
1+580
BLE
CARROZA
1+600
TROCHA
1+620
S
1+640
06
1+660
RIACHUELO
1+680
CAPT. PROYECTADO N° 02
1+700
1+720
1+740
1+760
VP-04
Ø=3/4"
1+780
1+800
1+820
1+821
TIPO DOSADOR V=0.5m3 SECTOR HUALLPAMAYO

VC-01
Ø=3/4"
VC-02
VC-03
Ø=3/4"
Ø=1"
"HUALLPAMAYO"
PROYECTADO
PASE CARRETERA 01
L = 5.00 M.
VA-01
Ø=3/4"

VP-03
01 PRONOEI
E=790990.837
HUACHO
TROCHA
AFIRMADA
HUANCUIRE-CHALLHUA
CARROZ
CARRETERA
ABLE
SECTOR HUALLPAMAYO
CANT=04 BENEFICIARIOS TROCH
N=8430189.230
A
CARRO
ZABLE
COTA=4013.070 msnm
Qaforado=0.06L/s
05
AFIRMADA
CARRETERA
TUB 29.4
Ø= .53 m
Qmd=0.0084/s VC-04
Ø=3/4"
PROYECTADO
PASE CARRETERA 02
L = 5.00 M.
L=
PVC mm
VP-01
Ø=3/4"
52
C-1 (1")
0
E=790950
E=791100
400
5
N=8430150 N=8430150
P.N-01 PLANO ESQUEMA DE LOCALIZACION
1/20 000
C-19
LEYENDA
3955
CURVA SECUNDARIA
3960
0
402
3965
4015
LO
NORTE MAGNETICO
E
W E
3955
4010
CHU
S
RIA
39 DETALLE DE ZANJA EN TERRENO NORMAL-COMPACTO

55
SECTOR HUALLPAMAYO CARRETERA AFIRMADA

E=791400
E=791550
E=791700
E=791850
ROCA SUELTA
BM
N=8430150 N=8430150 N=8430150 N=8430150
CAPTACION
VP-04 RESERVORIO
Ø=3/4" VALVULA DE CONTROL
P.N-34 VALVULA DE PURGA

Ø=2 9.97 m
TUB .9 mm (3

PVC
2
L=1
3955
SECTOR HUALLPAMAYO
C-10 /4")
CRP TIPO 7
C-22 DESCRIPCION PARA TRABAJOS EN ZANJA
C-21 P.N-33
La zanja donde se alojara la tuberia sera de CAMARA DISTRIBUIDORA
0.40mx0.50m min.
El relleno compactado sera con material Zarandeado PASE DE CARRETERA
3950
El resto del relleno sera con material producto de la PASE AEREO
Ø=2 4 m
TUB 2.9 mm
L=5

PVC (3/4
3.1
CASA (BENEFICIARIO)
C-10 ")
C-20
PILETA - UBS
397
0
5
P.N-32 394
Ø=2 4 m
TUB 9.4 mm

L=1
3945
PVC (1")
3950
9.9
C-10
P.N-31
C C-10
TUB PV.4 mm (1")
TU 29.4 m
Ø= 85.28
BP m
3970 Ø=29
L=
VC m
VA-01 33 m
C-1 (1"
L=255.
0 )
Ø=3/4"
E=791400
E=791550
E=791700
E=791850
DESCRIPCION DE TUBERIA-SECTOR HUALLPAMAYO
N=8430000 N=8430000 N=8430000 PASE AEREO PROYECTADO N=8430000 TUBERIA PROYECTADA PVC SAP C-10, DN=1" 690.13 LINEA DISTRIBUCION
TUBERIA PROYECTADA PVC SAP C-10, DN=3/4" 73.11 m LINEA DISTRIBUCION
70
VP-03 L:20.00m
39
Ø=3/4" TUBERIA PROYECTADA PVC SAP C-10
CONEXCIONES
DOMICILIARIAS
79.07 m
TUB PVC C-10 DN=1/2" (Conexion Domiciliaria)
P.N-2

8 Ø=29.4 mm (1")
3965
L=18.15 m P.N-27
TU TUB PVC C-10
P.N-30 Ø=2B PVC C-1 Ø=29.4 mm (1")
0
9.4 m 0
6
39
L=36 m (1" L=222.90 m

.00 m ) E=791797.986
5
395
N=8429982.262
P.N-29 E=791780.180 COTA=3947.514 msnm
3950
N=8429981.792
TR
COTA=3943.623 msnm
OC
HA
5
395
CA
RR
395
5
OZ
5
395
394
AB
5
LE
3945
SECTOR HUALLPAMAYO
3950
CANT=04 BENEFICIARIOS TR
OC
H
3955
A
CA
RR
OZ
ABL
E
E=791400
E=791550
E=791700
E=791850
N=8429850 N=8429850 N=8429850 N=8429850

ESCALA: 1/1000
CIP N° 194631
DISEÑO:
ING. FILIO DAMIAN VILLCAS HURTADO RED GENERAL PROYECTADO DE AGUA POTABLE-CHALLA CHALLA Y INDICADA RGP-06
PORFIRIO GUTIERREZ PANIURA CIP N° 211769
ING.
HIDRAULICA HUALLPAMAYO FECHA:
HOJA:
DIBUJO:
JULIO DEL 2020
6/6
N
N
W E
E=791400
E=791500
E=791600
E=791700
E=791800
E=791900
W E
N=8431400 N=8431400 N=8431400 N=8431400 N=8431400 N=8431400
CAPT. EXISTENTE N° 01 S
"SURACA"
E=791540.039
N=8431382.306
S
COTA=4013.402 msnm
4010
4020
"
3/4
Ø=
4005
E=791400
E=791500
E=791700
E=791800
E=791900
4000
N=8431300 N=8431300 N=8431300 N=8431300 N=8431300
4015
3/4"
S/ESCALA
Ø=
C-10
PVC
TUB.
LEYENDA
3995
CURVA SECUNDARIA
NORTE MAGNETICO W E
CAPTACION
CASA (BENEFICIARIO)
3990
E=791400
E=791500
E=791700
E=791800
E=791900
N=8431200 N=8431200 N=8431200 N=8431200 N=8431200
4010
DESCRIPCION DE TUBERIA-SECTOR SURACA
3985

(Conexion Domiciliaria)
3980
CERCO DE PIEDRA CON BARRO 4005
3975
/4"
3
Ø=
3970
00
40
3965
C-27
E=791400
E=791500
E=791700
E=791800
E=791900
95
39
3960
N=8431100 N=8431100 N=8431100 N=8431100 N=8431100
90
39
3955
3950
85
39
80
39 C-26
75
39
C-25
0
397
3965
E=791400
E=791500
E=791600
E=791900
3960
N=8431000 N=8431000 N=8431000 N=8431000
C-23 C-24
3955
0
395

ESCALA: 1/1000
E=791400
E=791500
E=791600
E=791700
E=791800
E=791900
N=8430900 N=8430900 N=8430900 N=8430900 N=8430900 N=8430900
PERFIL DE PROYECTO UBICACION JEFE DE ESTUDIO:

ESPECIALIZADA: APROBADO: APROBADO: PLANO: ESCALA: PLANO N°:
MUNICIPALIDAD DISTRITAL DE CHALLHUAHUACHO LOCALIDAD : SURACA
CIP N° 194631
DISEÑO:
MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO DE AGUA POTABLE Y SANEAMIENTO PSE-01
CIP N° 211769
SISTEMA EXISTENTE-SURACA INDICADA
RURAL EN LA LOCALIDADES DE ANCHACALLA, YURACCMAYO, SURACA, REVISION:
ALCALDE DISTRITO : CHALLHUAHUACHO HIDRAULICA FECHA:
HUALLPAMAYO Y CHALLA CHALLA DEL CENTRO POBLADO DE QUEUÑA, DISTRITO DE ING. HOJA:
GESTION 2019-2022 PROVINCIA : COTABAMBAS CIP N°
CHALLHUAHUACHO - COTABAMBAS - APURIMAC". DIBUJO:
1/1
N
N
W E
E=791400
E=791500
E=791600
E=791700
E=791800
E=791900
W E
N=8431400 N=8431400 N=8431400 N=8431400 N=8431400 N=8431400
S
"SURACA"
E=791540.039
S
0+00
N=8431382.306
0
COTA=4013.402 msnm
4010
4020
Qaforado=1.22L/s
Qmd =0.06L/s
0+02
0
0+04
VC-01
Ø=1"
4005
0
0+06
0
VP-01
Ø=3/4"
0+08
E=791400
E=791500
E=791700
E=791800
E=791900
0
4000
N=8431300 N=8431300 N=8431300 N=8431300 N=8431300
4015
")
m (1
0+10
S/ESCALA
0
29.4
0 Ø=
C C-1
0+12
PV
0
TUB.
3995
LEYENDA
0+14
0
CURVA SECUNDARIA
0+16
N
NORTE MAGNETICO W E
0
S
BM
CAPTACION
0+18
3990
0
RESERVORIO
E=791400
E=791500
E=791700
E=791800
E=791900
VALVULA DE PURGA
N=8431200 N=8431200 N=8431200 N=8431200 N=8431200 DETALLE DE ZANJA EN TERRENO NORMAL-COMPACTO
CASA (BENEFICIARIO)
4010
0+20
0
PILETA - UBS
ROCA SUELTA
3985
0+22
0
RESERV. PROYECTADO N° 01
V:1 m3
3980
CERCO DE PIEDRA CON BARRO E=791615.613
+240
N=8431154.300
4005
COTA=4000.944 msnm
0+243 0
T
Ø= UB P
V
L= 29.4 C C-1
3975
27. mm 0
13
m (1")
P.N-1 VC-01
m /4")
Ø=1"
m( 0
L= 2.9 mC C-1
3
3970
00
40
2 V
Ø=TUB P
88
26.
3965
C-27 P.N-2
Ø=22.9 mm (3/4")
L=1.76 m CUADRO DE NORMAS TECNICAS
E=791400
E=791500
E=791800
E=791900
95
39
3960
N=8431100 N=8431100 N=8431100 N=8431100
Ø= TUB P
90
39
22. VC
3955
L= C
165 9 mm -10
.86 (3
m /4") Ø=22.9 mm (3/4")
3950
L=2.26 m
85
39
P.N-7
DESCRIPCION DE TUBERIA-SECTOR SURACA
m /4")
L= 2.9 m C-10
80
3
m(
39 C-26
2 VC
Ø=TUB P
TUBERIA PROYECTADA PVC SAP C-10, DN=1" 243.091 m LINEA CONDUCCION
03
33.
75
P.N-6
39
")
0
57 (3/4
L= .9 mmC C-1
P.N-3
22 PV
Ø= TU CONEXCIONES
m
C-25 TUBERIA PROYECTADA PVC SAP C-10
Ø= TUB
22 B P
0
DOMICILIARIAS
25.71 m
397
L= .9 mmVC C-
31.
m 3/4")
21. 1
65 (3/4 0
m( 0
L= 2.9 mC C-1
m ")
2 V
Ø= TUB
Ø=TUB P
3965
P.N-5
37
22. PVC
41.
L= 9 C Ø=22.9 mm (3/4")
20. mm ( -10
E=791400
E=791500
E=791600
E=791900
04 3 L=6.91 m
m /4")
Ø=22.9 mm (3/4") P.N-8
3960
N=8431000 N=8431000 N=8431000 P.N-4 N=8431000

L=1.50 m
VP-01
C-24 Ø=3/4"
C-23
3955
0
395

ESCALA: 1/1000
E=791400
E=791500
E=791600
E=791700
E=791800
E=791900
N=8430900 N=8430900 N=8430900 N=8430900 N=8430900 N=8430900

MUNICIPALIDAD DISTRITAL DE CHALLHUAHUACHO LOCALIDAD : SURACA
CIP N° 194631
DISEÑO:
MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO DE AGUA POTABLE Y SANEAMIENTO ING. FILIO DAMIAN VILLCAS HURTADO INDICADA RGP-01
PORFIRIO GUTIERREZ PANIURA C. POBLADO : QUEUÑA CIP N° 211769
RURAL EN LA LOCALIDADES DE ANCHACALLA, YURACCMAYO, SURACA,
ALCALDE DISTRITO : CHALLHUAHUACHO REVISION: HIDRAULICA RED GENERAL PROYECTADO DE AGUA PARA CONSUMO FECHA:
HOJA:
ING.
HUMANO-SURACA 1/1
30
39
N
N
3925 W E
5
02 S
93
3
W E
C-1
0
392
3 9 40
C-2
5
394
C-4
CHO
HUA
HUA
HALL
IRE-C
NCU
RIACH
HUA
UELO
0
395
3925
E=792200
E=792400
E=792500
E=792600
E=792700
N=8432200 N=8432200 N=8432200 N=8432200 N=8432200 N=8432200
C-5
01
RIA
CHU
ELO
0 3935
393
C-6 Ø=3/4"
C-3
Ø=3/4" 0
394 PLANO ESQUEMA DE LOCALIZACION
S/ESCALA
TUB PV
4"
Ø=3/
C-8
C
5
SAP Ø
393
=3/4"
LEYENDA
Ø=3/4" 3945
CURVA SECUNDARIA
C-7
E=792200
E=792400
E=792500
E=792600
E=792700
N=8432100 N=8432100 N=8432100 N=8432100 N=8432100 N=8432100 N
05
39
NORTE MAGNETICO W E
TUB EJE DE RIO Y/O QUEBRADA
5
395
PVC
SAP
Ø= CARRETERA AFIRMADA
0
394
3/4
"
RIA
BM
CH
CAPTACION
UE
RESERVORIO
L
O
SECTOR YURACMAYO CASA (BENEFICIARIO)

RESERV. EXISTENTE N° 01
V:2 m3
BM-2 E=792376.963
N=8432045.710
COTA=3951.027 msnm
DESCRIPCION DE TUBERIA-SECTOR YURACMAYO

E=792200
E=792300
E=792400
E=792500
E=792600
E=792700
N=8432000 N=8432000 N=8432000 N=8432000 N=8432000 N=8432000 N=8432000
R TUBERIA EXISTENTE PVC SAP C-10 DN=1/2"
IA (Conexion Domiciliaria)
C
H
U 45
EL 39
1"
O
P C-10 D=
A PVC SA
TUBERI
0
395
E=792200
E=792300
E=792400
E=792500
E=792600
E=792700
N=8431900 N=8431900 N=8431900 N=8431900 N=8431900 N=8431900 N=8431900
5
395
3960
BM-1 TU
BE
R
IA
PV
C
SA
P
C
-1
0
D
=1
3965
"
398
0
"YURACCMAYO"
E=792200
E=792300
E=792400
E=792600
E=792700
E=792464.350
N=8431785.530
N=8431800 N=8431800 N=8431800 N=8431800 COTA=3940.00 msnm N=8431800 N=8431800
3985
0
397
ESCALA: 1/1000
3990
5
399
5
397

MUNICIPALIDAD DISTRITAL DE CHALLHUAHUACHO LOCALIDADES : YURACCMAYO Y ANCHACALLA
CIP N° 194631
DISEÑO:
PORFIRIO GUTIERREZ PANIURA

CIP N° 211769
INDICADA PSE-01
ALCALDE DISTRITO : CHALLHUAHUACHO REVISION:
ING.
HIDRAULICA SISTEMA EXISTENTE-YURACCMAYO Y ANCHACALLA FECHA:
HOJA:
1/2
N
N
W E W E
02
S
3910
S
3915
C-33
3920 3910
3925
CHO
HUA
HUA
HALL
IRE-C
NCU
RIAC
HUA
393 39
HUEL
E=790700
E=790800
E=790900
E=791100
E=791200
O
0 15
N=8433200 N=8433200 N=8433200 393 N=8433200 N=8433200

5
3940 3920
01
RIA
CHU
ELO
C-32 PRONOEI 3925
3950
3930
3955
3960 393
5
S/ESCALA
SECTOR ANCHACCALLA
C-31
3965
3940
E=790700
E=790800
E=791000
E=791100
E=791200
Ø=
N=8433100 N=8433100 3/4 N=8433100 N=8433100 N=8433100 LEYENDA
"
C-30
39
45
CURVA SECUNDARIA
/4"
3
Ø=
3975 CURVA PRINCIPAL 3950
SAP
PVC
39
N
TUB
05
NORTE MAGNETICO W E
3980
S

55
3985
CARRETERA AFIRMADA
Ø= C-29 39
C-28 3/4
" 60 BM
Ø=
5 3/4"
398
39 CAPTACION
6 5
RESERVORIO
=3/4" 39 CASA (BENEFICIARIO)
E=790682.360 SAP Ø 70
C
N=8433021.470 TUB PV
COTA=3956.00 msnm
39
75
1"
0 39
399 39 45
Ø=
5 75 3950
399
SAP
39 3955
7 0 3960
4000
PVC
3965
E=790700
E=790800
E=790900
E=791000
E=791100
E=791200
4005
TUB
0
401 DESCRIPCION DE TUBERIA-SECTOR ANCHACALLA
N=8433000 N=8433000 N=8433000 N=8433000 N=8433000 N=8433000
4015 TUBERIA EXISTENTE PVC SAP C-10, DN=1"

"YURACCMAYO"
E=790674.439 TUBERIA EXISTENTE PVC SAP C-10 DN=1/2"
N=8433007.005 (Conexion Domiciliaria)
COTA=3989.983 msnm
40
39 39 39 39
50
15
65 60 55
40 39
10 70
40 3975
05
3980
40
39
00
39
90 3985
95
E=790700
E=790800
E=790900
E=791000
E=791100
E=791200
N=8432900 N=8432900 N=8432900 N=8432900 N=8432900 N=8432900

ESCALA: 1/1000
E=790700
E=790800
E=790900
E=791000
E=791100
E=791200
N=8432800 N=8432800 N=8432800 N=8432800 N=8432800 N=8432800

CIP N° 194631
DISEÑO:

CIP N° 211769
SISTEMA EXISTENTE-YURACCMAYO Y ANCHACALLA INDICADA PSE-02
RURAL EN LA LOCALIDADES DE ANCHACALLA, YURACCMAYO, SURACA, DISTRITO : CHALLHUAHUACHO REVISION: FECHA:
ALCALDE ING.
HIDRAULICA
HOJA:
2/2
0+560
N
E=792200
E=792300
E=792400
E=792500
E=792600
E=792700
E=792800
VP-03
Ø=3/4"
N=8432000 N=8432000 N=8432000 N=8432000 N=8432000 N=8432000 N=8432000

R W E
IA
0+540
C
H
W E 04
U 5 S
EL 394
1 TUBERIA PVC SAP C-10
D=1" C-10 (Linea De Conduccion sector Anchacalla)
1Km+887.66Mm A 2Km+618.88m
VER DETALLE DE ZANJA
A PVC SA P C-10 D=1"

O
1"
P C-10 D=
0+520
1Km+456.37m A 1Km+887.66m
S
03
A PVC SA
1 TUBERIA HDPE - PN 16
D=1" (Linea De Conduccion sector Anchacalla)
1Km+456.37m A 1Km+887.66m)
VP-02
Ø=1"
0+500
PROYECTADO
PASE CARRETERA 01
TUBERI
L = 5.00 M.
TUBERI
CHO
HUA
HUA
50
HALL
0Km+642.89m A 1Km+203.45m
IRE-C
39
NCU
RIACH
02
HUA
UELO
0+480
VP-01
Ø=3/4"
VC-01
Ø=3/4"
0+460
E=792200
E=792300
E=792400
E=792500
E=792600
E=792700
E=792800
RIA
CHU
ELO
N=8431900 N=8431900 N=8431900 N=8431900 N=8431900 N=8431900 N=8431900
01
0+440
5
395
D=1" C-10 (Linea De Conduccion sector Yuraccmayo)
D=1" C-10 (Linea De Conduccion sector Anchacalla 0Km+0.00m A 0Km+642.89 m)
0+
42
3960
0
BM-1 0+ PLANO ESQUEMA DE LOCALIZACION
40 1/12 500
0
T
0+38 TU UBE
0 BE RIA
RIA P
PV VC S LEYENDA
0+3 C S AP
60 AP C DETALLE DE ZANJA PARA RED DE DISTRIBUCION Y LINEA DE CONDUCCION
C-1 -10 D AGUA POTABLE
0+3 0 D =1 CURVA SECUNDARIA TERRENO NORMAL-COMPACTO
40 =1 "
3965
"
0+3
20 N
NORTE MAGNETICO W E
0+3
00 S
398
0
E=792200
E=792300
E=792400
E=792600
E=792700
E=792800
0+
28
0 CARRETERA AFIRMADA
N=8431800 N=8431800 N=8431800 N=8431800 N=8431800 N=8431800
3985
0 0+ BM
3 97 26
0
CAPTACION
CERCO PERIMETRICO
3990
RESERVORIO
0+240
VALVULA DE CONTROL
ROCA SUELTA
5
399
VALVULA DE PURGA
5
397
SECTOR YURACMAYO
0+
220
SECTOR ANCHACALLA
CRP TIPO 7
0+
PASE DE CARRETERA
20
0
PASE AEREO
3980
0+
CASA (BENEFICIARIO)
180
D=1" C-10 (Linea De Conduccion sector Anchacalla 0Km+0.00m A 0Km+642.89 m) PILETA - UBS
0+ DETALLE DE ZANJA EN ROCA SUELTA
160 PUENTE YURACMAYO L=18.00m
E=792200
E=792300
E=792400
E=792500
E=792600
E=792700
E=792800
3985
N=8431700 N=8431700 N=8431700 N=8431700 0+ N=8431700 N=8431700 N=8431700
140
DESCRIPCION DE TUBERIA-SECTOR YURACMAYO LONGITUD (m) TIPO TUBERIA
3990
0+
4005
012
0+ 124.18 m
100 TUBERIA PROYECTADA PVC SAP C-10, DN=1" LINEA DISTRIBUCION
464.88 m
3995
0+
4010
08
0 TU TUB TUBERIA PROYECTADA PVC SAP C-10
CONEXCIONES
BE ER 80.97 m DOMICILIARIAS
RI IA DN=1/2" (Conexion Domiciliaria)
A
00 0+
06
PV PVC
40 C
0 SA SAP
4015
P
C- C-1
0+ 10 0 D
04 D= =1 DESCRIPCION DE TUBERIA-SECTOR ANCHACALLA LONGITUD (m)
0 TIPO TUBERIA
1" " CAPT. PROYECTADO N° 01
"ACCHIHUACHANA" TUBERIA PROYECTADA PVC SAP C-10, DN=1" 1,368.97 m LINEA CONDUCCION
4005
0+ E=792687.335
4020
02
0 N=8431610.321 TUBERIA PROYECTADA PVC SAP C-15, DN=1" 995.25 m LINEA CONDUCCION
COTA=4009.770 msnm
0+0 Qaforado=4.51L/s TUBERIA PROYECTADA HDPE-PN 16, DN=1" 252.92 m LINEA CONDUCCION
E=792200
E=792300
E=792400
E=792500
E=792600
E=792700
E=792800
4020
00 Qacreditado ANA=0.95L/s
Qmd(Yuraccmayo)=0.09L/s TUBERIA PROYECTADA PVC SAP C-10, DN=1" 11.56 m LINEA DISTRIBUCION
N=8431600 N=8431600 N=8431600 N=8431600 N=8431600 N=8431600 Qmd(Anchacalla)=0.06L/s N=8431600
506.87 m
4010
CONEXCIONES
63.73 m
4015
ESCALA: 1/1000
0.40mx0.50m min.

E=792200
E=792300
E=792400
E=792500
E=792600
E=792700
E=792800
N=8431500 N=8431500 N=8431500 N=8431500 N=8431500 N=8431500 N=8431500

ESPECIALIZADAD: APROBADO: APROBADO: PLANO: ESCALA: PLANO N°:
CIP N° 194631
DISEÑO:

CIP N° 211769
INDICADA RGP-01
ALCALDE
RURAL EN LA LOCALIDADES DE ANCHACALLA, YURACCMAYO, SURACA, DISTRITO : CHALLHUAHUACHO REVISION: HIDRAULICA RED GENERAL PROYECTADO- YURACCMAYO Y ANCHACALLA FECHA:
HOJA:
ING.
1/4
N
N
1+2
VP-03
Ø=3/4"
40
W E
PROYECTADO 04
1+2
20
PASE CARRETERA 01 S
W E
1Km+887.66Mm A 2Km+618.88m
3900
L = 5.00 M.
TU
1Km+456.37m A 1Km+887.66m
1+2
BE
00
RI
03
A
S
PV
C
E=792000
E=792100
E=792200
E=792300
E=792400
E=792500
E=792600
1+1
1Km+456.37m A 1Km+887.66m)
VP-02
SA
Ø=1"
80
P
C-
N=8432500 N=8432500 N=8432500 N=8432500 N=8432500 N=8432500 PROYECTADO
PASE CARRETERA 01
L = 5.00 M.
15
D=
CHO
3905
HUA
1+1
HUA
HALL
0Km+642.89m A 1Km+203.45m
IRE-C
1
60
NCU
RIACH
HUA
"
UELO
02
1+1
VP-01
HO
Ø=3/4"
40
AC
VC-01
Ø=3/4"
HU
3895
1+1
A
20
HU
RIA
CHU
ELO
LL

HA
0Km+642.89m A 1Km+203.45m
-C
RE
01
UI

1+0
NC
80
RIA
A
HU
CH
1+0
UE
60
LO
TU
S/ESCALA
E=792000
E=792100
E=792200
E=792300
E=792400
E=792500
E=792600
BE
R
1+0
IA
N=8432400 N=8432400 N=8432400 N=8432400 N=8432400 N=8432400
40
PV
DETALLE DE ZANJA PARA RED DE DISTRIBUCION Y LINEA DE CONDUCCION
C
LEYENDA AGUA POTABLE
SA
P
1+0
3915
3900
C-
20
CURVA SECUNDARIA
15
D=
1"
1+0
O
00
N
TE AY NORTE MAGNETICO
EN M 0m
W E
3905
PU RAC18.0
S
0+
YUUZ=
0
L CARRETERA AFIRMADA
0+
0
96
2
39
0 BM
0+ CAPTACION
94
0
RESERVORIO
VALVULA DE CONTROL ROCA SUELTA

3925
0+9
3920
0 2
VALVULA DE PURGA
E=792000
E=792100
E=792200
E=792300
E=792400
E=792500
E=792600
RIAC
SECTOR YURACMAYO
TU
0+9
SECTOR ANCHACALLA
BE
N=8432300 3910 N=8432300 N=8432300 N=8432300 N=8432300 N=8432300
00
HUE
RI
CRP TIPO 7
A
PV
30
39
LO
C
PASE DE CARRETERA
0+8
SA
80
P
PASE AEREO
C-
3925
15
15
CASA (BENEFICIARIO)
39
D=
0+8
1"
6
35 DETALLE DE ZANJA EN ROCA SUELTA
39 PILETA - UBS
0
PUENTE YURACMAYO L=18.00m

/4")
mm (3 VP-01 P.N-8 C-1
0+8
22.9 .28 m
Ø=L= 10 Ø=3/4"
40
0
392
3940
P.N-12
")
mm C-10
0+8
(3/4
PLANO RED GENERAL PROYECTADO C-10 ")
SAP (3/4
22.9 SAP
20
ESCALA: 1/1000 PVC mm
Ø= B PVC
TUB=22.9 C-2
m
0+8
Ø m
0.43
5
1.58
394
TU
C-4 L=5
00
L=6
0
395
3925
P.N-11
E=792000
E=792100
E=792200
E=792400
E=792500
E=792600
")
2.9 m C-10
m (3/4
0+780
.75 m
Ø=2 VC SAP
N=8432200 N=8432200 N=8432200 N=8432200 N=8432200 P.N-7

L=22
C-5 DESCRIPCION DE TUBERIA-SECTOR YURACMAYO

L=25 m (3/4") TUB P
P.N-10 584.36 m
TUBERIA PROYECTADA PVC SAP C-10, DN=1"
2.9 m -10
LINEA CONDUCCION
10
C SAPmC-(3/4")
Ø=2 PVC SAP C
0+760
TUB PV m
Ø=22.9 124.18 m
.48 m

5. 47 m
3935 L=16
TUB
0
393 TUBERIA PROYECTADA PVC SAP C-10, DN=3/4" 464.88 m LINEA DISTRIBUCION
P.N-9 CONEXCIONES
0+740
C-6 TUBERIA PROYECTADA PVC SAP C-10 DOMICILIARIAS

P.N 80.97 m
TUB PV

Ø=22.9
-6
L=23.9
10
C SAP C-(3/4") C-3
C SAPmC-(3/4")
TUB PV mm
m
Ø=22.9
8m
5 m
10
L=56 .8
0+720
VC-01
0
Ø=3/4" P.N-5 Ø=22.9 mm (3/4") 394
L=9.90 m
10 DESCRIPCION PARA TRABAJOS EN ZANJA
C-8 C SAPmC-(3/4") P.N-2
5 TUB PV m La zanja donde se alojara la tuberia sera de
393 Ø=22.9
0+700
6 m 0.40mx0.50m min.
L=34.7 Contara con una cama de arena de 5 cm de espesor.
P.N-4 P.N-3
TUB PV .4 mm (1")
Ø=29
Ø=22.9 mm (3/4") El relleno compactado sera con material Zarandeado

L=33.7
L=3.30 m apizonado con pizon de mano.

C SAP C-
3945
2m

C-7
E=792000
E=792100
E=792200
E=792400
E=792500
E=792600
10
0+

68
0
N=8432100 N=8432100 N=8432100 P.N-1 N=8432100 N=8432100

50
39
0+
66
0
5
395
T 0+
Ø= UB P6V40
0
394
29. C SA
4 P
RIA
L=
90. mm ( C-10
53 1")
m 0+
CH
620
UE
L
00
O
0+6
SECTOR YURACMAYO
V:2 m3 CANT=08 BENEFICIARIOS
BM-2 E=792376.963
0+580
N=8432045.710
COTA=3951.027 msnm
CIP N° 194631
DISEÑO:

CIP N° 211769
INDICADA RGP-02
ALCALDE DISTRITO : CHALLHUAHUACHO REVISION:
ING.
HIDRAULICA RED GENERAL PROYECTADO-YURACCMAYO Y ANCHACALLA FECHA:
HOJA:
2/4
N
N
VP-03
W E
E=791500
E=791600
E=791700
E=791800
E=791900
E=792000
W E
N=8433000 N=8433000 N=8433000 N=8433000 N=8433000 N=8433000 N=8433000 04
39
30
1Km+887.66Mm A 2Km+618.88m
S
S 1 TUBERIA PVC SAP C-15

1Km+456.37m A 1Km+887.66m
39
2
03
5
2+000
1+980 1 TUBERIA HDPE - PN 16
1Km+456.37m A 1Km+887.66m)
1+960
VP-02
392
1+940
0
PROYECTADO
PASE CARRETERA 01
L = 5.00 M.
1+920
CHO
HUA
HUA
HALL
0Km+642.89m A 1Km+203.45m
IRE-C
NCU
1+90
RIAC
HUA
02
HUEL
0
O
1+88
0
3915
1+86
VP-01
0
1+84
0
VC-01
1+820
1+800 TUB RIA

CHU
E
ELO
RIA
PVC
E=791500
E=791600
E=791700
E=791800
E=791900
E=792000
1+78 SAP
0 C-1
5 D=1
01
N=8432900 N=8432900 N=8432900 1+76 " N=8432900 N=8432900 N=8432900 N=8432900
0
3910
1+7 2 TUBERIA PVC SAP C-10
40
39
35
1+7
2 0
39
30
1+7 PLANO ESQUEMA DE LOCALIZACION
00 S/ESCALA
1+6
80 D=1" C-15 (Linea De Conduccion sector Anchacalla)
1Km+456.37m A 1Km+887.66m DETALLE DE ZANJA PARA RED DE DISTRIBUCION Y LINEA DE CONDUCCION
VER DETALLE DE ZANJA LEYENDA AGUA POTABLE
392
1+6
5
60 TERRENO NORMAL-COMPACTO
TU
390
BE CURVA SECUNDARIA
5
RI
1+6 A
40 PV CURVA PRINCIPAL 3950
C
SA N
P NORTE MAGNETICO W E
1+6 C-
20 15
S
392
D=
0
1"
E=791500
E=791600
E=791700
E=791800
E=791900
E=792000
1+6
3900
N=8432800 N=8432800 N=8432800 N=8432800 N=8432800 N=8432800 N=8432800 BM

1+5
80 CAPTACION
3895
1+56
RESERVORIO
3915
0
VALVULA DE CONTROL ROCA SUELTA
VALVULA DE PURGA
1+54
SECTOR YURACMAYO
3890
0
SECTOR ANCHACALLA
3910
CRP TIPO 7
1+5
20
PASE DE CARRETERA
3885
3905
PASE AEREO
BM-1
1+5
CASA (BENEFICIARIO)
00
PILETA - UBS DETALLE DE ZANJA EN ROCA SUELTA
PUENTE YURACMAYO L=18.00m
3900
1+4
80
E=791500
E=791600
E=791700
E=791800
E=791900
E=792000
RIO QUEUÑA
N=8432700 N=8432700 N=8432700 N=8432700 N=8432700 1+4 N=8432700 N=8432700
38
60
80
3895
1+4
40
3890
1+4 0
20 388
1 TUBERIA HDPE - PN 16 1+4

00
D=1" (Linea De Conduccion sector Anchacalla) DESCRIPCION DE TUBERIA-SECTOR ANCHACALLA LONGITUD (m) TIPO TUBERIA
1Km+456.37m A 1Km+887.66m) PASE AEREO PROYECTADO N° 01
3885
L:25.00m
VER DETALLE DE ZANJA 1+3 1,368.97 m LINEA CONDUCCION
80 TUBERIA PROYECTADA PVC SAP C-10, DN=1"
VP-02
E=791960.393 5 TUBERIA PROYECTADA PVC SAP C-15, DN=1" 995.25 m LINEA CONDUCCION
8
N=8432630.694 38
E=791936.400 1+360 COTA=3881.779 msnm TUBERIA PROYECTADA HDPE-PN 16, DN=1" 252.92 m LINEA CONDUCCION
N=8432638.257 1+3
40 11.56 m
COTA=3880.735 msnm TU TUBERIA PROYECTADA PVC SAP C-10, DN=1" LINEA DISTRIBUCION
BE
RI TUBERIA PROYECTADA PVC SAP C-10, DN=3/4" 506.87 m LINEA DISTRIBUCION
1+3 A
20 HD
PE CONEXCIONES
E=791500
E=791600
E=791700
E=791800
E=791900
-P TUBERIA PROYECTADA PVC SAP C-10

DOMICILIARIAS
N 63.73 m
16 DN=1/2" (Conexion Domiciliaria)
1+3
N=8432600 N=8432600 N=8432600 N=8432600 N=8432600 N=8432600 00 D=
1"
1+2
80
1+2
0.40mx0.50m min.
60
1+2
40
ÑA
3885
EU
QU
O
RI
ESCALA: 1/1000
RI
AC
HU
E=791500
E=791600
E=791700
E=791800
E=791900
E=792000
3890
EL
O
N=8432500 N=8432500 N=8432500 N=8432500 N=8432500 N=8432500 N=8432500

CIP N° 194631
DISEÑO:

ING. FILIO DAMIAN VILLCAS HURTADO INDICADA RGP-03
RURAL EN LA LOCALIDADES DE ANCHACALLA, YURACCMAYO, SURACA, DISTRITO : CHALLHUAHUACHO
CIP N° 211769
REVISION:
RED GENERAL PROYECTADO-YURACCMAYO Y ANCHACALLA FECHA:
ALCALDE ING.
HIDRAULICA
HOJA:
3/4
E=790800
E=790900
E=791000
E=791100
E=791200
E=791300
E=791400
N=8433300 N=8433300 N=8433300 N=8433300 N=8433300 N=8433300 N=8433300
N
VP-03
Ø=3/4"
N
W E W E
04
S
1Km+887.66Mm A 2Km+618.88m
3910
Ø=22.9 mm (3/4")
L=5.54 m S 1 TUBERIA PVC SAP C-15
1Km+456.37m A 1Km+887.66m
P.N- VP-03
07
Ø=3/4" 03
3915
1Km+456.37m A 1Km+887.66m)
C-33
VP-02
Ø=1"
3920 3910
SAP C-10
TUB PV.9C mm (3/4")
PROYECTADO
PASE CARRETERA 01
L = 5.00 M.
Ø=22
O
ACH
m
AHU
3925
L=190.35
LHU
HAL
0Km+642.89m A 1Km+203.45m
IRE-C
NCU
RIACH
02
HUA
UELO
3930 39
E=790800
E=790900
E=791100
E=791200
E=791300
E=791400
15
VP-01
Ø=3/4"
N=8433200 N=8433200 3935

P.N-06 N=8433200 N=8433200 N=8433200 N=8433200
VC-01
Ø=3/4"
3940 3920
P.N-6
RIA
-10 ")
CHU
ELO
P C /4
SA (3
C-32 PRONOEI VC mm m
B P .9
TU =22 5.18
3925
01
TU =22 .82 m
Ø
B P .9
Ø =8
VC mm
L
L=
3950
SA ( 3
P C /4
65
-10 ")
3930
3955
-10 ") P.N-05

P C /4 PLANO ESQUEMA DE LOCALIZACION
SA ( 3
3960 VC mm CAMARA ROMPE PRESIÓN T-7 393 S/ESCALA
UB P 22.9 1 m N° 01
5
T = .9
Ø 25
L= E=790917.132
N=8433124.822 SECTOR ANCHACCALLA
C-31 -10 ") COTA=3954.538 msnm CANT= 05 BENEFICIARIOS
3965 P C /4
SA (3
VC mm
B P 22.9
01 PRONOEI3940 DETALLE DE ZANJA PARA RED DE DISTRIBUCION Y LINEA DE CONDUCCION
AGUA POTABLE
m
U
T = LEYENDA
.05
E=790800
E=791000
E=791100
E=791200
E=791300
E=791400
Ø
37
L=
CURVA SECUNDARIA
N=8433100 N=8433100 N=8433100 N=8433100 N=8433100 N=8433100
-10 ") P.N-04
C-30 P C /4 3950
39
SA (3 CURVA PRINCIPAL
45
VC mm 8 m
B P .9 N
TU =22 27.2 NORTE MAGNETICO W E

3975 Ø L= S
39
P.N-03 EJE DE RIO Y/O QUEBRADA
50
")
0
C-1
(3/
AP
39
mm
CS
55 BM
2.9
PV

m
=2
B
TU
.81
C-29 Ø
51
CAPTACION
L=
39
C-28 60 DETALLE DE ZANJA EN TERRENO NORMAL-COMPACTO
RESERVORIO
-10 ") 39 VALVULA DE CONTROL

PC /4 P.N-02 65
SA (3
V C mm 4 m ROCA SUELTA
B P .9 VALVULA DE PURGA
TU =22 17.9 RESERV. PROYECTADO N° 01 39
Ø L= 70 SECTOR YURACMAYO
Ø=29.4 mm (1") V:1 m3
L=11.57 m P.N-01 E=790818.653 SECTOR ANCHACALLA
N=8433026.583 39
75
COTA=3998.000 msnm CRP TIPO 7
394
2+616 39
75
39
45 0 PASE DE CARRETERA
3950
39 3955 3935
2+60 70
3965
3960 PASE AEREO
0
E=790800
E=790900
E=791000
E=791100
E=791200
E=791300
E=791400
2+58 CASA (BENEFICIARIO)
N=8433000 0 N=8433000 N=8433000 N=8433000 N=8433000
D=1" C-10 (Linea De Conduccion sector Anchacalla) N=8433000 N=8433000
2+560 1Km+887.66Mm A 2Km+618.88m PILETA - UBS
2+540 PUENTE YURACMAYO L=18.00m
C-10 D=1"
2+520 TUBERIA PVC SAP 2+120 2+100 2+080 2+060 DETALLE DE ZANJA EN ROCA SUELTA
2+500 2+180 2+160 2+140 2+040
2+220 2+200
2+480 2+460 2+260 2+240 2+020
2+440 2+420 2+400 2+380 2+360 2+300 2+280
2+340 2+320

40
39 39 39 39 3945
50
15
65 60 55
40 39
10 70
39
40 3975
05
40
3980
40
39
0
39
3985
0
90
95
DESCRIPCION DE TUBERIA-SECTOR ANCHACALLA LONGITUD (m) TIPO TUBERIA

E=790800
E=790900
E=791000
E=791100
E=791200
E=791300
E=791400
N=8432900 N=8432900 N=8432900 N=8432900 N=8432900 N=8432900 N=8432900
TUBERIA PROYECTADA HDPE-PN 16, DN=1" 252.92 m LINEA CONDUCCION
TUBERIA PROYECTADA PVC SAP C-10, DN=1" 11.56 m LINEA DISTRIBUCION
CONEXCIONES
63.73 m

PLANO RED GENERAL PROYECTADO 0.40mx0.50m min.
ESCALA: 1/1000 Contara con una cama de arena de 5 cm de espesor.
E=790800
E=790900
E=791000
E=791100
E=791200
E=791300
E=791400
N=8432800 N=8432800 N=8432800 N=8432800 N=8432800 N=8432800 N=8432800

CIP N° 194631
DISEÑO:

CIP N° 211769
RED GENERAL PROYECTADO-YURACCMAYO Y ANCHACALLA INDICADA RGP-04
RURAL EN LA LOCALIDADES DE ANCHACALLA, YURACCMAYO, SURACA, DISTRITO : CHALLHUAHUACHO REVISION: FECHA:
ALCALDE ING.
HIDRAULICA
HOJA:
4/4
Anexo 3.4
AUTORIDAD LOCAL DEL AGUA MEDIO
APURÍMAC PACHACHACA
“Decenio de la Igualdad de oportunidades para mujeres y hombres”
“Año del Bicentenario del Perú: 200 años de Independencia”
CUT N°: 0091678-2021-ANA
Abancay, 21 de junio de 2021
CARTA N°
CARTA Nro0246-2021-ANA-AAA.PA-ALA.MAP
SISGED_NroDoc
Señor
ABEL FRANCISCO ROJAS QUIROS
JEFE DE ESTUDIO
CONSORCIO CHANKA
Calle Corot 147 San Borja – Lima 15037 - Perú Telef.: (51-1) 345 9115
Presente.-
Asunto : REMITO INFORMACIÓN SOLICITADA
Referencia : CARTA N° 073-2021/CC/RL
Tengo el agrado de dirigirme a usted, en relación al documento de la referencia, para

saludarlo cordalmente y a la vez adjunto al presente remitirle copia del INFORME N°
0019-2021-ANA-AAA.PA-ALA.MAP-AT/EVB, en atención a su solicitud de información
de interferencias, para la elaboración de tres (03) Expedientes Técnicos para
Construcción de Puentes y Accesos PAQUETE 01: (1) Construcción de Puente de
Carretera; en el (la) Ruta S/C: Puente Challa Challa y Accesos en la Localidad Queuña,
Distrito de Challhuahuacho, Provincia Cotabambas, Departamento Apurímac; (2)
Construcción de Puente de Carretera; en el(la) Ruta S/C: Puente Ccahuapirhua II y
Accesos en la Localidad Ccahuapirhua, Distrito de Challhuahuacho, Provincia
Cotabambas, Departamento Apurímac; y (3) Construcción de Puente de Carretera; en
el(la) Ruta AP-955: Puente Chicñahui y Accesos en la Localidad Chicñahui, Distrito de
Es propicia la ocasión para expresarle los sentimientos de mi consideración.
Atentamente,
FIRMADO DIGITALMENTE
LUIS ALBERTO DIAZ MORALES

ADMINISTRADOR LOCAL DEL AGUA
ADMINISTRACION LOCAL DE AGUA MEDIO APURIMAC PACHACHACA
LADM/EVB
LADM/evb.
Esta es una copia auténtica imprimible de un documento electrónico archivado en la

Autoridad Nacional del Agua, aplicando lo dispuesto por el Art. 25 de D.S. 070-2013-
PCM y la Tercera Disposición Complementaria Final el D.S. 026-2016-PCM. Su
autenticidad e integridad pueden ser contrastadas a través de la siguiente dirección web:
http://sisged.ana.gob.pe/consultas ingresando el código KLMN8JBGHI y el número de Jr. Junín N°539
CUT.
T: (511) 224 3298
www.gob.pe/ana
www.gob.pe/midagri
CUT N°: 0091678-2021-ANA
INFORME
INFORME N°
Nro0019-2021-ANA-AAA.PA-ALA.MAP/EVB
SISGED_NroDoc
A : LUIS ALBERTO DIAZ MORALES

ADMINISTRADOR LOCAL DEL AGUA
ADMINISTRACION LOCAL DE AGUA MEDIO APURIMAC
PACHACHACA
Asunto : REMITO INFORMACIÓN SOLICITADA
Referencia : CARTA N° 073-2021/CC/RL
Fecha : Abancay, 21 de junio de 2021
Tengo el agrado de dirigirme a usted, en atención al documento de la referencia,

mediante el cual el CONSORCIO CHANKA viene desarrollado el servicio para
PROVIAS DESCENTRALIZADO del Ministerio de Transporte y Comunicaciones –
MTC, el cual, contempla la elaboración de tres (03) Expedientes Técnicos para
Construcción de Puentes y Accesos PAQUETE 01:
(1) Construcción de Puente de Carretera; en el (la) Ruta S/C: Puente Challa Challa y
Accesos en la Localidad Queuña, Distrito de Challhuahuacho, Provincia Cotabambas,
Departamento Apurímac; (2) Construcción de Puente de Carretera; en el(la) Ruta S/C:
Puente Ccahuapirhua II y Accesos en la Localidad Ccahuapirhua, Distrito de
Challhuahuacho, Provincia Cotabambas, Departamento Apurímac; y (3) Construcción
de Puente de Carretera; en el(la) Ruta AP-955: Puente Chicñahui y Accesos en la
Localidad Chicñahui, Distrito de Challhuahuacho, Provincia Cotabambas,
Departamento Apurímac,
Al respecto se realizó el análisis de los polígonos en consulta de los cuales le
informamos.
1. No existe infraestructuras de canales de riego en las tres (03) zonas de estudios
(localidades de Queuña, Ccahuapirhua y Chicñahui.
2. En las (03) zonas en donde se considera los proyectos viales, La Autoridad
Local de Agua Medio Apurímac Pachachaca - ALA.MAP no cuenta con
expedientes técnicos de proyectos en curso o programados (localidades de
Así mismo la Autoridad Local de Agua Medio Apurímac Pachachaca - ALA.MAP tendrá
en cuenta los proyectos viales para sus futuros proyectos.
Es cuanto tengo que informar a usted, para los fines que estime pertinentes.
Página 1 de 2
Atentamente,
FIRMADO DIGITALMENTE
EDGAR VALENZUELA BATALLANOS

TECNICO
ADMINISTRACION LOCAL DE AGUA MEDIO APURIMAC PACHACHACA
LADM/evb
LADM/EVB
Página 2 de 2

Estudio de Interferencias de Redes de Agua, Desagüe y Canales de Riego en Construcción de Puente

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Estudio de Interferencias de Redes de Agua, Desagüe y Canales de Riego en Construcción de Puente

Cargado por

Copyright:

Formatos disponibles

Estudio de Interferencias de Redes de Agua,

Desagüe, Canales de Riego, otros.

REVISIÓN FECHA OBJETO

2.0 DESCRIPCION DEL PROYECTO...................................................................... 3

2.1 Acceso margen derecha ................................................................................. 3

2.2 Puente Challa Challa ...................................................................................... 6

2.3 Acceso margen izquierda ............................................................................... 8

3.0 ALCANCES DEL INFORME............................................................................. 11

4.0 PROCEDIMIENTO PARA LA IDENTIFICACIÓN DE INTERFERENCIAS ........ 11

4.1 Recopilación de Información Básica ............................................................. 11

4.2 Trabajo de Campo. ....................................................................................... 12

4.3 Trabajo de Gabinete. .................................................................................... 12

5.0 IDENTIFICACIÓN E INVENTARIO DE LAS INTERFERENCIAS ..................... 12

5.1 Redes de Agua. ............................................................................................ 12

5.2 Redes de Desagüe. ...................................................................................... 12

5.3 Redes de Canales de Riego. ........................................................................ 12

6.0 DESCRIPCIÓN DE INTERFERENCIA ............................................................. 13

6.1 Redes de Agua. ............................................................................................ 13

6.2 Redes de Desagüe. ...................................................................................... 13

6.3 Redes de Canales de Riego. ........................................................................ 13

7.0 PROPIETARIOS DE INTERFERENCIAS ......................................................... 13

8.0 GESTIONES REALIZADAS PARA CONOCIMIENTO DE PROYECTOS EN

9.0 RESULTADOS ................................................................................................. 14

10.0 CONCLUSIÓN ................................................................................................. 14

11.0 ANEXOS .......................................................................................................... 14

En el presente documento, se presenta los resultados del inventario de las afectaciones

2.0 DESCRIPCION DEL PROYECTO

El proyecto consiste en la construcción del Puente Challa Challa y Accesos, el mismo

2.1 Acceso margen derecha

Figura N° 1 Trazo propuesto - Acceso margen derecha km 0+000 – km 0+429.73

En relación a la rasante, en sus primeros 40 m se desarrolla con una pendiente

Fuente: Estudio de Ingeniería, 2021.

Fuente: Estudio de Ingeniería, 2021.

Fuente: Estudio de Ingeniería, 2021.

2.2 Puente Challa Challa

Fuente: Estudio de Ingeniería, 2021.

Fuente: Estudio de Ingeniería, 2021.

2.3 Acceso margen izquierda

En relación a la rasante, en sus primeros 30 m se desarrolla con una pendiente

Fuente: Estudio de Ingeniería, 2021.

3.0 ALCANCES DEL INFORME

El presente informe de interferencias comprende:

• Redes de Canales de Riego.

4.0 PROCEDIMIENTO PARA LA IDENTIFICACIÓN DE INTERFERENCIAS

Con la finalidad de realizar la identificación de las interferencias del proyecto, se ha

4.1 Recopilación de Información Básica

4.3 Trabajo de Gabinete.

5.0 IDENTIFICACIÓN E INVENTARIO DE LAS INTERFERENCIAS

5.1 Redes de Agua.

5.2 Redes de Desagüe.

5.3 Redes de Canales de Riego.

6.1 Redes de Agua.

6.2 Redes de Desagüe.

6.3 Redes de Canales de Riego.

7.0 PROPIETARIOS DE INTERFERENCIAS

El proyecto NO presenta interferencias de redes de agua, desagüe ni de canales de

8.0 GESTIONES REALIZADAS PARA CONOCIMIENTO DE PROYECTOS EN

Se tramitó solicitudes de información de proyectos existentes, en curso o programados

Se analizó la información enviada por la Municipalidad Distrital de Challhuahuacho (la

El presente proyecto NO tiene interferencias de redes de agua, desagüe ni de canales

Anexo 1: Plano de Interferencia.

Lima, 06 de enero de 2022

Atención : Mg. Raúl Gutiérrez Rodas.
