Partes

constitutivas de la máquina de c c.

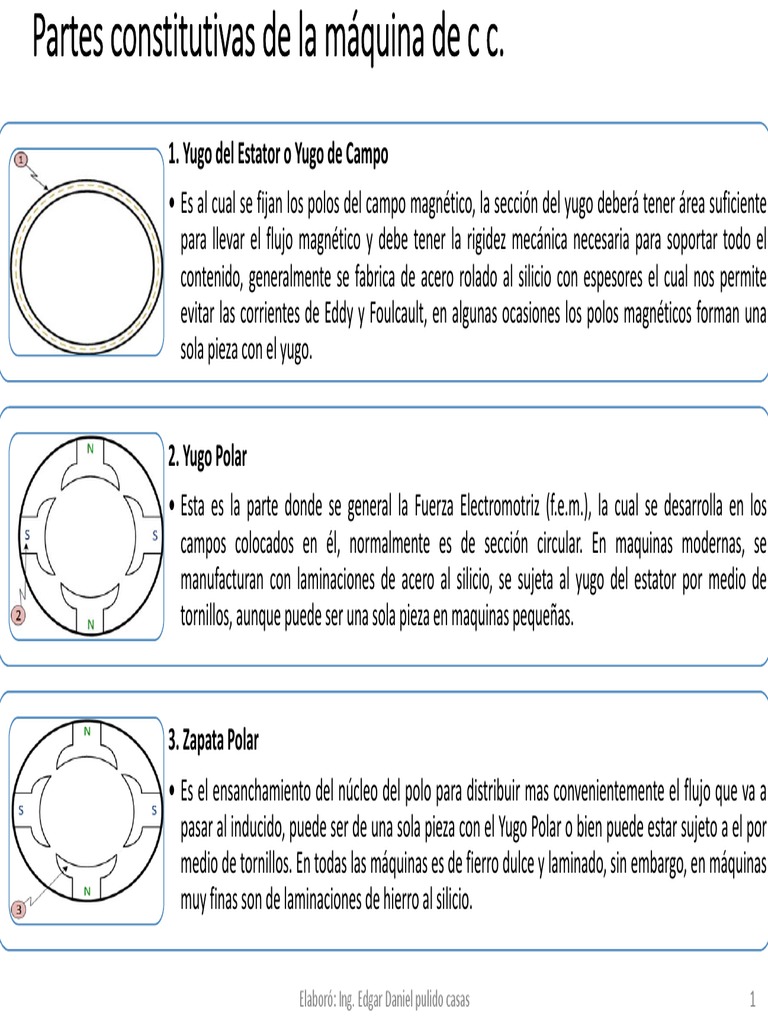

1. Yugo del Estator o Yugo de Campo
• Es al cual se fijan los polos del campo magnético, la sección del yugo deberá tener área suficiente
para llevar el flujo magnético y debe tener la rigidez mecánica necesaria para soportar todo el
contenido, generalmente se fabrica de acero rolado al silicio con espesores el cual nos permite
evitar las corrientes de Eddy y Foulcault, en algunas ocasiones los polos magnéticos forman una
sola pieza con el yugo.

2. Yugo Polar
• Esta es la parte donde se general la Fuerza Electromotriz (f.e.m.), la cual se desarrolla en los
campos colocados en él, normalmente es de sección circular. En maquinas modernas, se
manufacturan con laminaciones de acero al silicio, se sujeta al yugo del estator por medio de
tornillos, aunque puede ser una sola pieza en maquinas pequeñas.

3. Zapata Polar
• Es el ensanchamiento del núcleo del polo para distribuir mas convenientemente el flujo que va a
pasar al inducido, puede ser de una sola pieza con el Yugo Polar o bien puede estar sujeto a el por
medio de tornillos. En todas las máquinas es de fierro dulce y laminado, sin embargo, en máquinas
muy finas son de laminaciones de hierro al silicio.

Elaboró: Ing. Edgar Daniel pulido casas 1
Partes constitutivas de la máquina de c c.

4. Interpolos o Polos de Conmutación

• Son pequeños polos que van colocados entre los polos principales de la máquina, se magnetizan
mediante un embobinado que se conecta en serie con la armadura. Tiene la función de mejorar la
conmutación en el colector y algunas veces de compensar la reacción de armadura.

5. Devanados del Inductor

• CAMPO SERIE. Se manufactura de alambre grueso, solera o barra, con aislamiento de algodón o esmalte,
de muy corto numero de espiras y siempre se conecta en serie con el inducido; su sección transversal
suele ser redonda, cuadrada o rectangular, regularmente se devana sobre el campo derivado.
• CAMPO DERIVADO. Se manufactura de alambre delgado de cobre, con forro de algodón o esmalte, tiene
un gran numero de espiras y se diseña para conectarse siempre en paralelo con el inducido; su sección
transversal suele ser redonda, cuadrada o rectangular.

6. Devanados compensadores
• O también conocido como campo de compensación, su manufactura es de cobre con aislamiento
de algodón o esmalte de sección transversal redonda, cuadrada o rectangular, se coloca en ranuras
especiales a lo largo de la zapata polar y siempre se conecta en serie con el inducido.

Elaboró: Ing. Edgar Daniel pulido casas 2
Partes constitutivas de la máquina de c c.
7. Soporte del Inductor o Tapas
• Sirven como protección de ambos extremos de la máquina, además son elementos de
sustentación de los cojinetes. Se manufacturan por fundición o hierro laminado y soldado. En
algunas máquinas existe diferencia entre la tapa del cojinete y la del colector, llevando la primera
el nombre de escudo y la segunda recibe el nombre de araña, esto, con el fin de distinguir la
proporción de los huecos de ventilación, además de ser un medio de acceso para inspección.

8. Yugo Porta carbones

• Generalmente esta compuesto por 2 partes: Una parte aislante que puede ser Textolite y una parte
metálica que sujeta al porta carbón.

9. Porta carbones
• Son de lamina de Latón de sección rectangular, poseen dispositivos metálicos para acercarse al
conmutador y para girarlos un poco de la barra de sujeción, el tubo aislante que los aísla de la
masa de la máquina puede ser mica o textolite. Cada porta carbón dispone de conexión para salida
de energía o para conectar anillos entre los diferentes porta carbones de misma polaridad, es
decir, conexión equipotencial entre porta carbones o grupo de porta carbones de igual polaridad.

Elaboró: Ing. Edgar Daniel pulido casas 3
Partes constitutivas de la máquina de c c.
10. Carbones
• Generalmente se fabrican de carbón grafitado, normalmente hay tres grados de dureza, según el
porcentaje de grafito:
• Duros. Para poca corriente y gran duración
• Semiduros. Para operación intermedia
• Suaves. Para altas corrientes y baja duración
11. Cojinetes
Se fabrican de acero principalmente con un recubrimiento interior de un material suave llamado BABBIT o
también son fabricados de bronce recubriendo su interior con el mismo material. Los cojinetes están
formados por:
a. Por una parte fija sujeta a la flecha y que gira con ellos
b. Por elementos intermedios (aceite, bolas, rodillos, etc.).
c. Por una parte fija colocada en los soportes de los cojinetes.

12. Rodamientos
• Estos pueden se esferas, rodillos o agujas, tanto las pistas como los elementos de rodamiento son
de acero templado y con alto pulimiento.

13. Pedestal
• Esta fabricado de material fundido aluminio o fierro, su función es soportar mecánicamente a todos
los elementos de la máquina, además de permitir un medio de fijación al piso, estructura, etc.

Elaboró: Ing. Edgar Daniel pulido casas 4
Partes constitutivas de la máquina de c c.

14. Devanados de polos de conmutación

• Estos se localizan sobre el yugo de los interpolos, su función es de compensar el efecto
desmagnetizante de la armadura.

15. Carcasa
• Su objetivo es darle protección y sustentación a la máquina. La clase de protección que proporciona la
carcaza, se construye justo como se explica:
• a. Construcción abierta. El aire caliente sale por si mismo
• b. Construcción protegida. Lleva un abanico que hace, pasar el aire frio por la máquina.
• c. Construcción cerrada. Se construye con aletas y abanicos para el enfriamiento, además se
construyen de fierro fundido y se manufacturan fierro laminado y soldado.

Elaboró: Ing. Edgar Daniel pulido casas 5
