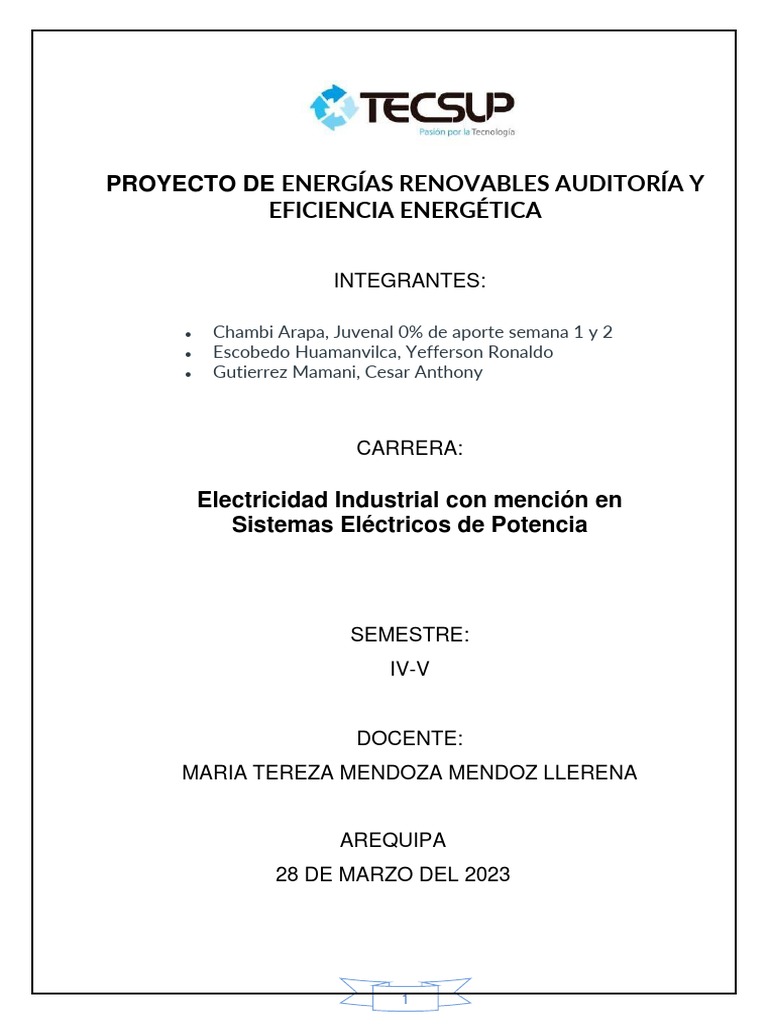

PROYECTO DE ENERGÍAS RENOVABLES AUDITORÍA Y

EFICIENCIA ENERGÉTICA

INTEGRANTES:

• Chambi Arapa, Juvenal 0% de aporte semana 1 y 2

• Escobedo Huamanvilca, Yefferson Ronaldo
• Gutierrez Mamani, Cesar Anthony

CARRERA:

Electricidad Industrial con mención en

Sistemas Eléctricos de Potencia

SEMESTRE:
IV-V

DOCENTE:
MARIA TEREZA MENDOZA MENDOZ LLERENA

AREQUIPA
28 DE MARZO DEL 2023

1
Indice:

1. Objetivo……………………………………………………………..pg3
2. Alcances…………………………………………………………….pg3
3. Antecedentes……………………………………………………….pg3
4. Marco teórico Energías Renovables……………………………..pg3
5. Diseño de un sistema fotovoltaico……………………………….pg7
5.1 Cálculo de la energía de consumo………………………..pg7
6. Cantidad de paneles…………………………………..pg8
6.1 cálculo de cantidad de paneles…………………pg8
7. Cantidad de baterías…………………………………...pg8
7.1 cálculo de baterías…………………………………pg8
8. Cantidad de controlador MPPT………………………..pg9
8.1 cálculo del controlador…………………………….pg9
9. cantidad de inversores………………………………….pg9
9.1 cálculo de inversores……………………………….pg9
10. Implementos a usar para la implementación de un sistema
fotovoltaico..pg10
10.1 Selección de Paneles……………………………pg11
10.1.1 Cotización de paneles …………………..pg12
10.1.2Mantenimiento de un panel solar………..pg12
10.2 selección de baterías……………………………pg13
10.3selección del controlador MPPT………………..pg16
10.4selección de inversor……………………………..pg18
11. Instalación…………………………………………………..pg19

2
1. Objetivo.

• Diseñar sistemas fotovoltaicos para energizar 20 casas de una zona rural.

• Definir la cantidad de módulos y baterías necesarias para el sistema fotovoltaico.

• Definir el controlador y el inversor a utilizar en el sistema fotovoltaico.
• calcula la carga eléctrica promedio
• cubrir la demanda eléctrica de 20 hogares
• reparación del sistema fotovoltaico a largo plazo

2. Alcances.

• Se diseñará un sistema fotovoltaico para 20 hogares y mantenimiento de los

paneles solares.

3. Antecedentes.

• El diseño del sistema fotovoltaico se realizará en la comunidad rural, de Cuzco con

implementos eléctricos como lámparas led, televisiones. etc.

4. Marco teórico Energías Renovables.

Para empezar, vamos a definir qué son las energías renovables. Las energías renovables son un
tipo de energías derivadas de fuentes naturales que llegan a reponerse más rápido de lo que
pueden consumirse. Un ejemplo de estas fuentes es, por ejemplo, la luz solar y el viento; estas
fuentes se renuevan continuamente. Las fuentes de energía renovable abundan y las encontramos
en cualquier entorno.

Por el contrario, los combustibles fósiles, como el carbón, el petróleo y el gas, constituyen fuentes
de energía no renovables que tardan cientos de millones de años en formarse. Los combustibles
fósiles producen la energía al quemarse, lo que provoca emisiones dañinas en forma de gases de
efecto invernadero, como el dióxido de carbono.

La generación de energías renovables produce muchas menos emisiones que la quema de

combustibles fósiles. Una transición de los combustibles fósiles, los cuales representan en la
actualidad la mayor parte de las emisiones, a energías renovables resulta fundamental para
abordar la crisis producida por el cambio climático.

Hoy en día, las energías renovables son más baratas en la mayoría de los países y generan tres
veces más puestos de trabajo que los combustibles fósiles.

3
- Energía eólica: La energía eólica aprovecha la energía cinética del aire en movimiento gracias
al uso de enormes turbinas eólicas ubicadas en superficies terrestres, en alta mar o en aguas
dulces (sobre la superficie acuática). La energía eólica se ha usado durante milenios, pero las
tecnologías, tanto terrestres como sobre el agua, han evolucionado en las últimas pocas
décadas hasta convertirse en una potente forma de producir electricidad gracias a turbinas más
altas y a unos rotores que poseen diámetros de mayores proporciones.

Aunque las velocidades eólicas promedio varían marcadamente dependiendo de cada

ubicación, el potencial técnico mundial respecto a la energía eólica supera la producción global
de energía eléctrica, teniendo en cuenta, además, el potencial en la mayoría de las regiones
del planeta para permitir un despliegue importante de esta energía basada en el viento.

En muchas zonas del mundo nos encontramos vientos fuertes con velocidades muy altas; sin
embargo, los mejores lugares para generar esta energía se localizan, algunas veces, en los
sitios más remotos. La generación de energía eólica en zonas acuáticas supone un destacado
potencial.

4
- Bioenergía: La bioenergía se produce a partir de diversos materiales orgánicos, denominados
biomasa, como la madera, el carbón, el estiércol y otros abonos utilizados para la producción de
calor y electricidad, y los cultivos agrícolas destinados a biocombustibles líquidos. La mayor parte
de la biomasa se utiliza en las zonas rurales para cocinar, aportar iluminación y calor en estancias,
y por parte de las poblaciones más desfavorecidas en los países en desarrollo.

Los sistemas modernos de biomasa incorporan árboles o cultivos específicos, residuos provenientes
de la agricultura o los entornos forestales, así como flujos de desechos orgánicos.

La energía creada a partir de la quema de biomasa forma emisiones de gases con efecto
invernadero, aunque a niveles más bajos que la combustión de los carburantes fósiles, como
pueden ser el carbón, el petróleo o el gas. Sin embargo, la bioenergía debe aplicarse únicamente
en ciertas situaciones puesto que sus impactos potencialmente negativos para el medioambiente
se relacionan con un aumento a gran escala en las plantaciones de bioenergía y bosques, algo
que genera una deforestación y un cambio en el uso de las áreas de tierra.

- Energía hidráulica: La energía hidroeléctrica aprovecha la energía que produce el movimiento

del agua cuando se eleva o desciende de forma pronunciada. Puede generarse a partir de
embalses y ríos. Las plantas hidroeléctricas de los embalses se valen del agua almacenada y
estancada, mientras que las plantas hidroeléctricas fluviales utilizan la energía que se produce
gracias al flujo de agua en un río.
Los embalses hidroeléctricos suelen tener múltiples aplicaciones, llegando a producir agua
potable, agua para regadíos, un control ante inundaciones y sequías, servicios de navegación y
también este suministro de energía que indicamos.
La energía hidroeléctrica supone en la actualidad la mayor fuente de energía renovable dentro del
sector de la electricidad. Se basa en patrones generalmente estables de pluviosidad y puede verse
negativamente afectada por sequías causadas por el cambio climático, o incluso por los cambios
en los ecosistemas, que también produce este problema y que llega a afectar en estos patrones
de precipitaciones.
La infraestructura necesaria para crear hidroelectricidad también puede provocar cambios en los
ecosistemas de formas muy negativas. Por esa razón, hay muchos que defienden esta fuente de
energía a pequeña escala como opción más respetuosa con el medioambiente y especialmente
adecuada para las comunidades situadas en lugares muy remotos.

5
- Energía oceánica: La energía oceánica deriva de las tecnologías que utilizan las energías
térmicas del agua marina, las olas o las corrientes de agua, por ejemplo, para producir electricidad
o calor.
Los sistemas de energía oceánica se encuentran todavía en una etapa inicial de desarrollo y con
una variedad de dispositivos de conversión del oleaje y las corrientes de las mareas en fase
experimental. El potencial teórico de la energía oceánica supera cualquier necesidad energética
actual en los seres humanos.

- La energía geotérmica: La energía geotérmica utiliza la energía térmica disponible del interior
de la Tierra. El calor se extrae de unos depósitos geotérmicos a través de pozos u otros medios.
Los depósitos con estas temperaturas lo suficientemente elevadas y permeables de forma
natural se denominan depósitos hidrotermales, mientras que los depósitos que cuentan con el
suficiente calor, pero que utilizan medios de estimulación hidráulica, se llaman sistemas
geotérmicos mejorados.
Una vez en la superficie, pueden utilizarse fluidos a varias temperaturas para generar la
electricidad. Esta tecnología, que consiste en la generación de electricidad por medio de
depósitos geotérmicos, ya resulta madura y fiable, y lleva más de 100 años utilizándose.

6
 - Energía solar: De todas las fuentes de energía, la energía solar es la que más abunda y, además,
también puede obtenerse aún con el cielo nublado. La velocidad a la que la Tierra intercepta la
energía solar es aproximadamente 10 000 veces superior a la velocidad con la que la humanidad
consume la energía.
Las tecnologías solares pueden producir calor, refrigeración, luz natural, electricidad y, también,
combustibles para multitud de aplicaciones. Las tecnologías solares convierten la luz solar en
energía eléctrica, ya sea mediante paneles fotovoltaicos o a través de espejos que concentran la
radiación solar.
Aunque no todos los países se ven igualmente favorecidos por la luz solar, sabemos que en
cualquier país sería viable una importante contribución de la energía solar al conjunto de todas sus
fuentes de energía.
El coste para la fabricación de los paneles solares ha descendido estrepitosamente durante la última
década, haciendo que sean, además de asequibles, a menudo la forma más económica de producir
electricidad. Los paneles solares tienen una vida útil de alrededor de 30 años y existen en una gran
variedad de tonalidades en función del tipo de material usado durante su fabricación.

5. Diseño de un sistema fotovoltaico

.
5.1 Cálculo de la energía de consumo:
Para poder determinar la energía de consumo se llevó a cabo la siguiente tabla, enla cual nos
especifican los equipos que intervienen en la lavandería, su respectivoconsumo en watts y el
tiempo que estos operan.

7
 Calculo energético total

255W

- Consumo total de las 20 viviendas es de 26,550 W/h x día

- Consumo mensual es de 796,500W/h x mes

Selección de las HORAS SOL PICO (HPS)

6. Cantidad de paneles:

6.1 cálculo de cantidad de paneles

Consumo Diario (Cdias): 26,550 W/h x dia => 796k W/h x mes
Horas de sol pico (HSP): 5.79 horas pico promedio

Potencia Total de paneles (Ptpv) = Cdia (Wh) / HPS (horas) = 26,550 / 5.79 = 4585.49 Wp

Panel de 370 Wp en STC =276 wp en NOCT = 18 x 276 = 4968 Wp => tiene que ser mayor a la
potencia total de planes

Cantidad de paneles a usar 18

7. Cantidad de baterías:
7.1 cálculo de baterías

- Energía total de consumo 26,550 W/h x dia (Etc)

- Horario de uso energético 70% (Hoe)

Energía necesaria del bando de baterías

Etc 26550 x Hoe 0.7 = 18585 Wh necesaria

8
 Dato:
El estándar mundial recomienda
que no superes del 50% de
descarga de tu bando de baterías
y si lo haces corres el riesgo de
reducir la vida útil de tus baterías.

- Bateria Solar Gel 12v 300Ah

- Capacidad de descarga 50%

Valor nominal de la batería: 12V x 300Ah = 3600Wh

Energía disponible: 3600Wh x 0.5 = 1800Wh

Una batería me otorga 1800 Wh (Ed)

Energía necesaria es de 18585 Wh (En)

(Ed)/(En)= 18585 Wh / 1800 Wh = 10.33= 11 baterías necesarias

8. Cantidad de controlador MPPT

8.1 calculo del controlador

Dividiremos la potencia total de paneles solares por la tensión de la batería para conocer la
corriente máxima de carga
(Ptot / Vbat = Imáx)
Np(cantidad de paneles por modulo) 3

Np 3 x wp 276 =828wp
828wp/12V =69 A

Necesitaremos 6 reguladores solar MPPT de 70 amperios.

9. cantidad de inversores.
9.1 cálculo de inversores
- Número de viviendas 20
- Watts totales de dispositivos 255W
Potencia de carga = 255w x 20 viviendas =5100W

Multiplicaremos la potencia por 2 para tomar en cuenta el sobre

dimensionamiento y seria de 10,200W.

9
10. Implementos a usar para la implementación de un sistema fotovoltaico

1. Paneles solares: Son el componente principal del sistema fotovoltaico,

encargados de captar la energía solar y convertirla en energía eléctrica.
2. Inversor: Es el encargado de convertir la energía generada por los
paneles solares en energía utilizable para alimentar los electrodomésticos
y dispositivos eléctricos.
3. Baterías: Si se desea almacenar la energía generada por los paneles
solares para su uso en momentos de baja radiación solar, se necesitarán
baterías para almacenarla.
4. Controlador MPPT: Es necesario para controlar la carga de las baterías y
protegerlas de posibles sobrecargas o descargas.

10
10.1 Selección de Paneles.

11
 10.1.1 Cotización de paneles

Los paneles a usar tienes un costo de: S/ 1,272.00

Cantidad de paneles requerido: 18
Costo en total: S/ 22,896.00

1.1.1 Mantenimiento de un panel solar:

En cuanto al mantenimiento de los paneles solares, es muy sencillo. Lo

aconsejable es realizar una limpieza una vez al año, preferiblemente a
primera hora de la mañana o al atardecer. En este momento es cuando el
sol es menos intenso y los paneles están apenas produciendo energía.
Con una escoba o cepillo hay que retirar el polvo acumulado y otros
elementos que se hayan depositado en la superficie de las placas.
Después se limpiarán los paneles utilizando una esponja suave y agua
tibia. Estos dos elementos son importantes. La esponja debe ser suave
para evitar rayar la superficie del panel, lo cual comprometería su eficacia.
La temperatura del agua también es fundamental, porque utilizar agua fría
provoca un choque térmico que podría dañar las células fotovoltaicas. Si
se limpian con agua a chorro, hay que cuidar mucho la presión y procurar
que sea muy suave. Es una tarea sencilla, pero en la mayoría de los
casos se puede recurrir a la propia empresa instaladora. Esta, como EFC
Solar se encargará del mantenimiento anual del módulo fotovoltaico.
La mejor manera de asegurarse que los paneles solares generan energía
durante varias décadas, es instalar un módulo fotovoltaico con una
empresa de confianza, con experiencia en el sector y que trabaje con
paneles de máxima calidad.

12
 1.2 selección de baterías.

Costo S/ 1,546.05 x 11
Costo total S/17006.55
10.2.1 Curva Descarga Batería GEL 12V 300Ah Alta
temperatura

La batería GEL CSBattery de alta temperatura 300AH tiene un peso de unos

71,3 kilos, en la parte superior contiene los bornes de conexión (el color rojo
corresponde al borne positivo y el color negro corresponde al borne negativo).
Esta batería es de tipo VRLA y de GEL de ciclo profundo, por lo que no
requiere de ningún tipo de mantenimiento al tener sus vasos totalmente
sellados.
CSBattery es el fabricante de la batería GEL de alta temperatura 300AH lo que
significa que el producto cuenta con garantía de calidad y funcionamiento
gracias a los procesos de calidad a los que han sido sometidas las baterías
durante la producción y al test de producto final. Recuerde que junto con
la batería GEL CSBattery 300ah es necesario un controlador de carga solar a
la hora de realizar la instalación solar. El controlador de carga solar tendrá
que ser el adecuado para este tipo de modelo de batería GEL.

13
 10.2.2 Formas de conexión de las baterías:
Las baterias de uso más habitual en una instalación solar son las baterías
solar monoblock, las AGM y las de gel. Estas baterias son de 12V por lo
que se pueden usar de forma individual en instalaciones solares que
funcionen a 12V. Ahora bien, para usarlas en sistemas a 24V, serà
necesario combinar las baterias entre sí hasta conseguir el voltaje y la
capacidad de carga necesaria.
Las baterias se pueden conectar entre ellas formando tres tipos diferentes
de conexión:

Conexión en paralelo:
La conexión en paralelo se utiliza para conectar entre si baterias
en instalaciones a 12V. Para ello se conectan entre ellos todos los
polos positivos y por el otro lado, todos los polos negativos. Los
cables positivo y negativo resultantes de ello, se conectarán al
regulador a las entradas positiva y negativa respectivamente.

La conexión en paralelo sirve para multiplicar la capacidad de la

batería mientras que el voltaje (12V) se mantiene constante.

Por ejemplo, si se dispone de 2 baterías cada una de 250Ah de

capacidad y 12 voltios. Si se conectan en paralelo se obtiene una
batería total de 500Ah de capacidad y de 12V.

Conexión en serie:
La conexión en serie se realiza cuando se quieren utilizar
baterías de 12V para almacenar la energía en instalaciones de
24V. Mediante esta conexión, se mantiene la capacidad de la
batería pero se multiplica el voltaje, pasando de 12 a 24V.

Por ejemplo, la conexión en serie de 2 baterías AGM de 250Ah

de capacidad y 12 voltios dará como resultado una batería
total de 250Ah de capacidad y de 24V.

Para realizar este tipo de conexión se deberá unir el polo

positivo de una de las baterías, con el polo negativo de la otra.
Los polos restantes servirán de punto de conexión de los
cables positivo y negativo que provienen del regulador de
carga. (Ver imagen).

14
 Conexión mixta en serie y paralelo:
Este tipo de conexión se realiza en instalaciones a 24V donde se
quieran conectar más de 2 baterías a la vez. En este caso, se
deberán poner baterías siempre de dos en dos (para obtener el
voltaje de 24V). Es decir, en números pares: 2,4,6 y 8.

Por ejemplo, imaginemos que disponemos de 4 baterías AGM de

250Ah y 12V cada una. En primer lugar, se procederá a realizar
una conexión en serie entre la primera bateria y la segunda (es
decir, entre el polo positivo de una y el polo negativo de la otra), y
entre la tercera y la cuarta. De este modo habremos obtenido dos
grupos de baterías de 250Ah de capacidad y 24V de tensión cada
uno. El paso siguiente será conectar en paralelo un grupo con el
otro. Para ello se conectarán entre sí los polos positivos de los dos
grupos, y por otro lado, los polos negativos, resultando una
conexión como la que se puede ver en la imagen de la izquierda. De
este modo, habremos obtenido como resultado una batería total de
500Ah de capacidad y 24V.

Atención:
Nunca se deben conectar entre sí los polos positivo y negativo de una misma batería. Este
hecho puede producir un cortocircuito y un daño irreparable a la batería. Tampoco se pueden
conectar entre sí varias baterías en círculo, por el mismo motivo. Ante cualquier duda consultar
a Panel Solar Perú.

10.2.3 ¿Que cable usar para conectar las baterías?

Los cables más importantes de una instalación solar son aquellos que
se utilizan para conectar las baterías entre sí y el que se conecta desde
la batería hasta el inversor. Estos cables deben ser suficientemente
gruesos para soportar sin problemas una demanda de energía fuerte
desde alguna de las fuentes de consumo conectadas a la instalación
solar.
Para hacer la conexión entre baterías se debe usar siempre cable
eléctrico de 50 mm2 de sección. Mientras que para conectar la batería
con el inversor el cable recomendado será de 25 o 35 mm2 de sección.

15
 1.3 selección del controlador MPPT.

El Controlador MPPT 250V 70A LCD 12/24/48V SRNE permite recargar las
baterías a partir de la energía que producen los paneles solares fotovoltaicos. Al
disponer de tecnología MPPT, obtiene hasta un 30% más de producción que si
utilizáramos uno de tecnología PWM. Este controlador admite una tensión
máxima de trabajo desde paneles de 250V y aporta una carga máxima hacia
baterías de 70A.

10.3.1 Características técnicas Controlador MPPT 250V

70A LCD 12/24/48V
Este Controlador MPPT está diseñado para funcionar sobre instalaciones
solares eléctricas. Asume un máximo de 70A de carga máxima a baterías
y una tensión de trabajo máxima de placas de 250V.
Una de las mejores características de esta versión de modelos MC48 es
su capacidad para funcionar en instalaciones de 12V, 24V o 48V y vienen
con detección automática de la tensión de trabajo. La eficacia del
seguidor MPPT que incorpora el Controlador MPPT 250V 70A LCD
12/24/48V está por encima del 99% teniendo en cuenta además con bajo
consumo de apenas 0.5W de consumo propio. Su mecanismo de
seguimiento de la máxima potencia facilita hasta un 30% más de
producción que un controlador PWM de una potencia equivalente.
El Controlador MPPT 250V 70A LCD 12/24/48V hace funcionar al panel
en su punto idóneo donde la relación entre voltaje e intensidad es máxima
para así adaptarse a las mejores circunstancias de luz de cada situación.
Tiene un algoritmo de carga multi-etapas incorporado para garantizar el
óptimo cuidado de la batería, independientemente de si trabaja con una
tecnología de litio o de plomo.
El Controlador MPPT 250V 70A LCD 12/24/48V incluye una interfaz LCD
ajustada en el propio chasis del controlador, para poder realizar un
seguimiento in-situ la instalación. Además, incluye también conectividad
inalámbrica Bluetooth para realizar los ajustes pertinentes y poder ver su
funcionamiento desde nuestro teléfono móvil dentro del rango de alcance
de este tipo de tecnología.

16
 13.3.2 Conexiones del Controlador MPPT 250V 70A LCD
12/24/48V

1- Pantalla LCD.
2- Módulo de bluetooth 4.0.
3- Conexión cable positivo de batería.
4- Conexión cable negativo de batería.
5- Conexión cable negativo de paneles.
6- Conexión cable positivo de paneles.
7- Comunicaciones RS485.
8- Llave.
9- Comunicaciones TTL.
10- Conexión sonda temperatura baterías.
11- Conexión sensor voltaje de baterías.
12- Salida de relé.
Protecciones Controlador MPPT 250V 70A LCD 12/24/48V
El Controlador MPPT 250V 70A LCD 12/24/48V viene con las siguientes protecciones:
- Polaridad inversa en el campo fotovoltaico. El regulador se desconecta al detectar que la
corriente fluye en sentido contrario.
- Cortocircuito en la entrada fotovoltaica. Se restablece su funcionamiento cuando el
cortocircuito se arregla.
- Exceso de carga. Cuando se excede la potencia máxima admitida por el regulador, la
producción se limita a la capacidad máxima de cada modelo, en este caso 70A.
- Polaridad inversa de batería. Si la corriente de baterías circula en sentido inverso, el
controlador también se protege y se restablece.
Potencia de paneles con Controlador MPPT 250V 70A LCD 12/24/48V
Dependiendo de de la tensión de trabajo de baterías solares, habrá limitaciones con la
potencia máxima fotovoltaica que el controlador puede convertir en energía eléctrica para
cargarlas:
- A 12V: 920W de potencia FV.

17
- A 24V: 1840W de potencia FV.
- A 48V: 3680W de potencia FV.
10.4 selección de inversor.

El Inversor Cargador Growatt SPF 12000T DVM 12000W contiene un controlador

MPPT y es capaz de trabajar a baja frecuencia 120/240VCA. También lleva un
transformador de cobre puro y no es necesario contar con aplicaciones externas
para realizar la configuración.

18
 10.4.1 Características del Inversor Cargador Growatt
SPF 12000T DVM 12000W
Las propiedades técnicas que más sobresalen del Inversor Cargador
Growatt SPF 12000T DVM 12000W son las siguientes:
Este modelo es un inversor de baja frecuencia 120/240 Vca con sistema
de corriente de fase partida. El Inversor Cargador Growatt SPF 12000T
DVM 12000W lleva integrado un controlador de carga MPPT.
El Inversor Cargador Growatt SPF 12000T DVM 12000W posee un
sistema de control remoto por conexión inalámbrica WiFi o por Servicio
General de Paquetes vía Radio, lo que hace que el arranque, control y
vigilancia del convertidor sea mucho más sencilla. Por otra parte, también
nos permite vigilar al momento el trabajo del dispositivo, la cantidad de
energía solar obtenida y otros datos sin coste y de forma simple.
El Inversor Cargador Growatt SPF 12000T DVM 12000W incluye un
transformador de corriente de baja frecuencia formado por cobre puro.
Integra además un servicio inteligente y un control de los factores de
trabajo a través del interruptor de la pantalla de cristal líquido, por lo que,
al contrario que otros inversores, no necesita de ningún otro instrumento o
app independiente para el control del Inversor Cargador Growatt SPF
12000T DVM 12000W con los datos concordantes.

10.4.2 Instalación del Inversor Cargador Growatt SPF

12000T DVM 12000W
Por las propiedades y la dificultad técnica del Inversor Cargador
Growatt SPF 12000T DVM 12000W, se aconseja que realice el montaje
y puesta en marcha un técnico ya que, además de su adecuada
utilización, el Inversor Cargador Growatt SPF 12000T DVM
12000W debe ser puesto en marcha siguiendo todas las
especificaciones de la empresa productora. Hay que tener en cuenta
que la garantía nunca cubrirá una inadecuada puesta en marcha o
montaje.

11. Instalación.
La instalación cuenta de 18 paneles conectadas en serie a un controlador de
corriente de 70 A que conecta a 11 baterías conectadas en paralelo asu ves el
contralor esta conectado a un inversor de 12000W.

Diagrama de instalación

19
Bibliografía:
• Forget, A. (2011). Manual de diseño de sistemas fotovoltaicos aislados.
http://www.astridforget.com/wp-content/uploads/2014/10/Manual-t%C3%A9cnico-AF-
solar-FV-VF-110617.pdf
• Pilco, D., & Jaramillo, J. (2008). Sistemas fotovoltaicos para iluminación: paneles
fotovoltaicos. Univ. Técnica Part. Loja, 1-4.
https://www.utpl.edu.ec/jorgeluisjaramillo/wp-content/uploads/2010/06/renlux-paneles-
fv.pdf
• Dulcey Villamizar, J. M., & Pérez Mateus, N. F. (2015). Evaluación técnica y
económica para la implementación de un sistema solar fotovoltaico en las
instalaciones de la empresa Ingenio Financiero Gestión Verde INGEV SAS.
https://repository.unab.edu.co/handle/20.500.12749/1191
• Vera, J. J. N., & Gispert, F. G. (2007). Análisis y diseño de controladores para
inversores multinivel en sistemas fotovoltaicos conectados a red. Universidad
Politécnica de Cataluna, Barcelona.
http://ieee-pels-ies.es/Pels/Pdf/Tesis/Negroni_thesis.pdf
• Canteñs, G. D. J. L., Ponce, B. G., Gómez, F. M., Aguilera, N. C., & Rojas, J. C. O.
Evaluación energética de un edificio para el cálculo de un sistema fotovoltaico.
https://publicacoes.riqual.org/wp-content/uploads/2023/01/edesp2_20_231_240.pdf

20
