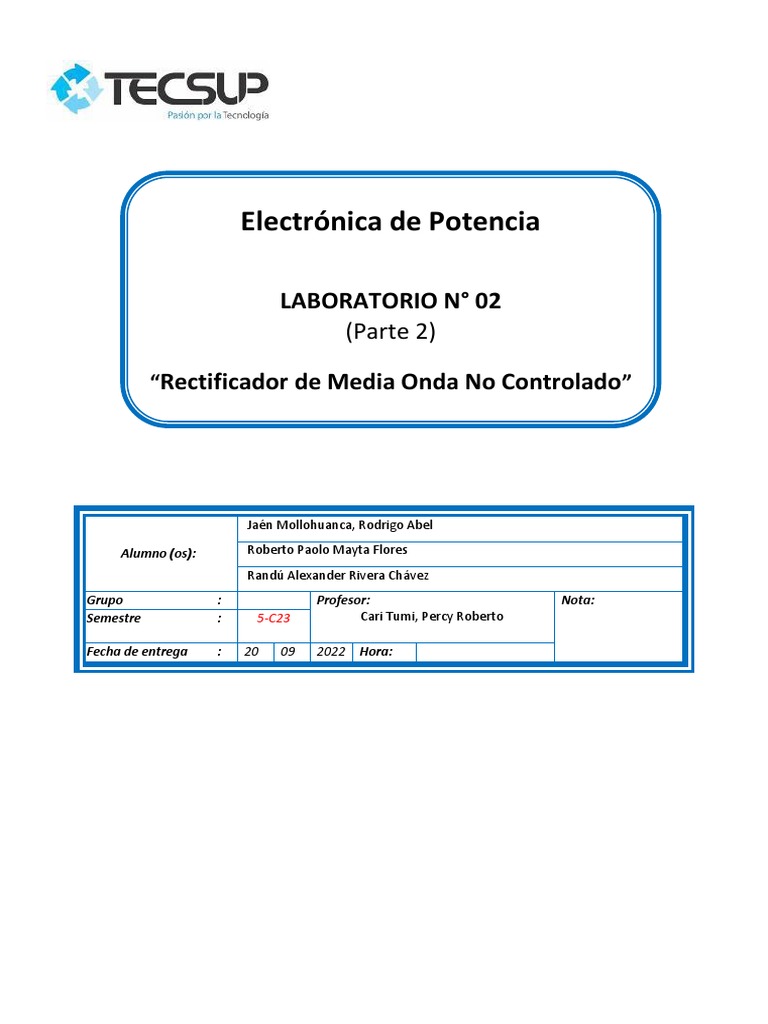

Electrónica de Potencia

CÓDIGO
LABORATORIO N° 02
(Parte 2)

“Rectificador de Media Onda No Controlado”

Jaén Mollohuanca, Rodrigo Abel

Alumno (os): Roberto Paolo Mayta Flores

Randú Alexander Rivera Chávez
Grupo : Profesor: Nota:
Semestre : 5-C23 Cari Tumi, Percy Roberto

Fecha de entrega : 20 09 2022 Hora:

I. OBJETIVOS:

• Entender el funcionamiento del rectificador de media onda con carga resistiva e inductiva
• Entender el funcionamiento del diodo volante
• Medir y calcular los valores medio, RMS y los parámetros de calidad de un rectificador controlado

II. EQUIPOS MATERIALES A UTILIZAR:

• Módulo de Electrónica de Potencia

• Un multímetro digital
• Un osciloscopio digital
• Conectores

Cajón ... A Cantidad Cajón ...B Cantidad

puentes U negras (16) bananas color negro pequeño (8)
puentes U azules (2) bananas color negro mediano (8)
puentes U rojos (2) bananas color negro grande (4)
puentes H negras (10) bananas color plomo (4)
bananas rojas (4) bananas color café (4)
bananas azules (4) bananas color verde (4)
Conector DIN 7 (osciloscopio) bananas color verde – amarillo (4)
Circuitos de conexión (1 conjunto)
Adaptador USB a RS-232 (1) Fusibles en buen estado
Cable USB (extensión) (1) Fusibles en mal estado
Cable RS-232 (1)

III. FUNDAMENTOS TEÓRICOS:

Los rectificadores de media onda se utilizan principalmente en aquellas aplicaciones que requieren poca
potencia. Los usos más comunes son en electrodomésticos así como los aparatos de carga o de suministro
de corriente. El funcionamiento del circuito rectificador puede realizarse en modo no controlado (M1). Por
lo general este tipo de convertidor se alimenta de la red.

𝑈𝑠 = 𝑈𝑚 ∗ 𝑠𝑒𝑛 𝜔𝑡

Parámetros del circuito rectificador de media onda:

 • Valor medio 𝑈𝑑𝑐 = 0.318 ∗ 𝑈𝑚
• Valor rms 𝑈𝑚𝑖𝑥𝑡𝑎 = 0.5 ∗ 𝑈𝑚
• Eficiencia 𝜂 = 𝑃𝑑𝑐 /𝑃𝑚𝑖𝑥𝑡𝑎
• Factor de forma 𝐹𝐹 = 𝑈𝑚𝑖𝑥𝑡𝑎 /𝑈𝑑𝑐
1
• Factor de componente ondulatoria 𝑅𝐹 = (𝐹𝐹 2 − 1) ⁄2 = 𝑈𝑎𝑐 /𝑈𝑑𝑐
• Factor de utilización del transformador 𝑇𝑈𝐹 = 𝑃𝑑𝑐 /𝑈𝑠 𝐼𝑠 𝑈𝑠 = 0.707 ∗ 𝑈𝑚 𝐼𝑠 = 0.5 ∗ 𝑈𝑚 /𝑅
• Salida de potencia DC 2
𝑃𝑑𝑐 = 𝑉𝑑𝑐 /𝑅
• Salida de potencia AC 2
𝑃𝑎𝑐 = 𝑉𝑎𝑐 /𝑅

Para rectificación de media onda debe cumplirse:

𝜂 = 40.5 % , 𝐹𝐹 = 157% , 𝑅𝐹 = 121 %, 𝑇𝑈𝐹 = 0.286

IV. PROCEDIMIENTOS:

PARTE 1: RECTIFICADOR DE MEDIA ONDA CON CARGA RESISTIVA

Armar el circuito mostrado en la figura:

Figura N° 01. Esquema del circuito con carga resistiva.

Conecte el osciloscopio para realizar las mediciones del voltaje de entrada como el voltaje en la carga.

Realizar la respectiva conexión y graficar la imagen con ayuda de la aplicación PHACON, luego añadir etiquetas,
cambiar color y espesor de las curvas. Adjuntar imagen de tensión de entrada y tensión de salida

Conecte el osciloscopio para realizar las mediciones de corriente en el circuito

Realizar la respectiva conexión y graficar la imagen con ayuda de la aplicación PHACON, luego añadir etiquetas,
cambiar color y espesor de las curvas. Adjuntar la imagen de corriente de entrada y corriente de salida.
Responder
¿En qué se diferencia la corriente de entrada y la de salida?

Visualizar la potencia en la carga con ayuda el software PHACON (visualizar el voltaje de salida y corriente de
salida en la misma imagen, pero con las líneas más delgadas), adjuntar imagen.

Medición de parámetros
Completar la tabla que se muestra a continuación.

Valor teórico en Valor medido en el Error relativo

lado de carga lado de carga (%)
Udc 42.05 V 39.86 V 0.95
Uac 5 1.03 V 51.8 V 1.02
Umixta 66.12 V 96 V 1.45
Idc 0.16 A 0.147 A 0.94
Iac 0.19 A 0.192 A 1
Imixta 0.242 0.238
CÁLCULOS REALIZADOS

FORMULA VALORES RESULTADO

𝑼𝒅𝒄 = 𝟎. 𝟑𝟏𝟖 ∗ 𝑼𝒎 𝑼𝒅𝒄 =0.318*132 V 42.05 V

𝑼𝒎𝒊𝒙𝒕𝒂 = 𝟎. 𝟓 ∗ 𝑼𝒎 𝑼𝒎𝒊𝒙𝒕𝒂 =0.5*132 V 66.12 V

𝑼𝒂𝒄 = √𝑼𝟐𝒎𝒊𝒙𝒕𝒂 − 𝑼𝟐𝒅𝒄 𝑼𝒂𝒄 = √66.122 − 42.052 51.03 V

𝑼𝒅𝒄 42.05
𝑰𝒅𝒄 = 𝑰𝒅𝒄 = 0.16 A
𝑹𝒅𝒄 270 Ω

42.05 − 39.86
𝜼 = (𝑷𝒅𝒄 /𝑷𝒎𝒊𝒙𝒕𝒂 ) ∗ 𝟏𝟎𝟎% 𝜼= ∗ 100% 5.21%
42.05

Para el circuito de salida 𝑉𝐿 determine los valores mostrados en la tabla:

completar las tablas

Cálculo con los Error

Cálculo con los
valores relativo
valores teóricos
medidos (%)
Salida de potencia DC 6.55 6.61
Salida de potencia RMS 16.19 16.52 1.02
Eficiencia 0.4% 0.4% 1
Factor de forma (FF) 1.57 1.57 1
Factor de componente
1.23 1.22 1
ondulatoria (RF)
Factor de utilización del
0.24 0.28 1.16
transformador (TUF)
Voltaje PIV 132 132 1
 CÁLCULOS REALIZADOS

FORMULA VALORES RESULTADO

66.12
𝐹𝐹 = 1.57
𝑭𝑭 = 𝑼𝒎𝒊𝒙𝒕𝒂 /𝑼𝒅𝒄 42.05

𝟏⁄ 𝐹𝑅 = 51.03/42.05
𝑭𝑹 = (𝑭𝑭𝟐 − 𝟏) 𝟐 = 𝑼𝒂𝒄 /𝑼𝒅𝒄 1.23

𝑷𝒅𝒄
𝑻𝑼𝑭 = 𝑼
𝑼𝒔 𝑰 𝒔 𝒔 0.5*132/270 0.24
= 𝟎. 𝟕𝟎𝟕 ∗ 𝑼𝒎 𝑰𝒔
= 𝟎. 𝟓 ∗ 𝑼𝒎 /𝑹

𝑃𝑑𝑐 = 1,768.20/270
𝑷𝒅𝒄 = 𝑽𝟐𝒅𝒄 /𝑹 6.55

𝑃𝑎𝑐 = 2,604.06/270
𝑷𝒂𝒄 = 𝑽𝟐𝒂𝒄 /𝑹 9.65

𝑃𝑚𝑖𝑥𝑡𝑎 = 4,371.85/270
𝑷𝒎𝒊𝒙𝒕𝒂 = 𝑽𝟐𝒎𝒊𝒙𝒕𝒂 /𝑹 16.19

𝜂 = (6.55/16.19) ∗ 100%
𝜼 = (𝑷𝒅𝒄 /𝑷𝒎𝒊𝒙𝒕𝒂 ) ∗ 𝟏𝟎𝟎% 40.46

Responder

¿Qué tipo de instrumento se usó para medir los diferentes valores observados en el laboratorio?

• Multímetro digital, el cual se uso para medir los fusibles y corriente en la resistencia de un ohm

¿Existe diferencias entre los valores teóricos y los valores medidos? Explique.

¿Cuál es el significado del factor de forma?

• Indica la relación entre el valor eficaz y e Indica la relación entre el valor eficaz y el valor l
valor medio. Si el factor de forma es grande, medio. Si el factor de forma es grande, indica que la
onda tiene poca componente continua y mucha alterna. Es una medida de la forma del voltaje de
salida.

¿Cuál es el significado del factor de componente ondulatoria?

• Es el pequeño componente de alterna que queda tras rectificarse una señal a corriente continua.
PARTE 2: RECTIFICADOR DE MEDIA ONDA CON CARGA INDUCTIVA

1. Armar el circuito mostrado en la figura:

𝑅 = 270 Ω
𝐿 = 1.2 𝐻

Figura N° 02. Esquema del circuito con carga inductiva.

2. Graficar las formas de onda de las siguientes magnitudes, durante dos semiperiodos:

• Tensión en la carga y tensión de entrada del rectificador. Adjuntar imagen

• Corriente en la entrada y en la salida del rectificador. Adjuntar imagen

• Potencia en la carga

Responder

¿Qué ocurre con el voltaje en la carga?

• Se hace presente una distorsión en la forma de onda

¿Qué sucede con la corriente?

• Se observa en el gráfico, que la corriente se mantiene estable y mantiene la forma de la

onda rectificada

¿Qué forma de onda tiene la corriente?

• Tiene una forma de onda media rectificada, pero con un aspecto de una onda triangular
muy sutil

¿Las expresiones para determinar los valores teóricos para carga resistiva son los mismos que para carga
inductiva?

PARTE 3: RECTIFICADOR DE MEDIA ONDA CON CARGA INDUCTIVA Y DIODO VOLANTE

1. Agregar un en el circuito un diodo volante (diodo en paralelo a la carga resistiva /inductiva):

𝑅 = 270 Ω
𝐿 = 1.2 𝐻

Graficarlas formas de onda de las siguientes magnitudes, durante dos semiperiodos:

• Tensión de entrada y tensión de salida del rectificador. (adjuntar imagen)

• Corriente de entrada y corriente de salida del rectificador. (adjuntar imagen)

 Responder

¿Cuál es el efecto del diodo volante?

El diodo funciona como un limitante en una parte del semiciclo, corrigiéndose asi la distorsión que
se producía cuando se analizó el rectificador de media onda con carga inductiva sin el diodo volante

¿Qué observa en la forma de onda de corriente?

• Se observa que, en la parte de la corrección de la distorsión, el valor de la corriente tiene
una caída más suave en la carga, y eso es gracias a la influencia del diodo volante.

¿La corriente de entrada y salida son iguales?

2. Modificar el circuito anterior de tal manera que pueda medirse la corriente que pasa por el diodo volante (utilice
el canal D corriente de salida como canal de medición).

¿Qué relación existe entre la corriente que pasan por los diodos?

V. OBSERVACIONES.
(Si las hubiere)

• El circuito de potencia no funciono debido a una falla de uno de los componentes que
conforman el circuito , logramos solucionar , cambiando el fusible por otro debido que el anterior se
quemó
• Observamos que debemos revisar la continuidad de los componentes que conforman el
circuito..

VI. CONCLUSIONES.
(Dos por integrante)
• Concluimos que es importante respetar las conexiones para obtener buenos resultados.
• Concluimos que se puede graficar la curva de potencia , pero aplicando conocimientos
teóricos de electrónica
• Llegamos a la conclusión de que debemos analizar y poder entender el porqué de los
circuitos ya que podríamos causar un cortocircuito.
• Concluimos que debemos realizar el proceso de continuidad a los componentes antes de
energizar el circuito
• En conclusión, pudimos dar cuenta mediante la simulación que el circuito no funcionaba ya
que había un fusible quemado.
• Entendimos el funcionamiento de la curvas corrigiendo la curva senoidal
