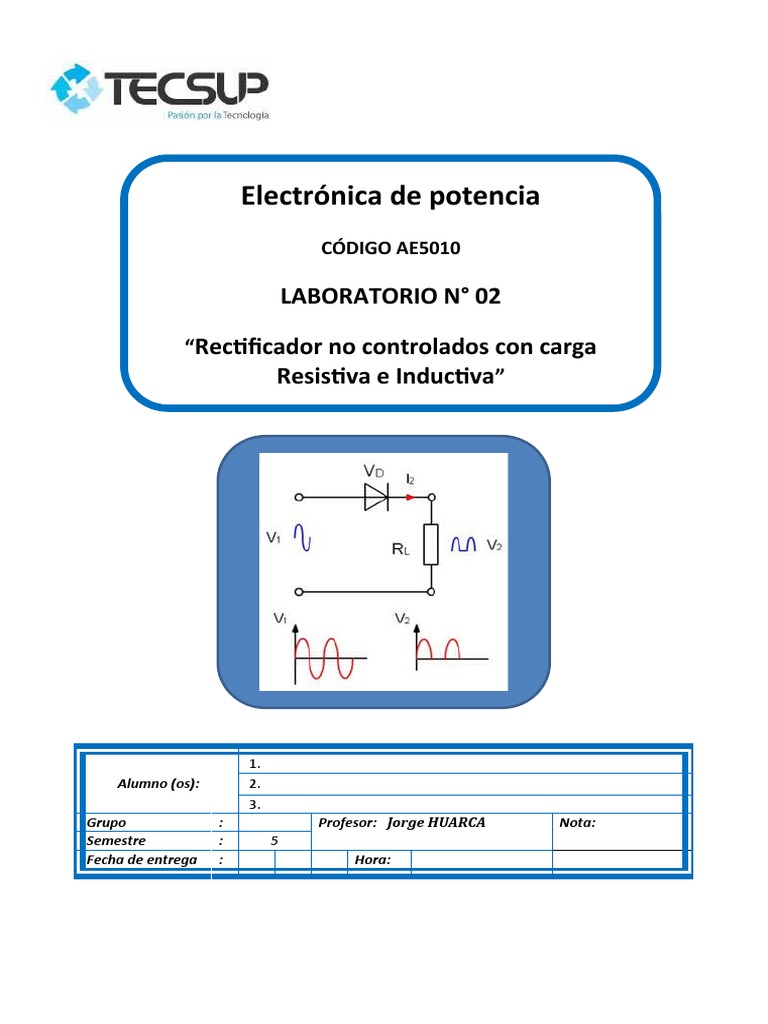

Electrónica de potencia

CÓDIGO AE5010

LABORATORIO N° 02

“Rectificador no controlados con carga

Resistiva e Inductiva”

1.
Alumno (os): 2.
3.
Grupo : Profesor: Jorge HUARCA Nota:
Semestre : 5
Fecha de entrega : Hora:
ELABORACION DE ATS :
ANALISIS DE TRABAJO SEGURO (ATS) 18 08 17

FECHA
TAREA: RECTIFICADORES NO CONTROLADOS MONOFÁSICOS DIA MES AÑO

LABORATORIO X AMBIENTE G5 EQUIPO DE

FIRMA
DOCENTE: Ing. Jorge HUARCA TRABAJO
TALLER SESION Nº

FIRMA FIRMA FIRMA

FIRMA FIRMA FIRMA

ALUMNOS
(Apellidos y Nombres)

CARACTERISTICAS DE EQUIPOS Y HERRAMIENTAS

………….………….………….………….………….………….………….………….………….………….………….………….
………….………….………….………….………….………….………….………….………….………….………….………….
………….………….………….………….………….………….………….………….………….………….………….………….
………….………….………….………….………….………….………….………….………….………….………….………….
………….………….………….………….………….………….………….…………..………….………….………….………….
………….………….………….………….………….………….………….………….………….………….………….………….
………….………….………….………….………….…………………………………………………………..……………….
X X ………….………….………….………….………….………………………………………………………………………………...

OTROS
PASOS DE LA TAREA RIESGOS MEDIDAS DE CONTROL
(ESPECIFICAR PARA CADA
CASO)

1 Indicaciones del docente Distracciones Prestar atención al docente encargado.

2 Recepción de la llave del modulo
3 Armado del circuito rectificador de media
onda
4 Revisión del circuito montado
5 Toma de datos del circuito montado
6 Desmontaje del circuito de rectificador
7 Montaje del circuito resistivo y diodo
volante.
8 Revisión del circuito
9 Toma de datos del circuito montado
X Caminar por lugares seguras
X Armar ordenadamente sin saltarse los pasos
X X Pedir la revisión del docente antes de energizar el circuito.
X Tomar los datos adecuadas del circuito montado.
X X Apagar primero para quitar las conexiones del circuito armado.
X Armar el circuito de forma ordenada.
X X Pedir la revisión del docente antes de energizar el circuito.
X Registrar os datos comprendidos y adecuados.
10 Desmontaje dl circuito de TRIAC X X Apagar el circuito comunicando para desmontar
11 Devolución de la llave del modulo X Caminar por lugares seguras
12 Orden y limpieza. X X Dejar el área de trabajo limpio y ordenado.
 Nro. DD-106
ELECTRÓNICA DE POTENCIA Página 1 / 15

Tema: Semestre: 5
Rectificadores no controlados monofásicos Grupo:

I. OBJETIVOS:

 Entender el funcionamiento del rectificador de media onda con carga resistiva e inductiva
 Entender el funcionamiento del diodo volante
 Entender el funcionamiento del rectificador de onda completa con carga resistiva e inductiva
 Medir y calcular los valores medio, rms y los parámetros de calidad de un rectificador controlado

II. EQUIPOS MATERIALES A UTILIZAR:

 Módulo de Electrónica de Potencia

 Un multímetro digital
 Un osciloscopio digital
 Conectores

Cajón ... A Cantidad Cajón ...B Cantidad

puentes U negras bananas color negro pequeño
puentes U azules bananas color negro mediano
puentes U rojos bananas color negro grande
puentes H negras bananas color plomo
bananas rojas bananas color café
bananas azules bananas color verde
Conector DIN 7 (osciloscopio) bananas color verde – amarillo
Circuitos de conexión
Adaptador USB a RS-232 Fusibles en buen estado
Cable USB (extensión) Fusibles en mal estado
Cable RS-232

III. FUNDAMENTOS TEÓRICOS:

Los rectificadores de media onda se utilizan principalmente en aquellas aplicaciones que requieren poca
potencia. Los usos más comunes son en electrodomésticos así como los aparatos de carga o de suministro
de corriente. El funcionamiento del circuito rectificador puede realizarse en modo no controlado (M1). Por
lo general este tipo de convertidor se alimenta de la red.

U s=U m∗sen ωt
 Nro. DD-106
ELECTRÓNICA DE POTENCIA Página 2 / 15

Tema: Semestre: 5
Rectificadores no controlados monofásicos Grupo:

Parámetros del circuito rectificador de media onda:

 Valor medio U dc =0.318∗Um

 Valor rms U mixta =0.5∗Um
 Eficiencia η=Pdc / Pmixta
 Factor de forma FF=U mixta /U dc
1
 Factor de componente ondulatoria 2 2
RF=( FF −1 ) =U ac /U dc
 Factor de utilización del transformador TUF=P dc /U s I s U s=0.707∗U m I s =0.5∗U m / R
 Salida de potencia DC Pdc =V 2dc /R
 Salida de potencia AC Pac =V 2ac /R

Para rectificación de media onda debe cumplirse:

η=40.5 % , FF=157 % , RF=121 % , TUF=0.286

RECTIFICADOR MONOFASICO DE ONDA COMPLETA

De entre los circuitos de onda completa, consideraremos los circuitos con toma central y en puente. En estos
circuitos, a diferencia del circuito de media onda, el semiciclo negativo de la tensión alterna de red se utiliza para la
rectificación, en adición al semiciclo positivo.
En el caso del circuito con toma central, se provee un transformador con un diseño especial en el bobinado; mientras
que el circuito en puente puede ser conectado directamente a la red, sin la conexión intermedia de un
transformador. Esta es otra razón por la cual el circuito de onda completa se prefiere en la práctica.

FÓRMULAS:
 Nro. DD-106
ELECTRÓNICA DE POTENCIA Página 3 / 15

Tema: Semestre: 5
Rectificadores no controlados monofásicos Grupo:

IV. PROCEDIMIENTOS:

PARTE 1: RECTIFICADOR DE MEDIA ONDA CON CARGA RESISTIVA

Armar el circuito mostrado en la figura:

Figura N° 01. Esquema del circuito con carga resistiva.

Identificar los dispositivos eléctricos-electrónicos (considerar todos los componentes encontrados) que
comprenden el circuito de potencia, Graficar y adjuntar imagen
 Nro. DD-106
ELECTRÓNICA DE POTENCIA Página 4 / 15

Tema: Semestre: 5
Rectificadores no controlados monofásicos Grupo:

Proponer un circuito equivalente (simplificación del circuito), graficar y adjuntar imagen

Conecte el osciloscopio para realizar las mediciones del voltaje de entrada como el voltaje en la carga.

Realizar la respectiva conexión y graficar la imagen con ayuda de la aplicación PHACON, luego añadir etiquetas,
cambiar color y espesor de las curvas. Adjuntar imagen de tensión de entrada y tensión de salida

Tensión del diodo y tensión en la carga

Conectar el osciloscopio para obtener el voltaje en las terminales del diodo (utilizar el canal del osciloscopio que se
utilizó para medir el voltaje de entrada), graficar la imagen con ayuda de la aplicación PHACON, luego añadir
etiquetas, cambiar color y espesor de las curvas. Adjuntar imagen de tensión del diodo y la carga.

Responder
¿Qué relación tienen las formas de onda de los voltajes en el diodo y la carga?
 Nro. DD-106
ELECTRÓNICA DE POTENCIA Página 5 / 15

Tema: Semestre: 5
Rectificadores no controlados monofásicos Grupo:

Conecte el osciloscopio para realizar las mediciones de corriente en el circuito

Realizar la respectiva conexión y graficar la imagen con ayuda de la aplicación PHACON, luego añadir etiquetas,
cambiar color y espesor de las curvas. Adjuntar la imagen de corriente de entrada y corriente de salida.

Responder
¿En qué se diferencia la corriente de entrada y la de salida?

Visualizar la potencia en la carga con ayuda el software PHACON (visualizar el voltaje de salida y corriente de
salida en la misma imagen, pero con las líneas más delgadas), adjuntar imagen.

Medición de parámetros
Completar la tabla que se muestra a continuación.

Valor teórico en Valor medido en el Error relativo

lado de carga lado de carga (%)
Udc
Uac
 Nro. DD-106
ELECTRÓNICA DE POTENCIA Página 6 / 15

Tema: Semestre: 5
Rectificadores no controlados monofásicos Grupo:

Umixta
Idc
Iac
Imixta

CÁLCULOS REALIZADOS

FORMULA VALORES RESULTADO

U dc =0.318∗Um

U mixta =0.5∗Um

U ac =√ U 2mixta −U 2dc

U dc
I dc =
R dc

U dc Teorico−U dc medido
n %= 100 %
U dcTeorico

Para el circuito de salida V L determine los valores mostrados en la tabla:

completar las tablas

Cálculo con los Cálculo con Error

valores los valores relativo
teóricos medidos (%)
Salida de potencia DC
Salida de potencia RMS
Eficiencia
Factor de forma (FF)
Factor de componente
ondulatoria (RF)
Factor de utilización del
transformador (TUF)
Voltaje PIV

CÁLCULOS REALIZADOS
 Nro. DD-106
ELECTRÓNICA DE POTENCIA Página 7 / 15

Tema: Semestre: 5
Rectificadores no controlados monofásicos Grupo:

FORMULA VALORES RESULTADO

FF=U mixta /U dc

1
FR=( FF 2−1 ) 2 =U ac /U dc

Pdc
TUF= U
U sIs s
¿ 0.707∗U m I s
¿ 0.5∗U m / R

Pdc =V 2dc /R

Pac =V 2ac /R

Pmixta =V 2mixta /R

η=¿ )*100%

Responder

¿Qué tipo de instrumento se usó para medir los diferentes valores observados en el laboratorio?

¿Existe diferencias entre los valores teóricos y los valores medidos? Explique.

Defina los voltajes cd, ca y rms.

¿Cuál es el significado del factor de forma?

 Nro. DD-106
ELECTRÓNICA DE POTENCIA Página 8 / 15

Tema: Semestre: 5
Rectificadores no controlados monofásicos Grupo:

¿Cuál es el significado del factor de componente ondulatoria?

PARTE 2: RECTIFICADOR DE MEDIA ONDA CON CARGA INDUCTIVA

1. Armar el circuito mostrado en la figura:

R=270Ω
L=1.2 H

Figura N° 02. Esquema del circuito con carga inductiva.

2. Graficar las formas de onda de las siguientes magnitudes, durante dos semiperiodos:

 Tensión en la carga y tensión de entrada del rectificador. Adjuntar imagen

 Tensión del diodo (utilizar el canal de entrada del osciloscopio) y tensión de salida del rectificador.
Adjuntar imagen

 Corriente en la salida del rectificador. Adjuntar imagen

 Potencia en la carga

Responder
 Nro. DD-106
ELECTRÓNICA DE POTENCIA Página 9 / 15

Tema: Semestre: 5
Rectificadores no controlados monofásicos Grupo:

¿Qué ocurre con el voltaje en la carga?

¿Qué sucede con la corriente?

¿Qué forma de onda tiene la corriente?

¿Las expresiones para determinar los valores teóricos para carga resistiva son los mismos que para carga
inductiva?

PARTE 3: RECTIFICADOR DE MEDIA ONDA CON CARGA INDUCTIVA Y DIODO VOLANTE

1. Armar que considere el diodo volante (diodo en paralelo a la carga resistiva /inductiva):
R=270Ω
L=1.2 H

Graficarlas formas de onda de las siguientes magnitudes, durante dos semiperiodos:

 Tensión de entrada y tensión de salida del rectificador. (adjuntar imagen)

 Corriente de entrada y corriente de salida del rectificador. (adjuntar imagen)

Responder

¿Cuál es el efecto del diodo volante?

¿Qué observa en la forma de onda de corriente?

¿La corriente de entrada y salida son iguales?

 Nro. DD-106
ELECTRÓNICA DE POTENCIA Página 10 / 15

Tema: Semestre: 5
Rectificadores no controlados monofásicos Grupo:

PARTE 4: RECTIFICADOR DE ONDA COMPLETA NO CONTROLADO CON CARGA RESISTIVA

1. Armar el circuito mostrado en la figura, considerando en el circuito la utilización de fusibles, así como las
resistencias para medir la corriente de entrada y salida.

2. Graficar las formas de onda de las siguientes magnitudes:

 Tensión de entrada y tensión de salida del rectificador.
 Corriente de entrada y corriente de salida del rectificador.
 Tensión media y eficaz de salida del rectificador (visualizar las tensiones con líneas más delgadas).
 Corriente media y eficaz que pasa por la resistencia de carga del rectificador (visualizar las corrientes con
líneas más delgadas).
 Nro. DD-106
ELECTRÓNICA DE POTENCIA Página 11 / 15

Tema: Semestre: 5
Rectificadores no controlados monofásicos Grupo:

Responder
¿Qué ocurre con el voltaje en la carga?

¿La corriente de entrada y salida son iguales? Explique

¿Cómo son las gráficas de tensión media y eficaz en la carga? ¿A qué se debe?

¿Cuál tiene mayor valor la corriente media o eficaz (en la carga)?

Mediciones
3. Completar la tabla que se muestra a continuación.

Valor teórico en Valor medido en el Error relativo

lado de carga lado de carga (%)
Udc
Uac
Umixta
Idc
Iac
Imixta

CÁLCULOS REALIZADOS

FORMULA VALORES RESULTADO

U dc =2∗Um/π

U mixta =Um/ √ 2
 Nro. DD-106
ELECTRÓNICA DE POTENCIA Página 12 / 15

Tema: Semestre: 5
Rectificadores no controlados monofásicos Grupo:

U ac =√ U 2mixta −U 2dc

U dc
I dc =
R dc

U dc Teorico−U dc medido
n %= 100 %
U dc Teorico

4. Para el circuito de salida V L determine los valores mostrados en la tabla:

Cálculo
Cálculo con Error
con los
los valores relativo
valores
medidos (%)
teóricos
Salida de potencia DC
Salida de potencia
RMS
Eficiencia
Factor de forma (FF)
Factor de
componente
ondulatoria (RF)
Factor de utilización
del transformador
(TUF)
Voltaje PIV

CÁLCULOS REALIZADOS

FORMULA VALORES RESULTADO

FF=U mixta /U dc

1
2 2
FR=( FF −1 )
 Nro. DD-106
ELECTRÓNICA DE POTENCIA Página 13 / 15

Tema: Semestre: 5
Rectificadores no controlados monofásicos Grupo:

Pdc
TUF= U
U sIs s
¿ 0.707∗U m I s
¿ 0.5∗U m / R

Pdc =V 2dc /R

Pac =V 2ac /R

Pmixta =V 2mixta /R

η=¿ )*100%

PARTE 5: RECTIFICADOR DE ONDA COMPLETA CON CARGA RESISTIVA E INDUCTIVA

3. Armar el circuito implementado en la primera parte, pero ahora considere las siguientes cargas:
R=270Ω
L=1.2 H ó 0.3 H

4. Graficar las formas de onda de las siguientes magnitudes,

 Tensión de entrada y tensión de salida del rectificador.
 Corriente de entrada y corriente de salida del rectificador.
 Tensión media y eficaz de salida del rectificador (visualizar las tensiones con líneas más delgadas).
 Corriente media y eficaz que pasa por la resistencia de carga del rectificador (visualizar las corrientes con
líneas más delgadas).
 Nro. DD-106
ELECTRÓNICA DE POTENCIA Página 14 / 15

Tema: Semestre: 5
Rectificadores no controlados monofásicos Grupo:

Responder
¿Qué ocurre con el voltaje en la carga?

¿Qué sucede con la corriente?

¿Qué forma de onda tiene la corriente?

V. OBSERVACIONES.
(Si las hubiere)
 Nro. DD-106
ELECTRÓNICA DE POTENCIA Página 15 / 15

Tema: Semestre: 5
Rectificadores no controlados monofásicos Grupo:

VI. CONCLUSIONES.
(Dos por integrante)

VII. INVESTIGACIÓN

Tema: Factor de utilización del transformador (TUF)
