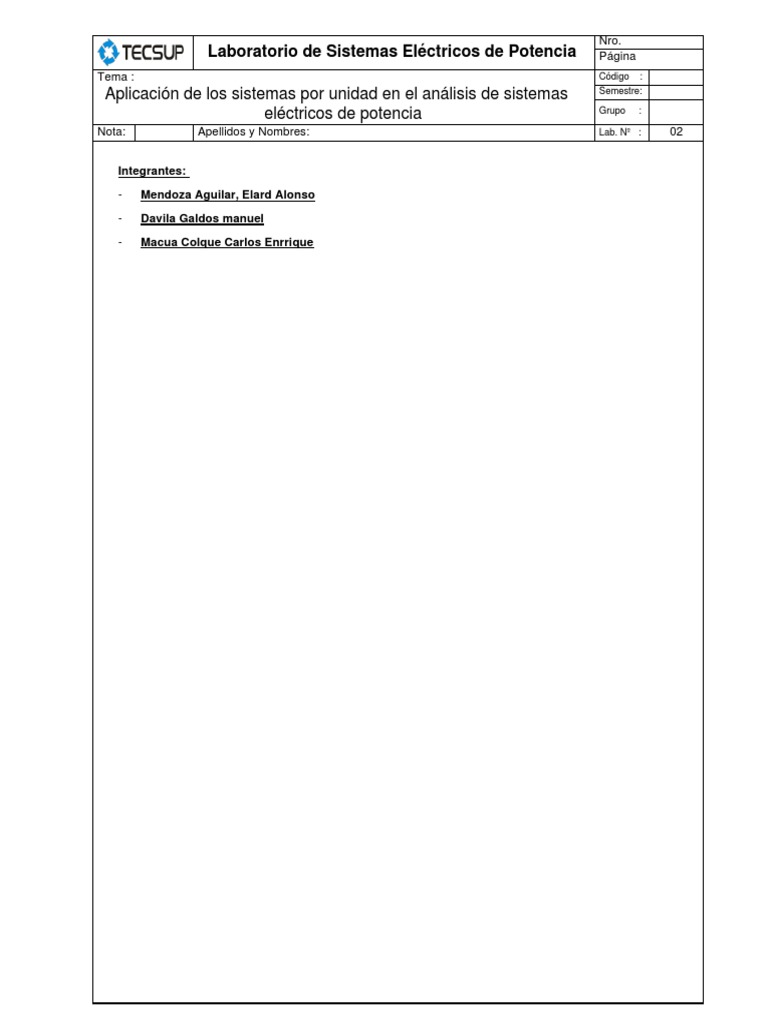

Nro.

Laboratorio de Sistemas Eléctricos de Potencia Página

Tema : Código :
Aplicación de los sistemas por unidad en el análisis de sistemas Semestre:

eléctricos de potencia Grupo :

Nota: Apellidos y Nombres: Lab. Nº : 02

Integrantes:

- Mendoza Aguilar, Elard Alonso

- Davila Galdos manuel

- Macua Colque Carlos Enrrique

I.- Objetivos:
- Aplicar los sistemas por unidad en sistemas eléctricos de potencia.

II.- Equipo y material a utilizar:

- Problema propuesto

III.- Procedimiento:

- Desarrollar el problema propuesto y analizar los resultados obtenidos

- La figura muestra el diagrama unifilar de un sistema de potencia. Determinar el diagrama de

reactancias en p.u. y la tensión en la barra A en kV, teniendo en cuenta que se deberá tomar
como bases 100 MVA y 220 KV en la línea de transmisión L1, y los siguientes datos de placa.

• Generador G1: 80 MVA, 13.8 KV, Xs=0.10 p.u.

• Transformador T1: 80 MVA, 230/13.8 KV, Xt1=10%
• Transformador T2: 60 MVA, 220/60 KV, Xt2=12%
• Transformador T3: 25 MVA, 60/10 KV, Xt3=9%
• Línea L1: 0.075+J0.495 Ω/Km (cada circuito), L 1=215 Km
• Línea L2: 0.505+J0.750 Ω/Km (cada circuito), L 1=39 Km
Calculos:
 Nro.
Laboratorio de Sistemas Eléctricos de Potencia Página
Tema : Código :
Aplicación de los sistemas por unidad en el análisis de sistemas Semestre:

eléctricos de potencia Grupo :

Nota: Apellidos y Nombres: Lab. Nº : 02

IV.- Observaciones y conclusiones.

Observaciones:
- Primero debemos hallar los valores por unidad a partir de valores bases para el inicio
del ejercicio.
- Es necesario simplificar reducir el esquema, inductancias para trabajar con valores por
unidad.
- Generalmente los fabricantes especifican en el dato de placa todos los valores que
vamos a utilizar durante el proceso del problema.
- Al empezar el ejercicio debemos definir las zonas de tensión.
- En caso que no tengamos valores base podemos utilizar los valores del generador de
mayor potencia.

Conclusiones:
- Aplicamos los sistemas por unidad en sistemas eléctricos de potencia.
- Se debe de tener en cuenta las unidades para evitar posibles errores.
- Identificamos las ventajas principales de utilizar cálculos en por unidad, en el análisis de
sistemas eléctricos de potencia es que cuando se especifican apropiadamente las
bases para las diferentes partes del sistema, los valores en por unidad de las
impedancias en donde se encuentran, son iguales a aquellos vistos desde la otra parte.
- El Sistema Por Unidad es una herramienta que permite construir, a partir del diagrama
unifilar y de los datos de los diferentes elementos que lo componen, un diagrama de
impedancias en [pu] sin que aparezcan en forma explícita los transformadores.
- Hallamos todas las variables eléctricas involucradas en [pu] y posteriormente sus
valores en [KA], [KV] y [MW].
- De una manera general, la experiencia de trabajar con valores en por unidad, familiariza
con valores típicos de impedancia de los diferentes equipos, además de otras
cantidades que tienen también tiene un comportamiento visiblemente típico en los
rangos por unidad como las corrientes de cortocircuito y los voltajes de los bases.
