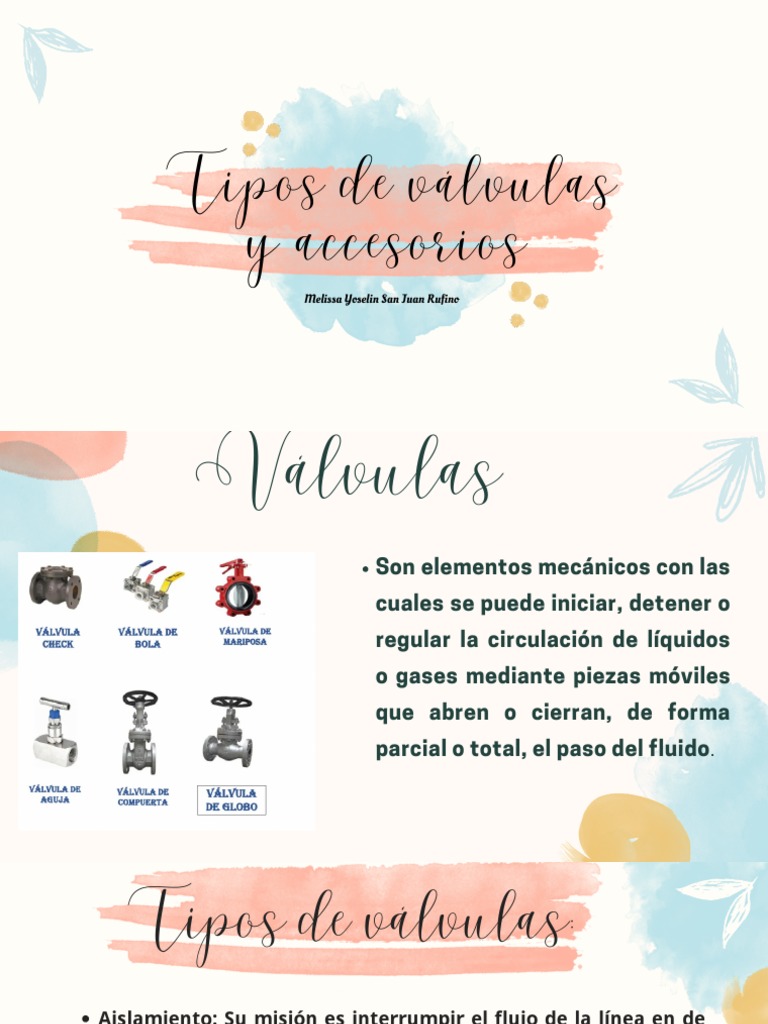

Tipos de válvulas

y accesorios
Melissa Yoselin San Juan Rufino
Válvulas
Son elementos mecánicos con las
cuales se puede iniciar, detener o
regular la circulación de líquidos
o gases mediante piezas móviles
que abren o cierran, de forma
parcial o total, el paso del fluido.
 Tipos de válvulas:
Aislamiento: Su misión es interrumpir el flujo de la línea en de
forma total y cuando sea preciso.
Retención: Su misión es impedir que el flujo no retroceda hacia
la zona presurizada cuando esta decrece o desaparece.
Regulación: Su misión es modificar el flujo en cuanto a
cantidad, desviarlo, mezclarlo o accionarlo de forma
automática.
Seguridad: Utilizadas para proteger equipos y personal contra
la sobre presión.
 Válvulas de Aislamiento
Las Válvulas de aislamiento lineal son aquellas cuyo

También llamadas Válvulas de cierre,

movimiento del eje se realiza de forma vertical

de interrupción, de bloqueo o de corte en

desde arriba hacia abajo para la acción de cierre y de

virtud de su propósito dentro del sistema

abajo hacia arriba para la acción de apertura. Se

de fluidos. caracterizan por ser movimientos de cierre y

apertura lentos y accionados por volante Multi

Las Válvulas de aislamiento pueden ser

vuelta.
clasificadas en dos grandes grupos en

función del movimiento que realizan

para la obstrucción del fluido: Tipos de Válvulas de Aislamiento

Lineal

Válvulas de Globo
Válvulas de Compuerta
Válvulas de Diafragma
Válvulas de Guillotina
 Las Válvulas de aislamiento giratorio

Tipos de Válvulas de Aislamiento Rotatorias

son aquellas cuyo movimiento del eje

se realiza de forma rotatoria en 90º

Válvulas de Bola
como carrera total. Se caracterizan por
Válvulas de Macho
Válvulas de Mariposa
ser movimientos de cierre y apertura

rápidos.
 Válvulas de Retención

Son aquellas que accionadas por la propia presión del fluido permiten el paso del mismo e impiden el

retroceso del mismo hacia la parte presurizada cuando la presión del sistema cesa. Son Válvulas

unidireccionales que abren en un sentido del flujo y son cerradas en el sentido opuesto del flujo.
Existen diversos tipos de Válvulas de Retención en función de su diseño:

Válvulas de Retención de tipo Clapeta oscilante

Válvulas de Retención con Clapeta excéntrica (“Tilt Check”)
Válvulas de Retención de disco partido o doble plato
Válvulas de Retención de disco con muelle
Válvulas de Retención de bola
Válvulas de Retención labiadas
Válvulas de Retención de tipo pistón
 Válvulas de Regulación
También llamadas Válvulas de Control, son aquellas que modifican la cantidad de fluido

en un sistema. Las Válvulas de regulación más habituales son las accionadas por una

fuente de energía externa (eléctrica o neumática . Son empleadas en procesos donde sea

necesaria la realización de movimientos continuos y de regulación precisa.

No todas las válvulas de regulación son accionadas por las fuentes de energía externa, las

válvulas de accionamiento manual que posean un obturador caracterizado, cónico o

parabólico también serian consideradas como de regulación. En cambio, las válvulas auto

accionadas se consideran de apertura y cierre (On/OF.) ya que no permiten

modificaciones del fluido aunque la función que realicen dentro del sistema sea la de

“controlar” un proceso.
 Válvulas de Seguridad y

Alivio de Presión

Son dispositivos auto accionados por el fluido que previenen la sobre presión en

recipientes presurizados, líneas y otros equipos generales. Las Válvulas suelen ser

diseñadas en ángulo de 90º para facilitar la evacuación del fluido del sistema.

Estas son fundamentales en recipientes presurizados ya que los fluidos compresibles

provocarían, en caso de aumento de presión por encima de la concebida en el diseño,

la deformación o rotura de los mismos con el peligro para personas y propiedades que

ello conlleva.
Tipos de válvulas:

Se emplean para regular el caudal en

aplicaciones especiales por ejemplo alta

presión o cuando se interesa que la

válvula en posición abierta no presenta

resistencia al paso del líquido

 Accesorios
Son aquellos los componentes de tubería que
ayudan en el enrutamiento de tuberías para
cambios de dirección, cambios de tamaño y
conexiones de ramales. Los codos de tubería,
los reductores de tubería, las conexiones en T,
las conexiones Olet, las tapas, las cruces, etc.
Clasificación de los
Según el material

accesorios
Accesorios para tuberías de acero inoxidable
Accesorios para tuberías de acero al carbono

(accesorios para tuberías de acero negro)

Accesorios para tuberías de aleación de acero

Según los tipos de

Según el propósitos industriales: Según los tipos de conexión:
recubrimiento: Oleoductos y gaseoductos Tipo de soldadura a tope
Pintados en negro Plantas químicas Tipo de soldadura por enchufe
Industria alimentaria Tipo roscado
Recubiertos de PE
Centrales eléctricas Tipo bridadas
Revestimiento de acero

Extintores de incendios
inoxidable o aleación de

acero
Codos Codo de 90 grados: Se instala para cambiar la dirección de la

tubería en 90 grados. Disponible en forma de radio largo y corto.

Codo de 45 grados: Se instala para cambiar la dirección de la

tubería en 45 grados.

Codo de 180 grados:Se utilizan para hacer un cambio de

dirección de 180º. Disponible en amplificador corto &; patrón

largo. Las devoluciones se utilizan en el serpentín de calefacción,

el intercambiador de calor, la ventilación del tanque, etc.

Codo de radio largo: Los codos de radio largo se utilizan en tuberías ya que la pérdida de

presión es menor en comparación con el codo de radio corto.

Codo de radio corto: Los codos de radio corto se utilizan en aplicaciones de espacio

limitado. Sin embargo, tiene una caída de presión alta debido a un cambio repentino en la

dirección del flujo.



Codo reductor:
El codo reductor de 90 está diseñado para cambiar de dirección y para reducir el tamaño de la tubería
dentro de un sistema de tuberías. El codo reductor elimina un accesorio de tubería y reduce la
soldadura en más de un tercio. Además, la reducción gradual del diámetro proporciona una menor
resistencia al flujo y reduce el efecto de la turbulencia de la corriente y la posible erosión interna. Estas
características evitan caídas de presión considerables en la línea.

 b o
e tu La T de tubería se utiliza para distribuir o recolectar el fluido de la tubería de

e d
ejecución. Es un trozo corto de tubería con una rama de 90 grados en el centro. Hay

e
dos tipos de T que se utilizan en las tuberías, T igual / recta y T reductora / desigual.

T
T recta
En T recta, el diámetro de la rama es el mismo que el diámetro de la tubería de
ejecución (cabecera).
Reducción de Tee
Al reducir la T, el diámetro del tamaño de la rama es menor que el diámetro de la
tubería de ejecución (cabecera)
T barrada
También se conoce como T raspadora, se utiliza en tuberías con pigging. La rama de
la T tiene una barra de restricción soldada internamente para evitar que el raspador
ingresen a la rama. Las barras están soldadas en la rama de manera que permitan el
paso libre de restricciones desde la tubería de ejecución.
T en Y / Lateral
Permite unir una tubería a otra en un ángulo de 45 °. Este tipo de T reduce la fricción
y las turbulencias que podrían obstaculizar el flujo. La camiseta en estrella también
se conoce como lateral.
 Reductores
Un reductor de tubería cambia el tamaño de la tubería. Hay dos tipos de reductores utilizados en las
tuberías Concéntrico y Excéntrico.

Reductor de tubo concéntrico o reductor cónico

En estos el centro de ambos extremos está en el mismo eje. Mantiene la elevación de la línea central de
la tubería. Cuando las líneas centrales de la tubería más grande y la tubería más pequeña deben
mantenerse iguales, entonces se utilizan reductores concéntricos.

Reductor excéntrico
En el reductor excéntrico, el centro de ambos extremos está en un eje diferente. Cuando una de las
superficies exteriores de la tubería debe mantenerse igual, se requieren reductores excéntricos.

Reductor de estampación
La estampación es como reductores pero de tamaño pequeño y se utiliza para conectar tuberías a
tuberías más pequeñas atornilladas o soldadas por casquillo. Al igual que los reductores, también
están disponibles en amplificador concéntrico &; tipo excéntrico. Las estampas están disponibles en
diferentes tipos de extremos. Como ambos extremos lisos o un extremo liso y uno roscado.
 Acoplamiento

Acoplamiento completo

El acoplamiento completo se utiliza para conectar tuberías de diámetro pequeño. Solía ​conectar
tubería a tubería o tubería a estampar o boquilla. Puede ser de tipo roscado o con extremos de
enchufe.

Medio de acoplamiento
El medio acoplamiento se utiliza para bifurcaciones de diámetro pequeño desde un recipiente o
tubería grande. Puede ser de rosca o de enchufe. Tiene un casquillo o un extremo de rosca en un solo
lado.

Acoplamiento reductor
El acoplamiento reductor se utiliza para conectar dos tamaños diferentes de tubería. Es como un
reductor concéntrico que mantiene una línea central de la tubería pero de pequeño tamaño.
 Referencias:
Accesorios de tuberias de acero en ASTM A234, ASME B16.9 Recuperado de:

https://www.octalacero.com/accesorios-de-tuberias-de-acero

Amanda Rojas Seguir (no date) Accesorios Para tuberías, Share and Discover Knowledge on

SlideShare.Recuperado de: https://es.slideshare.net/acazro/accesorios-para-tuberas

Tipos de accesorios de tubería utilizados en tuberías - conocimiento - cangzhou yizeng

Industry Co., ltd (no date) Cangzhou Yizeng Industria Co., Ltd.Recuperado de:

http://www.czyzindustry.com/info/types-of-pipe-fittings-used-in-piping-45214213.html

Válvulas Industriales, glosario y definiciones (2018) COMEVAL VALVE SYSTEMS. Recuperado

de: https://www.comeval.es/formacion/formacion-valvulas-idustriales-glosario-definiciones/
