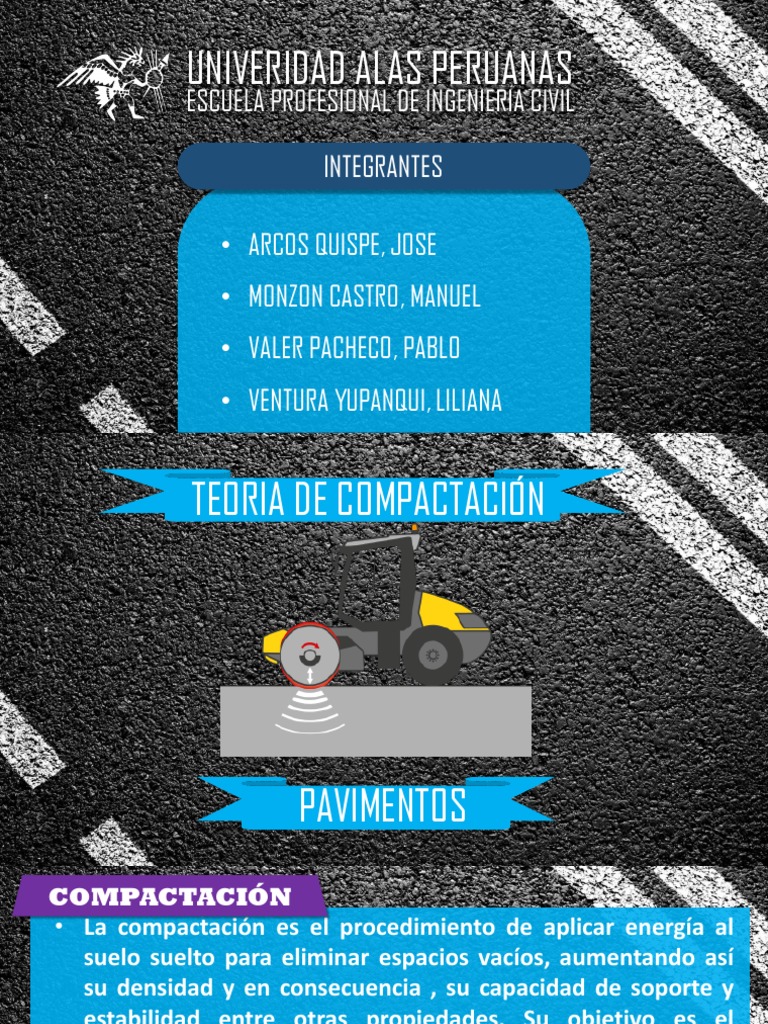

UNIVERIDAD ALAS PERUANAS

ESCUELA PROFESIONAL DE INGENIERIA CIVIL

INTEGRANTES

• ARCOS QUISPE, JOSE

• MONZON CASTRO, MANUEL
• VALER PACHECO, PABLO
• VENTURA YUPANQUI, LILIANA
TEORIA DE COMPACTACIÓN

PAVIMENTOS
COMPACTACIÓN
• La compactación es el procedimiento de aplicar energía al
suelo suelto para eliminar espacios vacíos, aumentando así
su densidad y en consecuencia , su capacidad de soporte y
estabilidad entre otras propiedades. Su objetivo es el
mejoramiento de las propiedades de ingeniería del suelo.
CARACTERISTICAS DE LA COMPACTACION
SUELOS NO COHESIVOS:
En un suelo no cohesivo la compactación ocurre mayormente
por la reorientación de los granos para formar una estructura
más densa. La presión estática no es muy efectiva en este
proceso porque los granos se acuñan unos contra otros y
resisten el movimiento.

Arena
Al incorporarle agua reduce el
rozamiento entre las partículas
y hace más fácil la
compactación, sin embargo el
agua en los poros también
impide que las partículas tomen
una distribución más compacta.
Para lograr una compactación eficiente en los
suelos no cohesivos se requiere una fuerza
moderada aplicada en una amplia área, o choque y
vibración.
En los suelos cohesivos la
compactación se produce
por la reorientación y por
la distorsión de los granos
y sus capas absorbidas.
Esto se logra por una
fuerza que sea lo
suficientemente grande
para vencer la resistencia
de cohesión por las fuerzas
entre las partículas.
La compactación
eficiente en los suelos
cohesivos requiere
presiones más altas
para los suelos secos
que para los húmedos,
pero el tamaño del
área cargada no es
crítico.
VENTAJAS DE UNA BUENA COMPACTACION
• Aumenta la capacidad de soporte del
suelo.

• Reduce los asentamientos del

terreno.

• Reduce la permeabilidad del suelo, el

escurrimiento y la penetración del
agua. El agua fluye y el drenaje puede
regularse.
 VENTAJAS DE UNA BUENA COMPACTACION
• Reduce el esponjamiento y la contracción del
suelo, ya que si hay vacíos, el agua penetra y
habrá un esponjamiento en invierno y
contracción en verano.
• Impide los daños de las heladas, puesto que el
agua se expande y aumenta de volumen al
congelarse, haciendo que pavimentos se
hinchen y losas y estructuras se agrieten.
Desventajas :
• Aumenta el hinchamiento
• Aumenta el potencial de expansión por
heladas.
METODOS DE COMAPACTACION
Como ya se dijo, desde un principio se busca mejorar el suelo
mediante la compactación a través de sus beneficios y los que
finalmente se obtienen en la obra.
Existen una gran variedad de suelos es por ello que para
obtener mejores resultados se han desarrollado diversos
métodos de compactar materiales en el campo.
ELECCIÓN DEL MÉTODO DE COMPACTACIÓN
• Tipo de suelo.
• Variaciones del suelo dentro de la obra a ejecutar.
• Especificaciones de compactación del proyecto:
• Densidad, humedad optima, tamaño del sitio, N°de
pasadas.
• Tiempo disponible para ejecutar el trabajo.
• Equipo que ya se posea antes de comenzar con los
trabajos.
• Economía.
RECOMENDACIONES PARA EL METODO DE COMPACTACION
SEGÚN EL TIPO DE SUELO.
SUELOS GRANULARES:
Se compactan mejor por vibración. La vibración reduce las fuerzas de
fricción, dejando que las partículas caigan libremente por su propio peso.
• Placas y rodillos vibratorios.
• Masas desde altura (compactación dinámica).

SUELOS COHESIVOS:
• Se compactan mejo por amasado e impacto. La tendencia de los suelos es
combinarse, formando laminaciones continúas con espacios de aire entre
ellas, impidiendo que caigan partículas en los vacíos con la vibración. La
fuerza de impacto produce un esfuerzo de cizalle que junta las
laminaciones, oprimiendo las bolsas de aire hacia la superficie.
• Pisones.
• Rodillo pata de cabra y neumático.
• Circulación adecuada del equipo del equipo de transporte.
TIPOS DE COMPACTACION
• Por amasado
• Por presión
• Por impacto
• Por vibración
• Por métodos mixtos.
COMPACTACION POR AMASADO
• La compactación se logra
aplicando al suelo altas
presiones distribuidas en
áreas más pequeñas que
los rodillos lisos
COMPACTACION POR PRESION
La compactación se logra
utilizando una maquina
pesada, cuyo peso
comprime las partículas del
suelo, sin necesidad de
movimiento vibratorio.
Rodillo estático.
COMPACTACION POR VIBRACION
La compactación se
logra aplicando al suelo
vibraciones de alta
frecuencia por ejemplo
placa o rodillos
vibratorios
COMPACTACION POR IMPACTOS
La compactación es
producida por una placa
apisonadora con golpes y se
separa del suelo a alta
velocidad. Por ejemplo un
apisonador (impacto).
CUAL ES EL METODO MAS
ADECUADO
EQUIPOS REQUERIDOS PARA LA
COMPACTACION
 COMPACTADORES
APISONADOR DE IMPACTO
(CANGURO, SAPO O SALTARIN)
PLACA VIBRATORIA PLACA VIBRATORIA
(RANA) GIGANTE
RODILLO PATA DE
CABRA
PATA DE CABRA DE
RODILLO DOBLE

COMPACTANDO SUELOS CON RODILLO DOBLE PATA

DE CABRA
RUEDAS DEPATA DE
CABRA
RODILLO PATA DE
ELEFANTE
COMPACTADORES NEUMATICOS O
DE LLANTAS
COMPATADORES DE COMPATADORES DE
REJILLAS PANELES
RODILLOS LISOS RODILLOS VIBRATORIOS
RODILLOS VIBRATORIOS RODILLOS VIBRATORIOS
DE DOBLE CILINDRO PESADOS
VIBRATORIO
 RODILLOS DE IMPACTO
RODILLOS VIBRATORIOS
PEQUEÑOS
 COMPACTACION DINAMICO
IMPACTO DE BLOQUE CON GRAN PESO
Martillo Masa = 5-30 tons
Caida = 10-30 m
VIBROCOMPACTACION
(VIBROFLOTACION)

Vibroflot (unidad vibratoria)

Longitud= 2 – 3 m
Diámetro = 0.3 – 0.5 m
Masa = 2 tons
COLUMNAS DE PIEDRA
INYECCIONES DE COMPACTACION CON
COMPACTACION EXPLOSIVOS
CONTROL DE CALIDAD EN OBRA PARA
VERIFICAR LA COMPACTACIÓN
 CONTROL DE
COMPACTACION
Es uno de los más importantes procedimientos de estudio y
control de calidad del terreno. A través de él es posible
determinar la compactación máxima del suelo en relación con su
grado de humedad.

Gracias a este proceso de compactación, es decir, al mayor grado

de densidad, se dan las siguientes ventajas:

 Mayor capacidad de carga

 Mayor Estabilidad
 Disminución de la contracción del suelo
 Disminución del Asentamiento
 BENEFICIOS
• Aumenta la capacidad para soportar cargas
• Impide el hundimiento del suelo
• Reduce el escurrimiento del agua
• Reduce el esponjamiento y la contracción del suelo
• Impide los daños de las heladas
Los ensayos de mecánica de suelos realizados, son para llevar un control
adecuado de la compactación los cuales pueden ser hechos en el laboratorio y en
obra.

Ensayos en el Laboratorio:
- Compactación Con Proctor Estandar (A.A.S.H.T.O T99)
- Compactación Con Proctor Modificado (A.A.S.H.T.O T99)
Ensayos en Obra
- Densidad In Situ (Cono De Arena, Densímetro Nuclear)
- Determinación De La Humedad (Speedy)
Ensayos en el Laboratorio
Ensayo Proctor Estandar y Modificado
Materiales
 Ensayos en Obra
Control de la Densidad
(a)Método de la arena (NLT-109): Consiste en la
excavación de un agujero en la zona a ensayar,
determinando el peso del material extraído. Para
determinar el volumen del agujero, este se rellena de
arena empleando un recipiente calibrado que permita
conocer la cantidad introducida. Conociendo masa y
volumen, puede hallarse la densidad del suelo.
(b)Método radioactivo: Se basa en la interacción de la
radiación gamma con las electrones existentes en las
partículas del suelo. El aparato nuclear-un contador
Geiger-mide la diferencia entre la energía emitida y la
recibida que es proporcional a la densidad del suelo.
Determinación de la Humedad
Determinación De La Humedad (Speedy)
Medición de la capacidad portante
(a) Ensayo CBR ( Relación de Soporte California): Se trata de un
ensayo normalizado de penetración (NLT-112) que mide la presión
necesaria para introducir un pisón a una cierta profundidad,
comparándola con la empleada en una muestra patrón.
(b) Placa de carga: Consiste esencialmente en la aplicación
escalonada de una carga variable sobre una superficie
determinada-generalmente circular o cuadrada-midiendo los
asientos obtenido a lo largo del tiemp.
(c) Ensayo de la huella: En muy similar al anterior; se fundamenta en
medir el asiento producido por el paso de un eje de 10T. con
ruedas gemelas, por lo que suele emplearse un camión. Debe
tomarse al menos 10 puntos de medida. Se consideran aceptable
asientos medios de 3mm en la coronación y de 5mm en el núcleo
del terraplén.
(d) Compactímetros: Este tipo de aparatos van incorporado a la
llanta de los compactadores vibratorios; miden la densidad y el
grado de compactación del terrenos en función de la onda
armónica generada sobre el propio terreno durante el proceso de
vibrocompactación.
 Control de Densidad

Método radioactivo
Cono de Arena
 Ensayo CBR ( Relación
de Soporte California)
La finalidad de este ensayo, es determinar la
capacidad de soporte (CBR) de suelos y agregados
compactados en laboratorio, con una humedad
óptima y niveles de compactación variables. Es un
método desarrollado por la división de carreteras
del Estado de California (EE.UU.) y sirve para
evaluar la calidad relativa del suelo para sub-rasa
nte, sub-base y base de pavimentos. El ensayo
mide la resistencia al corte de un suelo bajo
condiciones de humedad y densidad controladas,
permitiendo obtener un (%) de la relación de
soporte. El (%) CBR, está definido como la fuerza
requerida para que un pistón normalizado penetre
a una profundidad determinada, expresada en
porcentaje de fuerza necesaria para que el pistón
penetre a esa misma profundidad y con igual
velocidad, en una probeta normalizada constituida
por una muestra patrón de material chancado.
Placas de carga
GRACIAS
