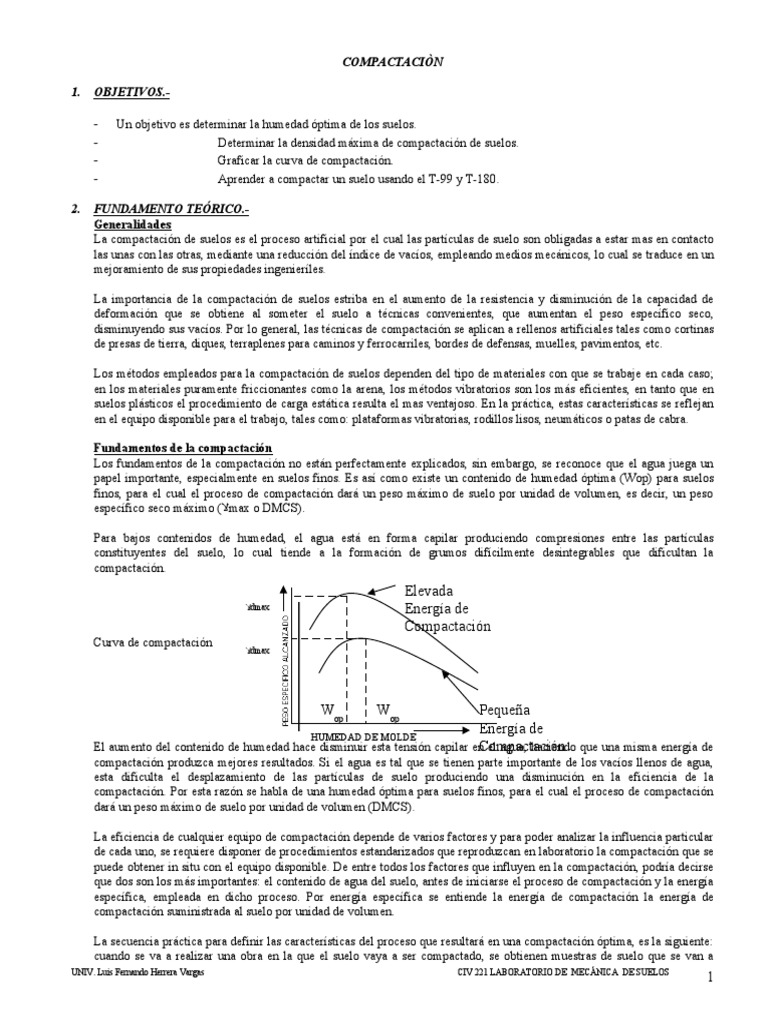

COMPACTACIÒN

1. OBJETIVOS.-

- Un objetivo es determinar la humedad óptima de los suelos.

- Determinar la densidad máxima de compactación de suelos.
- Graficar la curva de compactación.
- Aprender a compactar un suelo usando el T-99 y T-180.

2. FUNDAMENTO TEÓRICO.-
Generalidades
La compactación de suelos es el proceso artificial por el cual las partículas de suelo son obligadas a estar mas en contacto
las unas con las otras, mediante una reducción del índice de vacíos, empleando medios mecánicos, lo cual se traduce en un
mejoramiento de sus propiedades ingenieríles.

La importancia de la compactación de suelos estriba en el aumento de la resistencia y disminución de la capacidad de

deformación que se obtiene al someter el suelo a técnicas convenientes, que aumentan el peso específico seco,
disminuyendo sus vacíos. Por lo general, las técnicas de compactación se aplican a rellenos artificiales tales como cortinas
de presas de tierra, diques, terraplenes para caminos y ferrocarriles, bordes de defensas, muelles, pavimentos, etc.

Los métodos empleados para la compactación de suelos dependen del tipo de materiales con que se trabaje en cada caso;
en los materiales puramente friccionantes como la arena, los métodos vibratorios son los más eficientes, en tanto que en
suelos plásticos el procedimiento de carga estática resulta el mas ventajoso. En la práctica, estas características se reflejan
en el equipo disponible para el trabajo, tales como: plataformas vibratorias, rodillos lisos, neumáticos o patas de cabra.

Fundamentos de la compactación
Los fundamentos de la compactación no están perfectamente explicados, sin embargo, se reconoce que el agua juega un
papel importante, especialmente en suelos finos. Es así como existe un contenido de humedad óptima (Wop) para suelos
finos, para el cual el proceso de compactación dará un peso máximo de suelo por unidad de volumen, es decir, un peso
específico seco máximo (‫ﻻ‬max o DMCS).

Para bajos contenidos de humedad, el agua está en forma capilar produciendo compresiones entre las partículas
constituyentes del suelo, lo cual tiende a la formación de grumos difícilmente desintegrables que dificultan la
compactación.
Elevada
  ‫ﻻ‬dmax Energía de
  Compactación
Curva de compactación
‫ﻻ‬dmax



Wop Wop Pequeña

Energía de
HUMEDAD DE MOLDE
El aumento del contenido de humedad hace disminuir esta tensión capilar enCompactación
el agua, haciendo que una misma energía de
compactación produzca mejores resultados. Si el agua es tal que se tienen parte importante de los vacíos llenos de agua,
esta dificulta el desplazamiento de las partículas de suelo produciendo una disminución en la eficiencia de la
compactación. Por esta razón se habla de una humedad óptima para suelos finos, para el cual el proceso de compactación
dará un peso máximo de suelo por unidad de volumen (DMCS).

La eficiencia de cualquier equipo de compactación depende de varios factores y para poder analizar la influencia particular
de cada uno, se requiere disponer de procedimientos estandarizados que reproduzcan en laboratorio la compactación que se
puede obtener in situ con el equipo disponible. De entre todos los factores que influyen en la compactación, podría decirse
que dos son los más importantes: el contenido de agua del suelo, antes de iniciarse el proceso de compactación y la energía
específica, empleada en dicho proceso. Por energía específica se entiende la energía de compactación la energía de
compactación suministrada al suelo por unidad de volumen.

La secuencia práctica para definir las características del proceso que resultará en una compactación óptima, es la siguiente:
cuando se va a realizar una obra en la que el suelo vaya a ser compactado, se obtienen muestras de suelo que se van a
UNIV. Luis Fernando Herrera Vargas CIV 221 LABORATORIO DE MECÁNICA DE SUELOS
1
 emplear, sometiéndolas en laboratorio a distintas condiciones de compactación hasta encontrar alguna que garantice un
proyecto seguro y que a la vez pueda lograrse económicamente, con la maquinaria existente. En terreno se producen las
condiciones de laboratorio adoptadas para el proyecto y, finalmente una vez iniciada la construcción se verifica la
compactación lograda en terreno con muestras elegidas al azar para comprobar si se están satisfaciendo los requerimientos
del proyecto.

En resumen, el propósito de un ensayo de compactación de laboratorio, es determinar la correcta cantidad de agua de

amasado a usar cuando se compacte el suelo en terreno, y el grado de compacidad que puede esperarse al compactarse el
suelo en este grado de humedad óptimo. Para cumplir este propósito, un ensaye de laboratorio debe considerar una
compactación comparable a la obtenida por el método que se utilizará en terreno.

Beneficios de la compactación

a. Aumenta la capacidad para soportar cargas:

Los vacíos producen debilidad del suelo e incapacidad para soportar cargas pesadas. Estando apretadas todas las partículas,
el suelo puede soportar cargas mayores debido a que las partículas mismas que soportan mejor.

b. Impide el hundimiento del suelo:

Si la estructura se construye en el suelo sin afirmar o afirmado con desigualdad, el suelo se hunde dando lugar a que la
estructura se deforme (asentamientos diferenciales). Donde el hundimiento es mas profundo en un lado o en una esquina,
por lo que se producen grietas o un derrumbe total.

c. Reduce el escurrimiento del agua:

Un suelo compactado reduce la penetración de agua. El agua fluye y el drenaje puede entonces regularse.

d. Reduce el esponjamiento y la contracción del suelo:

Si hay vacíos, el agua puede penetrar en el suelo y llenar estos vacíos. El resultado seria el esponjamiento del suelo durante
la estación de lluvias y la contracción del mismo durante la estación seca.

e. Impide los daños de las heladas:

El agua se expande y aumenta el volumen al congelarse. Esta acción a menudo causa que el pavimento se hinche, y a la
vez, las paredes y losas del piso se agrieten. La compactación reduce estas cavidades de agua en el suelo.

Se han desarrollado dos pruebas para evaluar la máxima compactación de un suelo en el laboratorio: los ensayos de
compactación con esfuerzo normal (Proctor normal) y con esfuerzo modificado (Proctor Modificado).

La tabla siguiente muestra resumidamente las características del equipamiento para la ejecución de
estos ensayos de laboratorio:

Altura de Número de
Peso del Diámetro Diámetro Número
Método caída golpes por
pisón del pisón del molde de capas
libre capa
Lb. Pulg. Pulg. Pulg. Nª Golp.
Normal 5.5 2” 12” 4” 3 25
Modificado 10 2” 18” 6” 5 56

3. INSTRUMENTOS.-

Tamiz 11/2” y #4.

Son unas rejillas que tienen unas aberturas de
diámetro muy pequeño (11/2=38.10mm. y #4=4.74mm.).
Nos sirve para separar las partículas de suelo de a
cuerdo al tamaño de grano.

UNIV. Luis Fernando Herrera Vargas CIV 221 LABORATORIO DE MECÁNICA DE SUELOS
2
 Molde T-99 y T-180 (Estándar y modificado).
Son unos cilindros metálicos que tienen una base
metálica con unos tornillos que ajustan el cilindro, y
encima se le pone un collar que se ajusta con otros dos
tornillos, las dimensiones del molde son: T-180 con un
diámetro 6” y una altura 5”, T -99 diámetro 4” y altura
4.6”.
Martillo.
Es un cilindro metálico con otro adentro que sirve para
golpear la muestra tiene un peso y una altura de caída
determinado. Para T-180 pesa 10lb. y la altura de
caída es de 18”, para T-99 5.5lb. y 12”.
Regla metálica para enrazar.
Sirve como su nombre dice para poder enrazar la muestra, no es nada más q una regla metálica que puede ser también un
fierro metálico pesado en forma rectangular.

Espátula.
Es un instrumento que tiene la forma de un untador de mantequilla pero más grueso.

Pipeta.
Son tubos de vidrio, abiertos por ambos extremos. Sirve para extraer por succión, líquidos de un recipiente para pasarlo a
otro poco a poco.

Extractor de muestras o gato hidráulico.

Se usa un gato hidráulico común para levantar autos,

solo que esta ves utilizaremos para sacar la muestra
del molde,
Balanza.
Es un instrumento que sirve para pesar objetos, viene en distintos tamaños y para poder utilizar con distintos pesos,
livianos y pesados. Tiene graduaciones en el lateral donde podemos ver con precisión los valores.

Horno.
Es un horno con termostato capaz de mantener lo que se ponga a una temperatura de 105° ± 5ºC.

Probeta
Sirve para medir soluciones de volúmenes pequeños y grandes, determinados, lo que esta indicando por una especie de
regla grabada en el lateral.

Capsulas.
Son recipientes cilíndricos pequeños de metal, sirve
para poner muestras y llevarlas al horno, están
grabadas con números y letras que sirven para
identificarlas.
4. PROCEDIMIENTO.-
Primeramente preparamos la muestra que utilizaremos, en la práctica se utilizo un suelo areno arcilloso.

Pesamos en una balanza 900gr. de material de compensación, este es el material que pasa el tamiz de 1 1/2” y se retiene en el
#4. También pesamos 5100gr. de material fino que pasa el #4, empezamos a mezclar en una tara. Mezclamos toda la
muestra echando agua, primeramente pusimos 240cc. Mezclamos hasta que la muestra tenga una textura uniforme. Cuando
vemos que ya esta lista para poner al molde primero ponemos un poco a una capsula ya pesada y la llevamos al horno para
determinar su humedad.

UNIV. Luis Fernando Herrera Vargas CIV 221 LABORATORIO DE MECÁNICA DE SUELOS
3
 Mezclando la Poniendo a una
muestra capsula, para llevar
al horno.

Mientras tanto tenemos que pesar el molde pero sin collar, y cuando este lista la muestra ponemos un poco al molde para
poder empezar a compactar, el molde se pone en el piso encima de una base de cemento para no maltratar el suelo.
Tenemos que compactar la muestra con ayuda del martillo, se golpea la muestra estirando el martillo hasta que choque con
un tope y produzca un sonido de golpe con un metal entonces soltamos y dejamos que caiga y golpee la muestra, esto se
hace 56 veces y se tiene que golpear en todo el área de la muestra así obtendremos una buena compactación.

Cuando se termina los 56 golpes tenemos que escarificar con una espátula, escarificar es raspar la muestra con la espátula
en todo el área, luego se pone otro poco de muestra y se vuelve a compactar con el martillo de la misma forma ya indicada
y también 56 veces, se tiene que repetir 5 veces ya que por regla del T-180 se hace 56 golpes por capa y 5 capas.

Se pone la muestra Muestra en el molde Compactando con el Escarificando con

al molde martillo una espátula

Cuando se termina de compactar la 5ª capa se saca el collar y procedemos a enrazar con una regla metálica sacando todo el
sobrante de muestra hasta que quede al ras del molde y este lo mas lisa y uniforme la cara de la muestra, cuando este listo
sacamos la muestra que se quedo en la base con ayuda de un cepillo(cepillamos la base) para después pesar en una balanza
y obtener el peso del molde mas muestra, una ves pesado el molde tenemos que sacar la muestra, para hacer este trabajo
ponemos el molde encima de un disco que esta encima de un gato hidráulico, tenemos que centrar bien en molde de
manera que el disco empuje la muestra y no el molde, también tenemos que centrar en la parte superior ya que el gato esta
dentro de una especie de cajón metálico que tiene un orificio del mismo diámetro del molde, y así no choque la muestra
con dicho cajón, una ves centrados los dos lados empezamos a palanquear el gato para que suba la muestra.

Cuando la muestra este totalmente afuera la llevamos a la tara donde se encuentra la muestra restante y la destrozamos con
ayuda de un martillo para clavos, es importante que destrocemos bien la muestra compactada para así poder continuar de la
mejor manera la práctica.

Sacando el collar Enrazando con la Muestra ya enrazada Cepillando la base

regla metálica

Pesamos en la balanza Sacando la muestra Muestra ya fuera Destrozando la

del molde muestra

UNIV. Luis Fernando Herrera Vargas CIV 221 LABORATORIO DE MECÁNICA DE SUELOS
4
 Cuando este totalmente destruido y pulverizado el cilindro de muestra compactada podemos recién aumentar la humedad
del suelo ya que para esta práctica tenemos que obtener datos para cuatro distintas humedades.
Para la segunda toma de datos aumentamos a la muestra 220cc. de agua de nuevo mezclamos hasta que la muestra este
uniforme y otra ves sacamos un poco de muestra a una cápsula y la llevamos al horno, y procedemos a compactar 5 capas y
56 golpes por capa de la misma forma ya indicada, se tiene que seguir todo el procedimiento arriba mencionado sin saltarse
ni un paso.

Para la tercera toma de datos aumentamos 180cc. de agua y seguimos todos los pasos ya indicados.

Para la cuarta y última toma de datos incrementamos 120cc. de agua y también seguimos todos los pasos indicados, en esta
ultima toma de datos ya no se tiene que escarificar la muestra compactada ya que la muestra se encuentra muy húmeda y
no es necesario. En esta parte de la práctica compactar la muestra resulta un trabajo muy difícil ya que por la humedad la
muestra se pega al martillo dificultando la operación.

Después de 24 horas tenemos que sacar las cuatro capsulas del horno y se las lleva a la balanza para obtener el peso seco y
luego determinar la humedad de las muestras.

Capsulas en el Muestras ya
horno secadas

En resumen en el siguiente gráfico se puede mostrar todo el resumen de la práctica.

(1) Mezclamos muestras

(2) Colocamos al molde
(3) Compactamos toda el área
(4) Enrazamos la muestra
(5) Pesamos el molde mas muestra
(6) Sacamos muestra con el gato hidráulico
(7) Destrozamos la muestra
(8) Aumentamos agua

El mismo día se realizo también la practica del T-99 que fue realizado por las compañeras, no estuvimos presentes pero el
procedimiento se asemeja bastante, la única diferencia tal ves es que resulta un poco mas fácil el proceso de compactación
ya que el martillo es mas pequeño y manejable, se trabaja con 3 capas en ves de 5 y se compacta 25 golpes por capa. Se
sigue todos los pasos del T-180 y también se obtendrá cuatro distintas humedades.

5. DATOS Y CÁLCULOS.-
La densidad húmeda se calculara con la expresión:

UNIV. Luis Fernando Herrera Vargas CIV 221 LABORATORIO DE MECÁNICA DE SUELOS
5
 Wmuestra _ humeda
h 
Vmolde
[gr/cm3]

La densidad seca se expresa:

h
s  * 100 [gr. /cm3]
100  

La energía de compactación se calcula como:

n  N  h W
EC 
V

Donde: E = Energía de compactación N = Número de golpes por capas.

n = Número de capas. h = Altura de caída.
W = Peso del martillo. V = Volumen del suelo compactado

Cálculo del volumen del molde T - 180:

 =15.2cm.  * D2
h =11.6cm. VOL  *h
4

VOL(Mg). = 2114.32cm3

Cálculo de la energía de compactación T-180:

5 * 56 * 45.72 * 4.54
EC 
2104.92


E C  27.61 kg / cm 2 

P. Suelo = (P. Molde + Muestra) – (P. Molde)

Y hum = P. Suelo / V. Molde
P. SueloCap = (P. Cap. + Su. Seco) – (P. Capsula)

P. Agua = (P. Cap. + Suelo) – (P. Cap. Su. Seco)

%Humed. = (P. Agua/P. Suelo)*100
Yd = (Yhum/ (100+%hum.))*100

De la misma forma para cada uno de los datos obtenidos, y finalmente se muestra en tablas.

UNIV. Luis Fernando Herrera Vargas CIV 221 LABORATORIO DE MECÁNICA DE SUELOS
6
 T - 180
Nª Ensayos 1 2 3 4
P. Mol + Mues. 11293 11474 11238 11223
P. Mol 6410 6410 6410 6410
P. Suelo 4883 5064 4828 4813
V. Molde 2114,32 2114,32 2114,32 2114,32
Y hum 2,31 2,40 2,28 2,28
CAP. Nª 24 - B 19 - B 1-B 10 - B
P. Cap 44,90 46,00 46,90 45,20
P. Cap + Suelo 65,90 91,30 88,60 157,90
P. Cp.+ S. Seco 64,27 87,10 84,17 145,49
P. Suelo 21,00 45,30 41,70 112,70
P. Agua 1,63 4,20 4,43 12,41
% Hum edad 7,76 9,27 10,62 11,01
Yd 2,14 2,19 2,06 2,05

Cálculo del volumen del molde T - 99:

 =10.18cm.  * D2
VOL  *h
h =11.4cm. 4

VOL. = 927.87cm3
Cálculo de la energía de compactación T-99:

EC 
3 * 25 * 30.48 * 2.49 
E C  6.13 kg / cm 2 
927.87

UNIV. Luis Fernando Herrera Vargas CIV 221 LABORATORIO DE MECÁNICA DE SUELOS
7
 T - 99
Nª Ensayos 1 2 3 4
P. Mol + Mues. 6035 6172 6289 6184
P. Mol 4199 4199 4199 4199
P. Suelo 1836 1973 2090 1985
V. Molde 927,87 927,87 927,87 927,87
Y hum 1,98 2,13 2,25 2,14
CAP. Nª 18 - B 5-B 19 - B 8-B
P. Cap 44,70 43,70 45,70 45,30
P. Cap + Suelo 84,50 98,90 128,90 130,10
P. Cp.+ S. Seco 80,90 94,40 120,00 119,60
P. Suelo 39,80 55,20 83,20 84,80
P. Agua 3,60 4,50 8,90 10,50
% Hum edad 9,05 8,15 10,70 12,38
Yd 1,81 1,97 2,03 1,90

6. CONCLUSIONES Y RECOMENDACIONES.-

- El ensayo de Compactación Modificado se utiliza debido a la necesidad de obtener mayores densidades al del
ensayo proctor standart, para fuerzas de corte y compresiones mayores, con el que se alcanzan densidades mayores.
En este ensayo se utiliza mayormente en la construcción de carreteras y aeropuertos.
- Con los resultados obtenidos por estos ensayos de compactación se puede escoger los diferentes equipos de
compactación, ya sea aplanadores, rodillos lisos, de llantas, rodillos pata de cabra o vibrocompactadores .
- Este método de ensayo se emplea para la determinación rápida del peso unitario máximo y de la humedad óptima de
una muestra de suelo empleando una familia de curvas y un punto.

UNIV. Luis Fernando Herrera Vargas CIV 221 LABORATORIO DE MECÁNICA DE SUELOS
8
 - Es muy importante realizar la compactación en toda el área del molde.

- Se puede verificar si la muestra esta bien compactada, viendo al sacar la muestra si se notan las capas que se
compactaron, si se notan no se realizo buena compactación.

7. BIBLIOGRAFÍA.-

- Mecánica de suelos…………………………. Roy-Whitlow.

- Guía de laboratorio de suelos…………Ing. Sergio Barrientos.

- Apuntes de Suelos I………………………. Ing. Sergio Barrientos.

- Mecánica de suelos………………………… Ing. Germán Lizarazu Pantoja.

- Pagina de Internet…………………………… www2.ing.puc.cl/ingeot/ice1603/labos.htm

- Pagina de Internet……………………………icc.ucv.cl/.../nuestro_laboratorio.htm

UNIV. Luis Fernando Herrera Vargas CIV 221 LABORATORIO DE MECÁNICA DE SUELOS
9
