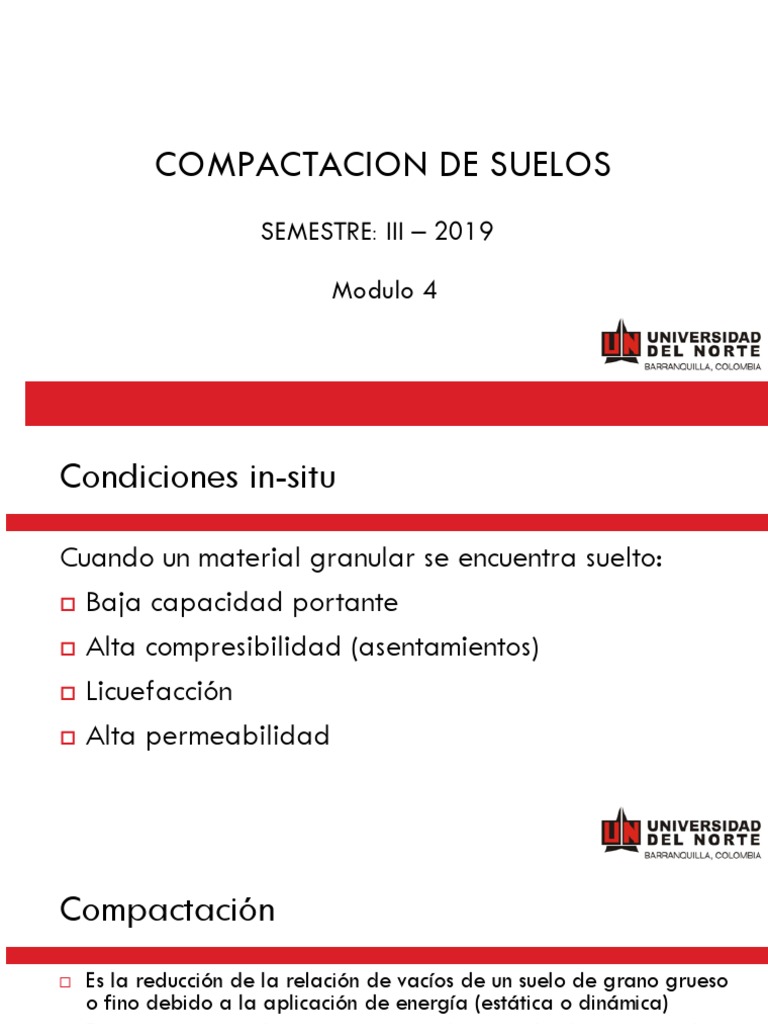

COMPACTACION DE SUELOS

SEMESTRE: III – 2019

Modulo 4
Condiciones in-situ

Cuando un material granular se encuentra suelto:

 Baja capacidad portante

 Alta compresibilidad (asentamientos)

 Licuefacción

 Alta permeabilidad
Compactación
 Es la reducción de la relación de vacíos de un suelo de grano grueso
o fino debido a la aplicación de energía (estática o dinámica)
 Es un proceso rápido para mejorar suelos superficiales o materiales
de relleno
 Que es compactación

 Es la densificación del suelo por remoción de aire,

lo que requiere energía mecánica
Energía mecánica (compactación) Suelo compactado

+ con adición
de pequeñas
cantidades de
agua (S<1)=
Beneficios de la compactación

 Aumenta Resistencia al corte

 Reduce el potencial de licuefacción
 Reduce la compresibilidad
 Reduce la permeabilidad
 Controla la expansión excesiva
Curva de compactación
Curva de compactación
Cálculos
Factores que afectan la compactación
Efecto de la energía de compactación
 La energía de compactación por volumen de suelo para el ensayo de laboratorio se calcula
como:
Teoría de compactación
 La compactación es función de cuatro variables: (1) densidad seca, (2)
contenido de agua, (3) esfuerzo de compactación, y (4) tipo de suelo
 Si el suelo está muy seco, se encuentra en un estado muy duro para
compactar
 Con un poco de humedad, esta dureza se pierde y las partículas se mueven
muy fáciles entre ellas.
 Si el suelo esta saturado o con mucha humedad, la energía de
compactación es absorbida por el agua y al final no se compacta.
 Conclusión: existe una humedad óptima en donde el suelo se compacta
mejor. La densidad alcanzada se denomina la densidad máxima.
Ensayo Proctor
 El ensayo Proctor es un ensayo de
compactación de suelo.

 Tiene como finalidad obtener la

humedad óptima de compactación de
un suelo para una determinada
energía de compactación.

 Existe dos ensayos Proctor: Proctor

estándar y Proctor modificado
Ensayo proctor estándar
 El suelo es compactado en un
molde:
 Volumen: 943,3 cm3.
 Diámetro 101,6 mm

 Se utiliza un pisón para compactar

 Durante el ensayo el molde se une

a una placa de base en el fondo y
una extensión en la parte superior
 Ensayo proctor estándar

 El suelos se mezcla con

cantidades variables de
agua aprox (5%,
9%,13%,17%)
 Se compacta en tres
capas iguales por medio
de un pisón:
 Peso: 24,4N
 Altura de caída: 31 cm
 Con el pisón se transmiten
25 golpes a cada capa.
 Cálculos
 Para cada ensayo, el contenido de agua del suelo compactado se determina
en el laboratorio.
 Con el contenido de agua conocido, la densidad saca d se calcula con la
siguiente expresión:

Donde:
w(%)=porcentaje de contenido de agua
Proctor estándar versus proctor modificado

Proctor estándar: Proctor modificado:

• 3 capas hammer • 5 capas

• 25 golpes por capa • 25 blows per layer

• Martillo = 2.7 kg • 4.9 kg hammer

•Altura de caída: 300 • 450 mm drop

mm •ASTM D1557
•ASTM D698 •AASHTO T-180
•AASHTO T-99
1/30 ft3 compaction mould
Compactación de suelos

https://www.youtube.com/watch?feature=player_detailpage&v=c4i_y6u-tsE#t=244
Patrón de impactos ensayo Proctor Estandar

Patrón de golpes. Se deben realizar 25 golpes

por capa.

Enrasar a la altura del molde al terminar el

ensayo
Procedimiento ensayo proctor estandar
 Tomar 10 kg de suelo, tamizarlo con tamiz No.4, homogenizar (mezclar hasta tener mezcla
uniforme). Se determina humedad de la mezcla (promediar dos muestras)
 Se divide en 4 submuestras (mas o menos de 2.3 kg), con humedades aproximadas de (5%,
9%,13%,17%). Deben de realizar un cálculo previo para estimar la cantidad de agua que se debe
agregar a cada submuestra. Se homogeniza cada submuestra
 Se registra masa del molde, y del molde+base. Se registra diámetro interno y altura del molde, y
altura del collar. Se ensambla el collar.
 Se agrega suelo hasta un poco mas de 1/3 del molde. Se compacta con 25 golpes. Luego siguiente
capa, compactar, y la última capa hacerla un poquito por encima del collar, y compactar.
 Se quita el collar, y se enraza la parte superior con regla metálica (enrasador) para que quede una
superficie horizontal a la altura del molde. Se pesa molde+base+suelo.
 Se determina la humedad del suelo compactado
 Repetir el mismo procedimiento para las otras submuestras.
Factores que afectan la compactación

 Efecto del tipo de suelo

Nota:
“bien distribuida”=
“bien gradada”

Las arenas y gravas

bien gradadas (SW y
GW) son los mejores
materiales para
compactar
Factores que afectan la compactación

 Efecto de la rigidez
Efecto de la compactación

 Resistencia del material

Evaluación de la compactación en campo

 Evaluar la compactación relativa R:

Cuanto está la densidad seca del sitio con
respecto a la densidad seca máxima (ensayo
Proctor estandar o modificado)
Problema de aplicación
Evaluación de la compactación en campo
Se debe definir la compacidad relativa R

Se debe tener en cuenta que para cada nivel

(energía) de compactación existe una curva
distinta.

Si se traza una linea pasando por los puntos de

máxima densidad, se obtiene la linea óptima.

El proctor modificado proporciona una energía

de compactación que se puede alcanzar por
medio de las técnicas modernas.
Ensayo de cono de arena: = combined weight of the jar, the cone, and the sand

= weight of the moist soil excavated from the hole

= remaining sand in the jar

Densímetro
• En el mismo tiempo en que se realiza una
determinación densidad y humedad por medios
destructivos, se pueden realizar decenas de
ensayos con un densímetro nuclear.
• Ello posibilita la verificación inmediata de
resultados y el tratamiento estadístico de los
mismos.
• La desventaja de este método radica en el
elevado costo inicial del equipo y los potenciales
daños por acumulación de radiación.
• No obstante debe señalarse que empleado
correctamente por un operador durante todo un
año, el nivel de radiación acumulada resulta ser
inferior a la que se recibe en una radiografía
dental.
Compactación en el campo
 Existen diferentes tipos de compactadores (sentido de las
manecillas del reloj a la derecha):
• Smooth-wheel roller (rodillo liso)
• Vibrating plates (placas vibradoras)
• Pneumatic rubber tired roller (rodillo neumático)
• Sheepsfoot roller (pata de cabra)
 Compactación en campo
 Métodos:

Otros: explosivos (ondas dinámicas)

Compactación en campo
 Se define como “pasada” al viaje de ida o vuelta
de un equipo de compactación sobre una dada
sección de compactación.

 Se define como “cobertura” a la acumulación del

número de pasadas, que permite aplicar una
pasada al ancho completo de la capa que se está
compactando.
Compactación en campo
 Smooth Wheeled
Roller (rodillo liso)
Compacta efectivamente capas de
solo 200-300 mm. Por lo tanto, en
ciertos casos deben realizarse
varias capas para completar una
estructura mas alta que este limite.

Conocido como el método estático,

es usado principalmente en suelos
granulares
Compactación en campo
 Vibrating plates (placas vibradoras)

 Usado para compactar áreas pequeñas

 Efectivo en suelos granulares
 Utiliza casi exclusivamente vibración para lograr compactación
Compactación en campo
 Rodillo vibratorio

 Aumenta la energía de compactación por medio de la

vibración (método por vibración). La vibración se logra
con la rotación de una masa excéntrica
Compactación en campo
Compactación en campo
Pneumatic rubber tired
roller (rodillos neumáticos)
 Consiste en un equipo dotado de
ruedas neumáticas lisas.
 Se utiliza para arenas, bases,
subbases, capas asfálticas
 Capas de 12-30 cm
 La presión depende del aire de
las llantas
 El área de contacto de cada
neumático produce un cierto
grado de confinamiento.
 Método por amasado
Compactación en campo
 Pata de cabra (Sheepsfoot Roller )
• Acción de amasado
• Efectiva en suelos de grano fino
• Actua introduciendo presión y fuerzas de
cortes (con los bordes de los dientes)
Compactación de campo

 https://www.youtube.com/watch?v=9_vmgvzM5fI
Compactación dinámica
 Se utiliza en suelos granulares con
grandes extensiones
 El método produce “cráteres” que
deben ser removido
Pounder posteriormente con bulldozer y
(Tamper) rodillo liso
Cráter creado  Método por impacto
por el impacto
Compactación dinámica
Compactación dinámica
 https://www.youtube.com/watch?v=ry1Rc06rUrg

 https://www.youtube.com/watch?v=jK52O9SBIFA
Vibroflotación
 Se aplica a suelos granulares (método por
vibración)
 Se inyecta aire y agua a presión (water jetting)
y se vibra al mismo tiempo
 Se alcanza densidades relativas mayores al
Dr>70%
 Se puede utilizar para:
• Compactación del material
• Construcción de columnas de gravas
Vibroflot (vibrating unit)
Length = 2 – 3 m
Diameter = 0.3 – 0.5 m
Mass = 2 tonnes
Vibroflotación
Vibroflotación: Columnas de grava

Densely
compacted
stone column
vibrator makes a
hole backfilled ..and compacted
hole in the weak
ground
Vibroflotación

La zona 1 es la mejor para la

eficiencia del método.
Corresponden a los materiales
potencialmente licuefables
porque los vuelve en líquido
Vibrofoltación

https://www.youtube.com/watch?v=IPGAJCdVjUQ&li
st=PLFH132nBHpEZP-eTIcAcK0_A1qXKhCKxV
Blasting (explosivos)
 Para densificar los suelos
 Los suelos sueltos lo tiende a compactar, mientras que los suelos muy compactos pueden dilatar
 Se deben posicionar pequenas cargas de explosivos en el estrato que se desea compactar
 Espaciamiento entre explosivos (de planta) entre 5 a 15 m.
 El suelo superficial puede quedar pobremente compactado, y hay que usar otro método
Selección de método de compactación in-situ
