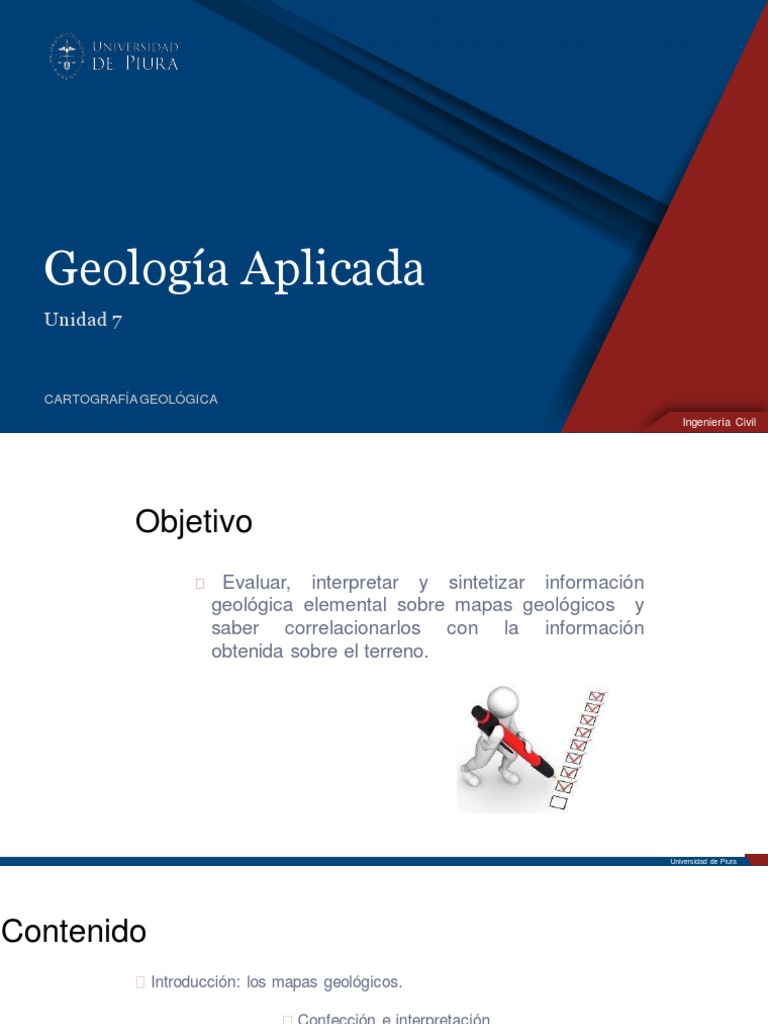

Geología Aplicada

Unidad 7

CARTOGRAFÍA GEOLÓGICA
Ingeniería Civil
Objetivo
Evaluar, interpretar y sintetizar información
geológica elemental sobre mapas geológicos y
saber correlacionarlos con la información
obtenida sobre el terreno.

Universidad de Piura
Contenido
Introducción: los mapas geológicos.

Confección e interpretación
La base del mapa geológico
Escala
Colores
Leyenda , unidades y símbolos

Las Cartas Geológicas Nacionales.

Universidad de Piura
1. Los mapas geológicos
INTRODUCCIÓN

Universidad de Piura
 Los mapas
geológicos:
• Muestran la ubicación y orientación de las unidades
geológicas.
• Las características y rasgos de las estructuras.

• Representan los afloramientos de las rocas.

• Un afloramiento puede aportar la siguiente información:

• Tipo de roca,
• Orientación de las capas,
• Presencia de estructuras (falla, fracturas, etc.)

Universidad de Piura
2. Confección e interpretación
La base del mapa geológico;
Escala; Colores;
Leyendas, unidades y símbolos.

Universidad de Piura
 Base del mapa
geológico: mapa
topográfico

¿Qué es un mapa topográfico?

Universidad de Piura
Base del mapa geológico: mapa topográfico

La escala en el mapa es la
relación entre las distancias
en el mapa y en la realidad.

Universidad de Piura
Intersección de capas
geológicas planas con la
topografía
Símbolos utilizados en un mapa geológico

Universidad de Piura
Una capa o estrato horizontal
será paralelo a los planos que
determinan las curvas de nivel,
y, por tanto, la intersección del
estrato con la topografía, la
traza, será paralela a las curvas
de nivel.

Universidad de Piura
En el caso de las capas verticales,
independientemente de la
superficie topográfica, la
intersección del estrato con la
topografía quedará siempre
representada por dos líneas rectas
(techo y muro de la capa)
separadas por el espesor del
mismo medido
perpendicularmente a la capa.

Universidad de Piura
 Si los estratos, o cualquier otro
plano, poseen un cierto
buzamiento, cortarán a la
topografía según líneas curvas
irregulares que darán
proyecciones de líneas curvas
irregulares, que determinarán,
según sea su trazado, el sentido
de buzamiento de los estratos

Universidad de Piura
Símbolos en un Mapa Geológico

Universidad de Piura
Universidad de Piura
Universidad de Piura
Símbolos en un Mapa Geológico

Universidad de Piura
Universidad de Piura
Intersección de los
pliegues
con la topografía

Universidad de Piura
Intersección de los pliegues con la
topografía (2)

Universidad de Piura
Intersección de las
fallas con la
topografía

Universidad de Piura
3. Las Cartas Geológicas
Nacionales

Universidad de Piura
Universidad de Piura
LA CARTA
GEOLÓGICA
NACIONAL
Está conformada por 501 mapas a
escala 1:100 000 que cubren todo
el territorio.

https://geocatminapp.ingemmet.gob.p
e/complementos/Descargas/Mapas/pu
blicaciones/serie_a/mapas/indice.htm

Universidad de Piura
Universidad de Piura
Universidad de Piura
Universidad de Piura
Universidad de Piura
www.ingemmet.gob.pe
Universidad de Piura
Universidad de Piura
Universidad de Piura
Universidad de Piura
Universidad de Piura
Universidad de Piura
Universidad de Piura
Universidad de Piura
Universidad de Piura
Universidad de Piura
Veamos
otros
ejemplos…

Índice de las cartas

geológicas
nacionales
http://www.ingemmet.gob.pe/
publicaciones/serie_a/mapas/i
ndice.htm

Universidad de Piura
 Referencias webs

http://ocw.innova.uned.es/cartografia
www.ingemmet.gob.pe

Universidad de Piura
