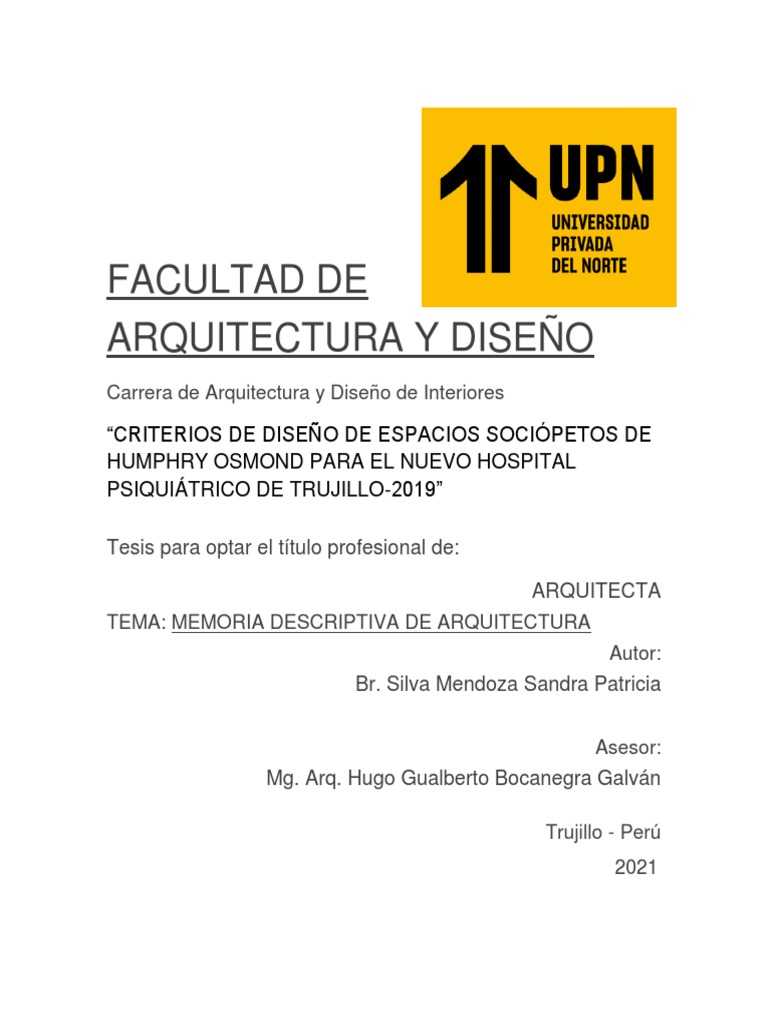

Facultad de Arquitectura Y Diseño

FACULTAD DE
ARQUITECTURA Y DISEÑO
Carrera de Arquitectura y Diseño de Interiores
“CRITERIOS DE DISEÑO DE ESPACIOS SOCIÓPETOS DE

HUMPHRY OSMOND PARA EL NUEVO HOSPITAL
PSIQUIÁTRICO DE TRUJILLO-2019”
Tesis para optar el título profesional de:
ARQUITECTA
TEMA: MEMORIA DESCRIPTIVA DE ARQUITECTURA
Autor:
Br. Silva Mendoza Sandra Patricia
Asesor:
Mg. Arq. Hugo Gualberto Bocanegra Galván
Trujillo - Perú
2021
CRITERIOS DE DISEÑO DE ESPACIOS
SOCIÓPETOS DE HUMPHRY OSMOND PARA EL
NUEVO HOSPITAL PSIQUIÁTRICO DE TRUJILLO-
2019
MEMORIA DESCRIPTIVA DE ARQUITECTURA
1.1.1 Memoria descriptiva de arquitectura
DATOS GENERALES
Proyecto: HOSPITAL PSIQUIÁTRICO

Ubicación: El presente lote se encuentra ubicado en:
DEPARTAMENTO: LA LIBERTAD
PROVINCIA: TRUJILLO
DISTRITO: TRUJILLO
SECTOR: -
MANZANA: -
LOTE: -
Áreas:
ÁREA DEL TERRENO 10057.12
ÁREA
NIVELES ÁREA LIBRE
TECHADA
1ª NIVEL 2380.00 7675.00
2ª NIVEL 2380.00 -
3ª NIVEL 2200.00 -
TOTAL 6960.00 7675.00
br. sandra patricia silva mendoza pág. 1

2019
DESCRIPCIÓN POR NIVELES

El proyecto se emplaza en un terreno de expansión urbana ubicado en el
Distrito y provincia de Trujillo, el terreno cuenta con las condiciones de área
suficiente para la envergadura del proyecto y está dividido en las siguientes
UPSS y UPS: UPS Administrativa, UPS Servicios Generales, UPS Gestión de la
información, UPS Complementarios, UPSS Consulta Externa, UPSS Patología
Clínica, UPSS Diagnóstico por imágenes, UPSS Farmacia, UPSS
Hospitalización, UPS Medicina de rehabilitación, UPSS Nutrición y dietética,
estacionamiento públicos/privados y patios.
PRIMER NIVEL
UPSS y UPS PRIMER NIVEL
UPSS Diagnóstico por imágenes
UPSS Consulta externa
UPSS Farmacia
UPSS Medicina de rehabilitación
UPS Nutrición y dietética
UPS Servicios generales

2019
Para acceder al objeto arquitectónico se genera una plataforma principal
y una plataforma secundaria. Al ingresar por la plataforma peatonal principal,
nos encontramos con el Bloque S-01 en donde se encuentra la UPSS Consulta
Externa, y la UPSS Farmacia, en esta zona al entrar, encontramos una sala de
espera, un tópico y admisión que los derivará a los consultorios, también
encontramos la farmacia con sus respectivos ambientes. Para el ingreso de
médicos y personal autorizado, se genera por la parte lateral derecha, que se
accede por el ingreso del personal. En esta zona del personal se encuentran
ambientes gestacionales como servicios higiénicos, vestidores, almacén de
residuos, cuarto de limpieza y archivo de historias clínicas.
Así mismo, al ingresar por la plataforma peatonal secundaria accedemos
al Bloque S-02 donde se ubica la UPSS de Diagnóstico por imágenes, donde al
llegar encontramos una sala de espera y recepción para acceder a las diferentes
salas de diagnósticos. La circulación de médicos y personal, se accede por la
parte lateral izquierda del bloque, al ingresar se encuentra servicios higiénicos y
vestidores, almacén de residuos sólidos, y cuarto de limpieza.
En el Bloque S-03 que es el bloque central del proyecto se encuentra la
UPSS Medicina de rehabilitación y UPS Nutrición y dietética. Para el ingreso
del público se accede a través de la segunda plataforma del proyecto, al ingresar
se encuentra una sala de espera y servicios higiénicos, luego a través de un
pasillo se encuentran las diferentes salas de terapias, tanto para familiares como
para pacientes. Los médicos y enfermeros ingresan por la parte posterior. Luego
tenemos los talleres para pacientes internados, con su propia escalera para que

2019
puedan acceder a sus distintas clases diarias. Asimismo, junto a estos talleres
encontramos la UPS Nutrición y dietética por donde ingresan los alimentos del
día a día, esta zona conecta con los distintos comedores para pacientes internos,
médicos, y personas externas, también cuenta con ambientes como almacén de
residuos, recepción de alimentos, preparación, distribución, lavado de
lavavajillas, etc.
En el bloque S-04 y S-05 encontramos la UPS Servicios Generales, la
cual se encuentra junto a los estacionamientos de uso privado, en esta zona al
ingresar tenemos una escalera con ascensor, un servicio higiénico, y todas las
oficinas y almacenes que respectan esta zona además se ubica el estar de
choferes con su respectivo servicio higiénico y vestidor y lavado de
ambulancias, también se encuentra otra parte de la UPS Nutrición y dietética
con los ambientes de cocina y lavado de utensilios.

2019
SEGUNDO NIVEL
UPSS y UPS SEGUNDO NIVEL
UPSS Diagnóstico por imágenes
UPSS Consulta externa
UPSS Hospitalización
UPS Complementario
UPS Nutrición y dietética

En el segundo nivel del Bloque S-01 se encuentra la UPSS Consulta
externa, con su sala de espera, consultorios restantes del primer nivel, y
servicios higiénicos diferenciados. En la parte de circulación del personal,
encontramos servicios higiénicos, cuarto de limpieza, sala de estar, almacén de
residuos.
En el Bloque S-02 al llegar al segundo nivel desde la plataforma
secundaria accedemos a la UPSS Patología clínica, con su respetiva sala de
espera, ambientes de toma de muestras y salas para el personal autorizado donde
se encuentra servicios higiénicos, ducha de emergencia y cuarto de limpieza.
Luego se accede a los diferentes laboratorios.

2019
En el Bloque S-03 en este nivel se encuentra la UPSS Hospitalización,
tenemos el acceso principal para visitas de familiares, cuenta con sala de espera
y servicios higiénicos, el público solo se queda en esta zona. La parte privada en
este nivel está destinada para habitaciones de adolescentes y habitaciones de
hombres, con sus respectivos servicios higiénicos y duchas, además, está
ubicado una estación de enfermería, incluido su cuarto de trabajo sucio limpio,
un depósito de limpieza, cuarto séptico y servicios higiénicos, cabe resaltar que
esta zona tiene un acceso directo del Bloque S-05 donde se encuentra la UPS
Complementaria, la cual se encuentra en este nivel, la cual está junto a la UPS
Nutrición y dietética.
Y por último en el Bloque S-04 y S-05 está la UPS Servicios generales y
UPS Complementaria con sus respectivos ambientes como depósito de
materiales, acopio de residuos sólidos, zona de residencia para el personal
médico, y oficinas.

2019
TERCER NIVEL
UPSS y UPS TERCER NIVEL
UPS Gestión de la información
UPS Administración
UPSS Hospitalización
En el Bloque S-01, está destinado a la UPS Administración, la cual está
relacionado y conectado directamente con el Bloque S-02 donde se encuentra la
UPS Gestión de la Información, cada UPS con sus respectivos ambientes.
En el Bloque S-03, encontramos la UPSS Hospitalización, este nivel está
destinado al internamiento de mujeres, con sus respectivos servicios higiénicos
y duchas. En el caso del personal, encontramos, un espacio de estación de
enfermeras, con sus espacios como: cuarto limpio y sucio, ropa limpia y ropa
sucia, cuarto séptico, cuarto de limpieza y servicio higiénico. También cuenta
con un acceso directo al Bloque S-05 donde está la UPS Servicios Generales,
ubicada la zona de lavandería donde se divide por: selección de ropa sucia,
lavado y centrifugado, secado y planchado, costura de ropa limpia, almacén de

2019
ropa limpia y entrega de ropa limpia, y encontramos también el almacén
general.
ACABADOS Y MATERIALES
ARQUITECTURA:
Tabla 1. Cuadro de acabados UPSS Medicina de rehabilitación, UPSS Hospitalización
CUADRO DE ACABADOS
ELEMENTO MATERIAL DIMENSIONES CARACTERISTICAS ACABADO
Salas de terapia, sala de espera, oficinas, talleres y pasillos.

Máxima duración y
resistente a la humedad
con una mínima
A= 0.20 absorción de agua Tono= oscuro
Cerámica
L= 0.61 menor a 0.5%. Color= marrón mate
Colocación sobre
superficie nivelada y
alisada.
Mayor dureza y
durabilidad, se utiliza
PISO
para ambientes de
A= 0.61 Tono= claro
Cerámica tránsito alto, con una
L= 0.61 Color= gris mate
resistencia al desgaste
de Pei IV, ideal para
pasillos y habitaciones.
Cuenta con una
capacidad de abosrción
Tono= oscuro
Porcelanato A= 0.20 de agua de E<0.5%. Con
Color= tipo madera
Esmaltado L= 1.20 bordes rectificados, con
mate
un tránsito comercial
alto, y ecoamigable.
Producto 100% resina
acrílica, que contiene
una excelente
lavabilidad, pigmentos y
Color: blanco
PARED Pintura H=sobre cargas de alto poder de
Marca= Kolor
Satinado superficie relleno que dejan una
Acabado= mate
película lisa, uniforme,
de buen poder cubridor
y alto rendimiento.
Tiene una excelente

2019
resistencia en interiores
y exteriores. No
contiene plomo,
mercurio ni plomo.
Producto 100% resina
acrílica, que contiene
una excelente
lavabilidad, pigmentos y
cargas de alto poder de Color: blanco
Pintura H=sobre
relleno que dejan una Marca= Kolor
Latex Classic superficie
película lisa, uniforme, Acabado= mate
de buen poder cubridor
y alto rendimiento. No
contiene plomo,
mercurio ni plomo.
Terminación de madera
natural para muros,
genera un listoneado
continuo que crea
Color: wange
espacios de gran calidez.
Revestimiento A=0.04cm Acabado= listo
Utiliza tecnología de
WooLines Material= aluzinc
última generación que
enchapado
permite adherir una
chapa de madera natural
a un perfil metálico
formado.
Planchas livianas, de
CIELO Cielo raso de policarbonato,
fácil manejo y corte,
resistente a la humedad, con una
necesitan una estructura Color= ice
RASO medida de 1.22x0.61m y espesor
de soporte liviana y no
de 4mm.
requiere mantenimiento.
Perfilaría de 2 tableros
de HDF liso o de fibra
de alta densidad. Se
HDF y
puede cepillar hasta
Mampara de A= 1.00 m
PUERTAS 5mm por lado. Vidrio
vidrio H= 2.07 m Tono= Claro
templado e=6mm con
transparente E= 3.8 cm Color= blanco
película autoadhesiva de
templado
proyección contra
impactos en la cara
interna.

2019
Perfileria de aluminio
con brazo Vidrio
templado e= 6mm con
Aluminio y A= 1.20m Tono= Claro
vidrio H= 2.80 Color=Claro/Natural
protección contra
impactos en la cara
interna.
Vidrio
Ventana de vidrio
transparente
templado con perfiles de
curvo
aluminio. En vanos de la
templado y A=
fachada se colocará
acústico y 0.80/0.70/2.00 Transparente
vidrio Templex de
aluminio h=0.50/1.90/2.50
espesor 8mm y los
VENTANAS (Ventanas
accesorios de aluminio
altas y bajas)
serán de color gris.
Vidrio
templado y A=
Mampara de vidrio
aluminio 1.80/2.10/1.60 Transparente
templado de 8mm.
(Mamparas) H=2.80
Tabla 2. Cuadro de acabados UPSS Nutrición, UPS Complementario
CUADRO DE ACABADOS
Zona de Hospitalización ( habitaciones, estación de enfermería)

Posee una gran resistencia
A= 0.30cm y durabilidad ante el
Cerámica L= 0.60 cm desgaste, el paso del Color= Gris mate
tiempo, la humedad y los
cambios de temperatura.
PISO Bordes rectificados,
máxima resistencia,
A= 0.19cm duración y mínima
Cerámico Tono= Oscuro
L= 0.89 cm absorción de agua. De alto
esmaltado Color= Marrón
tráfico. Colocación sobre
superficie nivelada y
alisada.
Producto formulado con
dispersiones sintéticas Color: blanco
PARED Pintura H=sobre
solubles con agua, Marca= Kolor
Latex superficie
pigmentos y cargas de alto Acabado= mate
poder de relleno que dejan

2019
una película lisa,
uniforme, de buen poder
cubridor y alto
rendimiento. Tiene una
excelente resistencia en
interiores y exteriores.
Fibra o lana de madera de
tipo acústico, compuesto
E= 40mm
Lana de de polipropileno de fibra
H=sobre Color= Natural
madera de madera, de tipo panel,
superficie
es ligero, reciclable,
reciclado.
Planchas livianas, de fácil

manejo y corte, necesitan
una estructura de soporte Color= ice
liviana y no requiere
de 4mm.
mantenimiento.
Perfilaría de 2 tableros de
HDF liso o de fibra de alta
densidad. Se puede
cepillar hasta 5mm por
A= 1.00 m
PUERTAS Madera y lado. Vidrio templado
H= 2.07 m Tono= Claro
vidrio e=6mm con película
E= 3.8 cm Color= blanco
autoadhesiva de
proyección contra
impactos en la cara
interna.
Ventana de vidrio
Vidrio templado con perfiles de
templado y aluminio. En vanos de la
A=
aluminio fachada se colocará vidrio
0.80/0.70/2.00 Transparente
(Ventanas Templex de espesor 8mm
h=0.50
altas y bajas) y los accesorios de
VENTANAS
aluminio serán de color
gris.
Vidrio
templado y A=
Mampara de vidrio
templado de 8mm.
(Mamparas) H=2.50

2019
Tabla 3. Cuadro de acabados UPSS Consulta Externa, UPSS Farmacia
CUADRO DE ACABADOS
Zona de Patología/Consultas/Farmacia ( Sala de espera, consultorios, almacenes, laboratorios)

No presentan grietas, ni
uniones entre muros
Piso A= sobre donde pueda acumularse
Color= Gris
antiséptico superficie suciedad, son lisos,
brillantes y son 100%
PISO
higiénicos.
Acabado brillante, de
alto tránsito, sellada con
Cerámica A= 0.45 Tono= brillante
mortero. Colocación
Marmolizada L= 0.45 Color= Gris
sobre superficie nivelada
y alisada.
dispersiones sintéticas
solubles con agua,
pigmentos y cargas de
alto poder de relleno que Color: blanco
dejan una película lisa, Marca= Kolor
Látex superficie
uniforme, de buen poder Acabado= mate
cubridor y alto
de 4mm.
HDF liso o de fibra de
alta densidad. Se puede
A= 1.00 m
PUERTAS Madera y cepillar hasta 5mm por
vidrio lado. Vidrio templado
e=6mm con película
autoadhesiva de
proyección contra

2019
impactos en la cara
interna.
curveada con brazo
Vidrio templado e= 6mm
Aluminio y A= 1.20m con película Tono= Claro
vidrio H= 2.50 autoadhesiva de Color=Claro/Natural
protección contra
impactos en la cara
interna.
Lámina de plomo
insertadas en la hoja y el
H= 2.50m
Puerta anti- armazón de la puerta
E= 7mm o 18 Color= Natural
rayos x garantizan una
mm
protección reforzada
contra los Rayos X.
Ventana de vidrio
A=
aluminio fachada se colocará
(Ventanas vidrio Templex de
h=0.50
altas y bajas) espesor 8mm y los
VENTANAS
Vidrio
templado y A=
Mampara de vidrio
templado de 8mm.
(Mamparas) H=2.50
Tabla 4. Cuadro de acabados UPSS Diagnóstico por imágenes, UPSS Patología Clínica
CUADRO DE ACABADOS
Salas de diagnóstico, salas de espera, salas comunes del personal.

No presentan grietas, ni
uniones entre muros
PISO Piso A= sobre donde pueda acumularse Tono= Claro
antiséptico superficie suciedad, son lisos, Color= Gris
brillantes y son 100%
higiénicos.

2019
Acabado brillante, de
alto tránsito, sellada con
Cerámica A= 0.45 Tono= brillante
mortero. Colocación
Marmolizada L= 0.45 Color= Gris
sobre superficie nivelada
y alisada.
solubles con agua,
Látex superficie
cubridor y alto
de 4mm.
HDF liso o de fibra de
alta densidad. Se puede
A= 1.00 m
Madera y lado. Vidrio templado
autoadhesiva de
proyección contra
impactos en la cara
interna.
PUERTAS
Tiene altos estándares
Puertas de higiénicos, cumple
H= 2.50 Tono= Natural
quirófano requisitos de puertas
estancas y herméticas.
con brazo Vidrio
templado e= 6mm con
Aluminio y A= 1.2m Tono= Claro
vidrio H= 2.50 Color=Claro/Natural
protección contra
impactos en la cara
interna.

2019
Ventana de vidrio
A=
aluminio fachada se colocará
(Ventanas vidrio Templex de
h=0.50
altas y bajas) espesor 8mm y los
VENTANAS
Vidrio
templado y A=
Mampara de vidrio
templado de 8mm.
(Mamparas) H=2.50
Tabla 5. Cuadro de acabados UPS Administración, UPS Gestión de la información
CUADRO DE ACABADOS
Zona de Administración ( sala de espera, oficinas, salas de reuniones)

A= 128 cm
PISO Acabado mate, de alto Tono= claro
Laminado L= 192 cm
tráfico. Color= café
E= 8mm
solubles con agua,
Látex superficie
cubridor y alto
HDF liso o de fibra de alta
densidad. Se puede
A= 1.00 m
PUERTAS Madera y lado. Vidrio templado
autoadhesiva de
proyección contra
impactos en la cara
interna.

2019
Ventana de vidrio
A=
VENTANAS aluminio fachada se colocará vidrio
h=0.50
gris.
Tabla 6. Cuadro de acabados UPS Servicios Generales
CUADRO DE ACABADOS
Zona de Servicios Generales( almacenes, salas de servicios generales)

Se puede usar en pared y
piso, mayor resistencia de
PISO Gres A= 0.60 Tono= claro
alto tráfico, duración y
Porcelanato L= 0.60 Color= granizo
baja absorción de agua
(3%-6%)
solubles con agua,
Látex superficie
cubridor y alto
A= 1.00 m HDF liso o de fibra de alta
PUERTAS
Madera H= 2.07 m densidad. Se puede Tono= Claro
E= 3.8 cm cepillar hasta 5mm por Color= marrón
lado.
Ventana de vidrio
A=
h=0.50
gris.

2019
Tabla 7. Cuadro de acabados Baterías Sanitarias
CUADRO DE ACABADOS
BATERIAS SANITARIAS ( SSHH para hombres, mujeres y discapacitados)

Superficie mate,
PISO A= 0.30 Tono= claro
Cerámico absorción de humedad,
L= 0.60 Color= gris
alto tráfico.
Pintura para ambientes
Pintura con temperaturas
Color: blanco
Para H=sobre extremas (-20ªCa + 40ªC),
Marca= Isolfix
ambientes superficie humedad ambiental y
PARED húmedos superficies con hasta 17%
de humedad.
Superficie mate,
Cerámico A= 0.30 Tono= claro
absorción de humedad,
L= 0.60 Color= gris
alto tráfico.
A= 1.00 m HDF liso o de fibra de alta
PUERTAS
HDF H= 2.10 m densidad. Se puede Tono= Claro
E= 3.8 cm cepillar hasta 5mm por Color= blanco
lado.
Ventana de vidrio
A=
h=0.50
altas) y los accesorios de
gris.
ELÉCTRICAS MATERIALES
Interruptores, tomacorrientes y placas visibles en general marca BTICINO, modelo
Domino Avant, de material PVC, color blanco/gris, capacidad para 2 toma, Amperaje de 16
A, Voltaje 250; ideal como punto de conexión para alimentar equipos eléctricos, terapias
intensivas, salas de recuperación, habitaciones y consultorios.

2019
Para la iluminación general serán luminarias de embutir en cielorrasos, diseñadas
especialmente para utilizarlas en ambientes estéticos, modelo redondo, color blanco, tipo
Down light y material aluminio, luminaria LED de forma circular, cuenta con un material
resistente, diseño decorativo, con una potencia de 6W y una equivalencia luminosa de 60W,
frecuencia de 50-60Hz y un voltaje de 100-240V.
La iluminación en parques, plazas o patios exteriores; serán con luminarias de la
marca Sofolight, modelo SQUARE, luminaria solar con paneles solares de alumbrado
exterior, se puede configurar la luminaria a medida según el proyecto a realizar, eligiendo
la potencia o flujo luminoso, el CRI, la temperatura de calor y la óptica como 3000 K, 4000
K, 5700K y potencias desde los 29 W hasta los 104 W.
SANITARIAS MATERIALES
Para los sanitarios serán de modelo Savona Flux de la marca TREBOL, para uso de
fluxómetro, de tipo económico y ahorrador de agua, con un diseño versátil de 4.8 lt de
descarga promedio y asiento de caída lenta. En urinarios será de la marca TREBOL, del
modelo Cadet en color blanco. En Inodoros y Urinarios su instalación será con fluxómetro
de la marca VAINSA de descarga indirecta, esmalte de resistencia de color blanco, de alta
calidad estética para todos los baños en general.
Para los baños de personas de movilidad reducida, contará con barras de seguridad
en aparatos sanitarios empotrados a la pared de la marca D’ACQUA de material cromado,
color plateado y resistente a 136 kg.
Los lavatorios serán de la marca D’ACQUA modelo Ovalín redondo, de material
hecho 100% de vidrio templado color negro con un acabado vitrificado de una profundidad
de 42 cm, El tipo de grifería será VAINSA con monocromado con temporizador.

2019
Las duchas para baños de la Zona de Residencia de médicos y hospitalización, serán
de la marca D’ACQUA, tipo mezcladora de ducha, la línea Basic, modelo Zuana, material
de bronce liviano en sistema interno, externo metal, con acabado cromado, el sistema de
cierre es disco, ahorra hasta 30% de agua.

Facultad de Arquitectura Y Diseño

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Facultad de Arquitectura Y Diseño

Cargado por

Copyright:

Formatos disponibles

FACULTAD DE

“CRITERIOS DE DISEÑO DE ESPACIOS SOCIÓPETOS DE

Tesis para optar el título profesional de:

MEMORIA DESCRIPTIVA DE ARQUITECTURA

1.1.1 Memoria descriptiva de arquitectura

Proyecto: HOSPITAL PSIQUIÁTRICO

ÁREA DEL TERRENO 10057.12

1ª NIVEL 2380.00 7675.00

TOTAL 6960.00 7675.00

br. sandra patricia silva mendoza pág. 1

DESCRIPCIÓN POR NIVELES

Distrito y provincia de Trujillo, el terreno cuenta con las condiciones de área

suficiente para la envergadura del proyecto y está dividido en las siguientes

UPSS y UPS: UPS Administrativa, UPS Servicios Generales, UPS Gestión de la

información, UPS Complementarios, UPSS Consulta Externa, UPSS Patología

Clínica, UPSS Diagnóstico por imágenes, UPSS Farmacia, UPSS

Hospitalización, UPS Medicina de rehabilitación, UPSS Nutrición y dietética,

estacionamiento públicos/privados y patios.

UPSS y UPS PRIMER NIVEL

UPSS Diagnóstico por imágenes

UPSS Consulta externa

UPSS Medicina de rehabilitación

UPS Nutrición y dietética

UPS Servicios generales

br. sandra patricia silva mendoza pág. 2

Para acceder al objeto arquitectónico se genera una plataforma principal

y una plataforma secundaria. Al ingresar por la plataforma peatonal principal,

nos encontramos con el Bloque S-01 en donde se encuentra la UPSS Consulta

Externa, y la UPSS Farmacia, en esta zona al entrar, encontramos una sala de

espera, un tópico y admisión que los derivará a los consultorios, también

encontramos la farmacia con sus respectivos ambientes. Para el ingreso de

médicos y personal autorizado, se genera por la parte lateral derecha, que se

ambientes gestacionales como servicios higiénicos, vestidores, almacén de

residuos, cuarto de limpieza y archivo de historias clínicas.

Así mismo, al ingresar por la plataforma peatonal secundaria accedemos

al Bloque S-02 donde se ubica la UPSS de Diagnóstico por imágenes, donde al

salas de diagnósticos. La circulación de médicos y personal, se accede por la

parte lateral izquierda del bloque, al ingresar se encuentra servicios higiénicos y

vestidores, almacén de residuos sólidos, y cuarto de limpieza.

En el Bloque S-03 que es el bloque central del proyecto se encuentra la

UPSS Medicina de rehabilitación y UPS Nutrición y dietética. Para el ingreso

del público se accede a través de la segunda plataforma del proyecto, al ingresar

se encuentra una sala de espera y servicios higiénicos, luego a través de un

br. sandra patricia silva mendoza pág. 3

médicos, y personas externas, también cuenta con ambientes como almacén de

residuos, recepción de alimentos, preparación, distribución, lavado de

En el bloque S-04 y S-05 encontramos la UPS Servicios Generales, la

cual se encuentra junto a los estacionamientos de uso privado, en esta zona al

oficinas y almacenes que respectan esta zona además se ubica el estar de

choferes con su respectivo servicio higiénico y vestidor y lavado de

ambulancias, también se encuentra otra parte de la UPS Nutrición y dietética

con los ambientes de cocina y lavado de utensilios.

br. sandra patricia silva mendoza pág. 4

UPSS y UPS SEGUNDO NIVEL

UPSS Diagnóstico por imágenes

UPSS Consulta externa

UPS Nutrición y dietética

UPS Servicios generales

externa, con su sala de espera, consultorios restantes del primer nivel, y

servicios higiénicos diferenciados. En la parte de circulación del personal,

encontramos servicios higiénicos, cuarto de limpieza, sala de estar, almacén de

En el Bloque S-02 al llegar al segundo nivel desde la plataforma
