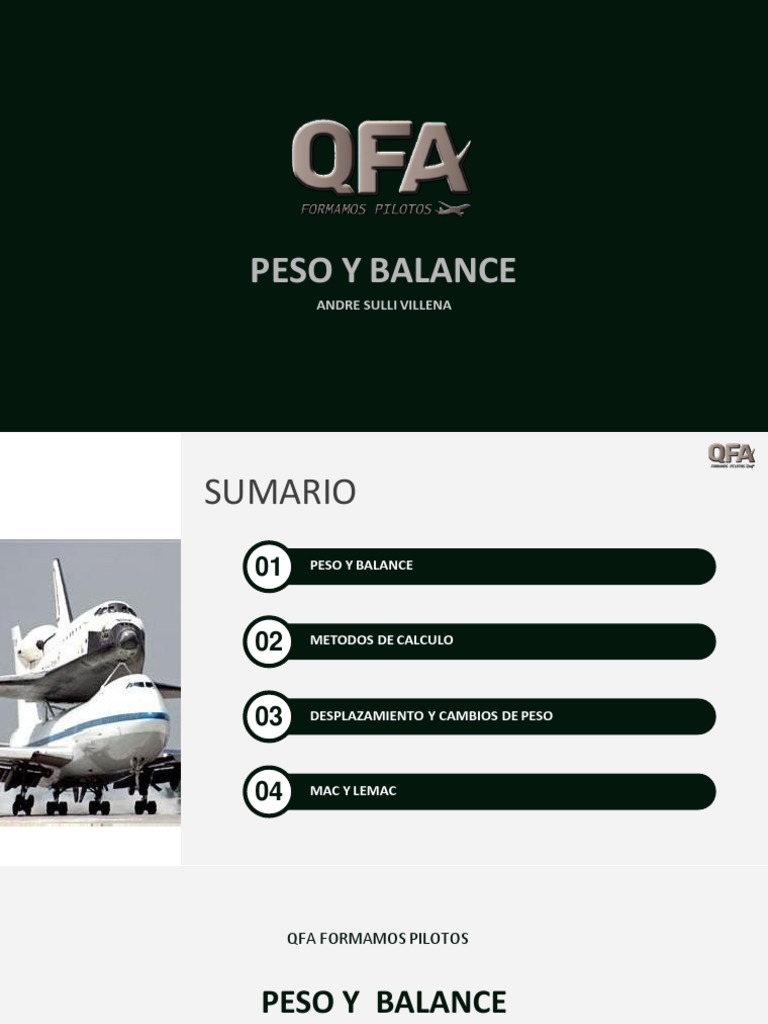

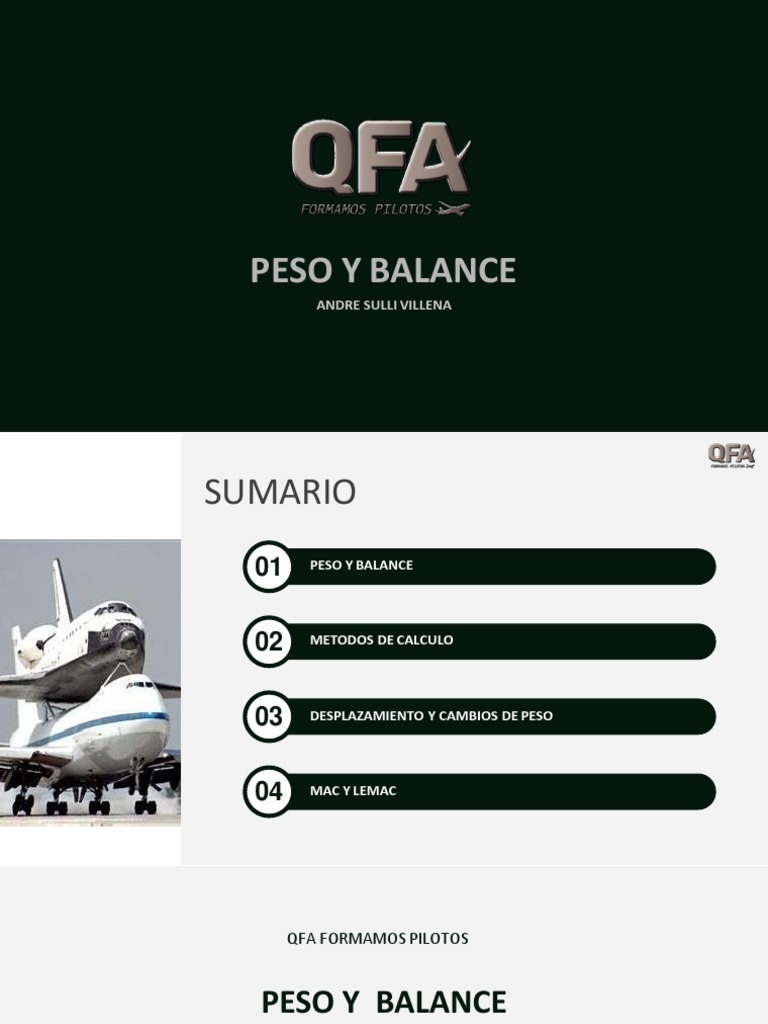

02 METODOS DE CALCULO
04 MAC Y LEMAC
QFA FORMAMOS PILOTOS
PESO Y BALANCE
Cumplir con los limites de peso y balance en los aviones en
fundamental para la seguridad estructural del avion y su
rendimiento. En condicion de emergencia, es demasiado
tarde para reducir el peso de la aeronave para mantenerla
en el aire.
El Peso
FUERZA CON LA QUE LA GRAVEDAD ATRAE AL CUERPO AL CENTRO DE LA TIERRA
La fuerza de sustentación es la única que contrarresta al peso y mantiene la aeronave en vuelo, si el peso
es mayor que la sustentación generada, el avión puede ser incapaz de volar.
Los fabricantes intentar hacer siempre una aeronave tan liviana como sea posible, sin sacrificar resistencia
o seguridad.
El peso puede cambiar simplemente alterando la carga de combustible, el piloto debe tener en cuenta
que esto cambiara el alcance de la aeronave.
Durante el vuelo el consumo de combustible es normalmente el único cambio de peso que ocurre. En
tierra, los cambios de equipos o la instalación de equipos adicionales alteran el peso del avión.
El peso
FUERZA CON LA QUE LA GRAVEDAD ATRAE AL CUERPO AL CENTRO DE LA TIERRA
OVERWEIGHT
No hay mas que mirar las diferencias entre un caza y un avión comercial. Cada
diseño específico, supone pues tener en cuenta una serie de factores, fruto de lo
cual se establecerá el mejor rendimiento entre los componentes del avión.
Un factor fundamental a tener en cuenta es el peso, pues aunque los constructores
tratan de hacer los aviones lo más ligeros posible, sin sacrificar seguridad ni
robustez, el peso supone una limitación por su influencia sobre:
• Los elementos estructurales que deben soportar dicho peso, principalmente las
alas.
• El rendimiento y capacidad de maniobra del avión, que está en función del peso
del mismo.
• La estabilidad o inestabilidad del avión.
• La cantidad de sustentación a generar, que como sabemos es limitada.
Por todas estas razones, el fabricante limita la capacidad máxima de carga y la
distribución de la misma en el avión, siendo responsabilidad del piloto al mando
de cualquier avión, comprobar que la carga del mismo es acorde con las
especificaciones dadas por el constructor.
Para realizar dicha comprobación, el piloto debe asegurarse, que el peso está por
debajo del límite máximo y que el Centro de Gravedad está dentro del rango de
límites especificados.
EFECTOS DEL SOBREPESO
Es obligación del piloto conocer y reducir los factores que afectan al rendimiento
del avión, y aunque obviamente no puede reducir la altura del aeródromo o
cambiar las condiciones climatológicas, si puede reducir el peso transportado, el
número de pasajeros o la cantidad de combustible repostado, y en último caso
desistir de realizar el vuelo.
03 04
El peso / glosario OTROS
COMBUSTIBLE Y
ACEITE • MTOW
01 02 1 GL AVGAS = 6 LBS
1 LT AVGAS = 1.56 LBS/0.71 KGS
•
•
•
MLW
MAXIMUM FUEL LOAD
MAXIMUM RAMP
1 GL OIL = 7.5 LBS WEIGHT
PESO VACIO PESO TOTAL 1 KG = 2.2 LBS • MAXIMUM BAGGAGE
• ESTRUCTURA Y • PESO DEL CONTENIDO COMPARTMENT LOAD
MOTOR TOTAL.
• EQUIPOS INSTALADOS • PESO VACIO + PILOTOS,
• FLUIDOS NO CARGAPAGA (PASAJEROS Y
DRENABLES EQUIPAJE), COMBUSTIBLE,
(COMBUSTIBLE INUTI ACEITE, LASTRE.
LIZABLE, FLUIDOS • EL PESO TOTAL NO DEBE
HIDRAULICOS, ACEITE EXCEDER LOS LIMITES
NO DRENABLE) ESTRUCTURALES DE LAS
DISTINTAS FASES DE VUELO
LIMITACIONES DE PESO
Para mantener el rendimiento y las características de vuelo para las cuales ha sido diseñado el avión,
este debe volar siempre con el peso y la posición del Centro de Gravedad dentro de los límites dictados
por el fabricante.
A continuación se detalla la nomenclatura de los pesos máximos que suelen especificarse en los
Manuales de Vuelo.
Pesos Estructurales
Son todos aquellos relacionados con los límites de tolerancia de la estructura del avión y sus
materiales. Si se exceden, pueden ocasionar un daño irreparable a la estructura o a algún
elemento del avión.
Peso máximo de despegue (MTOW): Es el peso máximo aprobado para el avión al comienzo de la
carrera de despegue, PESO QUE NO DEBE NUNCA EXCEDERSE. Este dato es un límite no una
garantía, así que a la hora de evaluar el despegue han de tenerse en cuenta otros factores que
pueden influir en el mismo y obligarnos quizá a disminuir el peso del avión.
Salvo que la situación sea muy clara, conviene consultar en las tablas del Manual de Vuelo el peso
máximo y la longitud de pista necesaria para el despegue en las condiciones actuales. Si es
necesario, habrá que disminuir el peso del avión y si no queda mas remedio suspender el vuelo.
Peso máximo sin combustible (MZFW): Es el peso máximo aprobado para el avión
descontado el combustible.
La razón de este límite viene dada por el efecto de contrapeso que ejerce el combustible en
los depósitos del ala a las cargas impuestas sobre las mismas por ráfagas o turbulencias. Con
este límite se reduce la posibilidad de un fallo estructural en las alas.
Peso máximo en plataforma (MTW): Es el peso máximo de despegue mas el
combustible de rodaje.
Pesos Operacionales
Estos incluyen:
Tripulación y su equipaje.
Repuestos y herramientas (AOG) (COMAT).
Comisariato (Pantry – Cathering – Galleys).
Peso Total Actual (GW): Gross Weight en inglés, es el peso total del avión y su contenido en un determinado
momento. En otras palabras es el peso vacío más la carga paga, combustible y lastre si llevase.
Peso de Aterrizaje Operacional (OLW): Es el peso máximo al
aterrizaje del avión, sujeto a limitaciones diferentes a las
estructurales, como longitud de pista, ascenso durante un
sobrepaso sin un motor, y demás limitaciones operativas.
La ubicación del CG depende de la distribución del peso del avión, el desplazar o consumir ítems de carga
variables habrá un cambio de resultante en su ubicación.
La distancia entre los limites delantero y trasero para la posición del CG esta certificado por el fabricante de
cada aeronave. (pesado de nariz y cola)
La posición lateral del CG no se calcula en todos los aviones. El desbalance lateral se produce si la carga de
combustible se administra mal al alimentar el motor de forma desigual desde un tanque de un lado del
avión. (pesado de ala)
La corrección natural sobre el desbalance longitudinal es la compensación, en exceso sin embargo, puede
reducir la distancia del recorrido del control primario en la dirección en la que se aplica el compensador.
El Balance
EL CENTRO DE GRAVEDAD (CG) ES UN PUNTO EN EL QUE LA AERONAVE SE EQUILIBRARIA SI SE
SUSPENDERIERA DE ÉL
BUSCANDO EL BALANCE
La fuerza encargada de contrarrestar el peso total del avión es la sustentación generada por las alas. la
ubicación en la cual se considera es aplicada esta fuerza es el centro de presiones, ubicado normalmente
en la parte adelantada de las alas (su ubicación varia de acuerdo al ángulo de ataque y otros factores).
CG ADELANTADO: Pondrá el avión en posición de picado, para ello el estabilizador horizontal cumple
una función de
contrapeso, en movimiento contrario al giro propiciado por el CG.
CG RETRAZADO: Pondrá al avión inestable en todas las posiciones. Al tener un brazo muy corto al CG la
posición de cola pesada requiere una mayor presión sobre el elevador para balancearlo.
Un centro de gravedad mas allá del limite posterior o muy retrasado, dificulta el control y lo aproximada a
la perdida (y tirabuzón) en una situación de control muy difícil o imposible de recuperar.
EFECTOS DE LA POSICION DEL CG
EN EL MANEJO DEL AVION
DESPLAZAMIENTO LONGITUDINAL DEL C.G.
La estabilidad longitudinal se refiere al movimiento del avión sobre su eje transversal o eje de cabeceo (morro
arriba/abajo).
Esta estabilidad está principalmente resuelta por el estabilizador horizontal de cola, puesto a propósito en la parte más
alejada de las alas para acentuar el efecto de palanca.
Con estos conceptos en mente veamos las consecuencias de un centro de gravedad fuera de límites: excesivamente
retrasado o adelantado.
CENTRO DE GRAVEDAD RETRASADO.
Si la carga en el avión (pasaje, equipaje, carga, etc...) está distribuida de forma que el C.G. resulta en una
posición por detrás del límite posterior dado por el fabricante, el avión tenderá a caer de cola, y por tanto
a elevar el morro. Debido al efecto palanca, esta tendencia se incrementa conforme aumenta el
desplazamiento del C.G.
La localización del C.G. por delante del límite anterior establecido por el fabricante, produce un avión
pesado de nariz, lo cual significa que el avión tiende a subir la cola y bajar el morro. Para que el avión
esté balanceado la cola puede estar volando con un ángulo de ataque negativo. Esta situación puede
producir que:
Debido a que el balance lateral es relativamente fácil de controlar, salvo casos muy exagerados
lo cual no es habitual, ya que el control longitudinal es mucho más crítico, en los manuales y
libros de vuelo no suele hacerse referencia a la posición lateral del C.G; y aunque esta no suele
calcularse, es prudente que el piloto conozca sus efectos.
Un avión mal balanceado lateralmente, implica mayor actuación sobre los alerones, incrementa la
resistencia y produce menos eficiencia y rendimiento, lo cual se traduce en mayor gasto de
combustible y menor radio de acción.
También, la inclinación hacia el lado de mayor peso hace un poco más trabajoso el despegue y el
aterrizaje.
Para contrarrestar estos efectos, las medidas normalmente recomendadas son muy elementales:
tratar de equilibrar los pesos a ambos lados y consumir el combustible de los depósitos en las alas
por igual (cambio de depósito de forma regular).
C.G. ÓPTIMO
A medida que este C.G. se acomode hacia atrás, generara mayor ahorro de
combustible, debido a la eliminación del trim elevator.
Cuando el C.G. se acomoda por delante del valor óptimo, generara mayor
consumo de combustible por la necesidad de compensar el trim del estabilizador
horizontal, con el fin de mantener el vuelo nivelado.
TERMINOS Y DEFINICIONES
CENTRO DE GRAVEDAD (C.G.): Es el punto sobre el cual un avión se balancearía si se suspendiera de ese
punto. Es el centro de la masa del avión o el punto teórico en el cual se asume que el peso total del avión
está concentrado. Puede ser expresado en pulgadas desde el punto de referencia (datum), o en porcentaje
de la línea aerodinámica media (MAC).
LÍMITES DEL CENTRO DE GRAVEDAD: Son los puntos delantero y trasero especificados, dentro de los
cuales debe ser localizado el C.G. Durante el vuelo. Estos límites están indicados en las especificaciones
pertinentes del avión.
RANGO DEL CENTRO DE GRAVEDAD: Es la zona segura dentro de la cual el punto de balance o C.G. puede
ubicarse. Los extremos del rango se denominan Limite Delantero del C.G. y el Límite Posterior del C.G.
INDICE DEL MOMENTO (INDICE): Es el momento dividido por una constante como: 100, 1000, o 10,000. El
propósito de usar un índice del momento es simplificar las computaciones de peso y balance de aviones
donde objetos muy pesados y brazos largos resultan en números largos e inmanejables. Se expresan
usualmente Moment/100, o Mom/1000, etc.
ESTACIÓN (STATION): Es un lugar dentro del avión que está identificado por un número, designando su
distancia en pulgadas desde el datum. Por esto el datum es identificado como estación cero. Un objeto
ubicado en la estación +50 tendría un brazo de 50 pulgadas.
DELTA: Letra griega expresada con el símbolo Δ, que indica cambio en los valores.
CUERDA MEDIA AERODINAMICA (MAC): Es la distancia promedio desde el borde
de ataque, hasta el borde fuga.
METODOS DE
CÁLCULO
Existen tres métodos de cálculo, todos ellos
utilizan un valor INDEX para simplificar las
operaciones: El método clásico de cálculo, el
método por gráficos y el método por tablas.
Este ultimo además, requiere del uso de
tabulaciones.
CALCULOS DE PESO Y BALANCE
Antes de proceder al cálculo, tanto del peso como de la localización del C.G, primero debemos
conocer cuál es el peso individual de cada uno de los elementos que transportará el avión
(tripulación, pasajeros, equipaje, combustible, etc…) y la ubicación de cada uno de ellos en el
avión.
Obviamente, también debemos saber cuál es el peso del avión en vacío y el brazo (C.G. Arm)
correspondiente.
METODO MATEMATICO
La gran mayoría de los manuales de vuelo de aviones, incluyen gráficos y tablas de ayuda para estos
cálculos. Veamos primero la matemática (es muy sencilla) del cálculo y pasemos después a apoyarnos en
estos gráficos y/o tablas.
Basándose en una tabla similar a la mostrada a continuación como ejemplo, anotamos en la primera
columna los pesos de cada uno de los elementos. En la primera línea, del avión en vacío, en la segunda
del piloto y el copiloto o pasajero en asiento delantero, en la tercera del pasaje en asientos traseros, en
la cuarta combustible.
En la tercera anotamos el momento de cada fila, multiplicando el peso (col.1) por el brazo (col.2).
Sumamos la primera columna (peso total) y la tercera (momento total).
Dividiendo el momento total de la columna tercera por el peso total de la columna primera, resulta el
brazo (arm) del centro de gravedad con este peso y esta distribución, es decir obtenemos la posición del
C.G. desde el datum. Lo anotamos en la fila de totales, en la columna 2.
Ahora, solo resta chequear que el peso total (col.1) y la posición del C.G. (col.2) están dentro de los
límites aprobados.
METODO GRAFICO
El procedimiento de cálculo con ayuda de los gráficos proporcionados por el fabricante es similar al anterior,
pero evita tener que medir el brazo (arm) y el momento de cada elemento.
Como en el cálculo anterior, obtenga y sume los pesos de todos los elementos. Esto nos da el peso total que
debemos comprobar si está en límites.
Use el gráfico de carga para determinar el momento de todos y cada uno de los elementos transportados en
el aeroplano (la intersección del peso en el eje Y con la línea transversal correspondiente al elemento se
proyecta sobre el eje X, en el gráfico de la izquierda.
Sume todos los momentos obtenidos al momento del peso en vacío especificado por el fabricante.
Divida el momento total entre el peso total. El resultado es la situación del C.G. desde el datum.
Localice en el gráfico el punto de intersección del peso total (eje Y) con el resultado obtenido en el
punto anterior (eje X). Si está dentro del contorno marcado en rojo, el avión tiene el C.G. actual dentro
de límites.
METODO TABULADO
En algunos casos, el fabricante proporciona unas tablas en la cuales están tabulados los pesos y
los momentos máximos y mínimos para cada peso en particular. En este caso el modo de cálculo
es obvio: se deben obtener el peso y el momento total sumando los pesos y momentos
parciales obtenidos mediante cualquiera de los métodos antes detallados.
Con estos totales, se chequea que en la tabla dada el peso total está tabulado (no está fuera de
la misma) y que el momento total resultante está comprendido entre el máximo y el mínimo
especificados para dicho peso.
QFA FORMAMOS PILOTOS
DESPLAZAMIENTO
Y CAMBIOS DE
PESO
El piloto debe ser capaz de resolver con
precisión cualquier problema que involucran el
desplazamiento, la adición o eliminación de
peso. En todos estos casos el CG
experimentara un cambio de su posición que
afectará el balance de la aeronave.
DESPLAZAMIENTO DE PESO
WEIGHT SHIFT
Cuando un peso de desplaza de un lugar a otro, el peso total
de la aeronave no cambia. los momentos totales sin embargo
se modifican en relación y en proporción a la dirección y la
distancia en que se mueve el peso.
