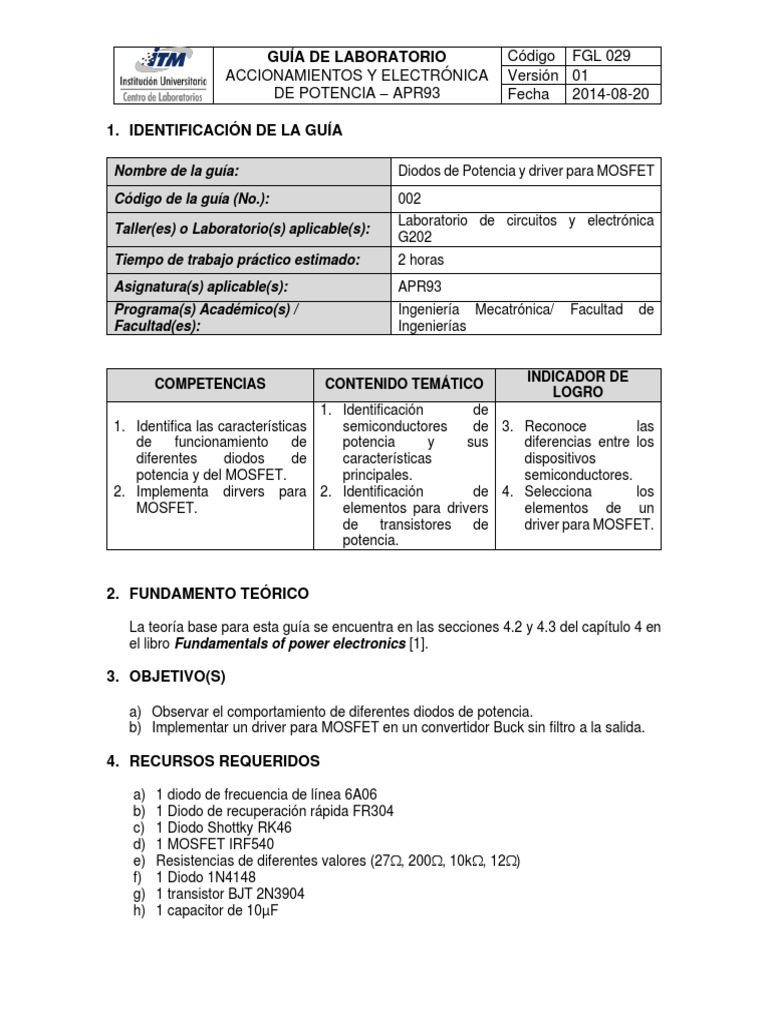

GUÍA DE LABORATORIO Código FGL 029

ACCIONAMIENTOS Y ELECTRÓNICA Versión 01

DE POTENCIA – APR93 Fecha 2014-08-20

1. IDENTIFICACIÓN DE LA GUÍA

Nombre de la guía: Diodos de Potencia y driver para MOSFET

Código de la guía (No.): 002
Laboratorio de circuitos y electrónica
Taller(es) o Laboratorio(s) aplicable(s):
G202
Tiempo de trabajo práctico estimado: 2 horas
Asignatura(s) aplicable(s): APR93
Programa(s) Académico(s) / Ingeniería Mecatrónica/ Facultad de
Facultad(es): Ingenierías

INDICADOR DE
COMPETENCIAS CONTENIDO TEMÁTICO
LOGRO
1. Identificación de
1. Identifica las características semiconductores de 3. Reconoce las
de funcionamiento de potencia y sus diferencias entre los
diferentes diodos de características dispositivos
potencia y del MOSFET. principales. semiconductores.
2. Implementa dirvers para 2. Identificación de 4. Selecciona los
MOSFET. elementos para drivers elementos de un
de transistores de driver para MOSFET.
potencia.

2. FUNDAMENTO TEÓRICO

La teoría base para esta guía se encuentra en las secciones 4.2 y 4.3 del capítulo 4 en
el libro Fundamentals of power electronics [1].

3. OBJETIVO(S)

a) Observar el comportamiento de diferentes diodos de potencia.

b) Implementar un driver para MOSFET en un convertidor Buck sin filtro a la salida.

4. RECURSOS REQUERIDOS

a) 1 diodo de frecuencia de línea 6A06

b) 1 Diodo de recuperación rápida FR304
c) 1 Diodo Shottky RK46
d) 1 MOSFET IRF540
e) Resistencias de diferentes valores (27, 200, 10k, 12)
f) 1 Diodo 1N4148
g) 1 transistor BJT 2N3904
h) 1 capacitor de 10µF
 GUÍA DE LABORATORIO Código FGL 029
ACCIONAMIENTOS Y ELECTRÓNICA Versión 01
DE POTENCIA – APR93 Fecha 2014-08-20

i) 2 Convertidor 3 a 2 (como el que se usa para conectar el portátil a la tomacorriente

cuando este último no tiene los 3 huecos)

5. PROCEDIMIENTO O METODOLOGÍA PARA EL DESARROLLO

a) Asegurarse que el Generador de señales y el Osciloscopio estén conectados al

tomacorriente usando el dispositivo 3 a 2.
b) Para toda la práctica, configurar las medidas del osciloscopio para medir:
• Frecuencia
• Periodo
• Voltaje eficaz (RMS)
• Voltaje promedio (Mean)
• Voltaje pico-pico (Vpp)

c) Implementar el circuito de la Figura 1. La fuente de voltaje es una señal cuadrada

con 10Vpp y offset=0 (Esta señal se observa en la Figura 2 y se obtiene con el
generador de señales). El diodo usado es el 6A06 y R1 es de 27Ω a 1W.

D1
R1

Figura 1.
 GUÍA DE LABORATORIO Código FGL 029
ACCIONAMIENTOS Y ELECTRÓNICA Versión 01
DE POTENCIA – APR93 Fecha 2014-08-20

Señal Cuadrada

+5V

Vpp
t

Ts - 5V

Figura 2.

d) Observar con el osciloscopio el voltaje en la resistencia y el voltaje entregado por el

generador, para frecuencias de 60Hz, 600Hz, 6KHz, etc., hasta que en la resistencia
se observe un voltaje negativo de duración similar al voltaje positivo. Recordar que
un diodo no permite el paso de corriente en sentido cátodo-ánodo, pero a cierta
frecuencia el dispositivo falla y permite corrientes negativas que causan voltajes
negativos en R1. El objetivo de esta prueba es encontrar la frecuencia de falla del
dispositivo. Tomar la imagen del osciloscopio a la frecuencia en que falla el diodo.

e) Repetir el inciso b y c con el diodo de recuperación rápida FR304.

f) Repetir el inciso b y c con el diodo Shottky RK46.

g) Implementar el circuito de la Figura 3, la señal PAD1 es un PWM de 5Vpp (señal

cuadrada con valor máximo 5 y mínimo 0) a 50kHz. La señal PAD1 se puede generar
con un Arduino o con un generador de señales y con un valor de ciclo de trabajo del
50% (D=0.5). VCC es la fuente de voltaje BK Precision a 12V configurada con el
máximo de corriente a 3A. La carga es una resistencia de 12 a 12W mínimo.

200
10µF

Figura 3
 GUÍA DE LABORATORIO Código FGL 029
ACCIONAMIENTOS Y ELECTRÓNICA Versión 01
DE POTENCIA – APR93 Fecha 2014-08-20

h) Con el osciloscopio observar el voltaje de la carga, variar el ciclo de trabajo

del PWM, medir la corriente en la carga con multímetro o pinza
amperimétrica, tanto en DC como en AC. Anotar los datos que se piden en
la Tabla 1:
Tabla 1
Duty del Voltaje Voltaje Duty del Corriente Corriente
PWM promedio RMS voltaje de DC de la AC de la
la carga carga carga
25%
33%
50%
66%
76%

6. PARÁMETROS PARA ELABORACIÓN DEL INFORME

6.1. Cuestionario

a) ¿Cuál es el tiempo de recuperación inversa del diodo de frecuencia de línea?

b) ¿Cuál es el tiempo de recuperación inversa del diodo de recuperación rápida?
c) ¿Qué relación hay entre el duty del PWM y el duty del voltaje en la carga?
d) ¿Qué potencia se disipa en la resistencia de carga para cada duty de la Tabla
1?
6.2. Informe

El informe debe incluir:

a) Portada con los nombres de los integrantes del grupo (Máximo 3 personas),
el número y título de la práctica.
b) Resumen de la práctica realizada (Máximo 300 palabras).
c) Sección 5 de la guía completamente desarrollada (No se aceptan tablas o
datos escaneados).
d) Cuestionario resuelto.
e) Tres (3) conclusiones obtenidas a partir del desarrollo de la práctica.
f) Bibliografía.
El informe se debe entregar vía Teams hasta las 12 de la noche de la fecha de
entrega acordada. Se debe subir en formato PDF. No se aceptan informes realizados
a mano. La bibliografía debe estar en formato IEEE.

7. BIBLIOGRAFÍA

[1] R. W. Erickson and D. Maksimovic, Fundamentals of Power Electronics, 2 ed.

Springer, 2005
 GUÍA DE LABORATORIO Código FGL 029
ACCIONAMIENTOS Y ELECTRÓNICA Versión 01
DE POTENCIA – APR93 Fecha 2014-08-20

Elaborado por: Elkin E. Henao Bravo

Revisado por:
Versión: 1.0
Fecha: 2 Abril 2023
