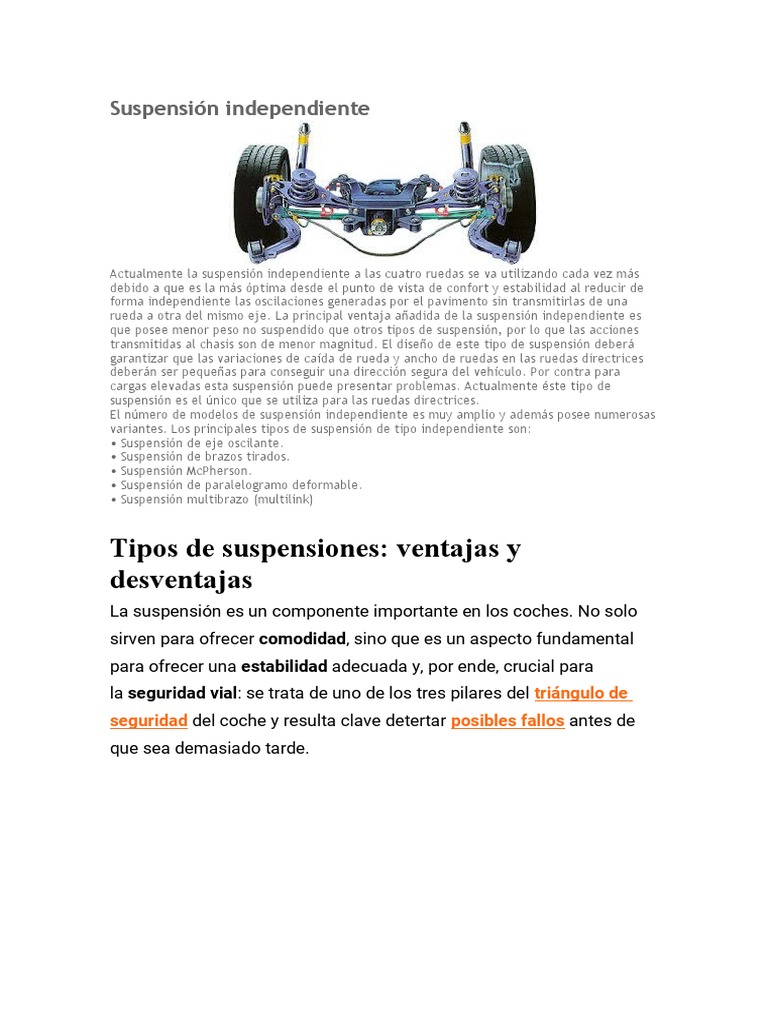

Actualmente la suspensión independiente a las cuatro ruedas se va utilizando cada vez más
debido a que es la más óptima desde el punto de vista de confort y estabilidad al reducir de
forma independiente las oscilaciones generadas por el pavimento sin transmitirlas de una
rueda a otra del mismo eje. La principal ventaja añadida de la suspensión independiente es
que posee menor peso no suspendido que otros tipos de suspensión, por lo que las acciones
transmitidas al chasis son de menor magnitud. El diseño de este tipo de suspensión deberá
garantizar que las variaciones de caída de rueda y ancho de ruedas en las ruedas directrices
deberán ser pequeñas para conseguir una dirección segura del vehículo. Por contra para
cargas elevadas esta suspensión puede presentar problemas. Actualmente éste tipo de
suspensión es el único que se utiliza para las ruedas directrices.
El número de modelos de suspensión independiente es muy amplio y además posee numerosas
variantes. Los principales tipos de suspensión de tipo independiente son:
• Suspensión de eje oscilante.
• Suspensión de brazos tirados.
• Suspensión McPherson.
• Suspensión de paralelogramo deformable.
• Suspensión multibrazo (multilink)
1. Rígidas
2. Semirrígidas
El sistema semirrígido es muy parecido al sistema anterior, a
diferencia que estas llevan un brazo adicional, que permite reducir las
vibraciones e inclinaciones que puede recibir el coche. Es decir, no es
rígida, pero tampoco es independiente, por lo que el aislamiento de las
oscilaciones es relativamente limitado.
3. Independientes
El sistema de brazos tirados es muy similar al semirrígido. Los muelles van instalados en la parte baja en
los brazos del puente trasero. La mayor diferencia es que este tiene una separación en los brazos que
alojan los muelles. Así, al ir por separados los brazos, la amortiguación se consigue de una
manera independiente.
Para un uso urbano es un sistema aceptable. Por el contrario, al estar
el muelle separado del amortiguador, la gestión de las vibraciones no
es del todo eficiente, pudiendo ser inestable en aquellas situaciones en
las que se requiere de un uso más profundo del sistema.
Suspensión McPherson
Suspensión Multilink
Tipos de suspensión
Es complicado concretar cuántos tipos de suspensión hay, pero
siempre encontrarás uno adecuado para cada clase de vehículo. Para
entender un poco mejor su utilidad, a continuación, te mostramos qué
tipos de suspensión de coches existen:
Suspensión rígida
Este sistema es de los básicos y más antiguos que hay. Presentan
un funcionamiento simple, en donde los amortiguadores
aparecen atornillados a la barra transversal del puente, que recibe
las modificaciones que le envían las suspensiones. En el caso de
que un vehículo supere un obstáculo con una única rueda, el
puente por completo se inclinará hacia el sentido que establezca
la superficie.
Suspensión semirígida
Suspensión independiente
De esta manera, os propongo en ese artículo ver qué es y qué repercusiones tiene
cada tipología de suspensión. Para facilitarnos la labor, clasificaremos las
suspensiones de la siguiente manera:
Suspensiones dependientes
Las suspensiones dependientes son el principio y el punto a partir del cual ha
surgido todo lo demás. Se llaman así porque todo lo que pase en una rueda
repercute (más o menos) en la otra rueda, es decir, tienen dependencia la una de
la otra. Si tenemos en cuenta lo anterior englobaremos, dentro de ese grupo, todas
las configuraciones que cumplan estas condiciones; no valen términos como
“semi-independiente”. El encasillado que sí podemos dar por bueno dentro de este
apartado es el del suspensiones rígidas y semirígidas.
Rígidas
Eje Rígido
Es el tipo de suspensión más primaria y se pueden montar en el eje delantero o en
el trasero (siendo propulsor o no). Si nos vamos a lo sencillo, podemos decir que
es un tubo de acero que une dos ruedas. En la mayoría de casos, es propio de
vehículos industriales o de gran tonelaje, como autobuses y camiones. También lo
montan muchos todoterreno (nada de SUVs).
He aquí el chasis del simpático Suzuki Jimny, donde podemos ver un eje rígido en ambos trenes, culpable de que sea tan
bueno fuera del asfalto y no tanto cuando circula por él
Por lo general, destacan por su resistencia, sencillez y por ser una solución
económica, ya que las dos ruedas van montadas sobre un mismo eje. Este último
punto repercute en algo importante, y es que esta indeformabilidad consigue
mantener invariable su geometría en todo el recorrido de la suspensión. Es decir,
los neumáticos permanecerán paralelos a la carretera, aunque se tome un giro.
Evidentemente, esas condiciones solo son válidas con el asfalto totalmente liso.
Arriba vemos como un Jeep Wrangler equipado con ejes rígidos se inclina al pasar un obstáculo. Por otra parte, se trata de la
configuración acertada, dada su robustez, para exigirle las condiciones más extremas
Esta solución se puede llevar a cabo mediante dos elementos elásticos diferentes:
con ballestas o con muelles. En el segundo caso tendremos que añadir un
elemento para evitar los desplazamientos laterales del eje. Ese componente es
llamado barra Panhard.
Por poner ejemplos de modelos que lleven ese tipo de suspensión señalaríamos el
mismo Suzuki Jimny (con muelles) o el Ford Tourneo Custom 2013 (con ballestas
y solo en el eje trasero).
Semirígidas
Tal y como indica su nombre, este tipo de suspensiones sigue teniendo en común
con las anteriores que las ruedas van unidas entre sí. La diferencia radica en que
ya no se transmiten el total de irregularidades sufridas en una rueda hacia la otra
contraria, sino tan solo una parte. Además, el diferencial va unido con el bastidor,
es decir, que no lo soporta la suspensión, por lo que nos disminuye el peso no
suspendido.
La suspensión y la función motriz ahora van por separado. El diferencial se fija al bastidor y no es soportado por la
suspensión. La flecha señala el eje de Dion de un Mitsubishi i-MiEV
Esta variante se monta en ejes traseros motrices. Las ruedas están conectadas al
diferencial mediante semiejes articulados y son esos últimos los responsables de
la transmisión del giro. Las dos ruedas van unidas a partir de una traviesa llamada
eje Dion. Como se ha descrito más arriba, el diferencial no es soportado por dicho
eje, sino que forma parte del chasis y es parte de la masa suspendida.
Se dice que con este sistema se logra la geometría perfecta de las suspensiones
dependientes, ya que al igual que el eje rígido, en los giros toda la huella del
neumático está en contacto con el suelo, pero además ofrece un peso de las
masas no suspendidas inferior.
Otra vez, los elementos elásticos pueden ser muelles (con barra Panhard) o
ballestas.
Para que os hagáis una idea de hasta donde llegó el humilde eje de Dion: todo un Aston Martin Vantage V8 Zagato llevaba
uno montado en su eje trasero
Actualmente hay muy pocos coches que utilicen este tipo de suspensión por el
coste de fabricación que suponen y por ser menos recomendables que otras
opciones en el tema del confort, aun así, podemos nombrar el Honda HR-V de
primera generación, el Smart Fortwo/Fourfour y el trío de eléctricos Mitsubishi i-
MiEV, Peugeot iOn y Citroën C-Zero.
Como puntos negativos, aparte de ser dependiente, diremos que cuando se toma
un viraje muy fuerte las ruedas tienden a doblarse hacia dentro, provocando un
cambio en su convergencia y un comportamiento impredecible.
Aunque puede parecer el recurso más minimalista, cabe decir que es el más
utilizado en la suspensión trasera de la mayoría de vehículos, nos guste o no. Si
queréis muestras de ello, lo equipan coches tan dispares como todo un Peugeot
308 GTi o el popular SEAT Ibiza.
Como curiosidad, en la gama del León y del Golf las versiones más básicas y
modestas van con eje torsional detrás, mientras que en las más potentes su
suspensión trasera es independiente.
Honda Civic Type R 2015. Lleva suspensión con eje torsional en el tren trasero ¿Te lo crees? Yo tampoco
Suspensiones independientes
Las suspensiones independientes son las que nos darán las mejores prestaciones.
Como su nombre indica, dará igual lo que una rueda haga, que no se
transmitirá a la otra. Con eso ganamos confort y estabilidad. También obtenemos
un menor peso no suspendido, ya que su masa suele ser inferior al resto de
posibilidades: si hay menos peso unido a las ruedas, transmitimos menos
movimiento a la carrocería: otra vez, estamos ganando en comodidad.
En cuanto a su estructura, volvemos a tener el eje rígido, pero con dos cambios
importantes. El diferencial va fijado al chasis y las trompetas (semiejes de un eje
rígido) están articuladas a este último.
No, no es un 911. Se trata del Renault 4CV (o 4/4) y su esqueleto nos revela un esquema basado en el eje oscilante
Las articulaciones entre “palieres” y diferencial permiten unas oscilaciones con las
que se consigue el movimiento relativo de las ruedas, es decir, que sean
independientes.
¿Problemas? Pues uno bastante gordo. Los automóviles que aplicaban esta
solución no utilizaban brazos para hacer frente a la fuerza lateral que empuja la
parte inferior de las ruedas exteriores hacia el interior de la curva. En ese caso, tan
solo la inclinación del diferencial (gracias a las articulaciones), mantenía paralelos
a los semiejes con la calzada.
Triumph Spitfire Mk.I – El pequeño deportivo británico fue otra víctima del tuck under
A lo largo de los años, es cierto que se introdujeron variantes para mitigar sus
debilidades y que, además, Mercedes estuvo utilizando el eje oscilante (uno
mucho más complejo que el descrito) hasta el Clase S (W126).
Citroën Creative technologie. Arriba, el Rosalie, uno de los pioneros en estrenar el doble triangulo (en el eje delantero)
Nos encontramos con un modelo formado por dos brazos en forma de triángulo,
uno encima del otro, y un montante vertical. El muelle y el amortiguador van
colocados entre el brazo inferior y el chasis del vehículo.
Bueno, ¿y lo de paralelogramo deformable para qué? Pues si estos triángulos
superpuestos son mirados desde una vista de alzado, forman un paralelogramo
(cuadrilátero cuyos pares de lados opuestos son iguales y paralelos dos a dos).
Los brazos van articulados, de manera que cuando se comprime o se extiende una
rueda este paralelogramo se deforma; al deformarse diremos que se adapta al
movimiento vertical de la rueda y, en consecuencia, la caída de esta no variará ni
tampoco describirá un arco cuando suba o cuando baje.
Asimismo, como la rueda va sujeta por arriba y por abajo, tampoco tenemos
problemas relacionados con que el neumático se quiera abrir o cerrar, de tal modo
que también resolvemos el problema número 2 de los brazos tirados.
Paralelogramo deformable del eje trasero de un Honda NSX del 2002. El deportivo japonés disponía de la misma
configuración en ambos ejes
Si vamos a buscarle los contras, descubriremos que el coste, el espacio que ocupa
y la cantidad de elementos que la forman son sus principales motivos para
decidirse a montar una suspensión diferente.
No fue el pionero en montarlo, pero el Ford Consul tiene el título de ser el primer coche de producción que utilizaba el
diseño McPherson para su suspensión delantera
En este sentido, la solución pasa para dar unos grados prefijados de caída
negativa a las ruedas porqué cuando gire, el neumático interior, que tiende a coger
caída positiva, quede lo más plano posible respecto a la calzada.
Cosas buenas de la McPherson: tiene menos componentes que una double
wishbone y a la vez, es más sencilla de fabricar y diseñar. Por lo tanto, más barata,
menos complicación y menor espacio requerido. A pesar de sus defectos, es
utilizada a montones y es más que suficiente para un “uso normal” del vehículo.
Para explicar que ventajas pueden aportar esos brazos “extra”, deberemos
entender que la rueda puede moverse sobre cualquiera de sus tres ejes. La
suspensión Multilink nos ofrece un manejo casi absoluto del plano tridimensional
de la rueda, ya que permite controlar la caída, convergencia y avance en todo el
recorrido de suspensión.
Tren trasero de un Audi SQ7, que incorpora hasta 5 brazos diferentes para cada rueda. Si os fijáis, el muelle es neumático
Por último, vídeo muy visual donde se puede apreciar una suspensión delantera de
doble triángulo delante y Multilink detrás de un Volvo V60.
Conclusión
Me dejo tipos, variantes y otros componentes que forman parte de la suspensión,
lo sé. Pero créeme cuando te digo que en este artículo tienes más que suficiente
para empezar a moverte bien en este tema y que, al final, están nombradas las
más comunes ¿Que quieres indagar más? Pásate por el artículo de Pablo Mayo
que explica cómo se diseña una suspensión.
Después de dar todo el repaso, la pregunta que nos hacemos es: bueno, ¿y cuál
es la mejor? Pues a ver… sobre el papel, la clara ganadora es la multibrazo, pero
estaréis de acuerdo que el eje rígido es mejor cuando se abandona el asfalto.
También es justo decir que el eje torsional lo llevan coches muy buenos. Claro
ejemplo lo tenemos en el Renault Megane RS 2018, que además ¡es direccional! Y
sobre la McPherson, creo que cumple en la mayoría de los casos, y en los que no,
hay remedio para ello.
Suspensión 101: Ventajas y
desventajas de los tipos comunes de
suspensión
La suspensión conecta el vehículo con las ruedas, lo que permite el movimiento
relativo entre ambos. Mantiene el contacto de las llantas con la carretera de
modo que las llantas tengan tracción para moverse, mientras protegen al
vehículo y a su carga de las fuerzas de la carretera para ofrecer conducción
uniforme. Vea nuestro seminario virtual por demanda, y en solo 35 minutos
nuestros profesionales le mostrarán las ventajas y las desventajas de los
diferentes tipos de suspensiones y le ofrecerán consejos útiles de instalación y
diagnóstico. Esta es una vista previa de lo que cubren:
Partes de la suspensión
Muelles helicoidales: Soportan el peso del vehículo y permiten el movimiento
hacia arriba y abajo para absorber los brincos en la carretera. Se presentan
como hélices, hoja, barra de torsión y resortes neumáticos.
Ventajas Desventajas
Manejo de cargas altas Manejo deficiente
Fáciles de mantener Pesadas
Excelentes capacidades fuera de carretera Ajuste limitado
Espacio libre y articulación Inestables a velocidades altas
SUSPENSIONES INDEPENDIENTES
Estas permiten a las ruedas moverse hacia arriba y abajo de manera
independiente una de la otra, lo cual proporciona más comodidad y mejor
capacidad de maniobra que las suspensiones dependientes. Hay muchos tipos
de suspensiones independientes, como las siguientes:
Ventajas Desventajas
Económica Capacidad de ajuste limitada
Bajo mantenimiento Desempeño marginal
Capacidad de maniobra aceptable
Brazo corto/largo (horquilla doble)
Este es el sistema preferido para aplicaciones de desempeño, todoterreno y de
servicio mediano. Tiene brazos de control superior e inferior de diferentes
longitudes y viene en variables TIPO- I y TIPO II. En el TIPO I, el brazo de control
inferior soporta el peso del vehículo, y en el TIPO II el brazo de control superior
soporta el peso.
Ventajas Desventajas
Cinemática Múltiples elementos de desgaste
Mejor capacidad de maniobra Espacio
Capacidad de ajuste aceptable
Conexiones múltiples
Un sistema complejo que se usa en vehículos de desempeño de lujo; tiene
múltiples puntos de pivote que ofrecen una buena combinación de comodidad
y capacidad de maniobra
Ventajas Desventajas
Comodidad y capacidad de maniobra Sistema complejo
Comodidad y capacidad de maniobra Reparaciones costosas
Viga I doble (ejes oscilantes)
Algunas veces, estas suspensiones son impulsadas, pero la mayoría de las
veces son no impulsadas.
Ventajas Desventajas
Soportan gran peso No son muy comunes
Difíciles para trabajar en ellas
Es importante aplicar los procedimientos de diagnóstico adecuados para cada
tipo de suspensión. Para conocer consejos útiles de profesionales en
diagnóstico e instalación de suspensiones, vea nuestro seminario virtual.
