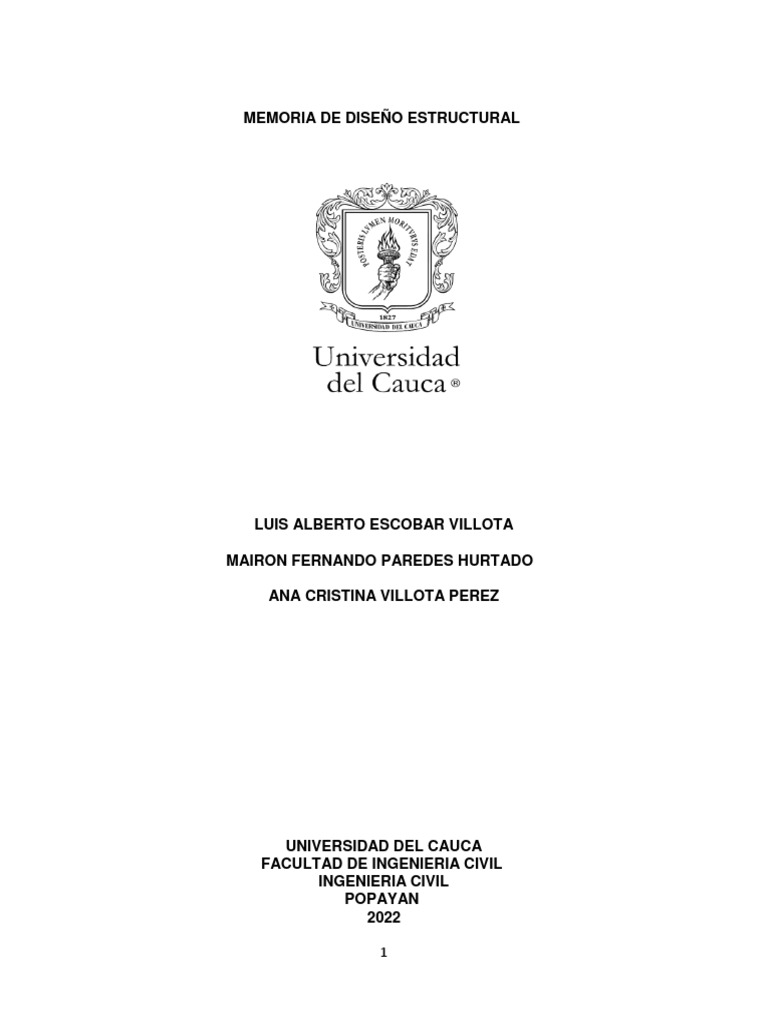

MEMORIA DE DISEÑO ESTRUCTURAL

LUIS ALBERTO ESCOBAR VILLOTA

MAIRON FERNANDO PAREDES HURTADO

ANA CRISTINA VILLOTA PEREZ

UNIVERSIDAD DEL CAUCA

FACULTAD DE INGENIERIA CIVIL
INGENIERIA CIVIL
POPAYAN
2022

1
 MEMORIA DE DISEÑO ESTRUCTURAL

LUIS ALBERTO ESCOBAR VILLOTA

MAIRON FERNANDO PAREDES HURTADO

ANA CRISTINA VILLOTA PEREZ

ENTREGA 1
DOCENTE
ING, ESP: MARIA VICTORIA MONDRAGON MACA

UNIVERSIDAD DEL CAUCA

FACULTAD DE INGENIERIA CIVIL
INGENIERIA CIVIL
POPAYAN
2022

2
 TABLA DE CONTENIDO
INTRODUCCIÓN.............................................................................................................................. 5
OBJETIVOS. ..................................................................................................................................... 6
GENERALIDADES DE LA ESTRUCTURA................................................................................. 7
1. DISEÑO DE LA LOSA ALIGERADA. .................................................................................. 7
1.1. DEFINICIÓN DEL SENTIDO DE LA LOSA. ............................................................... 7
1.2. SISTEMA DE SOPORTE. ............................................................................................... 7
 Vigueta tipo 1. ........................................................................................................... 7
 Vigueta tipo 2. ........................................................................................................... 7
 Vigueta tipo 3. ........................................................................................................... 7
1.2.1. PREDIMENSIONAMIENTO.................................................................................... 8
1.2.2. AVALUO DE CARGAS. .......................................................................................... 9
1.2.2.1. CARGA MUERTA. ........................................................................................... 9
 Peso propio de la losa. ............................................................................................ 9
 Carga de muros. ..................................................................................................... 10
 Carga de ventanas. ................................................................................................ 10
 Carga de cielo raso. ............................................................................................... 11
A partir de la NSR-10, se toman los valores para cielo raso. .................................. 11
 Carga del Piso......................................................................................................... 11
 Otras instalaciones ................................................................................................. 12
 CARGA MUERTA TOTAL ..................................................................................... 12
1.2.2.2. CARGA VIVA. ................................................................................................. 13
1.3. DIAGRAMAS DE CORTANTE Y MOMENTO ........................................................... 14
 Vigueta tipo 1. ......................................................................................................... 14
 Vigueta tipo 2. ......................................................................................................... 15
 Vigueta tipo 3. ......................................................................................................... 15
1.4. DISEÑO A FLEXIÓN ..................................................................................................... 16
 Vigueta tipo 1. ......................................................................................................... 16
 Vigueta tipo 2. ......................................................................................................... 19
 Vigueta tipo 3. ......................................................................................................... 21
1.5. DISEÑO A CORTANTE ................................................................................................ 24
 Vigueta tipo 1. ......................................................................................................... 24
 Vigueta tipo 2. ......................................................................................................... 24

3
  Vigueta tipo 3. ......................................................................................................... 25
1.6. DESPIECE....................................................................................................................... 26
 Vigueta tipo 1. ......................................................................................................... 26
 Vigueta tipo 2. ......................................................................................................... 26
 Vigueta tipo 3. ......................................................................................................... 27
1.7. CHEQUEO DE LOSA A COMPRESIÓN ................................................................... 27
 Esfuerzo máximo a tensión. .............................................................................. 28
 Refuerzo por retracción y temperatura. ......................................................... 28
2. TABLA DE DERIVAS ............................................................................................................ 29
3. TABLA DE MASAS PARTICIPATIVAS ............................................................................. 30

4
 INTRODUCCIÓN.

La construcción en la actualidad es un factor bastante importante en la vida y calidad de las

personas, Puesto que, satisface necesidades y promueve la calidad de vida de las
comunidades. Por lo anterior, es vital el correcto procedimiento a la hora de diseñar
cualquier tipo de estructuras, para proporcionar seguridad en todo lo que tiene que ver con
la resistencia, rigidez, ductilidad y durabilidad.
Así bien, el actual documento presenta el diseño de una losa aligerada de entrepiso para
una estructura de 3 niveles, de uso residencial. Bajo la norma sismo-resistente (NSR-10),
válida para Colombia, además, el documento incluye, especificaciones de materiales
utilizados, sistema de soporte, diseño a flexión y cortante, chequeo de losa a compresión,
cálculo de derivas y el modelo de la estructura en el software ETABS.

5
 OBJETIVOS.

Objetivo general.
El principal objetivo de este proyecto, es realizar el diseño de una losa aligerada de
entrepiso para una estructura, bajo la normativa colombiana NSR-10.
Objetivos específicos.

 Desarrollar el diseño correspondiente a flexión y cortante para las viguetas de la losa

aligerada, Como también el chequeo a compresión de la loseta.
 Determinar longitudes de desarrollo y despiece de las viguetas.
 Efectuar el plano de diseño de la losa aligerada de entrepiso.

6
 GENERALIDADES DE LA ESTRUCTURA

El proyecto que se analizará en este documento es una estructura de 3 niveles, de uso

residencial, ubicada en la ciudad de Popayán. LO anterior determina que el proyecto está
en una zona de amenaza sísmica alta y sumado a esto se sabe que el suelo de fundación
de la misma está en los suelos de clasificación “Suelo Tipo D”.

1. DISEÑO DE LA LOSA ALIGERADA.

1.1. DEFINICIÓN DEL SENTIDO DE LA LOSA.

Dadas las condiciones por la docente, el sentido de trabajo de la losa aligerada para el
desarrollo de este documento es: “Como concejo usen el sentido de trabajo de tal manera
que las viguetas de la losa aligerada tengan la menor longitud de luz”. Por lo anterior el
sentido de trabajo que se ha elegido es paralelo al eje “x”

1.2. SISTEMA DE SOPORTE.

Una vez escogido el sentido de trabajo de la losa, se obtienen 3 modelos para las
viguetas, se presentan a continuación:

 Vigueta tipo 1.

Figura No. 1: Vigueta tipo 1.

 Vigueta tipo 2.

Figura No. 2: Vigueta tipo 2.

 Vigueta tipo 3.

7
 Figura No. 3: Vigueta tipo 3.

1.2.1. PREDIMENSIONAMIENTO.
En esta parte se tiene en cuenta la tabla de normativa NSR-10, “TABLA C.9.5(a) – Alturas
o espesores mínimos de vigas no preesforzadas o losas reforzadas en una dirección a
menos que se calculen las deflexiones.”

Tabla No. 1: TABLA c.9.5(a).

Conociendo estas relaciones, se procede a hacer el caso con las condiciones más críticas,
así pues, se tienen las siguientes alturas para las viguetas:

𝑙 3.05 𝑚
ℎ1 = = = 0.190 𝑚
16 16

𝑙 3.05 𝑚
ℎ2 = = = 0.145 𝑚
21 21

𝑙 0.75 𝑚
ℎ3 = = = 0.094 𝑚
8 16

Conociendo los valores mínimos, se puede iniciar a definir el predimensionamiento de la

configuración geométrica de las viguetas. Sumado a esto, se deben tener en cuenta
aspectos técnicos de los procesos constructivos, por lo cual se ha determinado como altura
para las viguetas 30 centímetros.

8
 ℎ𝑣𝑖𝑔𝑢𝑒𝑡𝑎𝑠 = 0.30 𝑚

Según lo presentado en el numeral C.8.13.3: “Para losas nervadas en una dirección, la

separación máxima entre nervios, medida centro a centro, no puede ser mayor que 2.5
veces el espesor total de la losa, sin exceder 1.20 m. Para losas nervadas en dos
direcciones, la separación máxima entre nervios, medida centro a centro, no puede ser
mayor que 3.5 veces el espesor total de la losa, sin exceder 1.50 m”.
Se determina que la separación de centro a centro de las viguetas será de 60 centímetros,
lo cual implica el uso de casetones de 50 x 50 centímetros. A continuación, se muestra la
sección típica:

Figura No. 4: Sección típica de losa.

1.2.2. AVALUO DE CARGAS.

De acuerdo con el tipo de estructura que se analiza, es decir una estructura de uso
residencial, se tienen las siguientes cargas.

1.2.2.1. CARGA MUERTA.

 Peso propio de la losa.

Para el cálculo de este peso, se establece que el peso específico del concreto
armado es igual a 24 KN/m3.

(𝛾𝑐𝑡𝑡𝑜 = 24 𝑘𝑁⁄ 3 )
𝑚

𝐾𝑁 𝐾𝑁 1
𝑊𝑝𝑙 = 24 ∗ 0.05 𝑚 + 24 ∗ 0.25 ∗ 0.1 ∗ + 0.5 ∗ 𝛾
𝑚3 𝑚3 0.6
9
 𝑊𝑝𝑙 = 2.7 𝑘𝑁⁄ 3
𝑚

 Carga de muros.

Para determinar el peso de los muros se toma los valores establecidos en la Tabla
B.3.4.2-4. De la NSR-10. Según la propuesta arquitectónica los muros divisorios de
la estructura son en bloque de arcilla de ciento cincuenta (150) milímetros de
espesor, por tanto:

Tabla No. 2: TABLA B.3.4.2-4.

𝜸∗𝒍∗𝒉
𝑾𝒑𝒎 =
𝑨

2.5 ∗ 46.872 ∗ 2.22

𝑊𝑝𝑚 = = 3.8 𝑘𝑁⁄ 2
68.454 𝑚

 Carga de ventanas.

La fachada de la edificación propuesta, cuanta con ventanales grandes, por lo que

se hace necesario el avalúo de la carga de estas. Para ello se emplea el factor de
carga dispuesto en la NSR-10 Tabla B.3.4.2-5 “cargas muertas mínimas de
elementos no estructurales verticales – ventanas”

10
 Tabla No. 3: TABLA B.3.4.2-5.

𝜸∗𝒍∗𝒉
𝑾𝒗𝒆𝒏𝒕𝒂𝒏𝒂𝒔 =
𝑨
0.45 ∗ 12.87 ∗ 1.75
𝑊𝑣𝑒𝑛𝑡𝑎𝑛𝑎𝑠 = = 0.15 𝑘𝑁⁄ 2
68.454 𝑚

 Carga de cielo raso.

A partir de la NSR-10, se toman los valores para cielo raso.

Tabla No. 4: TABLA B.3.4.1-1.

𝑊𝑐𝑖𝑒𝑙𝑜 𝑟𝑎𝑠𝑜 = 0.25 𝑘𝑁⁄ 2

𝑚

 Carga del Piso.

Una vez más se busca información en la norma NSR-10, un piso que se adapte a
la propuesta arquitectónica.

11
 Tabla No. 5: TABLA B.3.4.1-3.

𝑊𝑝𝑖𝑠𝑜𝑠 = 1.10 𝑘𝑁⁄ 2

𝑚

 Otras instalaciones

Para la carga que describen estas instalaciones extras, a criterio personal se opta
por dejarlas en un valor de 0.15 kN/m2

𝑊𝑜𝑡𝑟𝑎𝑠 𝑖𝑛𝑠𝑡𝑎𝑙𝑎𝑐𝑖𝑜𝑛𝑒𝑠 = 0.45 𝑘𝑁⁄ 2

𝑚

 CARGA MUERTA TOTAL

Para calcular la carga muerta total, se hace una suma algebraica de todas las
cargas calculadas previamente, teniendo así:

𝑾𝒅 = 𝑾𝒑𝒍 + 𝑾𝒎𝒖𝒓𝒐𝒔 + 𝑾𝒗𝒆𝒏𝒕𝒂𝒏𝒂𝒔 + 𝑾𝒄𝒊𝒆𝒍𝒐 𝒓𝒂𝒔𝒐 + 𝑾𝒑𝒊𝒔𝒐 + 𝑾𝒐𝒕𝒓𝒂𝒔 𝒊𝒏𝒔𝒕𝒂𝒍𝒂𝒄𝒊𝒐𝒏𝒆𝒔

𝑊𝑑 = 2.7 + 3.8 + 0.15 + 0.25 + 1.1 + 0.15

𝑾𝒅 = 𝟖. 𝟒𝟓 𝒌𝑵⁄ 𝟐
𝒎

12
1.2.2.2. CARGA VIVA.

Como la estructura a diseñar es una estructura de uso residencial, se toma el valor

correspondiente de la norma NSR-10, Tabla B.4.2.1-1 “Cargas vivas mínimas
uniformemente distribuidas”.

Tabla No. 6: TABLA B.4.2.1-1.

𝑾𝒍 = 𝟏. 𝟖 𝒌𝑵⁄ 𝟐
𝒎

1.2.2.3. MAYORACIÓN DE CARGAS

 Combinación 1.
𝑾𝟏 = 𝟏. 𝟒 ∗ 𝑫
𝐾𝑁 𝐾𝑁
𝑊1 = 1.4 ∗ 8.45 2
= 11.83 2
𝑚 𝑚
 Combinación 2.
𝑾𝟐 = 𝟏. 𝟐 ∗ 𝑫 + 𝟏. 𝟔 ∗ 𝑳
13
 𝐾𝑁 𝐾𝑁 𝐾𝑁
𝑊2 = 1.2 ∗ 8.45 2
+ 1.6 ∗ 1.8 2 = 13.02 2 → 𝑣𝑎𝑙𝑜𝑟 𝑚𝑎𝑠 𝑐𝑟𝑖𝑡𝑖𝑐𝑜
𝑚 𝑚 𝑚
 Carga final.
𝑾 = 𝑾𝟐 ∗ 𝑺
𝐾𝑁
𝑊 = 13.02 ∗ 0.6𝑚
𝑚2
𝐾𝑁
𝑊 = 7.812
𝑚2

1.3. DIAGRAMAS DE CORTANTE Y MOMENTO

 Vigueta tipo 1.

Figura No. 5: Cortante vigueta 1

Figura No. 6: Momento vigueta 1

14
 Vigueta tipo 2.

Figura No. 7: Cortante vigueta 2

Figura No. 8: Momento vigueta 2

 Vigueta tipo 3.

Figura No. 9: Cortante vigueta 3

15
 Figura No. 10: Momento vigueta 3

1.4. DISEÑO A FLEXIÓN

se toma una simplificación de la viga en T con un modelo rectangular debido a que las
cargas que debe soportar este sistema estructural son pequeñas, la base corresponde al
ancho de la nervadura y la altura de la losa aligerada.
𝑴𝒖 = 𝝋𝑴𝒏
𝑨𝒔 ∗ 𝑭𝒚
𝑴𝒖 = 𝝋 [𝑨𝒔 ∗ 𝑭𝒚 ∗ (𝒅 − )]
𝟐 ∗ 𝟎. 𝟖𝟓 ∗ 𝒇´𝒄 ∗ 𝒃

Las propiedades y especificaciones de los materiales se presentan a continuación:

 Vigueta tipo 1.

· Fy = 420 MPa
· F´c = 21 MPa
· Fyt = 420 MPa
· Mu = 9.782 kN.m
· Φ = 0.9
· Acero longitudinal: Barra N°4 (diámetro: 12.7 mm)
· Acero transversal: Barra N°3 (diámetro: 9.525mm)
· Recubrimiento: 2 cm.

 Distancia efectiva.
𝑑 = 0.3 − 0.02 − 0.009525 − 0.01272 = 0.26

16
 Acero requerido.
𝐴𝑠 ⋅ 420
9.8782 = 0.9 [𝐴𝑠 ∗ 420 ∗ 103 ∗ (0.26 − )] → 𝐴𝑠 = 1.048 𝑐𝑚2
2 ∗ 0.850 ∗ 21 ∗ 0.1

 A partir de C.10.5.1.
Área de acero mínima:

𝟎. 𝟐𝟓 ∗ √𝒇´𝒄
𝑨𝑺𝒎𝒊𝒏 = ∗𝒃∗𝒅
𝒇𝒚

0.25 ∗ √21
𝐴𝑆𝑚𝑖𝑛 = ∗ 10 ∗ 26 = 0.71 𝑐𝑚2
420

Pero no menor a:
𝟏. 𝟒
𝑨𝒔𝒎𝒊𝒏 = ∗𝒃∗𝒅
𝒇𝒚
1.4
𝐴𝑠𝑚𝑖𝑛 = ∗ 10 ∗ 0.26 = 0.87𝑐𝑚2
420
 Área de acero máxima:
𝑨𝒔𝒎𝒂𝒙 = (𝟎. 𝟔𝟑 ∗ 𝝆𝒃𝒂𝒍𝒂𝒏𝒄𝒆𝒂𝒅𝒂 ) ∗ 𝒃 ∗ 𝒅

A partir de C.10.2.7.3.
Se tiene que para f´c entre 17 y 18 Mpa:
𝛽1 = 0.85
𝒇´𝒄 𝜺𝒖
𝝆𝒃𝒂𝒍𝒂𝒏𝒄𝒆𝒂𝒅𝒂 = 𝟎. 𝟖𝟓 ∗ ∗ 𝜷𝟏 ( )
𝒇𝒚 𝜺𝒖 + 𝜺𝒚
21 0.003
𝜌𝑏𝑎𝑙𝑎𝑛𝑐𝑒𝑎𝑑𝑎 = 0.85 ∗ ∗ 0.85 ( ) = 0.021
420 0.003 + 0.0021
𝐴𝑠𝑚𝑎𝑥 = (0.63 ∗ 0.021) ∗ 10 ∗ 26 = 3.44 𝑐𝑚2

Se tiene para una barra N.4, As=1.27 cm2

𝑨𝒔𝒎𝒊𝒏 ≤ 𝑨𝒔𝒓𝒆𝒒𝒖𝒆𝒓𝒊𝒅𝒐 ≤ 𝑨𝒔𝒎𝒂𝒙

0.87 ≤ 1.27 ≤ 3.44 → 𝑂𝐾

17
  Momento nominal:
𝑨𝒔 ∗ 𝒇𝒚
𝑴𝒏 = 𝑨𝒔 ∗ 𝒇𝒚 ∗ (𝒅 − )
𝟐 ∗ 𝟎. 𝟖𝟓 ∗ 𝒇´𝒄 ∗ 𝒃
1.27
1.27 100 2 ∗ 420
𝑀𝑛 = ∗ 420000 ∗ (0.26 − ) = 13.07 𝐾𝑁 ∗ 𝑚
1002 2 ∗ 0.85 ∗ 21 ∗ 0.10

Se aplica el factor de reducción al momento nominal:

𝑴𝒖 = 𝝋𝑴𝒏
𝜑𝑀𝑛 = 0.9 ∗ 13.07 = 11.763 𝐾𝑁 ∗ 𝑚

 A partir de C.12.2.2.
Longitud lateral de desarrollo (Ld):

Considerando:
𝐹𝑦 = 420 𝑀𝑝𝑎, 𝑓´𝑦 = 21 𝑀𝑝𝑎, 𝜑𝑒 = 1.0 (sin 𝑒𝑝𝑜𝑥𝑖𝑐𝑜𝑠), 𝜆 = 1.0 (𝑐𝑜𝑛𝑐𝑟𝑒𝑡𝑜 𝑙𝑖𝑣𝑖𝑎𝑛𝑜)

Para barras N°6 o menores la longitud lateral se obtiene de la siguiente manera:

𝑳𝒅 = 𝟒𝟒 ∗ 𝝋𝒕 ∗ 𝒅𝒃
Además:
𝑙𝑎 𝑙𝑜𝑛𝑔𝑖𝑡𝑢𝑑 𝑑𝑒 𝑙𝑎 𝑝𝑎𝑟𝑡𝑒 𝑚𝑎𝑠 𝑡𝑒𝑛𝑠𝑖𝑜𝑛𝑎𝑑𝑎 ℎ𝑎𝑠𝑡𝑎 𝑒𝑙 𝑎𝑐𝑒𝑟𝑜 𝑒𝑠 𝑚𝑒𝑛𝑜𝑟 𝑎 30 𝑐𝑚
𝜑𝑡 = 1, 𝑦𝑎 𝑞𝑢𝑒: {
30 𝑐𝑚 − 2𝑐𝑚 − 0.95𝑐𝑚 − 1.27𝑐𝑚 = 25.78 𝑐𝑚 < 30 𝑐𝑚

Ahora,
𝐿𝑑 = 44 ∗ 1 ∗ 1.27 𝑐𝑚 = 55.88 𝑐𝑚

 A partir de C.12.5.1.
Longitud de empalme:
𝑳𝒐𝒏𝒈𝒊𝒕𝒖𝒅 𝒅𝒆 𝒆𝒎𝒑𝒂𝒍𝒎𝒆 = 𝟏. 𝟑 ∗ 𝑳𝒅
𝐿𝑜𝑛𝑔𝑖𝑡𝑢𝑑 𝑑𝑒 𝑒𝑚𝑝𝑎𝑙𝑚𝑒 = 1.3 ∗ 55.88 𝑐𝑚 = 72.64 𝑐𝑚
𝑃𝑜𝑟 𝑓𝑎𝑐𝑖𝑙𝑖𝑑𝑎𝑑 𝑐𝑜𝑛𝑠𝑡𝑟𝑢𝑐𝑡𝑖𝑣𝑎 𝑠𝑒 𝑡𝑜𝑚𝑎 𝑐𝑜𝑚𝑜 𝑙𝑜𝑛𝑔𝑖𝑡𝑢𝑑 𝑑𝑒 𝑒𝑚𝑝𝑎𝑙𝑚𝑒 75 𝑐𝑚

 Longitud de gancho:

18
 𝑳𝒐𝒏𝒈𝒊𝒕𝒖𝒅 𝒅𝒆 𝒈𝒂𝒏𝒄𝒉𝒐 = 𝟏𝟔 ∗ 𝒅𝒃
𝐿𝑜𝑛𝑔𝑖𝑡𝑢𝑑 𝑑𝑒 𝑔𝑎𝑛𝑐ℎ𝑜 = 16 ∗ 1.27𝑐𝑚 = 20.32 𝑐𝑚 ≈ 20 𝑐𝑚

 Vigueta tipo 2.

· Fy = 420 MPa
· F´c = 21 MPa
· Fyt = 420 MPa
· Mu = 8.527 kN.m
· Φ = 0.9
· Acero longitudinal: Barra N°4 (Diámetro: 12.7 mm)
· Acero transversal: Barra N°3 (Diámetro: 9.525 mm)
· Recubrimiento: 2cm

 Distancia efectiva:
𝑑 = 0.3 − 0.02 − 0.009525 − 0.01272 = 0.26

 Acero requerido.

𝑨𝒔 ∗ 𝑭𝒚
𝑴𝒖 = 𝝋 [𝑨𝒔 ∗ 𝑭𝒚 ∗ (𝒅 − )]
𝟐 ∗ 𝟎. 𝟖𝟓 ∗ 𝒇´𝒄 ∗ 𝒃

𝐴𝑠 ⋅ 420
8.527 = 0.9 [𝐴𝑠 ∗ 420 ∗ 103 ∗ (0.26 − )] → 𝐴𝑠 = 0.910 𝑐𝑚2
2 ∗ 0.850 ∗ 21 ∗ 0.1

 A partir de C.10.5.1.
Área de acero mínima:

𝟎. 𝟐𝟓 ∗ √𝒇´𝒄
𝑨𝑺𝒎𝒊𝒏 = ∗𝒃∗𝒅
𝒇𝒚

0.25 ∗ √21
𝐴𝑆𝑚𝑖𝑛 = ∗ 10 ∗ 26 = 0.71 𝑐𝑚2
420
Pero no menor a:
𝟏. 𝟒
𝑨𝒔𝒎𝒊𝒏 = ∗𝒃∗𝒅
𝒇𝒚
1.4
𝐴𝑠𝑚𝑖𝑛 = ∗ 10 ∗ 0.26 = 0.87𝑐𝑚2
420
 Área de acero máxima:

19
 𝑨𝒔𝒎𝒂𝒙 = (𝟎. 𝟔𝟑 ∗ 𝝆𝒃𝒂𝒍𝒂𝒏𝒄𝒆𝒂𝒅𝒂 ) ∗ 𝒃 ∗ 𝒅

A partir de C.10.2.7.3.
Se tiene que para f´c entre 17 y 18 Mpa:
𝛽1 = 0.85
𝒇´𝒄 𝜺𝒖
𝝆𝒃𝒂𝒍𝒂𝒏𝒄𝒆𝒂𝒅𝒂 = 𝟎. 𝟖𝟓 ∗ ∗ 𝜷𝟏 ( )
𝒇𝒚 𝜺𝒖 + 𝜺𝒚
21 0.003
𝜌𝑏𝑎𝑙𝑎𝑛𝑐𝑒𝑎𝑑𝑎 = 0.85 ∗ ∗ 0.85 ( ) = 0.021
420 0.003 + 0.0021

Ahora,
𝐴𝑠𝑚𝑎𝑥 = (0.63 ∗ 0.021) ∗ 10 ∗ 26 = 3.44 𝑐𝑚2

Se tiene para una barra N.4, As=1.27 cm2

𝑨𝒔𝒎𝒊𝒏 ≤ 𝑨𝒔𝒓𝒆𝒒𝒖𝒆𝒓𝒊𝒅𝒐 ≤ 𝑨𝒔𝒎𝒂𝒙

0.87 ≤ 1.27 ≤ 3.44 → 𝑂𝐾

 Momento nominal:
𝑨𝒔 ∗ 𝒇𝒚
𝑴𝒏 = 𝑨𝒔 ∗ 𝒇𝒚 ∗ (𝒅 − )
𝟐 ∗ 𝟎. 𝟖𝟓 ∗ 𝒇´𝒄 ∗ 𝒃
1.27
1.27 ∗ 420
𝑀𝑛 = ∗ 420000 ∗ (0.26 − 1002 ) = 13.07 𝐾𝑁 ∗ 𝑚
1002 2 ∗ 0.85 ∗ 21 ∗ 0.10

Se aplica el factor de reducción al momento nominal:

𝑴𝒖 = 𝝋𝑴𝒏
𝜑𝑀𝑛 = 0.9 ∗ 13.07 = 11.763 𝐾𝑁 ∗ 𝑚

 A partir de C.12.2.2.
Longitud lateral de desarrollo (Ld):

Considerando:
𝐹𝑦 = 420 𝑀𝑝𝑎, 𝑓´𝑦 = 21 𝑀𝑝𝑎, 𝜑𝑒 = 1.0 (sin 𝑒𝑝𝑜𝑥𝑖𝑐𝑜𝑠), 𝜆 = 1.0 (𝑐𝑜𝑛𝑐𝑟𝑒𝑡𝑜 𝑙𝑖𝑣𝑖𝑎𝑛𝑜)

20
 Para barras N°6 o menores la longitud lateral se obtiene de la siguiente manera:
𝑳𝒅 = 𝟒𝟒 ∗ 𝝋𝒕 ∗ 𝒅𝒃
Además:
𝑙𝑎 𝑙𝑜𝑛𝑔𝑖𝑡𝑢𝑑 𝑑𝑒 𝑙𝑎 𝑝𝑎𝑟𝑡𝑒 𝑚𝑎𝑠 𝑡𝑒𝑛𝑠𝑖𝑜𝑛𝑎𝑑𝑎 ℎ𝑎𝑠𝑡𝑎 𝑒𝑙 𝑎𝑐𝑒𝑟𝑜 𝑒𝑠 𝑚𝑒𝑛𝑜𝑟 𝑎 30 𝑐𝑚
𝜑𝑡 = 1, 𝑦𝑎 𝑞𝑢𝑒: {
30 𝑐𝑚 − 2𝑐𝑚 − 0.95𝑐𝑚 − 1.27𝑐𝑚 = 25.78 𝑐𝑚 < 30 𝑐𝑚

Ahora,
𝐿𝑑 = 44 ∗ 1 ∗ 1.27 𝑐𝑚 = 55.88 𝑐𝑚

 A partir de C.12.5.1.
Longitud de empalme:
𝑳𝒐𝒏𝒈𝒊𝒕𝒖𝒅 𝒅𝒆 𝒆𝒎𝒑𝒂𝒍𝒎𝒆 = 𝟏. 𝟑 ∗ 𝑳𝒅
𝐿𝑜𝑛𝑔𝑖𝑡𝑢𝑑 𝑑𝑒 𝑒𝑚𝑝𝑎𝑙𝑚𝑒 = 1.3 ∗ 55.88 𝑐𝑚 = 72.64 𝑐𝑚
𝑃𝑜𝑟 𝑓𝑎𝑐𝑖𝑙𝑖𝑑𝑎𝑑 𝑐𝑜𝑛𝑠𝑡𝑟𝑢𝑐𝑡𝑖𝑣𝑎 𝑠𝑒 𝑡𝑜𝑚𝑎 𝑐𝑜𝑚𝑜 𝑙𝑜𝑛𝑔𝑖𝑡𝑢𝑑 𝑑𝑒 𝑒𝑚𝑝𝑎𝑙𝑚𝑒 75 𝑐𝑚

 Longitud de gancho:
𝑳𝒐𝒏𝒈𝒊𝒕𝒖𝒅 𝒅𝒆 𝒈𝒂𝒏𝒄𝒉𝒐 = 𝟏𝟔 ∗ 𝒅𝒃
𝐿𝑜𝑛𝑔𝑖𝑡𝑢𝑑 𝑑𝑒 𝑔𝑎𝑛𝑐ℎ𝑜 = 16 ∗ 1.27𝑐𝑚 = 20.32 𝑐𝑚 ≈ 20 𝑐𝑚

 Vigueta tipo 3.

· Fy = 420 MPa
· F´c = 21 MPa
· Fyt = 420 MPa
· Mu = 6.871 kN.m
· Φ = 0.9
· Acero longitudinal: Barra N°4 (Diámetro: 12.7 mm)
· Acero transversal: Barra N°3 (Diámetro: 9.525 mm)
· Recubrimiento: 2cm

 Distancia efectiva:
𝑑 = 0.3 − 0.02 − 0.009525 − 0.01272 = 0.26

 Acero requerido.

21
 𝑨𝒔 ∗ 𝑭𝒚
𝑴𝒖 = 𝝋 [𝑨𝒔 ∗ 𝑭𝒚 ∗ (𝒅 − )]
𝟐 ∗ 𝟎. 𝟖𝟓 ∗ 𝒇´𝒄 ∗ 𝒃

𝐴𝑠 ⋅ 420
6.871 = 0.9 [𝐴𝑠 ∗ 420 ∗ 103 ∗ (0.26 − )] → 𝐴𝑠 = 0.720 𝑐𝑚2
2 ∗ 0.850 ∗ 21 ∗ 0.1

 A partir de C.10.5.1.
Área de acero mínima:

𝟎. 𝟐𝟓 ∗ √𝒇´𝒄
𝑨𝑺𝒎𝒊𝒏 = ∗𝒃∗𝒅
𝒇𝒚

0.25 ∗ √21
𝐴𝑆𝑚𝑖𝑛 = ∗ 10 ∗ 26 = 0.71 𝑐𝑚2
420
Pero no menor a:
𝟏. 𝟒
𝑨𝒔𝒎𝒊𝒏 = ∗𝒃∗𝒅
𝒇𝒚
1.4
𝐴𝑠𝑚𝑖𝑛 = ∗ 10 ∗ 0.26 = 0.87𝑐𝑚2
420
 Área de acero máxima:
𝑨𝒔𝒎𝒂𝒙 = (𝟎. 𝟔𝟑 ∗ 𝝆𝒃𝒂𝒍𝒂𝒏𝒄𝒆𝒂𝒅𝒂 ) ∗ 𝒃 ∗ 𝒅
A partir de C.10.2.7.3.
Se tiene que para f´c entre 17 y 18 Mpa:
𝛽1 = 0.85
𝒇´𝒄 𝜺𝒖
𝝆𝒃𝒂𝒍𝒂𝒏𝒄𝒆𝒂𝒅𝒂 = 𝟎. 𝟖𝟓 ∗ ∗ 𝜷𝟏 ( )
𝒇𝒚 𝜺𝒖 + 𝜺𝒚
21 0.003
𝜌𝑏𝑎𝑙𝑎𝑛𝑐𝑒𝑎𝑑𝑎 = 0.85 ∗ ∗ 0.85 ( ) = 0.021
420 0.003 + 0.0021
Ahora,
𝐴𝑠𝑚𝑎𝑥 = (0.63 ∗ 0.021) ∗ 10 ∗ 26 = 3.44 𝑐𝑚2

Se tiene para una barra N.4, As=1.27 cm2

𝑨𝒔𝒎𝒊𝒏 ≤ 𝑨𝒔𝒓𝒆𝒒𝒖𝒆𝒓𝒊𝒅𝒐 ≤ 𝑨𝒔𝒎𝒂𝒙

0.87 ≤ 1.27 ≤ 3.44 → 𝑂𝐾

 Momento nominal:

22
 𝑨𝒔 ∗ 𝒇𝒚
𝑴𝒏 = 𝑨𝒔 ∗ 𝒇𝒚 ∗ (𝒅 − )
𝟐 ∗ 𝟎. 𝟖𝟓 ∗ 𝒇´𝒄 ∗ 𝒃

1.27
1.27 100 2 ∗ 420
𝑀𝑛 = 2
∗ 420000 ∗ (0.26 − ) = 13.07 𝐾𝑁 ∗ 𝑚
100 2 ∗ 0.85 ∗ 21 ∗ 0.10

Se aplica el factor de reducción al momento nominal:

𝑴𝒖 = 𝝋𝑴𝒏
𝜑𝑀𝑛 = 0.9 ∗ 13.07 = 11.763 𝐾𝑁 ∗ 𝑚

 A partir de C.12.2.2.
Longitud lateral de desarrollo (Ld):

Considerando:
𝐹𝑦 = 420 𝑀𝑝𝑎, 𝑓´𝑦 = 21 𝑀𝑝𝑎, 𝜑𝑒 = 1.0 (sin 𝑒𝑝𝑜𝑥𝑖𝑐𝑜𝑠), 𝜆 = 1.0 (𝑐𝑜𝑛𝑐𝑟𝑒𝑡𝑜 𝑙𝑖𝑣𝑖𝑎𝑛𝑜)
Para barras N°6 o menores la longitud lateral se obtiene de la siguiente manera:
𝑳𝒅 = 𝟒𝟒 ∗ 𝝋𝒕 ∗ 𝒅𝒃
Además:
𝑙𝑎 𝑙𝑜𝑛𝑔𝑖𝑡𝑢𝑑 𝑑𝑒 𝑙𝑎 𝑝𝑎𝑟𝑡𝑒 𝑚𝑎𝑠 𝑡𝑒𝑛𝑠𝑖𝑜𝑛𝑎𝑑𝑎 ℎ𝑎𝑠𝑡𝑎 𝑒𝑙 𝑎𝑐𝑒𝑟𝑜 𝑒𝑠 𝑚𝑒𝑛𝑜𝑟 𝑎 30 𝑐𝑚
𝜑𝑡 = 1, 𝑦𝑎 𝑞𝑢𝑒: {
30 𝑐𝑚 − 2𝑐𝑚 − 0.95𝑐𝑚 − 1.27𝑐𝑚 = 25.78 𝑐𝑚 < 30 𝑐𝑚

Ahora,
𝐿𝑑 = 44 ∗ 1 ∗ 1.27 𝑐𝑚 = 55.88 𝑐𝑚

 A partir de C.12.5.1.
Longitud de empalme:
𝑳𝒐𝒏𝒈𝒊𝒕𝒖𝒅 𝒅𝒆 𝒆𝒎𝒑𝒂𝒍𝒎𝒆 = 𝟏. 𝟑 ∗ 𝑳𝒅
𝐿𝑜𝑛𝑔𝑖𝑡𝑢𝑑 𝑑𝑒 𝑒𝑚𝑝𝑎𝑙𝑚𝑒 = 1.3 ∗ 55.88 𝑐𝑚 = 72.64 𝑐𝑚
𝑃𝑜𝑟 𝑓𝑎𝑐𝑖𝑙𝑖𝑑𝑎𝑑 𝑐𝑜𝑛𝑠𝑡𝑟𝑢𝑐𝑡𝑖𝑣𝑎 𝑠𝑒 𝑡𝑜𝑚𝑎 𝑐𝑜𝑚𝑜 𝑙𝑜𝑛𝑔𝑖𝑡𝑢𝑑 𝑑𝑒 𝑒𝑚𝑝𝑎𝑙𝑚𝑒 75 𝑐𝑚

 Longitud de gancho:

23
 𝑳𝒐𝒏𝒈𝒊𝒕𝒖𝒅 𝒅𝒆 𝒈𝒂𝒏𝒄𝒉𝒐 = 𝟏𝟔 ∗ 𝒅𝒃
𝐿𝑜𝑛𝑔𝑖𝑡𝑢𝑑 𝑑𝑒 𝑔𝑎𝑛𝑐ℎ𝑜 = 16 ∗ 1.27𝑐𝑚 = 20.32 𝑐𝑚 ≈ 20 𝑐𝑚

1.5. DISEÑO A CORTANTE

A partir de C.11.1.
El diseño de secciones transversales sometidas a cortante debe estar basado en:
𝑽𝒖 ≤ 𝚽𝐕𝐧
𝚽𝐕𝐧 = 𝚽𝐕𝐜 + 𝚽𝐕𝐬 → 𝚽𝐕𝐬 = 𝚽𝐕𝐮 − 𝚽𝐕𝐜

𝑉𝑢: 𝐹𝑢𝑒𝑟𝑧𝑎 𝑐𝑜𝑟𝑡𝑎𝑛𝑡𝑒 𝑚𝑎𝑦𝑜𝑟𝑎𝑑𝑎 𝑒𝑛 𝑙𝑎 𝑠𝑒𝑐𝑐𝑖ó𝑛 𝑐𝑜𝑛𝑠𝑖𝑑𝑒𝑟𝑎𝑑𝑎

𝑉𝑛: 𝑅𝑒𝑠𝑖𝑠𝑡𝑒𝑛𝑐𝑖𝑎 𝑛𝑜𝑚𝑖𝑛𝑎𝑙 𝑎𝑙 𝑐𝑜𝑟𝑡𝑎𝑛𝑡𝑒
𝑉𝑐: 𝑅𝑒𝑠𝑖𝑠𝑡𝑒𝑛𝑐𝑖𝑎 𝑛𝑜𝑚𝑖𝑛𝑎𝑙 𝑎𝑙 𝑐𝑜𝑟𝑡𝑎𝑛𝑡𝑒 𝑝𝑟𝑜𝑝𝑜𝑟𝑐𝑖𝑜𝑛𝑎𝑑𝑎 𝑝𝑜𝑟 𝑒𝑙 𝑐𝑜𝑛𝑐𝑟𝑒𝑡𝑜
𝑉𝑠: 𝑅𝑒𝑠𝑖𝑠𝑡𝑒𝑛𝑐𝑖𝑎 𝑛𝑜𝑚𝑖𝑛𝑎𝑙 𝑎𝑙 𝑐𝑜𝑟𝑡𝑎𝑛𝑡𝑒 𝑝𝑟𝑜𝑝𝑜𝑟𝑐𝑖𝑜𝑛𝑎𝑑𝑎 𝑝𝑜𝑟 𝑒𝑙 𝑟𝑒𝑓𝑢𝑒𝑟𝑧𝑜 𝑑𝑒 𝑐𝑜𝑟𝑡𝑎𝑛𝑡𝑒

Además,

𝚽𝐕𝐜 = 𝚽 ∗ 𝟎. 𝟏𝟕 ∗ √𝒇´𝒄 ∗ 𝒃 ∗ 𝒅

ΦVc = 0.75 ∗ 0.17 ∗ √21 ∗ 103 ∗ 0.10 ∗ 0.26 = 15.42 𝐾𝑁

Resistencia nominal.
A partir del diagrama de cortante se tiene:

 Vigueta tipo 1.

Vu=11.913 KN

𝚽𝐕𝐬 = 𝚽𝐕𝐮 − 𝚽𝐕𝐜

𝛷𝑉𝑠 = 11.913 𝐾𝑁 − 15.42 𝐾𝑁 = −3.507𝐾𝑁 → 𝑁𝑜 𝑛𝑒𝑐𝑒𝑠𝑖𝑡𝑎 𝑟𝑒𝑓𝑢𝑒𝑟𝑧𝑜 𝑡𝑟𝑎𝑛𝑠𝑣𝑒𝑟𝑠𝑎𝑙

 Vigueta tipo 2.

Vu=14.709 KN

24
 𝛷𝑉𝑠 = 14.709 𝐾𝑁 − 15.42 𝐾𝑁 = −0.711 𝐾𝑁 → 𝑁𝑜 𝑛𝑒𝑐𝑒𝑠𝑖𝑡𝑎 𝑟𝑒𝑓𝑢𝑒𝑟𝑧𝑜 𝑡𝑟𝑎𝑛𝑠𝑣𝑒𝑟𝑠𝑎𝑙

 Vigueta tipo 3.

Vu=11.903 KN

𝛷𝑉𝑠 = 11.903 𝐾𝑁 − 15.42 𝐾𝑁 = − − 3.520 𝐾𝑁 → 𝑁𝑜 𝑛𝑒𝑐𝑒𝑠𝑖𝑡𝑎 𝑟𝑒𝑓𝑢𝑒𝑟𝑧𝑜 𝑡𝑟𝑎𝑛𝑠𝑣𝑒𝑟𝑠𝑎𝑙

Como se debe cumplir con un acero mínimo de refuerzo transversal, entonces se necesita
colocar estribos, para que el concreto resista la carga solicitada.

Revisión de dimensiones de la sección.

𝚽𝑽𝒔𝒎𝒂𝒙𝟏 = 𝚽 ∗ 𝟎. 𝟔𝟔 ∗ √𝒇´𝒄 ∗ 𝒃 ∗ 𝒅

Φ𝑉𝑠𝑚𝑎𝑥1 = 0.75 ∗ 0.66 ∗ √21 ∗ 103 ∗ 0.1 ∗ 0.26 = 59.88 𝐾𝑁

Φ𝑉𝑠 ≤ Φ𝑉𝑠𝑚𝑎𝑥1 → 𝑙𝑎𝑠 𝑑𝑖𝑚𝑒𝑛𝑠𝑖𝑜𝑛𝑒𝑠 𝑠𝑜𝑛 𝑐𝑜𝑛𝑣𝑒𝑛𝑖𝑒𝑛𝑡𝑒𝑠

A partir de C.11.5.4.1.
Separación máxima de refuerzo transversal.
𝑑
𝑠𝑒𝑝𝑎𝑟𝑎𝑐𝑖𝑜𝑛 𝑚𝑎𝑥 = 𝑜 60 𝑐𝑚
2
0.26 𝑚
𝑠𝑒𝑝𝑎𝑟𝑎𝑐𝑖𝑜𝑛 𝑚𝑎𝑥 = = 0.13 𝑚
2

Como se considera estribos de una rama, entonces Av = As y la separación de estribos es

13 cm. Se tiene:

𝚽𝑨𝒗 ∗ 𝒇𝒚 ∗ 𝒅
𝚽𝐕𝐬 =
𝑺
0.75 ∗ 7.1 ∗ 10−5 ∗ 420 ∗ 106 ∗ 0.26
ΦVs = = 44.73 𝐾𝑁
0.13
Ahora,
𝚽𝐕𝐧 = 𝚽𝐕𝐜 + 𝚽𝐕𝐬

25
 ΦVn = 15.42 𝐾𝑁 + 44.73 𝐾𝑁 = 60.15 𝐾𝑁
ΦVn > Vu
considerando que el concreto soporta toda la carga solicitada, además que ΦVn > Vu y
colocando estribos con una separación de 13 cm. Entonces se cumple con el acero de
refuerzo mínimo transversal.

1.6. DESPIECE

 Vigueta tipo 1.

Ecuaciones de momento.
𝑀 = 11.93𝑥 − 3.906𝑥 2
Corte 1 − 1: {
𝑝𝑎𝑟𝑎 𝑀 = 0 → 𝑥 = 3.05𝑚

𝐿𝑜𝑛𝑔𝑖𝑡𝑢𝑑 𝑑𝑒 𝑏𝑎𝑟𝑟𝑎 = 3.05𝑚 − 3.05𝑚 = 0 → 𝑐𝑜𝑚𝑝𝑙𝑒𝑡𝑎

 Vigueta tipo 2.

Ecuaciones de momento.
𝑀 = 8.14𝑥 − 3.906𝑥 2
Corte 1 − 1 → {
𝑝𝑎𝑟𝑎 𝑀 = 0 → 𝑥 = 2.084 𝑚
𝑀 = 8.14𝑥 + 28.833(𝑥 − 2.85) − 3.906𝑥 2
𝑀 = 8.14𝑥 + 28.833𝑥 − 82.174 − 3.908𝑥 2
Corte 2 − 2 → 𝑀 = −3.906𝑥 2 + 36.973𝑥 − 82.174
𝑥 = 5.81 𝑚
𝑝𝑎𝑟𝑎 𝑀 = 0 →
{ 𝑥 = 3.62 𝑚

𝐿𝑜𝑛𝑔𝑖𝑡𝑢𝑑 𝑑𝑒 𝑏𝑎𝑟𝑟𝑎 = 5.9 𝑚 − 3.62𝑚 − 2.084𝑚 = 0.196 𝑚

Por seguridad se debe colocar una longitud de extensión a cada lado de la barra:
𝐸𝑥𝑡 = 12 ∗ 1.27 𝑐𝑚 = 15.24 𝑐𝑚
𝐸𝑥𝑡 = 𝑑 = 0.26 𝑚 → 𝑚𝑎𝑠 𝑐𝑟𝑖𝑡𝑖𝑐𝑎

𝐿𝑜𝑛𝑔𝑖𝑡𝑢𝑑 𝑡𝑜𝑡𝑎𝑙 𝑑𝑒 𝑏𝑎𝑟𝑟𝑎 = 0.196 + 2 ∗ 0.26𝑚 = 0.716 𝑚 ≈ 1𝑚

26
  Vigueta tipo 3.

Ecuaciones de momento.
𝑀 = 10.361𝑥 − 3.906𝑥 2
Corte 1 − 1: {
𝑝𝑎𝑟𝑎 𝑀 = 0 → 𝑥 = 2.653 𝑚
𝐿𝑜𝑛𝑔𝑖𝑡𝑢𝑑 𝑑𝑒 𝑏𝑎𝑟𝑟𝑎 = 3.6𝑚 − 2.653𝑚 = 0.947𝑚
Por seguridad se debe colocar una longitud de extensión a cada lado de la barra:
𝐸𝑥𝑡 = 12 ∗ 1.27 𝑐𝑚 = 15.24 𝑐𝑚
𝐸𝑥𝑡 = 𝑑 = 0.26 𝑚 → 𝑚𝑎𝑠 𝑐𝑟𝑖𝑡𝑖𝑐𝑎
𝐿𝑜𝑛𝑔𝑖𝑡𝑢𝑑 𝑡𝑜𝑡𝑎𝑙 𝑑𝑒 𝑏𝑎𝑟𝑟𝑎 = 0.947 + 2 ∗ 0.26𝑚 = 1.467 𝑚 ≈ 1.5𝑚

1.7. CHEQUEO DE LOSA A COMPRESIÓN

Datos
Ancho bw= 1m
Espesor de la placa t= 0.05 m
Separación de
s= 0.6m
nervios
Esfuerzo a
f´c= 21 Mpa
compresión
Esfuerzo de fluencia fy= 420 Mpa

 cargas
w dead
W peso propio de losa 2.7 KN/m2
W carga de muros 3.8 KN/m2
W ventanas 0.15 KN/m2
W cielo raso 0.25 KN/m2
W relleno de piso 1.1 KN/m2
W instalaciones 0.15 KN/m2
W total dead 8.45 KN/m2

w live
W uso residencial 1.8 KN/m2

W total
W dead 8.45 KN/m2
W live 1.80 KN/m2
W d+l 10.25 KN/m2

27
 Inercia y distancias a la fibra más tensionada de la sección
𝒉
𝒄=
𝟐
0.05𝑚
𝑐= = 0.025𝑚
2
𝒃 ∗ 𝒉𝟑
𝑰=
𝟏𝟐
1𝑚 ∗ 0.053 𝑚3
𝐼= = 1.042 ∗ 10−5 𝑚4
12

 Esfuerzo máximo a tensión.

Momento máximo a tensión.

𝒔𝟐
𝑴𝒕 = 𝒘𝒕𝒍 ∗
𝟏𝟐
𝐾𝑁 0.52 𝑚2
𝑀𝑡 = 7.812 ∗ = 0.163 𝐾𝑁𝑚
𝑚 12
Esfuerzo máximo a tensión.
𝒄
𝝈 = 𝒎𝒕 ∗
𝑰
0.025 𝑚
𝜎 = 0.163 𝐾𝑁𝑚 ∗ = 391.075 𝐾𝑝𝑎 = 0.391 𝑀𝑝𝑎
1.042 ∗ 10−5 𝑚4
Módulo de rotura.

𝒇𝒓 = 𝟎. 𝟔𝟐 ∗ 𝝀 ∗ √𝒇´𝒄

𝑓𝑟 = 0.62 ∗ 1 ∗ √21 = 2.841 𝑀𝑝𝑎

De los dos ítems anteriores:
𝑓𝑟 > 𝜎
2.841 𝑀𝑝𝑎 > 0.391 𝑀𝑝𝑎 → 𝑂𝐾

 Refuerzo por retracción y temperatura.

Suministro del refuerzo.

𝐴𝑠𝑅𝑦𝑡 = 0.0018 ∗ 𝑏 ∗ 𝑒, 𝑝𝑟𝑦𝑡 = 0.0018

𝐴𝑠𝑅𝑦𝑡 = 0.0018 ∗ 1𝑚 ∗ 0.05𝑚 = 9 ∗ 10−5 𝑚

28
 Separación.
𝒃
𝑺=
𝑨𝒔𝑹𝒚𝒕
𝑨𝒔
0.1 𝑚
𝑆= = 0.79 𝑚
9 ∗ 10−5 𝑚/𝑚𝑙
7.1 ∗ 10−5 𝑚2
Separación máxima.
𝑺𝒎𝒂𝒙 = 𝟓 ∗ 𝒆 𝒐 𝟒𝟓 𝒄𝒎
𝑆𝑚𝑎𝑥 = 5 ∗ 5 𝑐𝑚 = 25 𝑐𝑚
La separación dominante es la separación máxima, por lo tanto, el acero de refuerzo
estará cada 25 cm.

2. TABLA DE DERIVAS

Tabla No.7: Derivas

29
3. TABLA DE MASAS PARTICIPATIVAS

Tabla No.8: Masas participativas.

30
