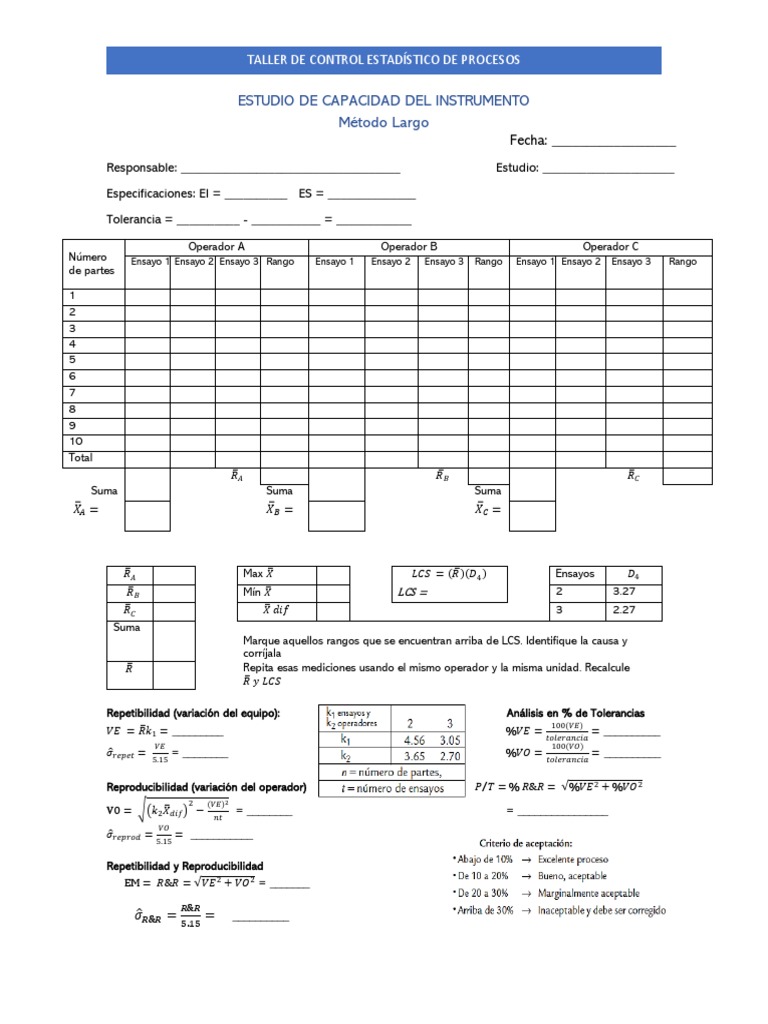

TALLER DE CONTROL ESTADÍSTICO DE PROCESOS

ESTUDIO DE CAPACIDAD DEL INSTRUMENTO


Método Largo
Fecha: __________________
Responsable: ___________________________________ Estudio: _____________________

Especificaciones: EI = __________ ES = ______________

Tolerancia = __________ - ___________ = ____________

Operador A Operador B Operador C


Número Ensayo 1 Ensayo 2 Ensayo 3 Rango Ensayo 1 Ensayo 2 Ensayo 3 Rango Ensayo 1 Ensayo 2 Ensayo 3 Rango
de partes

1
2
3
4
5
6
7
8
9
10
Total
𝑅̅𝐴 𝑅̅𝐵 𝑅̅𝐶
Suma Suma Suma
𝑋̅𝐴 = 𝑋̅𝐵 = 𝑋̅𝐶 =

𝑅̅𝐴 Max 𝑋̅ 𝐿𝐶𝑆 = (𝑅̅)(𝐷4 ) Ensayos 𝐷4


𝑅̅𝐵 Mín 𝑋̅ LCS = 2 3.27
𝑅̅𝐶 𝑋̅ 𝑑𝑖𝑓 3 2.27
Suma
Marque aquellos rangos que se encuentran arriba de LCS. Identifique la causa y
corríjala
𝑅̅ Repita esas mediciones usando el mismo operador y la misma unidad. Recalcule
𝑅̅ 𝑦 𝐿𝐶𝑆

Repetibilidad (variación del equipo): Análisis en % de Tolerancias


100(𝑉𝐸)
𝑉𝐸 = 𝑅̅𝑘1 = _________ %𝑉𝐸 = = __________
𝑡𝑜𝑙𝑒𝑟𝑎𝑛𝑐𝑖𝑎
𝑉𝐸 100(𝑉𝑂)
𝜎̂𝑟𝑒𝑝𝑒𝑡 = = ________ %𝑉𝑂 = = __________
5.15 𝑡𝑜𝑙𝑒𝑟𝑎𝑛𝑐𝑖𝑎

Reproducibilidad (variación del operador) 𝑃⁄𝑇 = % 𝑅&𝑅 = √%𝑉𝐸 2 + %𝑉𝑂 2


2 (𝑉𝐸)2
VO = √(𝑘2 𝑋̅𝑑𝑖𝑓 ) − = ________ = ________________
𝑛𝑡
𝑉𝑂
𝜎̂𝑟𝑒𝑝𝑟𝑜𝑑 = = ___________
5.15

Repetibilidad y Reproducibilidad
EM = 𝑅&𝑅 = √𝑉𝐸 2 + 𝑉𝑂 2 = _______

𝑅&𝑅
𝜎̂𝑅&𝑅 = 5.15
= __________
