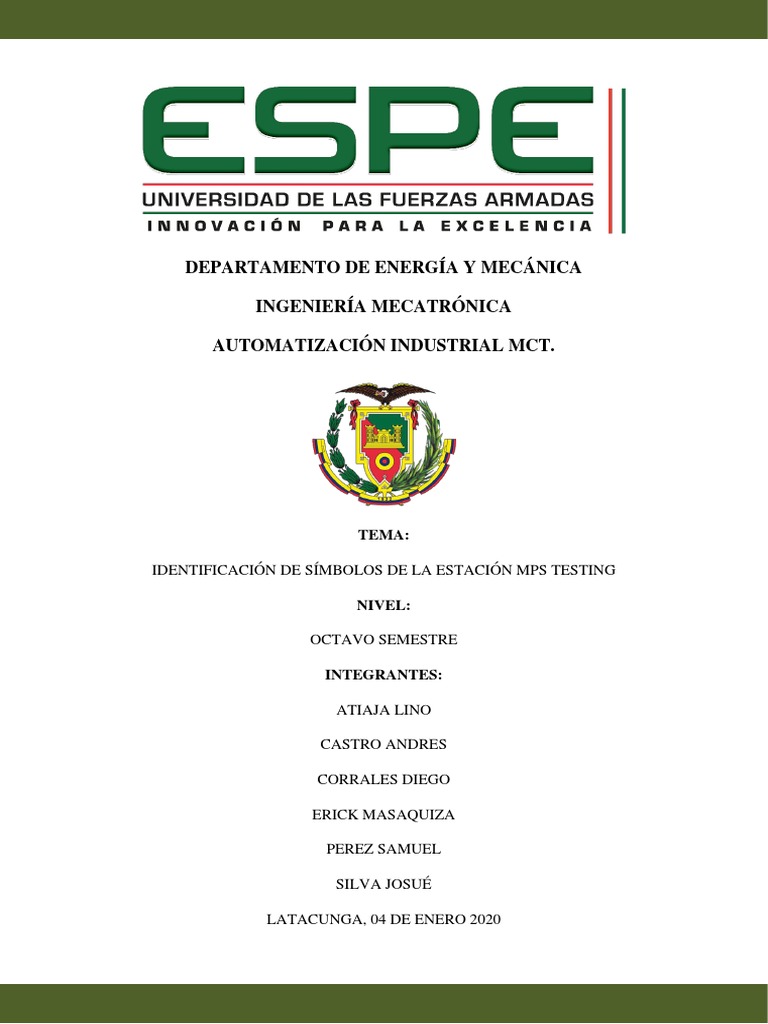

DEPARTAMENTO DE ENERGÍA Y MECÁNICA

INGENIERÍA MECATRÓNICA

AUTOMATIZACIÓN INDUSTRIAL MCT.

TEMA:

IDENTIFICACIÓN DE SÍMBOLOS DE LA ESTACIÓN MPS TESTING

NIVEL:

OCTAVO SEMESTRE

INTEGRANTES:

ATIAJA LINO

CASTRO ANDRES

CORRALES DIEGO

ERICK MASAQUIZA

PEREZ SAMUEL

SILVA JOSUÉ

LATACUNGA, 04 DE ENERO 2020

 MPS Testing

Foto Nombre Descripción Símbolo

Sensor de El interruptor se
proximidad cierra ante una
capacitivo, modificación
normalmente suficiente de su
abierto. campo
electroestático.

Sensor de El interruptor se
proximidad cierra si su barrera
fotoeléctrico de luz se
normalmente interrumpe.
abierto.

Sensor de El interruptor se
proximidad cierra ante la
electromagnético alimentación de un
normalmente campo magnético.
abierto
Sensor de haz de El haz de luz
luz. emitido se refleja
en el objeto y
vuelve al receptor.
La intensidad de la
luz reflejada es
evaluada. La
distancia de
detección puede
regularse
modificando la
sensibilidad del
receptor.
Sensor de El interruptor se
proximidad abre si su barrera de
fotoeléctrico luz se interrumpe.
normalmente
cerrado.
Fuente de aire La alimentación de
comprimido aire comprimido
proporciona la
fuente de energía
necesaria.
Fuente de tensión Se alimenta con
tensión de 24 V y su
polo opuesto de
cero.
Cilindro de doble Actuador
efecto sin vástago, neumático lineal
con amortiguación
regulable en ambos
lados
Cilindro doble El émbolo del
efecto con vástago, cilindro se desplaza
detección y aplicando presión
amortiguamiento alternativamente a
ajustable. sus conexiones. El
amortiguador
puede ajustarse por
medio de dos
tornillos de
regulación el
retorno se lo realiza
de forma
neumática.
Válvula El grado de
estranguladora apertura de la
válvula
estranguladora se
ajusta con una
manecilla giratoria
Válvula reguladora La válvula
de caudal antirretorno impide
unidireccional el paso del aire
comprimido y la
sección de la
estrangulación es
regulable por medio
de un tornillo.
Válvula 5/2 Al presionar el
monoestable de pulsador o activar
accionamiento el solenoide el
electromagnético caudal circular
por solenoide, libremente de 1 a 4.
accionamiento Al soltar el selector
manual auxiliar y no se produce
retorno efecto ninguno; la
electroneumático válvula permanece
en posición de
accionamiento.
Girando el selector
a su posición
original, permite el
paso libre de 1 a 2.
Válvulas El orificio
estranguladora fija representa una
resistencia
neumática.

Válvula 3/2 Válvula de

monoestable de impulsos se
accionamiento controla aplicando
electromagnético una señal
por solenoide, electromagnética
accionamiento por solenoide o por
manual auxiliar y accionamiento
retorno neumático manual auxiliar y
su retorno
neumático.
Válvula solenoide. El solenoide de
válvula conmuta la
válvula.

Válvula de Si la presión en la
retención pilotada, conexión 1 es
precargada por mayor que la salida,
muelle la válvula
antirretorno
permite libre
circulación del aire,
caso contrario, el
aire queda
bloqueado.
Silenciador Sirven para
disminuir el ruido y
los riesgos de
proyección de
partículas
producidas por los
escapes.
Resistencia con Diseñado para
potenciómetro de medir y controlar
contacto móvil, los
ajustable desplazamientos
lineales en modo
absoluto. Dado que
son sistemas de
detección absoluta,
los potenciómetros
conservan los datos
de posición reales
 en el momento de la
desconexión: por lo
tanto, son
especialmente
adecuados para su
uso en máquinas en
las que es difícil
restablecer el punto
cero del eje al
encender el sistema
I/O Terminal El terminal de I/O
034035 proporciona 8
entradas y 8 salidas
en terminales de
tornillo. Hay 24
leds para la
visualización del
estado, que
muestran el estado
de conmutación de
las I/O.

Bibliografía
Art Systems. (agosto de 2007). FESTO FluidSIM 4 Neumática. Manual del
usuario. Obtenido de:
https://www.festodidactic.com/ov3/media/customers/1100/723058_fl_sim_p42_
es_offset.pdf
