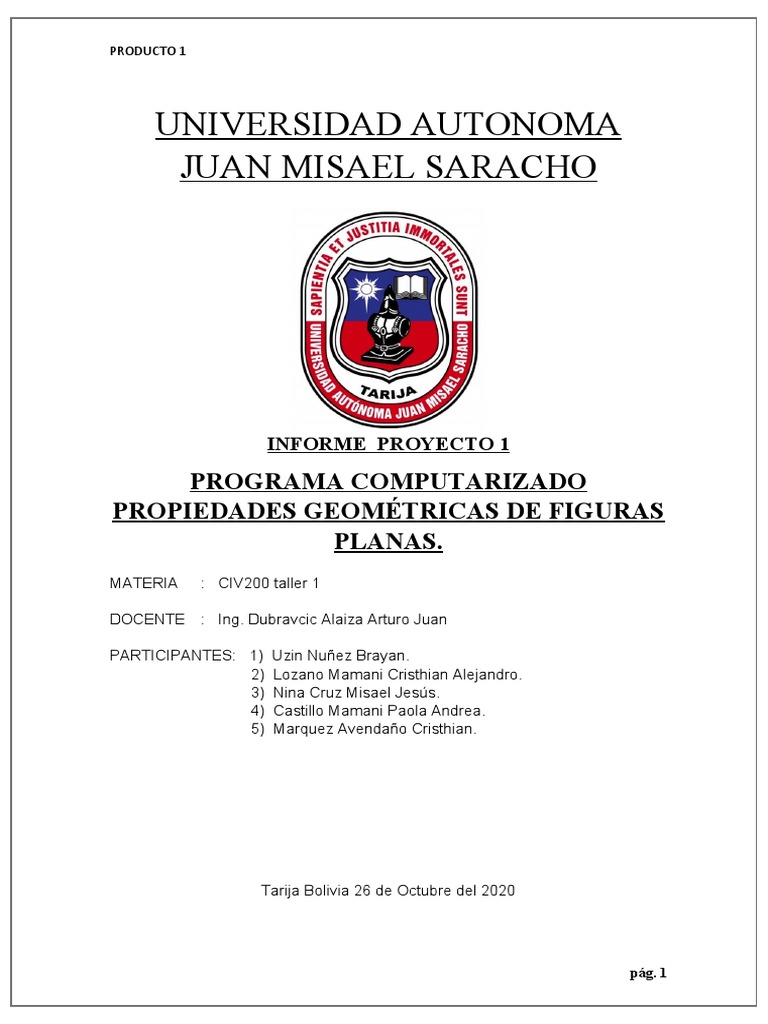

PRODUCTO 1

UNIVERSIDAD AUTONOMA
JUAN MISAEL SARACHO

INFORME PROYECTO 1
PROGRAMA COMPUTARIZADO
PROPIEDADES GEOMÉTRICAS DE FIGURAS
PLANAS.
MATERIA : CIV200 taller 1

DOCENTE : Ing. Dubravcic Alaiza Arturo Juan

PARTICIPANTES: 1) Uzin Nuñez Brayan.

2) Lozano Mamani Cristhian Alejandro.
3) Nina Cruz Misael Jesús.
4) Castillo Mamani Paola Andrea.
5) Marquez Avendaño Cristhian.

Tarija Bolivia 26 de Octubre del 2020

pág. 1
PRODUCTO 1

Índice
Marco teórico............................................................................................................... 3
CENTRO DE GRAVEDAD.........................................................................................3
Simetría................................................................................................................. 4
Figuras compuestas.............................................................................................5
Momentos de inercia................................................................................................6
Momento polar de inercia........................................................................................9
Ejes girados............................................................................................................11
Producto de inercia............................................................................................14
Radios de giro........................................................................................................15
Objetivos.................................................................................................................... 16
Objetivo general.....................................................................................................16
Objetivos Específicos............................................................................................16
planeamiento del trabajo, sesiones individuales y grupales, con fechas y hora. 16
Desarrollo del contenido, el programa de cálculo..................................................19
Resultados y conclusiones sobre el trabajo realizado...........................................21
Anexos: diagrama de flujo, el programa, pruebas desarrolladas y certificaciones
de que el programa corre sin restricciones, manual del usuario y un archivo del
producto..................................................................................................................... 23
Diagrama de flujo...................................................................................................23
Proceso de elaboración del producto...................................................................24
Desarrollo del contenido.......................................................................................25
bibliografía.................................................................................................................28

pág. 2
PRODUCTO 1

1. Marco teórico

1.1 CENTRO DE GRAVEDAD

Si consideramos un objeto de cuerpo solido de forma irregular, este cuerpo esta
conformado por muchas partículas que se encuentran unidas entre si, estos
conforman el cuerpo en su totalidad, para cada partícula se tiene un peso que es
atraída por la gravedad de la tierra son pequeñas fuerzas hacia abajo
representadas por fuerzas pequeñas paralelas entre si
la resultante de todas las fuerzas paralelas entre si será el peso del cuerpo, y
ese peso resultante se encuentra en un punto, que se lo llama centro de
gravedad o baricentro

figura 1.1

Definición
El Centro de Gravedad es “El punto donde incide la Resultante de todas las
fuerzas de gravedad que actúan en las diferentes partes del cuerpo”.
Referenciar la Figura 1.1.
Dicho de otro modo, es el punto en donde la sumatoria de fuerzas está en
equilibrio, es decir qué Momento Resultante es nulo en dicho punto. Está
propiamente ligado al campo gravitatorio que se está ejerciendo sobre el.
Es muy usado en estática, para determinar el lugar preciso de donde está
actuando la fuerza en un cuerpo. Para calcular un sistema en equilibrio estático,
también es usado para determinar los momentos de inercia respecto C.G.,
momento polar de inercia ejes paralelos, esfuerzos radios de giro etc.
Los centroides son utilizados muy a menudo en la resistencia o mecánica de los
materiales. Para esta ocasión su aplicación específica será el momento
resistente en vigas verticales o columnas. Las columnas son elementos
estructurales que transmiten cargas a compresión, la reciben mediante la placa
de entrepiso o losa y ´estas la transmiten hacia la cimentación.
Prácticamente todas las columnas que estén en una estructura u obra civil, están
sometidas a flexo-compresión, el centroide es de gran utilidad en este ámbito ya

pág. 3
PRODUCTO 1

que nos permitirá calcular este momento y así evitar que la compresión ejercida
provoque una fractura miento en dicha columna.

Simetría
Es un arreglo equilibrado (equitativo) de partes de una figura en lados opuestos
de un punto, línea, o plano. Los tipos más comunes de simetría incluye: simetría
con respecto a un punto, la simetría con respecto a una línea y la simetría
rotacional.
En otras palabras, si cortamos una figura con un eje Y tanto la figura del lado
izquierdo como el derecho son iguales, entonces podríamos decir que el cuerpo
es simétrico en un eje. Como en un rectángulo También podría ocurrir que sea
simétrico respecto a un eje, pero en otro no. Como ser el caso de la ‘’T’’ que si
es cortado por la mitad en su eje longitudinal más largo (eje y) se obtiene dos
mitades iguales tanto de la izquierda como en la derecha, pero si el corte se lo
realiza en su eje transversal (eje x) se puede constatar que la parte superior no
coincide con la mitad inferior aun así puede afirmarse que el cuerpo es simétrico
en uno de sus ejes, en caso de la L no posee ningún eje en donde exista
simetría

simétrico solo en eje y sin simetría en ningún eje

pág. 4
PRODUCTO 1

Simétrico en cualquier eje simétrica en un eje

El centro de gravedad puede obtenerse en tablas las figuras mas conocidas son:

Figuras compuestas
Para determinar el centro de gravedad de figuras no comunes, es favorable la
descomposición de la figura compleja en 2 o mas figuras simples conocidas ejm
una T dividida en 2 rectangulos. Para calcular su centro de gravedad se utiliza la
siguiente expresión: donde (Xcg;Ycg) son las cordenadas del centro de
gravedad, An es el área de una de las figura fragmentada. X n la distancia a su
centroide en el eje x, Yn la distancia desde su base al centro de gravedad en eje
y

A 1 X 1 + A 2 X 2 + A3 X 3 + …
X c. g . =
A 1 + A 2 + A 3 +…

A1 Y 1+ A 2 Y 2 + A 3 Y 3 +…
Y c . g .=
A 1+ A 2+ A 3 +…

pág. 5
PRODUCTO 1

Ejem. Del calculo

de Y centro de
gravedad de una
figura en forma T

Momentos de inercia

Definición de momentos de inercia por áreas

Determinamos el centroide para un área considerando el primer momento del
área con respecto a un eje; esto es, para el cálculo tuvimos que evaluar una
integral de la forma ∫ x dA . A una integral del segundo momento de un área, tal
como ∫ x dA , se le llama momento de inercia para el área. La terminología
2

“momento de inercia” como se usa aquí, es en realidad errónea; sin embargo, ha

sido adoptada debido a la similitud con integrales de la misma forma
relacionadas con la masa.
En muchas de las formulas empleadas en ingeniería, como resistencia de vigas,
columnas, deformaciones de vigas, etc. Aparecen expresiones analíticas de la
forma ∫ ρ dA , siendo ρ la distancia de un elemento diferencial de área dA a un
2

eje. Las integrales de este tipo reciben el nombre genérico de momentos de

inercia. Un momento de inercia de un área no tiene por si mismo significado
físico real alguno: es una mera expresión matemática que se representa en
general por la letra I. sin embargo, junto con otras magnitudes, como en la
Mc
fórmula de la flexión σ = , adquiere ya una cierta significación.
I

pág. 6
PRODUCTO 1

La expresión matemática del momento de inercia ∫ ρ dA indica que un área se

2

subdivide en elementos de dA, y el área de cada uno de ellos se multiplica por el

cuadrado de su distancia, o brazo de momento, al eje, sumándose después los
productos obtenidos. Asi, pues, si como representa la figura A-1, las
coordenadas del centro del elemento diferencial dA son (x,y), y el momento de
inercia respecto del eje X es la suma de los productos de cada área dA por el
cuadrado de su brazo de momento y. Por tanto:

Ix=∫ y dA ( A−1)
2

Análogamente, el momento de inercia con respecto al eje Y viene dado por:

Iy=∫ x dA ( A−2)
2

El momento de inercia (de un área) se llama en ocasiones segundo momento del

área, ya que cada elemento superficial multiplicado por su brazo de momento da
el momento del área (momento estático o primer momento de área); al
multiplicarlo por segunda vez por el mismo brazo de momento, da lo que se ha
llamado momento de inercia. Esta expresión de segundo momento del área es
realmente más apropiada que la de momento de inercia, ya que las áreas no
tienen masa y, por tanto, tampoco tienen inercia. Sin embargo, la expresión ha
tomado tal carta de naturaleza que parece poco probable que pueda cambiarse.
Tabla de momentos de inercia de figuras mas comunes

pág. 7
PRODUCTO 1

Para determinar el momento de inercia respecto al eje centroidal, hacemos uso

de las tablas de figuras básicas y en caso de que se trate de figuras complejas
se recomienda separarlas en varias figuras pequeñas conocidas como
cuadrados triángulos y círculos, en caso de que sea una figura no simétrica en
alguno de sus ejes se aplica el teorema de Steiner cuando uno de sus ejes no
coincide con el eje (X o Y)c.g, denotada por la letra ‘’d’’ en la formula
El momento de inercia total no es mas que la suma de momento de inercia de
todas las figuras fragmentadas en su respectivo eje

pág. 8
PRODUCTO 1

Aplicaciones
Resistencia Máxima de un Elemento Estructural
En el campo de la ingeniería civil, tenemos elementos estructurales de suma
importancia, presentes en casi todas las construcciones, uno de ellos es la viga.
La viga es un elemento proyectado para soportar cargas transversales,
transmitiendo las mismas hacia sus apoyos. Debido a que está sometida a
diferentes cargas y fuerzas en ella se produce un efecto de flexión. Es decir
tiende al pandeo en su parte media.
Para los ingenieros civiles es fundamental conocer lo que pueda sucederle a las
vigas y el comportamiento que tendrán al ejercerse cargas sobre ellas.
Aquí es donde entra el cálculo del Momento de Inercia, con la Inercia podemos
calcular la flexión que tendrá la viga y así tomar decisiones acertadas para el
diseño de la estructura.
En otras palabras mientras mayor Momento de Inercia tenga la viga, más
resistente será a la flexión dando así la seguridad necesaria para la estructura.
El Momento de Inercia nos proporciona la resistencia máxima de un elemento
bajo flexión.

pág. 9
PRODUCTO 1

Construcción de Compuertas, Diques y Presas

La inercia también cumple un papel fundamental en la construcción de presas,
ya que a mayor momento de inercia, mayor será la fuerza de empuje que pueda
soportar la estructura a causa del agua.
El Agua ejerce fuerzas de presión mayores a más profundidad. Es aquí donde el
Momento de Inercia toma presencia, ya que el empuje se calcula con una
formula donde interviene el momento de inercia de la pared que limita al agua.
Esta Fuerza tiende a voltear la estructura respecto al pie de la presa; es por tal
motivo que para los ingenieros civiles es un factor a tomar en consideración a la
hora de construir proyectos de esta magnitud.

Momento polar de inercia

Se define el momento porlar de inercia del área, con respecto al punto 0, como
la integral que se muestra, donde r es la distancia de 0 tambien llamado polo, al
elemento dA. Esta integrak es de gran importancia en problemas relativos a la
torcion de varillas cilíndricas.
Al igual que los momentos de inercia de área, el momento polar de inercia es
una cantidad siempre positiva. La unidad de medida será en unidades de
distancia a la cuarta potencia m4, mm4, pul4, Etc..

pág. 10
PRODUCTO 1

El momento polar de inercia no es mas que la suma de los momentos de inercia

en X y en Y denotada con el termino ‘’Jo’’

Jo=Ix + Iy

El momento de inercia se relaciona con las tensiones y deformaciones máximas

producidas por los esfuerzos de flexión en un elemento estructural, por lo cual
este valor determina la resistencia máxima de un elemento estructural bajo
flexión junto con las propiedades de dicho material.
Se utiliza en problemas de resistencia de torcion en cilindros, en calculo del
angulo que gira una varilla debido a un momento. También en esfuerzo cortante
máximo de una varilla
TL TC
Θ= ; τ=
JoG Jo

Ejes paralelos
El teorema de los ejes paralelos
puede usarse para determinar el
momento de inercia de un área
con respecto a cualquier eje que
sea paralelo a un eje que pasa a
través de su centroide y del

pág. 11
PRODUCTO 1

cual se conozca el momento de inercia. Para desarrollar este teorema,

consideraremos determinar el momento de inercia del área sombreada que
se muestra en la figura con respecto al eje x. Para iniciar, elegimos un
elemento diferencial dA que está ubicado a una distancia arbitraria y ´ del
eje centroidal x ´ . Si la distancia entre los ejes paralelos x y x ´ se define
como d y , entonces el momento de inercia de dA con respecto al eje x es
d I x =( y ´ +dy ) dA . Para toda el área.
2

y= y ´+ dy
x=x ´+dx

I x =∫ y ∙ y dA=∫ y dA
2

I x =∫ ( y ´ +dy ) dA
2

I x =∫ ( y ´ 2 +2 y ´ dy+ dy 2 ) dA

I x =∫ y ´ dA+ 2dy ∫ y ´ dA+ dy ∫ dA

2 2

La primera integral representa el momento de inercia del área con respecto

al eje centroidal I x ´. La segunda integral es cero ya que el eje x ´ pasa a
través del centroide C del área; es decir, ∫ y ´ dA= y ´ ∫ dA=0puesto que y ´=0
. Observamos que como la tercera integral representa el área total A , el
resultado final es, por tanto,

I x =I x ´ + A ∙ dy 2

pág. 12
PRODUCTO 1

Para I y, se puede escribir una expresión similar; es decir,

2
I y =I y ´ + A ∙ dx

Y por último, para el momento de inercia polar, como J C=I x´ + I y ´ y

d 2=dx2 + dy2 , tenemos

J O =J C + A ∙d 2

Ejes girados
A veces es necesario determinar el momento de inercia respecto a unos ejes
que forman un ángulo α con que se emplean normalmente. De modo que si
quisiéramos encontrar el nuevo momento de inercia con respecto a unos ejes
que se establecen en el ángulo α ya mencionado con anterioridad, podríamos
integrar, pero por lo general suele ser más fácil aplicar la ecuación general de
rotación de ejes.
El problema se puede plantear de la siguiente manera:
Si conocemos los valores de Ix, Iy y Pxy respecto de los ejes X, Y, determinar
los valores de Ix, Iy y Puv referidos a unos ejes U, V, inclinados un angulo α en
relación con los ejes X, Y, como se observa en la figura:

Las coordenadas de un elemento de área dA son x, y respecto de los ejes X, Y,

y u, v respecto de los ejes U, V. Las relaciones entre estas coordenadas, que se
obtienen proyectando sobre los ejes U, V, son:

u= y senα+ x cosα v= y cosα−x senα

Por definición de momento de inercia, Iu y Iv, son:

pág. 13
PRODUCTO 1

I u=∫ v dA
2

I v =∫ u dA
2

Sustituyendo v por su valor, la ecuación resulta:

Se tiene la siguiente expresión:

I u=I x co s 2 α + I y sen2 α −P xy sen2 2 α

I v =I x sen 2 α + I y cos 2 α −P xy sen 2 2 α

Sustituyendo las relaciones en la ecuación resulta:

I x+ I y I x + I y
I u= + cos 2 α −P xy sen 2 α
2 2
I x + I y I x −I y
I v= + cos 2 α+ P xy sen 2 α
2 2

De forma que conocidos los valores de las inercias tanto en x como en y las
ecuaciones definidas anteriormente para Iu y Iv nos permiten determinar sus
valores, sin necesidad de realizar una nueva integración, todo respecto de un
nuevo sistemas de referencia girado en un ángulo con respecto al sistema
original.
para el calculo de Puv se utiliza la siguiente expresión:

I x −I y
Puv = sen 2 α + P xy cos 2 α
2

Producto de inercia
Cada elemento diferencial de área dA es multiplicado por el producto de sus
coordenadas. Como consecuencia los productos de inercia pueden ser positivos,
negativos o cero, dependiendo de su posición respecto a los ejes de
coordenadas.

pág. 14
PRODUCTO 1

Por ejem, toda el área se encuentra en el primer cuadrante, el producto de las

coordenadas será siempre positivo y por ende el producto de inercia resultante
también lo será. Si la totalidad del área se encuentra en el segundo cuadrante ya
que cada elemento diferencial poseerá una coordenada Y positiva y X negativa,
el producto de inercia será negativo. De la misma forma para el tercer cuadran,
ambas coordenadas son negativas por lo tanto el producto de inercia será
positivo, y para el cuarto cuadrante un producto negativo.
Cuando se encuentre en medio, este signo dependerá de la distribución de área
en cada cuadrante

El producto de inercia de un área es cero con respecto a cualquier par de ejes, si

al menos uno de ellos es un eje de simetría del área.

pág. 15
PRODUCTO 1

Radios de giro
El radio de giro no es mas que la raíz de el momento de inercia entre el área de
la pieza determinada por la siguiente expresión:

Kx=
√ Ix
A
Ky=
√ Iy
A

Objetivos
Objetivo general
 Desarrollar un programa capaz de encontrar las distintas propiedades
geométricas de forma automática segura y confiable para las figuras
compuestas de L, T, O y Z, que agilizara el diseño de estructuras.
utilizando los conocimientos de los teoremas aprendidos en estática I, II e
informática I, II

Objetivos Específicos
 Recolectar información en teoría de apuntes, libros, internet de los temas
de centroides de gravedad, momentos de inercia con respecto a los ejes
centroidales x, e y, momento polar de inercia, ejes paralelos, ejes girados
y radios de giro de figuras planas compuestas y programación de
algoritmos en exel
 Utilizar programas de computación donde se pueda realizar cálculos
matemáticos matrices y algoritmos, transformando un lenguaje
matemático a un lenguaje informático como también usar programas
complementarios como apoyo para el diseño y presentación del producto.
 Analizar y crear un algoritmo que permita la introducción de datos por un
medio visual a la hoja de cálculos.

pág. 16
PRODUCTO 1

 Realizar un diagrama de flujo para comprobar las funciones, los pasos y

acciones del programa creado.
 Realizar un manual de usuario para el correcto manejo y especificar las
limitaciones que pueda presentar del mismo.

planeamiento del trabajo, sesiones individuales y

grupales, con fechas y hora
El planeamiento de nuestro Producto N° 1 las tuvimos que realizar por medio de
la aplicación ZOOM, en esas sesiones se pusimos de acuerdo de cómo se iba
realizar el procedimiento de nuestro programa.

28 DE SEPTIEMBRE: Esta primera reunión fue después de la clase donde el

docente nos ayudó con algunas fórmulas, luego quedamos para que cada uno
busque sus apuntes de estática 1 ya que no todos llevamos con el mismo
docente, y también empezamos con algunas ideas de cómo se iba realizar
nuestro producto

30 DE SEMTIEMBRE: En horas de clase hicimos una sesión de zoom para ver

nuestros apuntes y vimos que todo tenía relación y decidimos empezar a
calcular las figuras, donde decidimos que cada uno haga una figura para así ver
cual estaba mejor realizado y para poder practicar.

5 DE OCTUBRE: En esta sesión teníamos algunas dudas sobre la figura “z” por
eso incluimos al docente a nuestra reunión para poder despejar esas dudas y así
seguir con los cálculos, esto fue muy agradable ya que todos aportaban y dieron
una opinión a los cálculos.

pág. 17
PRODUCTO 1

7 DE OCTUBRE: Nos reunimos en horas extras de clases para mostrar lo que

cada uno avanzo en los cálculos de las figuras y así quedamos en el diseño para
nuestro programa y también nos repartimos la teoría para poder facilitar el
trabajó y que de esta manera todos aportemos a nuestro producto.

12 DE OCTUBRE: Se reunimos después de clases para ver el avancé de

nuestro producto y ver algunos detalles que faltaban, por otra parte, cada uno
mando la teoría que fue repartida para así unirlo y armar la estructura del
informe.

pág. 18
PRODUCTO 1

14 DE OCTUBRE: Después de clases presentamos nuestro programa al

docente y todo nuestro avance hasta esa fecha.

19 DE OCTUBRE: Ya teniendo las figuras realizadas y la teoría, verificamos

nuevamente los cálculos para no tener ninguna falla, vimos algunos puntos qué
faltaban y empezamos a realizar los detalles del color, presentación y todos los
requerimientos qué nos pedía el docente.

Desarrollo del contenido, el programa de cálculo.

La fundamentación del programa viene dado de simples análisis desde un eje x,y referencial
para así en función a este encontrar en centro de gravedad real de la figura encontrar los
momentos de inercia con respecto a los ejes centroidales x e y, Momento polar de Inercia, Ejes
paralelos, Ejes girados y Radios de Giro de figuras planas.

pág. 19
PRODUCTO 1

En la organización del programa se requiera una descripción visual de cómo será la figura para
saber los datos que se necesitan para el cálculo por lo que se optó por usar AutoCAD para hacer
las 4 figuras.

Para entender la base de desarrollo se utilizó Excel como programa donde formular los
logaritmos de propiedades de las figuras geométricas encontrando primero se introducen los
datos bases de la figura ya sean L, T, O, Z respectivamente.

Estos datos se relacionan a una hoja de cálculo, debido a que las figuras que se necesitan
encontrar datos son compuestas se dividen entre la cantidad de figuras y se les da el nombre de
elementos donde los datos introducidos son vinculados.

Las formulas y logaritmos usados están explicados más a fondo en la página de anexos.

pág. 20
PRODUCTO 1

De esta hoja de cálculos se llega a conclusiones que son puestas en el panel frontal de la figura
donde nos interesa encontrar las propiedades señaladas de encontrar en centro de gravedad
real de la figura encontrar los momentos de inercia con respecto a los ejes centroidales x e y,
Momento polar de Inercia, Ejes paralelos, Ejes girados y Radios de Giro de figuras planas.

Resultados y conclusiones sobre el trabajo

realizado
Resultados:
 se obtuvo un producto final, que complace todas las especificaciones
propuestas por el docente para las figuras transversales comunes en
vigas L,T,O,Z que proporciona resultados, inmediatas, confiables, fáciles
de comprender sobre el calculo de centros de gravedad, momentos de
inercia, momentos polares de inercia, radios de giro y ejes girados.
 Se elaboro un manual de usuario donde se especifica como funciona y los
datos necesarios para el calculo, también se introdujo especificaciones
sobre las restricciones que tiene la misma. Este manual se encuentra en
la carpeta PRODUCTO 1 adjunto a este archivo

Conclusuiones:
 Como conclusión este programa cuenta con una diversa variedad de
figuras que permitirán al usuario agilizar sus cálculos que estos suelen ser
morosos al momento del diseño de estructuras en vigas, ya sea de

pág. 21
PRODUCTO 1

hormigón, madera, metal u otro siendo de fácil manejo y fácil traslado que
no requiere acceso a internet con requerimiento de un computadora o un
celular con aplicación exel
 Se recolecto la información de los apuntes de Estatica 1 y los libros
remonendados de la materia que son: mecánica vectorial para ingenieros,
y resistencia de materiales de los cuales tomaron las formulas para la
creación de logaritmos en el programa
 El programa que se escogio para la programación del producto es de
base Excel para la formulación de algoritmos, con el uso de AutoCAD se
desarrollaron las figuras complementadas con macros para fácil
navegación del producto
 Los algoritmos a seguir se los definio en una hoja de calculo en borrador
luego pasarlo al programa Excel del cual se llego a la conclusión de tener
2 sistemas una hoka de calculo y una interfaz con resultados con las
propiedades de la figura seleccionada
 El manual de usuario se detallaron las restricciones y que temas
referenciales conforma a la figura tomaron y por que se dan estos
resultados en base a como estará compuesta la figura.

Anexos: diagrama de flujo, el programa, pruebas

desarrolladas y certificaciones de que el
programa corre sin restricciones, manual del
usuario y un archivo del producto.

pág. 22
PRODUCTO 1

Diagrama de flujo
INICIO

Seleccion de figura

Introducion de datos

Proceso de elaboración del producto

Se dio una lluvia de ideas para el formato en el que se presentara.

pág. 23
PRODUCTO 1

Prototipo 1 Prototipo 2

Una vez elegido el formato se realiza la presentacion visual de figuras que se

eligio en autocad.

Ya con la presentación se realiza a hacer los logaritmos que se utilizaran para

encontrar las propiedades de la figura indicada.

pág. 24
PRODUCTO 1

Se procede a calcular a mano un ejercicio y comprobar con el programa que lo

realice sin fallas.

Desarrollo del contenido

La fundamentación del programa viene dado de simples análisis desde un eje
x,y referencial para así en función a este encontrar en centro de gravedad real
de la figura encontrar los momentos de inercia con respecto a los ejes
centroidales x e y, Momento polar de Inercia, Ejes paralelos, Ejes girados y
Radios de Giro de figuras planas.
Para entender la base de desarrollo se utilizó Excel como programa donde
formular los logaritmos de propiedades de las figuras geométricas encontrando
primero se introducen los datos bases de la figura ya sean L, T, O, Z
respectivamente.
Estos datos se relacionan a una hoja de cálculo, debido a que las figuras que se
necesitan encontrar datos son compuestas se dividen entre la cantidad de
figuras y se les da el nombre de elementos donde los datos introducidos son
vinculados.
Se procede al cálculo de las áreas de los elementos en la figura ya sean en cm o
mm, teniendo en cuenta las unidades que esté trabajando el sistema, estas
unidades estarán en función cuadrática. El área total se calcula con la sumatoria
de las áreas de los elementos individuales.

pág. 25
PRODUCTO 1

Ya con el conocimiento de los datos bases se procede a calcular los centros de

masa de cada elemento en función a la proximidad que tienen sobre el eje
referencial.
Teniendo la distancia a la que se encuentran los brazos se procede a sacar el
primer momento de área que es la multiplicación del brazo según el eje
referencial por el área, luego se procede a calcula la Inercia total que es la
sumatoria de la Inercia en cada elemento.
Conociendo estos datos se usan las formulas:

Y=
∑ Y ∗A
∑A
X=
∑ X∗A
∑A
De donde se localizaran el centroide real de la figura con respecto al eje
referencial en los ejes x,y.
Con los datos encontrados del centroide se podrá encontrar las Inercias de la
figura compuesta, teniendo ya el centro se procede a calcular los centros de
cada elemento con respecto al centroide de la figura para poder aplicar el
teorema de Steiner y encontrar las Inercias de ahí usando las formulas:
3
B∗h
Ix= + A∗dy 2
12
h∗B3
Iy= + A∗dx 2
12
Se encuentra un resultado para cada elemento y la sumatoria los elementos es
la Inercia total que se encuentra en la figura.
Ya con estos datos el momento de inercia de un área en relación con un eje
perpendicular a su plano es el momento polar de inercia se calcula dada la
fórmula:
J 0=Ix + Iy

De la relación de la Inercia total y el área total de la figura se encuentran los

radios de giro por simple relación que se tiene dada la fórmula:

Kx=
√ Ix
∑A
Ky=
√∑ Iy
A

Ya con todos los datos de fundamento base de la figura relacionada a

encontrarse se calcula la traslación paralela de ejes para el producto de Inercia
de cada uno de los elementos dada la fórmula:

pág. 26
PRODUCTO 1

Pxy= Axy
Pxy=Pxy− A x y
De donde se encuentra el producto de Inercia de cada elemento multiplicando su
área por sus centros respecto al eje referencial, sumándolos para encontrar su
producto total respecto al eje referencial, donde luego se procede a restar el
Producto total de la figura que es el Área total por el eje centroidal compuesto de
los elementos menos el producto total sumado de cada elemento.
Con los Resultados encontrados a lo largo del logaritmo todo concluye para una
ecuación final en necesita este producto de Inercia para encontrar los momentos
de inercia con respecto a ejes Inclinados que es para demostrar la rotación de la
figura compuesta según su centroide y que valores adquirirán las inercias en
diferentes cuadrantes del cual las formulas a usar son:
Ix+ Iy Ix −Iy
Iu= + ∗cos ( 2 ∝ )−Pxy∗Sen(2 ∝)
2 2
Ix + Iy Ix−Iy
Iv= − ∗cos ( 2∝ ) + Pxy∗Sen (2∝)
2 2
De estas fórmulas se encuentran un resultado en función del Angulo que rotara
la figura en torno al centroide las inercias serán cambiadas y un producto final se
encontrara del cual esta formulado como:
Ix−Iy
Iuv= ∗Sen ( 2 ∝) + Pxy∗cos(2 ∝)
2
Ahí concluye el programa al encontrar un producto de Inercia en función del
grado girado la figura.

bibliografía
 RUSSEL. C. HIBBELER (2010). Ingeniería Mecánica- Estática: México
DF, México: Editorial Pearson Education, Págs. 447-484
 BEER, F., JOHNSTON, R., MAZUREK, D., EISEMBER, E., (2010).
Mecánica Vectorial para Ingenieros- Estática México DF, México: Editorial
McGraw Hill, Págs. 220-281.
 FERDINAND L. SINGER, ANDREW PYTEL (2008). Resistencia de
Materiales Cuarta: Oxford University Press- México DF, México: Alfa
omega Grupo Editor, Págs. 502-504
 Momento polar de inercia https://www.youtube.com/watch?v=irZPH76M6bc
 Producto de inercia https://www.youtube.com/watch?v=OtzX0HMj_Is
 Ejes principales https://www.youtube.com/watch?v=_zqnQ_jAU6g

pág. 27
