-MARCO TEORICO

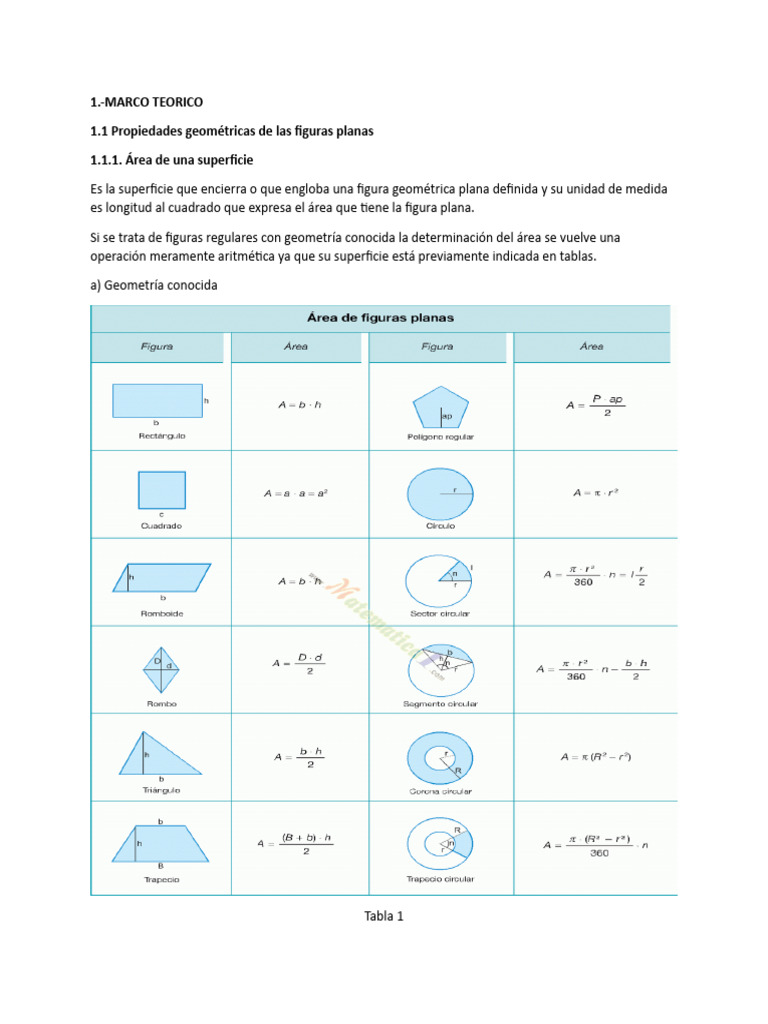

Es la superficie que encierra o que engloba una figura geométrica plana definida y su unidad de medida
es longitud al cuadrado que expresa el área que tiene la figura plana.
Si se trata de figuras regulares con geometría conocida la determinación del área se vuelve una
operación meramente aritmética ya que su superficie está previamente indicada en tablas.
a) Geometría conocida
Tabla 1
b) Geometría Desconocida
c) Geometría Compuesta
Cuando la geometría es compuesta se procede a la sumatoria algebraica de las áreas conocidas más las
desconocidas.
El primer momento de área (también momento estático o de primer orden) es una magnitud geométrica
que se define para un área plana.
M R =∑ ± M C
M R =∑ A ∙ X c =∑ A ∙ Y c
Donde:
M R : Momento Resultante
M c : Momento componente
∑ A : Sumatoria de Áreas
X c: Momento de área respecto al eje y
Cuando se trate de figuras compuestas que pueden resultar de la combinación, de varias formas
geométricas cuyos centroides son conocidos se puede determinar el centroide la figura compuesta de la
siguiente manera:
Paso 1.- Se descompone la figura en formas geométricas simples cuyos centroides se reconocen de
antemano, luego se numera las áreas divididas y se determina las superficies parciales y el área total de
la superficie compuesta. Si el área de es un hueco o un agujero esa área es “negativa”.
Paso 2.- Se colocan ejes de referencia (x, y) a partir de los cuales se establece los ejes centroidales de
cada figura subdivida y se hacen todas las acotaciones correspondientes o medidas pertinentes para la
aplicación del primer momento de área.
Paso 3.- Se determinan las coordenadas centroidales x , y aplicando el concepto de que el momento de
estático del área total es igual a la sumatoria de los momentos estáticos en cada área componente
respecto a los ejes referenciados.
El centroide de área está referido a una figura plana y se define como el punto que se constituye en el
centro geométrico de una figura plana que está en estudio. Si consideramos que una figura plana con un
cierto espesor se convierte en un cuerpo o volumen y si conocemos su peso específico de material
constituyente cada una de sus partículas se constituye una en una fuerza.
M x =∫ y ' ∙ dA
'
Momento de Inercia.- Al segundo momento de área con respecto a un eje en particular de referencia se
lo denomina momento de Inercia y se lo simboliza con la letra “I” con respecto a un eje en particular de
referencia.
“Momento de Inercia también se puede definir como una propiedad geométrica de una figura plana
que nos indica la capacidad de esa sección transversal para resistir a esfuerzos de flexión.”
I x =∫ y ' ∙dA
' 2
I y =∫ x ' ∙dA
' 2
Momento Polar de Inercia. – Si formulamos el segundo momento de área con respecto al polo (el
centroide de área), ósea la intersección de ejes centroidales habremos determinado el momento polar
de inercia que se simboliza con la letra “J” teniendo una aplicación fundamental en el análisis y diseño al
esfuerzo de torsión.
“Momento polar de inercia también se puede definir como una propiedad geométrica de una figura
plana que nos indica la capacidad que tiene la figura plana para oponerse a ser torsionada.” [ l 4 ]
i
I =Momento polar de inercia=z ∙ z ∙ dA=∫ z ' ∙ dA
' ' 2
I =∫ (¿ x ' + y ' )∙ dA ¿
2 2
I =∫ x ' ∙ dA +∫ y ' ∙ dA
2 2
' '
J o =I =I x + I y ⇒ TORSIÓN
Radio de Giro. - El radio de Giro se simboliza generalmente con la letra “r” y se define matemáticamente
como la raíz cuadrada del momento de inercia dividido el área.
r=
√ I
A
; [l ]
Esta propiedad geométrica tiene mucha importancia en el análisis y diseño de elementos estructurales
sometidos a compresión como es el caso de las columnas y barras de cerchas sometidas a compresión.
“Nos da referencia de la tendencia que tiene un elemento sometido a compresión al pandeo (flexión
lateral)y en otras palabras nos muestra la capacidad de resistir al pandeo”
Los momentos de inercia se determinan con respecto a ejes concretos y pre establecidos. En algunas
aplicaciones de diseño estructural es necesario conocer los ejes específicos en los cuales los momentos
de inercia son máximos y mínimos o también es necesario establecer los momentos de inercia para ejes
inclinados y entonces casos se hace conocer primero el producto de inercia de la figura plana.
El producto de inercia “P” es el segundo momento de área con respecto de ambos ejes coordenados y
puede ser cantidad positiva o negativa o también ser igual a cero de acuerdo a los cuadrantes de las
áreas componentes.
Por analogía a lo establecido para momentos de inercia de ejes paralelos se tiene la siguiente expresión
para producto de inercia.
y=( y ' + dy )
'
x=( x +dx )
Ix=( y ' ∙ y ' ) dA=∫ y ' 2 dA=∫ ( y ' + dy)2
2 2
Ix '=Ix G + dy ∙ A Iy '=Iy G + dx ∙ A
Teorema de Steiner para producto de Inercia (ejes paralelos)
'
P xy =P x y ' +dy ∙ dx ∙ A
Tabla 2
1.1.6 Ejes y momentos principales de inercia
Se describen cálculos clásicos para determinar ejes y momentos principales de inercia de un cuerpo, y se
demuestra que se pueden realizar cálculos con el mismo propósito mediante la aplicación del Cálculo
Tensorial, la Teoría Espectral y el Algebra Lineal.
Esto permite justificar los términos del título del trabajo constituye una extensión del modelo tensorial a
la estática, que en correspondencia con los elementos que lo definen y según analogías con otras
aplicaciones a la mecánica dan lugar a introducir la noción de tensor de inercia de un cuerpo. Bien
interpretado, el modelo puede contribuir a cambios importantes en la enseñanza del álgebra en la
Ingeniería.
Los cálculos de ingeniería en la actualidad incluyen entre sus tendencias la aplicación de técnicas
numéricas, métodos de aproximación y medios automatizados de cálculo de alta resolución que
responden a una necesidad real del desarrollo de la ciencia y la tecnología
1.2.- Instrumentación
Una hoja de cálculo es lo que utilizaban los contadores para llevar registros, esto se utilizaba mucho antes
de que aparecieran las computadoras. Las hojas de cálculo en programas informáticos aparecieron desde
la década de 1960 y fueron desarrolladas para simular las hojas de trabajo contables, que se utilizaba en
ese entonces y de esa manera automatizaban el trabajo contable.
Cálculo de Propiedades Geométricas
Las propiedades geométricas que se pueden calcular para las figuras planas incluyen el área, el centroide,
los momentos de inercia, entre otros.
2. Planeamiento del trabajo. –
2.1 Plan Actividad
8 Presentación 02/10/23
MARCO PRÁCTICO
2.3 REQUERIMIENTO EQUIPOS E INSUMOS
Para dará conocer los materiales equipos e insumos se realizó una tabla con todas las especificaciones que
se usaron.
Detalles finales
Hojas Bs 0.20 bs 50 10 bs
Bolígrafo Bs 2 bs 10 20 bs
Borrador Bs 1 bs 4 4bs
Laptops Bs X bs 3
Computadoras Bs X Bs 2
USB Bs 50 bs 1 50 bs
2.5 PRESUPUESTOS
