4AM1
Procedimientos constructivos y costos II

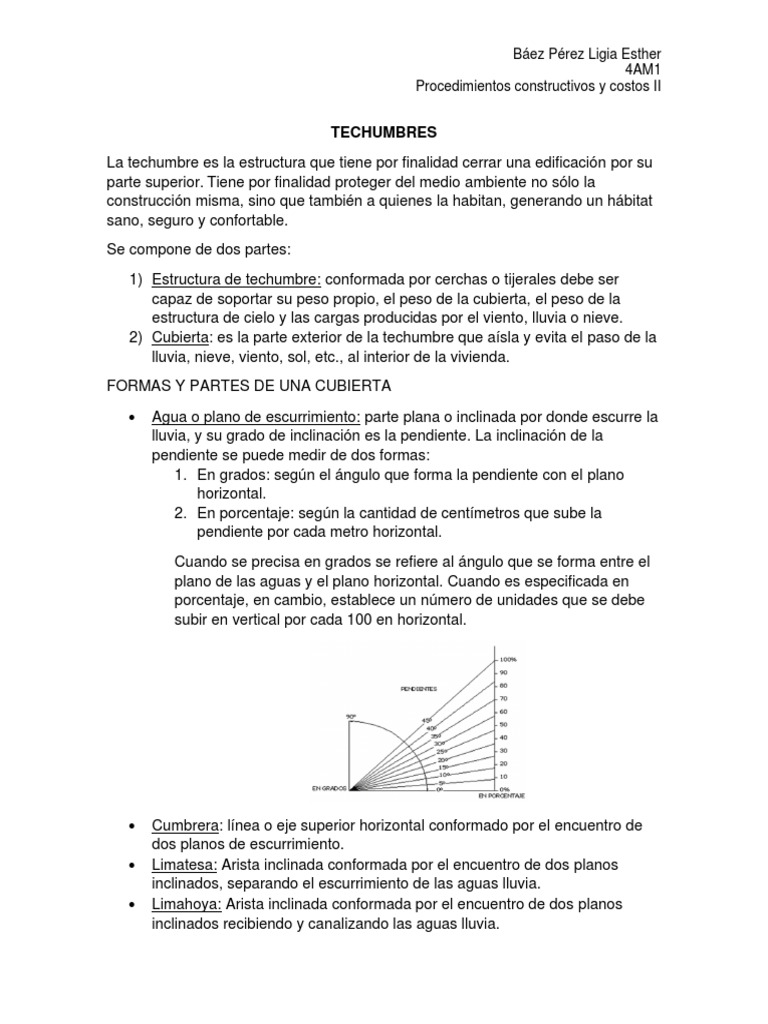

TECHUMBRES
La techumbre es la estructura que tiene por finalidad cerrar una edificación por su
parte superior. Tiene por finalidad proteger del medio ambiente no sólo la
construcción misma, sino que también a quienes la habitan, generando un hábitat
sano, seguro y confortable.
Se compone de dos partes:
1) Estructura de techumbre: conformada por cerchas o tijerales debe ser
capaz de soportar su peso propio, el peso de la cubierta, el peso de la
estructura de cielo y las cargas producidas por el viento, lluvia o nieve.
2) Cubierta: es la parte exterior de la techumbre que aísla y evita el paso de la
lluvia, nieve, viento, sol, etc., al interior de la vivienda.
FORMAS Y PARTES DE UNA CUBIERTA
• Agua o plano de escurrimiento: parte plana o inclinada por donde escurre la
lluvia, y su grado de inclinación es la pendiente. La inclinación de la
pendiente se puede medir de dos formas:
1. En grados: según el ángulo que forma la pendiente con el plano
horizontal.
2. En porcentaje: según la cantidad de centímetros que sube la
pendiente por cada metro horizontal.
Cuando se precisa en grados se refiere al ángulo que se forma entre el
plano de las aguas y el plano horizontal. Cuando es especificada en
porcentaje, en cambio, establece un número de unidades que se debe
subir en vertical por cada 100 en horizontal.
TIPOS DE TECHUMBRE
Las techumbres se clasifican según su forma y la cantidad de superficies planas o
aguas que estas posean.
Báez Pérez Ligia Esther
4AM1
Procedimientos constructivos y costos II
Báez Pérez Ligia Esther
4AM1
Procedimientos constructivos y costos II
MATERIALES PARA CUBIERTAS
Nota: Actualmente las láminas de asbestos han sido reemplazadas por otras
naturales y artificiales.
Lámina de fibrocemento: láminas fabricadas a base de fibras sintéticas y/o
minerales, cemento y aditivos.
Espesores: 1.4mm
Colores: blanco, cristal, Opalino, Bronce, Verde, Gris, Azul, Gris Metalizado y Verde.
Transmisión de luz blanco 55% cristal 80%
Tamaño en lámina: Ancho 1.07m / Largos 2.44 3.05, 3.66, 4.88, 6.10, 7.32m
Báez Pérez Ligia Esther
4AM1
Procedimientos constructivos y costos II
Lámina de policarbonato: lámina conformada por acrílico, poliéster y reforzada con
fibra de vidrio.
Báez Pérez Ligia Esther
4AM1
Procedimientos constructivos y costos II
Lámina de acero esmaltado: láminas galvanizadas o electrocincadas prepintadas y
con capa de esmalte de última generación. Resistente a la corrosión, flexible y de
acabado atractivo.
Báez Pérez Ligia Esther
4AM1
Procedimientos constructivos y costos II
Báez Pérez Ligia Esther
4AM1
Procedimientos constructivos y costos II
Lámina de acero inoxidable: lámina con aleaciones de hierro, cromo y carbono, que
en ocasiones se complementan con otros elementos, fundamentalmente el níquel.
Es la adición de cromo la que le confiere a estos aceros el carácter de inoxidable.
Las laminadas en caliente, tienen por lo general espesores variables entre 3 mm y
40 mm con anchuras hasta de 3.000 mm y longitudes de entre valores inferiores a
2.000 mm hasta incluso 12.000 mm.
Báez Pérez Ligia Esther
4AM1
Procedimientos constructivos y costos II
20 cm
AU-610 AU-680
VIGA CANAL DE
Sistema de engargolado mecánico
APOYO
25 cm que garantiza hermeticidad
y sellado.
15cm
5cm
61cm
TIPOS DE CUBIERTAS
TIPO CUBIERTA AUTOPORTANTE
PROARCO ®
Construcciones S.A.S
ANCLAJE EN OBRA CIVIL
CUBIERTA AUTOPORTANTE
POLIARKIT
CUBIERTA AUTOPORTANTE VIGA CANAL
POLIARKIT EN ACERO
VIGA CANAL
CONCRETO
GRADOS DE INCLINACIÓN
C
B Nota: El contratante deberá realizar todas las obras civiles requeridas para la colo-
30-35
ALETA DE APOYO cación de la cubierta, incluida la viga canal de apoyo. Poliarkit, no se hace responsa-
ble por estas obras civiles realizadas por el contratante o cualquiera de sus asocia-
dos, en especial, lo referente a la cimentación.
VIGA CANAL
CONCRETO O METÁLICA
-Los datos suministrados son recomendaciones y no somos responsables de su
uso, el calculista e ingeniero de su proyecto es responsable.
CALIDAD NORMA Fluencia (Mpa) MIN Resistencia Max. (Mpa) MIN % Alargamiento MIN
COLOR
SUPERIOR*
INFERIOR
AZUL PROARCO VERDE AMARILLO PLATA PURO BLANCO ALMENDRA GRIS CLARO
*sujeto a disponibilidad y por pedido especial por compras mayores a 3.500m2.
PROARCO ®
Construcciones S.A.S
Báez Pérez Ligia Esther
4AM1
Procedimientos constructivos y costos II
SISTEMAS DE FIJACIÓN
Pernos: se utilizan principalmente en cerchas que van a quedar a la vista. Los
planos de cizalle son atravesados perpendicularmente en la unión y quedan
solicitados preponderantemente en flexión, induciendo sobre la madera tensiones
de aplastamiento. Se deben considerar el diámetro del perno, sus distanciamientos
mínimos a los bordes y distanciamiento entre pernos, dependiendo del tipo de unión,
sea traccionada, comprimida o de momento. Los pernos utilizados en uniones
estructurales deben llevar golillas, de preferencia arandelas cuadradas, ya que tiene
mayor resistencia al incrusta miento en la madera. Las uniones apernadas son más
flexibles que las clavadas, aspecto relevante de considerar al momento de diseñar
para evitar corrimientos exagerados en los nudos.
Báez Pérez Ligia Esther
4AM1
Procedimientos constructivos y costos II
Placas de contrachapado fenólico estructural: se consideran para uniones las
placas de tableros contrachapados fenólico, de un mínimo de 5 chapas y un espesor
que debe fluctuar entre 3D y 4D (D= diámetro del clavo), los tableros de hebras
orientadas, resistentes a la acción de la humedad, cuyo espesor esté entre los 3D
a 4,5D y las planchas de acero de al menos 2mm de espesor.
■Proveedores Registrados ■Referencias Técnicas ■Fichas Técnicas ■Artículos Destacados ■Links de Interés
Proceso de instalación
• Instale la plancha con la protección filtro UV hacia • Una vez instalada la plancha, retire el film protec-
el exterior. tor de filtro UV. Para la limpieza utilice un paño hú-
medo y jabón neutro.
Espesores Dimensiones
Tipo Colores
[mm] [m]
Traslúcido
• Si necesita unir planchas, utilice el perfil H disponi- Danpalon Bronce 6 - 8 - 10 y 16 0.60 x 12
ble en los distintos espesores. Opal
Traslúcido
4 - 6 - 8 - 10 1.05x2.9 - 2.1x5.8 -
Polygal Bronce
y 16 2.1x8.7 - 2.1x11,6
Opal
Verde
Sunopak 0,8 1.26x3 - 1.26x5.5
Burdeo
• Selle los alvéolos superiores con Cinta Filter Tape DV4 Transparente 1 -
y luego con el perfil U o el cubre zócalo. No selle
los alvéolos con silicona.
Para conocer los Puntos de venta y Distribución de es-
tos productos, por favor contáctenos al teléfono (56-2)
392 0000 o bien a www.dvp.cl.
DVP
Declara que toda la información contenida en la presente Ficha Específica es verídica y corresponde a la documentación entregada a la
Corporación de Desarrollo Tecnológico para estos efectos.
P● 15 FICHAS TÉCNICAS
■Proveedores Registrados ■Referencias Técnicas ■Fichas Técnicas ■Artículos Destacados ■Links de Interés
PVC Palruf
Accesorios de instalación
Iron 76 0,8 - 1,5 1,5 - 11,6
TOPE PLANCHA ONDULADA
Abestos
El tope de plancha es necesario para la instalación de PVC ondulado, ya ,09 - 2,0 1,5 - 6,0
1772
que mantiene la onda y le da una mejor terminación de instalación.
0,8 - 1,0
3° Standard 1,5 - 11,6
- 1,3
CUMBRERA ONDULADO
American
1,8 - 4,5 1,5 - 11,6
4.2°2
American
2,0 1,5 - 11,6
2.6°2
1,1 - 1,3
Big 62 1,5 - 6,0
- 2,0
La cumbrera de policarbonato es el producto ideal para darle la mejor Astoria 2.6°2 2,2 1,5 - 6,0
protección y terminación a su techo.
Industrial
1,8 - 3,0 1,5 - 6,0
01002
SELLO COMPRIBAND
0.90 x 3.5 m
0.90 x 3,0 m
Medidas Disponibles 0.90 x 2.5 m
0.90 x 2,0 m
Color Transparente
Espesor 0,8 mm
Peso 1,26 m2 kg/m2
DVP
Declara que toda la información contenida en la presente Ficha Específica es verídica y corresponde a la documentación entregada a la
Corporación de Desarrollo Tecnológico para estos efectos.
P● 23 FICHAS TÉCNICAS
■Proveedores Registrados ■Referencias Técnicas ■Fichas Técnicas ■Artículos Destacados ■Links de Interés
Madera
Ancho Total
• Usar madera seca (contenido de humedad según 1100 980 940
[mm]
NCh 1198), cepillada, sin nudos y derecha.
• La escuadría mínima es 2´´ x 2´´. Ancho Útil
• La distancia entre las cerchas ó tijerales y arriostra- 1050 940 900
[mm]
miento debe ser de acuerdo a la norma NCh 1198.
Metal Largo Total
610 1180 600
• Usar perfiles estructurales de fe galvanizado de mí- [mm]
nimo 0.85 mm. de espesor, en caso de usar perfiles Largo Útil
galvanizados de menor espesor, emplear como fija- 460 1040 450
[mm]
ción gancho tipo “J”.
Fijaciones Espesor [mm] 4 5 5
Dependiendo de la estructura de soporte de las tejas
Campanario, se deben emplear las fijaciones corres- Peso [kg] 5,4 16,7 5
pondientes. Para información detallada de instalación
consulte los manuales.
Rendimiento
2,1 1,02 2,47
[u/m2]
Recomendaciones de Manipulación y rojo, arcilla,
Almacenamiento Colores
verde funda-
rojo, arcilla
rojo, arcilla,
verde funda-
dor, negro (a
dor, negro
Las tejas Campanario de Pizarreño deben almacenar- pedido)
se bajo techo en forma horizontal, en una cantidad no
mayor a 100 unidades sobre una superficie plana y Para conocer nuestros puntos de venta y distribución,
firme, de preferencia utilizando los mismos pallets con o bien cotizar nuestros productos en línea, por favor
que se despacharon de fábrica. Nunca almacenar en visite nuestro sitio web o al teléfono (56-2) 391 2401.
forma vertical o inclinada. Es conveniente disponer de
una bodega cerrada y proteger las rumas con una fun-
da de polietileno, para evitar que las tejas acumulen
polvo. Las tejas Campanario deben transportarse en
forma cuidadosa, evitando golpes.
PIZARREÑO
Declara que toda la información contenida en la presente Ficha Específica es verídica y corresponde a la documentación entregada a la
Corporación de Desarrollo Tecnológico para estos efectos.
P● 27 FICHAS TÉCNICAS
■Proveedores Registrados ■Referencias Técnicas ■Fichas Técnicas ■Artículos Destacados ■Links de Interés
CAP
Declara que toda la información contenida en la presente Ficha Específica es verídica y corresponde a la documentación entregada a la
Corporación de Desarrollo Tecnológico para estos efectos.
