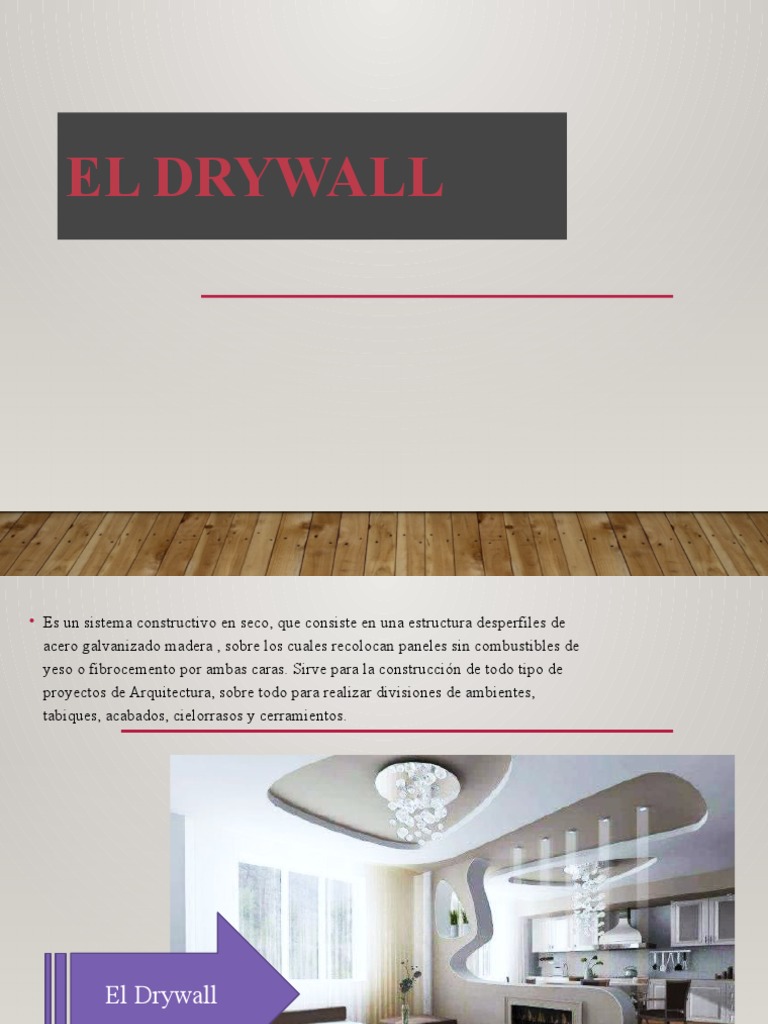

EL DRYWALL

• Es un sistema constructivo en seco, que consiste en una estructura desperfiles de

acero galvanizado madera , sobre los cuales recolocan paneles sin combustibles de
yeso o fibrocemento por ambas caras. Sirve para la construcción de todo tipo de
proyectos de Arquitectura, sobre todo para realizar divisiones de ambientes,
tabiques, acabados, cielorrasos y cerramientos.

El Drywall
 PROPIEDADES

NO
ANTI
ACÚSTICO TÉRMICO INFLAMABL
SÍSMICO
E
• El sistema Drywall es • Su conductividad • En este sistema • Las placas de yeso
calificado por térmica de las placas constructivo, el tabique o fibrocemento son
la ASTM en su proceso de yeso o fibrocemento es muy ligero, en los materiales no
E90-75, como un tienen una conducción sismos o frece mayor combustibles, no
material altamente baja referente a otros seguridad que un contribuyen a la
acústico. materiales tabique tradicional propagación
(albañilería) y combustión.
 HISTORIA

• CREACIÓN: Hace 101 años, en 1916 por la United States Gypsum

Corporación (USG),
• FUNCIÓN ORIGINAL: Proteger hogares de incendios rurales.
• En 1921 USG comercializo el drywall como paredes a prueba de
fuego y además "no perdías tiempo en preparar materiales, en
replantear tu proyecto , o en esperar a que la construcción seque". Ya
que tan pronto como el profesional concluya la instalación, podías
mudarte inmediatamente.

• A mediados del siglo pasado la popularidad de los paneles de yeso
realmente se acelero; tras la post-guerra estadounidense, y la falta de dinero
para construir casas nuevas, la mejor opción era una construcción rápida y
rentable y entre todas las opciones la mejor siempre fue el Drywall.
•  Hoy en día, los beneficios mas notables de la construcción en drywall
siguen siendo el hecho de que es mas barato y es mas simple de usar,
gracias a su flexibilidad, velocidad de construcción y aislamiento térmico,
además mencionar su facilidad de construcción en comparación a los
métodos tradicionales de concreto o madera...
 COMPOSICIÓN

 1.Placa de roca de yeso .

2. Parantes metálicos o perfiles de acero galvanizado, las
instalaciones eléctricas, sanitarias, teléfono, etc. pasan por los
agujeros que presenta el parantes .
3. Riel metálico o perfiles de acero galvanizado
4. Fijación al piso
5. Tornillo de fijación entre metales
6. Tornillo de fijación entre placa y metal.
7. Cinta para juntas
8. Masilla do de la junta
9. Cerámico o Mayólicas
10. Pegamento para cerámico
11. Sellado entre el piso y el muro
https://www.youtube.com/watch?v=XD6Ie--kN5I
 COMPONENTES DEL
SISTEMA

• Placa de roca de yeso.-conformado por un núcleo de roca

de yeso bihidratado ,cuyas cara son revestidas con papel
tratado especial de fibra celulosa altamente resistente,
algunas a la humedad o al fuego. Son mas usadas en la
parte interna de la edificación de medidas estándares.
  b) Placa de Fibrocemento.-esta
compuesta por una mezcla homogénea
de cemento, sílice cristalina y fibras
de celulosa, dimensionalmente
estable, es el producto de realizar el
fragüe del cemento en un horno de
autoclave, . Usada en
exteriores(fachadas) o en interiores
donde se requiere resistencia a fuertes
impactos o resistencia ala humedad.
 La estructura metálica esta conformada por
perfiles de acero galvanizado, los parantes de uso
vertical y los rieles de uso horizontal ubicados en
el inferior y superior de los pasantes, sus
espesores y dimensiones(sección) de penderá del
diseño estructural que se efectué, son sujetados
contornillos entre si y fijados al piso, pared o
techo, conformando la estructura del Drywall.

Perfiles de acero
galvanizado
 A. Parante de acero galvanizado Usos:
compuesto por dos alas de longitud, Forma parte
del bastidor al que se 38mm y por un alma de
longitud variable: 38 atornillará la placa en
tabiques y cielos mm, 64 mm ó 89 mm. rasos. En
cielos rasos suspendidos puede el paso de
tuberías. utilizarse también como viga maestra y
fijación de los tornillos autorroscantes (T1). Se
proveen en largos standard de 2.44 m, 3.05 m y
3.66 m, según fabricante.
 B. Riel
Elemento de colocación horizontal de acero
galvanizado compuesta por dos Usos: alas de
igual longitud de 25 mm y por un alma de
longitud variable: 39 mm, 65 ó 90 mm. Se
proveen en largos estándar de 3.00 m y medidas
especiales a pedido.
Usos: Perfil guía, que junto con los parantes
formará el bastidor sobre el cual se atornillará la
placa. Se fija a los pisos, losas y/o paredes

C. Perfil Omega
Perfil de sección trapezoidal
construido en acero
galvanizado de 60 x 22 mm.
Se provee en largos estándar
de 3.00 m. Usos: Se lo utiliza
como clavadera en cielo rasos
a estructura. aplicados y
revestimientos de muros.
 D. Esquinero Usos: Útil para cubrir cantos
cuando forman ángulos salientes diferentes a 90
grados. Esquinero de metal galvanizado ó vinil
de 32 x 32 mm. con arista redondeada y ángulo
ligeramente inferior a 90 grados, con
perforaciones para clavado y penetración de la
masilla. Se proveen en largos estándar de 2.44
m. y 3.05 m. Los esquineros de vinil pueden ser
rectos o curvos.

E. Perfil “J” El perfil

“J” de metal
galvanizado o de vinil
de 1/2” es una funda
para el acabado de la
plancha.
F. Bruña perimetral (Z) G. Bruña panel
FIJACIÓN Y ANCLAJE
ELEMENTOS DE ACABADO
 Cinta de malla autoadhesiva
Elemento de acabado formado
por una banda de malla
autoadhesiva de fibras de vidrio
cruzadas. Usos: Sus
características autoadhesivas la
hacen especialmente útil para
reparaciones de la placa.

Cinta flexible metálica y cinta flexible

plástica Elementos de acabados
formados por una cinta flexible
metálica o por una cinta flexible
plástica.
ACCESORIO COMPLEMENTARIO

Lana de poliéster
Lana de fibra de vidrio
PROCESO CONSTRUCTIVO

Nivel de manguera, cordel y

A. TRAZADO
plomada

B. COLOCACIÓN DE Se colocan los rieles en forma

RIELES horizontal

C. COLOCACIÓN DE Se ensamblan en los rieles cada 0.61 m y se fijan entre sí

PARANTES con tornillos pan o wafer
tabiquería
 Tabique y cielos rasos
curvos
Para el armado de cielos
rasos curvos rigen los
mismos parámetros.
La estructura se realiza
separando los parantes cada
15 ó 20 cm, el riel y la placa
se curvan en obra.
 PESO DE PLACAS

PESO DE ELEMENTOS
ESTRUCTURALES
METRADO
COSTOS Y PRESUPUESTOS
HERRAMIENTA
S
• Durabilidad o vida útil
Su durabilidad, esta
dada por sus principales
componentes o insumos
• Recuperable
Los expertos o
especialistas técnicos,
aseguran que pueden
recuperar hasta el60% del
material para ser usados
nuevamente
CUADRO COMPARATIVO DE VENTAJAS DE DRYWALL Y MAMPOSTERIA

DRYWALL MAMPOSTERIA
ventajas ventajas

Propiedades antisísmicas gracias al Apta para todo riesgo sísmico

Poco peso estructural

Ayuda al medio ambiente al no consumir recursos de la Pr su rigidez, genera daños secundarios menores
naturaleza en su etapa final de instalación

Poco peso en las estructuras y construcción liviana El sistema permite una reducción en los desperdicios de los
materiales

Facilidad en reparaciones Genera fachas portantes

Facilidad de instalación y reparación de redes sanitarias y Es apta para construcciones en alturas grandes
eléctricas
 CUADRO COMPARATIVO DE DESVENTAJAS DE DRYWALL Y
MAMPOSTERIA

DRYWALL MAMPOSTERIA
desventajas desventajas

Requiere de mano de obra calificada para su instalación Genera demasiada carga a la estructura

No es resistente a golpes directos Requiere de revestimiento

En el reciclaje solo rescata el 60m Complejidad para la reparación de instalaciones

En el caso de las paredes donde se usaron lana de vidrio no

se cambian de cada dos años puede producir cáncer
 DRYWALL EN EL PERÚ EN LA ACTUALIDAD

https://www.youtube.com/watch?v=q1F2D_zRBxs
 CONCLUSIONES
El Drywall es un material que
ha revolucionado nuestros
sistemas constructivos
convencionales, debido
principalmente a su sistema
constructivo moderno
sumamente dúctil e ideal para
edificaciones antisísmicas en
sus beneficios tenemos:
mayor economía, más rápido
de instalar, mayor resistencia
sísmica, se logran mejores
acabados, gran resistencia al
fuego, menos empleo de
mano de obra, no es atacado
por hongos, termitas o
polillas.
