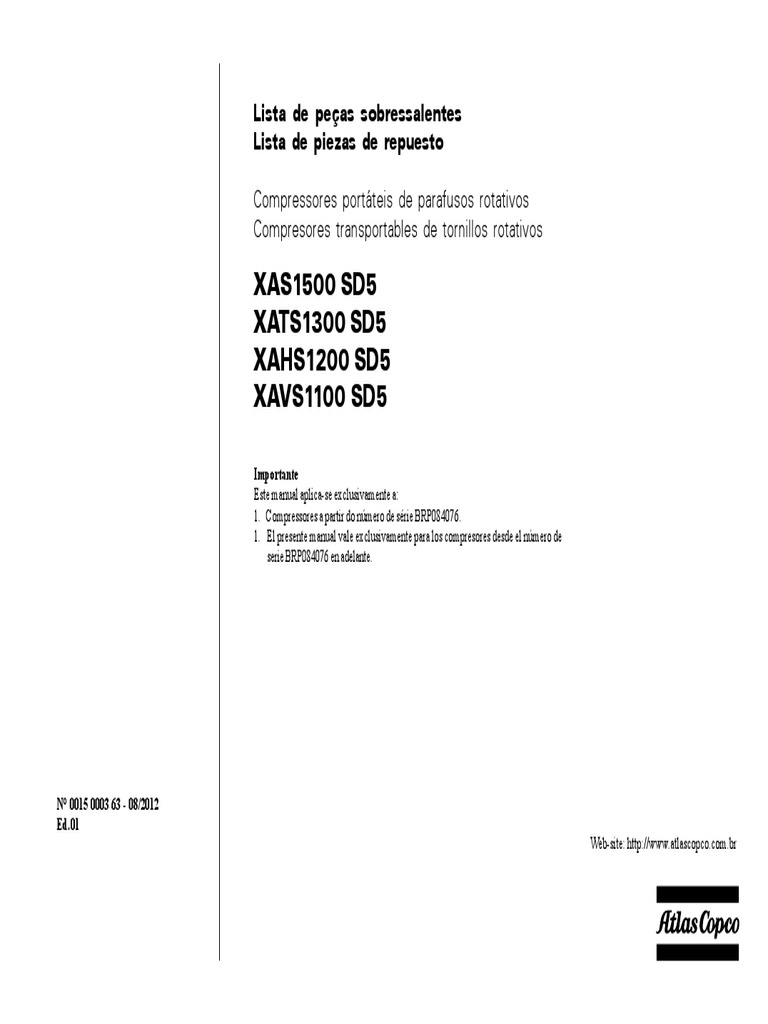

Lista de peças sobressalentes

Lista de piezas de repuesto

Compressores portáteis de parafusos rotativos

Compresores transportables de tornillos rotativos

XAS1500 SD5
XATS1300 SD5
XAHS1200 SD5
XAVS1100 SD5

Importante
Este manual aplica-se exclusivamente a:
1. Compressores a partir do número de série BRP084076.
1. El presente manual vale exclusivamente para los compresores desde el número de
serie BRP084076 en adelante.

N° 0015 0003 63 - 08/2012

Ed. 01
Web-site: http://www.atlascopco.com.br
 Como usar seu catálogo Cómo usar su catálogo

Leia o índice com atenção Lea el índice con atención

1. Explicação sobre as colunas A, B, C, D 1. Explicación sobre las columnas A, B, C, D

Descrição Designación

Coluna A Columna A
1028218500 Código da peça 1028218500 Código de la pieza
--- Veja lista separada (consultar o índice) --- Véase lista aparte (consultar el índice)
*** Não é vendida separadamente *** No es vendida por separado

Coluna B Indicações sobre Conjuntos e Subconjuntos Columna B Indicaciones sobre Conjuntos y Subconjuntos

Ex. Ejemplo
Ref. A B Ref. A B
1 1613 2185 80 1 1613 2185 80
2 2989 0049 01 • 2 2989 0049 01 •
3 1613 2185 00 • 3 1613 2185 00 •
4 1613 2185 01 •• 4 1613 2185 01 ••
1 contém 2 e 3 1 contiene 2 y 3
3 contém 4 3 contiene 4

Coluna C Notas ao pé da lista Columna C Notas al pie de la lista

1 Peças usadas somente em um produto (quando o catálogo 1 Piezas usadas solamente en un único producto (cuando
abranger vários produtos) el catálogo abarque varios productos)
Ex. Ejemplo

Ref. A B C Ref. A B C
10 1028 5032 03 1 10 1028 5032 03 1
1028 4712 00 2 1028 4712 00 2
1) XAS1500 SD5 1) XAS1500 SD5
2) XAV1100 SD5 2) XAV1100 SD5

Coluna D Columna D
5 Quantidade de peças 5 Cantidad de piezas
2m Comprimento (guarnição, fio, etc.) 2m Longitud (guarnición, conductor, etc.)
CN Usar conforme necessário (tubo de cobre, fio, etc.) CN Usar según la necesidad (tubo de cobre,conductor, etc.)

Coluna Descrição Columna Designación

Nome ou especificação da peça Nombre o especificación de la pieza

A Atlas Copco Compressores poderá alterar este catálogo sem prévio aviso.
Sujeito a alteraciones sin previo aviso.
3
ÍNDICE

Kit de serviço Regulador de velocidade Ventilador

Juego de servício ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 6 Unidad de accionamiento ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 24 Ventilador ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 52
Refrigerante do motor Sistema de combustível Eixo do ventilador
Refrigerante del motor ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 7 Sistema de combustible ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 26 Eje del ventilador ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 54
Óleo do motor Chassi e suportes com skid Sistema de óleo
Aceite del motor ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 8 Bastidoe y soportes con skid ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 28 Sistema de aceite ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
56
Óleo do compressor Paineis laterais e teto Sistema de regulagem
Aceite del compresor ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 9 Paneles laterales y techo ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 30 Sistema de regulación ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
58
Kit de serviço do elemento Portas Sistema elétrico
Kit de servício del elemento ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 10 Puertas ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 32 Sistema eléctrico ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 60
Kit de serviço da válvula de retenção de óleo Defletores Adesivos
Kit de servício de la válvula de retención de aceite ○ ○ 11 Deflectores ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 34 Etiquetas ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
62
Kit de serviço elemento separador óleo Painel de controle Opcional - Chassi e suportes com rodeiro
Kit de servício elemento separador de aceite ○ ○ ○ ○
12 Panel del control ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 36 Opcional - Bastidor y soportes con tren
de aterrizaje ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
64
Kit de serviço - Pastilha de freio Instrumentos de controle
Juego de servício - Zapata del freno ○ ○ ○ ○ ○ ○ ○ ○ ○
13 Instrumentos de control ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 38 Opcional - Corta faíscas - Saída de gases de escape
Opcional - Amortiguador de chispas - Salida de gases
Elemento compressor e acionamento Válvula de regulagem de escape ○ ○ ○ ○ 66 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

Elemento compresor y accionamiento ○ ○ ○ ○ ○ ○ ○ ○ 14 Válvula de regulación ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 40

Opcional - Rodeiro
Válvulas Motor, acoplamento e suportes Opcional - Tren de aterrizaje ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 68
Válvulas ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 16 Motor, acoplamiento y soportes ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 42
Opcional - Aftercooler + WSD
Válvula de retenção de óleo Entrada de ar motor/compressor Opcional - Aftercooler + WSD ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 70
Válvula de retención de aceite ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 18 Entrada de aire motor/compresor ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 44
Opcional - Aftercooler + WSD + Filtro DDx/PDx
Válvula de admissão Saída de gases de escape Opcional - Aftercooler + WSD + Filtro DDx/PDx 72
Salida de gases de escape 46
○ ○

Válvula de admisión ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 19 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○

Opcional - Aftercooler + WSD + Filtro PDx/QDx

Reservatório de óleo Saída de ar do elemento Opcional - Aftercooler + WSD + Filtro PDx/QDx ○ ○ ○
74
Depósito de aceite ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 20 Salida de aire del elemento ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 48
Válvula de pressão mínima Radiadores e tubos
Válvula de presión mínima ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 22 Refrigeradores y pipas ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 50
5
KIT DE SERVIÇO
KIT DE SERVÍCIO

Ref. A B C D Descrição Designación

1028 8536 01... ... ... 1... Kit manutenção 250 hs Kit manutención 250 hs
1028 8536 03... •... ... 1... Filtro de óleo do motor Filtro de óleo do motor
1028 8536 04... •... ... 1... Filtro de combustível Filtro de combustible
1028 8504 46... •... ... 1... Elemento filtrante Elemento del filtro

1028 8536 07... ... ... 1... Kit manutenção 1000 hs Kit manutención 1000hs
1028 8536 01... •... ... 1... Kit manutenção 250 hs Kit manutención 250 hs
1028 8105 05... •... ... 4... Elemento filtro de ar primário Elemento filtro de aire primario
1028 8105 10... •... ... 4... Elemento filtro de ar secundário Elemento filtro de aire secundario
1202 8040 02... •... ... 3... Filtro de óleo e elemento Filtro de aceite e elemento
1028 8630 91... •... ... 1... Kit manutenção elemento separador de óleo Kit manutención elemento separador de aceite
0661 1000 44... •... ... 1... Arruela Arandela
066 1 1000 45... •... ... 1... Arruela Arandela

1028 8536 14... ... ... 1... Kit manutenção 2000 hs Kit manutención 2000hs
1028 8536 07... •... ... 1... Kit manutenção 1000 hs Kit manutención 1000hs
1028 8536 13... •... ... 1... Correia do motor Correa motor
0367 0100 52... •... ... 2... Correia ventilador Correa ventilador
6
REFRIGERANTE DO MOTOR
REFRIGERANTE DEL MOTOR

Ref. A B C D Descrição Designación

A 1604 5308 00... ... ... 1... Parcool EG 5 l Parcool EG 5 l
B 1604 5307 01... ... ... 1... Parcool EG 20 l Parcool EG 20 l
C 1604 5306 00... ... ... 1... Parcool EG 209 l Parcool EG 209 l
D 1604 8159 00... ... ... 1... Parcool EG concentrado 5 l Parcool EG concentrado 5 l
7
ÓLEO DO MOTOR
ACEITE DEL MOTOR

Ref. A B C D Descrição Designación

A 1615 5953 00... ... ... 1... Paroil E 5 l Paroil E 5 l
B 1615 5954 00... ... ... 1... Paroil E 20 l Paroil E 20 l
C 1615 5955 00... ... ... 1... Paroil E 209 l Paroil E 209 l
8
ÓLEO DO COMPRESSOR
ACEITE DEL COMPRESOR

Ref. A B C D Descrição Designación

A 1615 5950 01... ... ... 1... Paroil S 5 l Paroil S 5 l
B 1615 5951 01... ... ... 1... Paroil S 20 l Paroil S 20 l
C 1615 5952 01... ... ... 1... Paroil S 209 l Paroil S 209 l
9
KIT DE SERVIÇO DO ELEMENTO
KIT DE SERVICIO DEL ELEMENTO

4 5
7
6

3
2

Ref. A B C D Descrição Designación

- 1028 8630 90... ... ... 1... Kit de serviço do elemento Kit de servicio del elemento
1 - ... •... ... 1... Anel “O” Junta tórica
2 - ... •... ... 1... Rolamento Cojinete
3 - ... •... ... 1... Anel elástico Anillo de sellar
4 - ... •... ... 1... Rolamento Cojinete
5 - ... •... ... 1... Anel “O” Junta tórica
6 - ... •... ... 1... Anel de vedação Anillo de sellar
7 - ... •... ... 1... Anel Anillo
10
KIT DE SERVIÇO DA VÁLVULA DE RETENÇÃO DE ÓLEO
KIT DE SERVICIO DE LA VÁLVULA DE RETENCIÓN DE ACEITE

6
4 7

2 3

Ref. A B C D Descrição Designación

- 1028 8630 92... ... ... 1... Kit de serviço da válvula de Kit de servicio de la válvula de
retenção de óleo retención de aceite
1 - ... •... ... 1... Mola Resorte
2 - ... •... ... 1... Arruela Arandela
3 - ... •... ... 1... Arruela Arandela
4 - ... •... ... 1... Anel “O” Junta tórica
5 - ... •... ... 1... Anel “O” Junta tórica
6 - ... •... ... 1... Anel “O” Junta tórica
7 - ... •... ... 1... Anel “O” Junta tórica
11
KIT DE SERVIÇO ELEMENTO SEPARADOR DE ÓLEO
KIT DE SERVICIO ELEMENTO SEPARADOR DE ACEITE

Ref. A B C D Descrição Designación

- 1028 8630 91... ... ... 1... Kit de serviço elemento separador de óleo Kit de servicio elemento separador de aceite
1 - ... •... ... 1... Retentor Retén
2 - ... •... ... 1... Elemento separador de óleo Elemento separador de aceite
3 - ... •... ... 1... Anel “O” Junta tórica
4 - ... •... ... 1... Anel “O” Junta tórica
5 - ... •... ... 1... Junta Junta
12
KIT DE SERVIÇO - PASTILHA DE FREIO
KIT DE SERVÍCIO - ZAPATA DEL FRENO

Ref. A B C D Descrição Designación

- 1028 8569 86... ... ... 1... Kit de serviço - Pastilha do freio Kit de servício - Zapata del freno
1 ... •... ... 4... Pastilha Zapata
13
ELEMENTO COMPRESSOR E ACIONAMENTO
ELEMENTO COMPRESOR Y ACCIONAMIENTO

14
12
9 11 13
10 17
2 18
17
20 16
15

19 22
3 6
4
VISTA A 21

22
21

20
10
9
8
19

1
14
ELEMENTO COMPRESSOR E ACIONAMENTO
ELEMENTO COMPRESOR Y ACCIONAMIENTO

Ref. A B C D Descrição Designación

1 1616 7345 81... ... ... 1... Estágio de serviço Elemento
2 1626 2152 02... ... ... 1... Caixa de engrenagens Caja de engranajes
3 0663 2114 07... ... ... 1... Anel “O” Junta tórica
4 0101 1626 00... ... ... 2... Pino elástico Pasador
5 0147 1404 03... ... ... 15... Parafuso Perno
6 1028 8634 21... ... ... 1... Proteção Protección
- - ... ... ... 1... Conjunto Engrenagem Conjunto Engranaje
- 1028 8630 18... ... ... -... XAS1500 SD5 XAS1500 SD5
- 1028 8630 09... ... ... -... XATS1300 SD5 XATS1300 SD5
- 1028 8630 12... ... ... -... XAHS1200 SD5 XAHS1200 SD5
- 1028 8630 15... ... ... -... XAVS1100 SD5 XAVS1100 SD5
7 *** ... •... ... 1... Eixo Eje
8 *** ... •... ... 1... Engrenagem Engranaje
9 0508 1158 01... ... ... 1... Rolamento Cojinette
10 0335 2160 00... ... ... 1... Anel elástico Anillo circullar
11 0506 0100 08... ... ... 1... Rolamento Cojinette
12 2252 5479 00... ... ... 1... Retentor Retén
13 0663 7154 00... ... ... 1... Anel “O” Junta tórica
14 0147 1365 03... ... ... 4... Parafuso Perno
15 2252 5477 00... ... ... 1... Arruela Arandela
16 2252 5478 00... ... ... 1... Bucha Casquillo
17 1619 5177 00... ... ... 2... Anel de vedação Anilo de sellar
18 2254 7604 00... ... ... 1... Anel Anillo
19 1028 8632 15... ... ... 1... Espaçador Espaciador
20 0337 7350 00... ... ... 1... Chaveta Chaveta
21 2252 5470 00... ... ... 1... Arruela Arrandela
22 0211 1407 00... ... ... 3... Parafuso Tornillo
15
VÁLVULAS
VÁLVULAS

1
3

2
15
3

4 5

7
8
10 9
6
14
13
12
11

16
VÁLVULAS
VÁLVULAS

Ref. A B C D Descrição Designación

1 1604 6217 81... ... ... 1... Válvula de admissão Válvula de admisión
2 2250 2125 00... ... ... 1... Junta Junta
3 0211 1363 03... ... ... 12... Parafuso Perno
4 1626 1145 00... ... ... 1... Adaptador Adaptador
5 0663 2103 19... ... ... 1... Anel “O” Junta tórica
6 1028 8631 37... ... ... 1... Carcaça da válvula de retenção de óleo Carcasa de la válvula de retención de aceite
7 0663 3153 00... ... ... 1... Anel “O” Junta tórica
8 0663 7142 00... ... ... 1... Anel “O” Junta tórica
9 0663 3116 00... ... ... 1... Anel “O” Junta tórica
10 0663 3120 00... ... ... 1... Anel “O” Junta tórica
11 0147 1417 03... ... ... 4... Parafuso Perno
12 0147 1413 03... ... ... 2... Parafuso Perno
13 0686 3716 01... ... ... 1... Tampão Tapón
14 0653 1062 00... ... ... 1... Arruela Arandela
15 1028 8550 39... ... ... 1... Anel “O” Junta tórica
17
VÁLVULA DE RETENÇÃO DE ÓLEO
VÁLVULA DE RETENCIÓN DE ACEITE

12

3
4
1
5
8
9
13 7 10
14 11
6

Ref. A B C D Descrição Designación

- 1626 3338 80... ... ... 1... Válvula de retenção de óleo completa Válvula de retención de aceite completa
1 1028 8631 37... •... ... 1... Carcaça Carcasa
2 1626 3339 00... •... ... 1... Válvula Válvula
3 0335 2145 00... •... ... 1... Anel elástico Presilla circullar
4 2252 6269 00... •... ... 1... Guia da mola Guía de muelle
5 2254 9868 00... •... ... 1... Mola Resorte
6 0686 4204 00... •... ... 1... Tampão Tapón
7 0661 1033 00... •... ... 1... Arruela Arandela
8 1028 8631 35... •... ... 1... Válvula Válvula
9 2255 2813 00... •... ... 1... Pistão Pistón
10 0661 1062 00... •... ... 1... Arruela Arandela
11 2253 3565 00... •... ... 1... Redutor Reductor
12 1604 5831 00... •... ... 1... Mola Resorte
13 0653 1100 00... •... ... 1... Arruela Arandela
14 0686 3716 30... •... ... 1... Tampão Tapón
18
VÁLVULA DE ADMISSÃO
VÁLVULA DE ADMISIÓN 3 13
4 12
14

11
9

8
10

5
6
7

Ref. A B C D Descrição Designación

- 2252 5502 87... ... ... 1... Válvula de admissão-completa Válvula de admisión, completa
1 1616 5051 01... •... ... 1... Tampa Tapa
2 1619 2766 01... •... ... 2... Parafuso Tornillo
3 0147 1327 03... •... ... 4... Parafuso Perno
4 0301 2335 00... •... ... 4... Arruela Arandela
5 2252 5502 00... •... ... 1... Carcaça Carcasa
6 0653 9038 00... •... ... 1... Arruela Arandela
7 0686 4201 00... •... ... 1... Tampão Tapón
8 2252 5503 01... •... ... 1... Válvula Válvula
9 2252 5505 00... •... ... 1... Mola Resorte
10 1619 6024 00... •... ... 1... Anel "O" Junta tórica
11 1616 5336 00... •... ... 1... Junta Junta
12 1604 6205 00... •... ... 1... Válvula Válvula
13 1613 2913 00... •... ... 1... Bujão Tapón
14 0686 2606 00... •... ... 1... Tampão Tapón
19
RESERVATÓRIO DE ÓLEO
DEPÓSITO DE ACEITE

19

18 20

10 5

15 11
6
21
PAROIL S 9 22
23
3
8
1 26 28
16
12
13 17

14

25
24 29

27

20
RESERVATÓRIO DE ÓLEO
DEPÓSITO DE ACEITE

Ref. A B C D Descrição Designación

- 1028 8633 01... ... ... 1... Conjunto reservatório Conjunto reservatório
1 1028 8633 00... ... •... 1... Reservatório Depósito
2 1028 8633 03... ... •... 1... Tampa Tapa
3 1028 8630 23... ... •... 1... Plaqueta de dados Placa de datos
4 1028 8631 41... ... ... 1... Elemento separador de óleo Elemento separador de aceite
5 0663 2103 24... ... ... 1... Anel "O" Junta tórica
6 0663 3134 00... ... ... 1... Anel "O" Junta tórica
7 0147 1481 03... ... ... 16... Parafuso Perno
8 0129 3115 00... ... ... 4... Rebite Remache
9 1028 8194 40... ... ... 1... Plaqueta Placa
10 1028 8504 30... ... ... 1... Redução Reducción
11 1028 8427 50... ... ... 1... Manômetro Manómetro
12 0147 1402 03... ... ... 3... Parafuso Perno
13 0302 1162 00... ... ... 3... Arruela Arandela
14 1616 5108 00... ... ... 1... Indicador de nível Indicador de nivel
15 --- ... ... ... 1... Etiqueta (veja pág. 62) Etiqueta (véase pág. 62)
16 1028 7563 02... ... ... 1... Tampão Tapón
17 0661 1000 45... ... ... 1... Arruela Arandela
18 1604 2594 04... ... ... 1... Adaptador Adaptador
19 0147 1336 03... ... ... 4... Parafuso Perno
20 0301 2335 00... ... ... 4... Arruela Arandela
21 1604 5746 00... ... ... 1... Junta Junta
22 1604 5757 00... ... ... 1... Adaptador Adaptador
23 0147 1322 03... ... ... 4... Parafuso Perno
24 0686 3716 07... ... ... 1... Tampão Tapón
25 0661 1049 00... ... ... 1... Arruela Arandela
26 1604 8384 01... ... ... 1... Tubo pescador Tubo
27 1604 2596 01... ... ... 1... Retentor Retén
28 1604 0383 01... ... ... 1... Vedação Guarnición
29 1604 8375 00... ... ... 1... Vedação Guarnición
21
VÁLVULA DE PRESSÃO MÍNIMA
VÁLVULA DE PRESIÓN MÍNIMA

4
3
5

22
VÁLVULA DE PRESSÃO MÍNIMA
VÁLVULA DE PRESIÓN MÍNIMA

Ref. A B C D Descrição Designación

1 1626 2716 00... ... ... 1... Válvula de pressão mínima completa Válvula de presión mínima completa
2 1604 9409 0 2... •... ... 1... Adaptador Adaptador
3 0623 2100 13... •... ... 2... Porca Tuerca
4 0147 1362 03... •... ... 4... Parafuso Perno
5 0301 2344 00... •... ... 4... Arruela Arandela
6 0663 2106 18... •... ... 1... Anel “O” Junta tórica
23
REGULADOR DE VELOCIDADE
UNIDAD DE ACCIONAMIENTO

4
1
16
2
4

3
16

10

8 5

9 5 14

11
12

13
15

24
REGULADOR DE VELOCIDADE
UNIDAD DE ACCIONAMIENTO

Ref. A B C D Descrição Designación

- 1604 0321 81... ... ... 1... Regulador de velocidade-completo Unidad de accionamiento, completa
1 1615 8382 00... •... ... 1... Adaptador Adaptador
2 0501 0007 00... •... ... 1... Rolamento Cojinete
3 * * * ... •... ... 1... Tampa Tapa
4 0147 1252 12... •... ... 2... Parafuso Perno
5 0266 2108 00... •... ... 2... Porca Tuerca
6 1615 8369 00... •... ... 1... Mola Resorte
7 0291 1185 17... •... ... 2... Porca Tuerca
8 0665 0999 54... •... ... 1... Anel Aro
9 1615 8755 00... •... ... 1... Pistão Pistón
10 *** ... •... ... 1... Carcaça Carcasa
11 2252 0489 00... •... ... 1... Mola Resorte
12 1615 8756 81... •... ... 1... Haste Barra
13 *** ... •... ... 1... Bucha Casquillo
14 0665 9110 01... •... ... 1... Retentor Retén
15 0501 0000 67... •... ... 1... Rolamento Cojinete
16 0300 8005 00... •... ... 2... Arruela Arandela
25
SISTEMA DE COMBUSTÍVEL
SISTEMA DE COMBUSTIBLE 17 30 28
29
27
26 25

16 9 27
26
25
DIESEL

24
25
34

24
25
34

17
10 35
4
9 2
25 24
24 24 25
11 25 31 32
23 3 33
14
25 MOTOR
12
7 13
5
6

1
21
20
8

19
22
15 DIESEL
20 18
26
SISTEMA DE COMBUSTÍVEL
SISTEMA DE COMBUSTIBLE

Ref. A B C D Descrição Designación

- 1028 8563 55... ... ... 1... Tanque de combustível - completo Depósito de combustible- completo
1 1028 8563 54... •... ... 1... Tanque de combustível Depósito de combustible
2 1028 8454 52... •... ... 1... Tampa Tapa
3 1028 8454 54... •... ... 1... Filtro do tanque Filtro de combustible
4 1028 8611 20... •... ... 1... Conexão Conexión
5 1028 8564 35... •... ... 1... Tampa Tapa
6 1028 8564 36... •... ... 1... Placa Placa
7 0160 6063 00... •... ... 6... Parafuso Perno
8 1028 8612 58... •... ... 2... Dreno Dren
9 1028 7623 08... ... ... 1... Indicador de nível Indicador de nivel
10 1028 7608 10... ... ... 1... Suporte Soporte
11 1028 7629 18... ... ... 1... Espuma Espuma
12 0147 1325 03... ... ... 3... Parafuso Perno
13 0333 3227 00... ... ... 3... Arruela Arandela
14 1619 5337 01... ... ... 1... Parafuso Tornillo
15 --- ... ... ... 2... Etiqueta (veja pág. 62) Etiqueta (véase pág. 62)
16 1604 2742 00... ... ... 1... Resfriador Refrigerador
17 1028 8576 90... ... ... 3... Parafuso Toenillo
18 1028 8627 49... ... ... 1... Proteção Protección
19 0324 1157 00... ... ... 4... Espaçador Espaciador
20 0300 8019 00... ... ... 4... Arruela Arandela
21 0266 2110 00... ... ... 4... Porca Tuerca
22 0246 1206 02... ... ... 4... Prisioneiro Espárrago
23 1028 7208 04... ... ... 1... Junta de vedação Junta de sellar
24 1028 8564 20... ... ... CN... Mangueira Manguera
25 0347 6104 00... ... ... 8... Abraçadeira Abrazadera
26 1028 7649 01... ... ... 2... Niple Niple
27 0653 1100 00... ... ... 2... Arruela Arandela
28 1028 8504 45... ... ... 1... Filtro de combustível Filtro de combustible
- 1028 8504 46... •... ... 1... Elemento filtrante Elemento del filtro
29 0147 1325 03... ... ... 2... Parafuso Perno
30 0333 3227 00... ... ... 2... Arruela Arandela
31 1028 7649 01... ... ... 1... Niple - entrada de combustível Niple - entrada de combustible
32 0653 1100 00... ... ... 1... Arruela Arandela
33 1028 8561 10... ... ... 1... Niple - retorno de combustível Niple - regreso de combustible
34 1614 0132 05... ... ... 2... Anel de borracha Junta en caucho
35 0070 6002 05... ... ... CN... Tubo de plástico Tubo plástico
27
CHASSI E SUPORTES COM SKID
BASTIDORY SOPORTES CON SKID 21
13
29

20

33

22

23
13
19

12
12
13 38
17 10 13 11
35
7
8 36
6 37
7 16 7 7
8 17 14 8 9
18 6
15
7 7
8 9
18
1
31 30

5 31
28
27 34 3
26
2

5
24 32
4 5 25
5

28
CHASSI E SUPORTES COM SKID
BASTIDORY SOPORTES CON SKID

Ref. A B C D Descrição Designación

1 1028 8634 52... ... ... 1... Chassi Bastidor
2 1028 8631 48... ... ... 1... Tampa Tapa
3 1028 8631 47... ... ... 1... Tampa Tapa
4 1028 8631 49... ... ... 1... Tampa Tapa
5 1028 8576 90... ... ... 33... Parafuso Tornillo
6 1615 5509 00... ... ... 2... Amortecedor Amortiguador
7 0147 1400 03... ... ... 8... Parafusdo Perno
8 0333 3237 00... ... ... 4... Arruela Arandela
9 0301 2358 00... ... ... 4... Arruela Arandela
10 1028 7618 10... ... ... 1... Suporte Soporte
11 1028 8632 47... ... ... 1... Suporte Soporte
12 0147 1479 03... ... ... 2... Parafuso Perno
13 0302 1274 04... ... ... 10... Arruela Arandela
14 0211 1401 00... ... ... 8... Parafuso Tornillo
15 1028 8633 13... ... ... 1... Suporte Soporte
16 1028 8633 14... ... ... 1... Suporte Soporte
17 0147 1496 03... ... ... 2... Parafuso Perno
18 1619 5189 01... ... ... 2... Amortecedor Amortiguador
19 1028 8635 05... ... ... 1... Suporte Soporte
20 --- ... ... ... 1... Viga de içamento (vejas pág. 46) Viga de alzar (véase pág. 46)
21 0147 1477 03... ... ... 4... Parafuso Perno
22 0291 1114 00... ... ... 4... Porca Tuerca
23 0147 1481 03... ... ... 4... Parafuso Perno
24 1028 8632 20... ... ... 1... Base Base
25 1028 8632 21... ... ... 1... Base Base
26 0147 1478 03... ... ... 8... Parafuso Perno
27 0301 2178 00... ... ... 8... Arruela Arandela
28 0333 2143 00... ... ... 8... Arruela Arandela
29 1028 8576 90... ... ... 3... Parafuso Tornillo
30 1028 7611 11... ... ... 2... Chapa Placa
31 1028 8576 91... ... ... 6... Parafuso Tornillo
32 1028 8631 43... ... ... 1... Tampa Tapa
33 --- ... ... ... 1... Etiqueta (veja pág. 62) Etiqueta (véase pág. 62)
34 1028 8632 32... ... ... 2... Tampão Tapón
35 1028 8563 02... ... ... 4... Espaçador Espaciador
36 0302 1274 04... ... ... 4... Arruela Arandela
37 1028 8563 03... ... ... 4... Parafuso Perno
38 1028 8563 04... ... ... 4... Parafuso Perno
29
PAINEIS LATERAIS E TETO 19
PANELES LATERALESY TECHO 23 18
22
21 19
13 30

3 28
3 3
29
14 4 4 31
31 29
8 27 13 2 21 22 2
17 29 31
3
15 15
32 8 25
5 20 28
26
5
24
5
12
5 11
15
5 5

5 5
10
16
6 10
5 16
11
5
15 4
16
5 1

9 7
5

30
PAINEIS LATERAIS E TETO
PANELES LATERALESY TECHO

Ref. A B C D Descrição Designación

1 1028 8631 56... ... ... 1... Painel Panel
2 1028 7629 01... ... ... 2... Espuma Espuma
3 1028 7629 02... ... ... 3... Espuma Espuma
4 1028 7629 03... ... ... 2... Espuma Espuma
5 1028 8576 91... ... ... CN... Parafuso Perno
6 1028 8631 56... ... ... 1... Painel Panel
7 1028 8563 16... ... ... 1... Painel Panel
8 1028 7629 04... ... ... 2... Espuma Espuma
9 1028 8563 18... ... ... 1... Painel Panel
10 1028 8563 21... ... ... 2... Viga Viga
11 1028 8563 22... ... ... 2... Viga Viga
12 1028 8634 55... ... ... 1... Teto Techo
13 1028 7629 09... ... ... 2... Espuma Espuma
14 1028 7629 21... ... ... 1... Espuma Espuma
15 1616 2987 00... ... ... 22... Tampão Tapón
16 0266 2110 00... ... ... 8... Porca Tuerca
17 1028 8633 49... ... ... 1... Teto Techo
18 1028 8633 50... ... ... 1... Espuma Espuma
19 1028 7629 15... ... ... 2... Espuma Espuma
20 1028 8563 28... ... ... 1... Teto Techo
21 1028 7629 19... ... ... 1... Espuma Espuma
22 1028 7629 08... ... ... 2... Espuma Espuma
23 1028 7629 20... ... ... 2... Espuma Espuma
24 1028 8563 29... ... ... 1... Tampa Tapa
25 1028 6267 33... ... ... 2... Dobradiça Bisagra
26 1028 7625 05... ... ... 1... Trinco Pestillo
27 1615 7884 00... ... ... 50... Clip Clip
28 1028 8634 33... ... ... 1... Tampa Tapa
29 1619 1663 00... ... ... 2... Trava Pestillho
30 1028 8576 90... ... ... 2... Parafuso Tornillo
31 0129 3115 00... ... ... 8... Rebite Remache
32 1028 8550 03... ... ... 1... Espuma Espuma
31
PORTAS 27 11
27
PUERTAS 12

22 3
11 6
2 5
1 25
27 9

1
6
5
27
24 7
15 10 4
9 23 6
27
10 26 8
14
19 21 18 17
3

7 4 27 29
6 13
27 28 27

20
8
16

10
12
30 11
12
11 11
29 12
31 32

32
PORTAS
PUERTAS

Ref. A B C D Descrição Designación

1 1028 8563 38... ... ... 2... Porta Puerta
2 1028 7629 10... ... ... 2... Espuma Espuma
3 1028 7629 30... ... ... 2... Espuma Espuma
4 1028 7625 39... ... ... 4... Trinco Pestillo
5 1028 7625 37... ... ... 4... Pivot Pivote
6 0301 2144 00... ... ... 8... Arruela Arandela
7 0108 1238 00... ... ... 8... Pino Pasador
8 1028 7625 36... ... ... 4... Manípulo Manopla
9 1028 8561 43... ... ... 4... Mola Resorte
10 1619 2665 00... ... ... CN... Guarnição de borracha Junta en caucho
11 1619 1663 00... ... ... 6... Trava Traba
12 0129 3270 17... ... ... 12... Rebite Remache
13 1028 8563 40... ... ... 1... Porta Puerta
14 1028 7629 32... ... ... 1... Espuma Espuma
15 1028 7629 11... ... ... 1... Espuma Espuma
16 1028 7629 34... ... ... 1... Espuma Espuma
17 1028 8563 31... ... ... 1... Porta Puerta
18 1028 7629 10... ... ... 2... Espuma Espuma
19 1028 8563 36... ... ... 1... Porta Puerta
20 1028 7629 31... ... ... 1... Espuma Espuma
21 1028 7629 33... ... ... 1... Espuma Espuma
22 1028 8563 33... ... ... 1... Porta Puerta
23 1028 7629 23... ... ... 1... Espuma Espuma
24 1028 7629 11... ... ... 1... Espuma Espuma
25 1028 7629 24... ... ... 1... Espuma Espuma
26 1028 7629 25... ... ... 1... Espuma Espuma
27 1028 6267 56... ... ... 10... Dobradiça Bisagra
28 1028 7981 00... ... ... 2... Chave Llave
29 0147 1327 03... ... ... 8... Parafuso Perno
30 1028 6267 33... ... ... 2... Dobradiça Bisagra
33
DEFLETORES
DEFLECTORES

6 7
2 4 8
5 14

13

1 4
8
7
3

11

10
12
9
4

34
DEFLETORES
DEFLECTORES

Ref. A B C D Descrição Designación

1 1028 8563 44... ... ... 1... Defletor Deflector
2 1028 7629 14... ... ... 2... Espuma Espuma
3 1028 7629 40... ... ... 1... Espuma Espuma
4 1028 8576 91... ... ... 26... Parafuso Perno
5 1028 8634 11... ... ... 1... Defletor Deflector
6 1028 8634 12... ... ... 1... Espuma Espuma
7 1028 8563 34... ... ... 2... Defletor Deflector
8 1028 7629 13... ... ... 2... Espuma Espuma
9 --- ... ... ... 1... Suporte (veja pág. 58) Soporte (véase pág. 58)
10 1028 8576 91... ... ... 2... Parafuso Tornillo
11 --- ... ... ... 2... Parafuso (veja pág. 58) Perno (véase pág. 58)
12 --- ... ... ... 2... Arruela (veja pág. 58) Arandela (véase pág. 58)
13 1028 6115 00... ... ... 1... Abraçadeira Abrazadera
14 1028 8576 91... ... ... 1... Parafuso Tornillo
35
PAINEL DE CONTROLE
PANEL DEL CONTROL

5
2
6

3
10
8

9
1

36
PAINEL DE CONTROLE
PANEL DEL CONTROL

Ref. A B C D Descrição Designación

1 --- ... ... ... 1... Porta (veja pág. 32) Puerta (véase pág. 32)
2 --- ... ... ... 1... Botão “Emergência” (veja pág. 60) Botón “Emergencia” (véase pág. 60)
3 1028 8633 44... ... ... 1... Chapa de instrumentos Placa de instrumentos
4 1028 7623 11... ... ... 1... Tampa do painel Tapa del panel
5 1028 8576 90... ... ... 7... Parafuso Tornillo
6 1028 8563 46... ... ... 1... Porta Puerta
7 1614 0132 00... ... ... 1... Anel de borracha Anillo en caucho
8 1028 7625 05... ... ... 1... Fecho Pestillo
9 1028 6267 33... ... ... 2... Dobradiça Bisagra
10 1028 8632 53... ... ... 1... Decalque Etiqueta
37
INSTRUMENTOS DE CONTROLE
INSTRUMENTOS DE CONTROL

19

22/23/24
9

15
6/5/7/8

28 13
16
26
27
18
10

14
3/25

2
11/12

1/20

4/25
17

21

38
INSTRUMENTOS DE CONTROLE
INSTRUMENTOS DE CONTROL

Ref. A B C D Descrição Designación

- 1028 8632 58... ... ... 1... Painel completo Panel completo
1 1028 1550 83... •... ... 7... Conjunto soquete/visor Conjunto portalámpara
2 1028 7339 11... •... ... 1... Chave seletora Llave selectora
3 1028 2625 80... •... ... 1... Conjunto botão vermelho Conjunto pulsador rojo
4 1028 2626 01... •... ... 2... Botão preto Botón negro
5 0301 2318 00... •... ... 4... Arruela Arandela
6 1028 2179 04... •... ... 4... Relé auxiliar Relé
7 0147 1205 03... •... ... 4... Parafuso Perno
8 0266 2107 00... •... ... 4... Porca Tuerca
9 1028 6644 03... •... ... 1... Isolador Aislador
10 1028 6777 12... •... ... 1... Chave seletora Llave selectora
11 1028 1397 10... •... ... 1... Porta fusível Portafusible
12 1028 1397 11... •... ... 1... Fusível Fusible
13 1028 6729 08... •... ... 1... Termostato Termostato
14 1028 2561 00... •... ... 1... Indicador de nível Indicador de nivel
15 1028 8454 41... •... ... 1... Manômetro Manómetro
16 1028 8561 28... •... ... 1... Tacômetro Tacómetro
17 1028 8561 29... •... ... 1... Termômetro Termómetro
18 1028 8561 30... •... ... 1... Manômetro Manómetro
19 1093 0120 03... •... ... 1... Chave liga/desliga lâmpada Llave liga/desliga lámpaea
20 1028 5187 38... •... ... 7... Lâmpada Lámpara
21 --- ... •... ... 1... Chicote (ver pág. 60) Conjunto de cables (véase pág. 60)
22 1028 8561 35... •... ... 1... Coordenador Cordenador
23 0211 1323 00... •... ... 3... Parafuso Tornillo
24 0301 2335 00... •... ... 3... Arruela Arandela
25 1028 8515 13... •... ... 3... Capa de proteção Tapa de protección
26 1028 8631 00... •... ... 3... Soquete para relé Eoquete para relé
27 1028 8193 59... •... ... 2... Relé Relé
28 1028 8630 56... •... ... 1... Relé Relé
39
VÁLVULA DE REGULAGEM
VÁLVULA DE REGULACIÓN

11
15
4
13
12 14

16

1 2

7
5
18

10 6
7
8
3
9
16 17
18
17
19

40
VÁLVULA DE REGULAGEM
VÁLVULA DE REGULACIÓN

Ref. A B C D Descrição Designación

- 1626 1052 81... ... ... 1... Válvula de regulagem completa Válvula de regulación completa
1 1626 1051 00... •... ... 1... Carcaça Carcasa
2 1626 1052 00... •... ... 1... Tampa Tapa
3 1626 1053 00... •... ... 1... Carcaça Carcasa
4 1604 4289 00... •... ... 1... Parafuso Perno
5 2252 4059 00... •... ... 1... Assento da mola Asiento de muelle
6 2255 0284 00... •... ... 1... Mola Resorte
7 0663 3131 00... •... ... 2... Anel “O” Junta tórica
8 0663 3132 00... •... ... 1... Anel “O” Junta tórica
9 2252 4058 00... •... ... 1... Guia de mola Guía de muelle
10 1012 0356 00... •... ... 1... Filtro Filtro
11 0517 1420 00... •... ... 1... Esfera Bola
12 2252 4197 00... •... ... 1... Mola Resorte
13 0663 6112 00... •... ... 1... Anel “O” Junta tórica
14 0268 4138 22... •... ... 1... Porca Tuerca
15 2252 4057 00... •... ... 1... Gaiola Jaula
16 0147 1249 03... •... ... 8... Parafuso Perno
17 0663 2105 61... •... ... 2... Anel “O” Junta tórica
18 1604 7076 00... •... ... 1... Membrana Membrana
19 0663 2135 00... •... ... 1... Anel “O” Junta tórica
41
MOTOR, ACOPLAMENTO E ACESSÓRIOS
MOTOR, ACOPLAMIENTO Y ACCESÓRIOS

18
12
13

16
11
12
13
11

PAROIL E
17
19
9 20
21
22
21
6 24
14
8 23
15
5 1 25
2
7 3
4

10

42
MOTOR, ACOPLAMENTO E ACESSÓRIOS
MOTOR, ACOPLAMIENTO Y ACCESÓRIOS

Ref. A B C D Descrição Designación

1 1028 8632 48... ... ... 1... Motor Motor
2 1626 5108 00... ... ... 1... Anel do acoplamento Anillo del acoplamiento
3 1626 5109 00... ... ... 1... Elemento do acoplamento Elemento del acoplamiento
4 1626 5110 01... ... ... 1... Acoplamento Acoplamiento
5 0337 6074 00... ... ... 1... Chaveta Chaveta
6 0147 1402 03... ... ... 1... Parafuso Perno
7 0147 1477 03... ... ... 12... Parafuso Perno
8 1604 0240 00... ... ... 1... Arruela Arandela
9 0211 1401 00... ... ... 8... Parafuso Tornillo
10 0147 1365 03... ... ... 12... Parafuso Perno
11 1028 8632 33... ... ... 1... Polia Polea
12 0147 1450 03... ... ... 8... Parafuso Perno
13 0302 1274 04... ... ... 8... Arruela Arandela
14 0347 6112 00... ... ... 1... Abraçadeira Abrazadera
15 1028 8632 49... ... ... 1... Tubo de respiro Tubo
16 1093 0391 24... ... ... 1... Filtro de óleo Filtro de aceite
17 1028 7142 45... ... ... 1... Filtro de combustível Filtro de combustible
18 1093 0391 29... ... ... 1... Correia Correa
19 1093 0390 12... ... ... 1... Motor de partida Motor de arranque
20 --- ... ... ... 1... Etiqueta veja pág. 62) Etiqueta (véase pág. 62)
21 1028 8552 16... ... ... 2... Niple Niple
22 1028 8552 17... ... ... 1... Cotovelo Codo
23 1028 8552 18... ... ... 1... Válvula Válvula
24 0347 6101 00... ... ... 1... Abraçadeira Abrazadera
25 1028 8563 48... ... ... CN... Mangueira Manguera
43
ENTRADA DE AR MOTOR/COMPRESSOR
ENTRADA DE AIRE MOTOR/COMPRESOR

14 1

7
6

15
4 1
6
3
7
9
10
11
17
16
9
17 10
20 11
13
17 12
13
7
19 6 8
7
18 1
7
6
7
3 4
1

44
ENTRADA DE AR MOTOR/COMPRESSOR
ENTRADA DE AIRE MOTOR/COMPRESOR

Ref. A B C D Descrição Designación

1 1028 8105 00... ... ... 4... Filtro de ar Filtro de ar
- 1028 8105 05... •... ... 1... Elemento filtrante Elemento del filtro
- 1028 8105 10... •... ... 1... Elemento de segurança Elemento de seguridad
2 1028 8106 10... ... ... 1... Suporte Soporte
3 0147 1375 03... ... ... 16... Parafuso Perno
4 0301 2344 00... ... ... 16... Arruela Arandela
5 1028 8576 90... ... ... 5... Parafuso Tornillo
6 1028 6281 36... ... ... 4... Mangote Manga
7 0347 6121 00... ... ... 8... Abraçadeira Abrazadera
8 1028 8634 35... ... ... 1... Duto de ar Ducto de aire
9 1089 0607 03... ... ... 2... Indicador de restrição Indicador de restricción
10 1202 6591 12... ... ... 2... Niple Niple
11 0661 1019 00... ... ... 2... Arruela Arandela
12 2250 5265 00... ... ... 1... Mangote Manga
13 0347 6115 00... ... ... 2... Abraçadeira Abrazadera
14 1028 8634 32... ... ... 1... Suporte Soporte
15 1028 8634 37... ... ... 1... Duto de ar Ducto de aire
16 1028 8631 07... ... ... 1... Mangote Manga
17 1028 8550 16... ... ... 3... Abraçadeira Abrazadera
18 1028 8576 91... ... ... 6... Parafuso Perno
19 1028 6403 10... ... ... 6... Arruela Arandela
20 1028 8634 25... ... ... 1... Mangote Manga
45
SAÍDA DE GASES DE ESCAPE
SALIDA DE GASES DE ESCAPE
14

13

9 9

10
12

12 11

3
1
4
5
3

46
SAÍDA DE GASES DE ESCAPE
SALIDA DE GASES DE ESCAPE

Ref. A B C D Descrição Designación

1 1028 8632 38... ... ... 1... Flexível Flexible
2 1028 8632 37... ... ... 1... Coletor Colector
3 1093 0163 00... ... ... 2... Abraçadeira Abrazadera
4 1028 8632 39... ... ... 1... Adaptador Adaptador
5 1028 7605 10... ... ... 1... Abraçadeira Abrazadera
6 1028 8632 42... ... ... 2... Silencioso Silencioso
7 1028 5850 08... ... ... 2... Abraçadeira Abrazadera
8 1028 8632 10... ... ... 2... Tampa Tapa
9 1028 8561 05... ... ... 1... Lã de cerâmica Lana de la cerámica
10 1028 7614 12... ... ... 1... Protetor Protector
11 1028 7614 11... ... ... 1... Protetor Protector
12 1028 8576 90... ... ... 20... Parafuso Tornillo
13 1028 7614 10... ... ... 1... Viga de içamento Viga de alzar
14 1028 7614 15... ... ... 2... Manilha Manopla
47
SAÍDA DE AR DO ELEMENTO
SALIDA DE AIRE DEL ELEMENTO

3
12
2

1
4
10 5
11
9

7
13
14

48
SAÍDA DE AR DO ELEMENTO
SALIDA DE AIRE DEL ELEMENTO

Ref. A B C D Descrição Designación

1 1028 8633 05... ... ... 1... Tubo Tubo
2 0634 1000 57... ... ... 1... Abraçadeira Abrazadera
3 --- ... ... ... 1... Válvula de admissão (veja pág. 19) Válvula de admisión (véase pág. 19)
4 1028 8576 90... ... ... 2... Parafuso Tornillo
5 0333 3127 00... ... ... 2... Arruela Arandela
6 0623 2100 13... ... ... 1... Porca Tuerca
7 1619 6153 10... ... ... 1... Válvula Válvula
8 1028 8632 30... ... ... 1... Tubo de saída de ar Tubo de salida de aire
9 0663 7144 00... ... ... 1... Anel “O” Junta tórica
10 0211 1404 00... ... ... 4... Parafuso Tornillo
11 0301 2358 00... ... ... 4... Arruela Arandela
12 0634 1000 60... ... ... 1... Abraçadeira Abrazadera
13 1028 7309 13... ... ... 2... Manilha Manopla
14 1031 4000 50... ... ... 1... Malha de aço Acoplamiento de acero
49
RADIADORES E TUBOS 2
REFRIGERADORESY PIPAS
47
14
16 24
38 3
22
6 38 48 25
7
49
38
38 18 23 20
38 19
24
10 8 20
5 26
38 16
38
15 24
26
24 13
12 4 19
38
38 17 23
23
38
38 20
11 20 38
30 49 36
39 32 31 20 9
48 19 38
39 35
29 32 18 40
28 20 34 21
29 19 26 11
5 50 51
20 23 38
31 37
34 13 38
12 33
24 46
1 41
35 33
38 38
20
19
42
28 43
29 44
41
45
27
20
50
RADIADORES E TUBOS
REFRIGERADORES Y PIPAS

Ref. A B C D Descrição Designación

1 1028 8634 04... ... ... 1... Suporte Soporte
2 1604 2495 02... ... ... 1... Resfriador de óleo Refrigerador de aceite
3 1604 3702 02... ... ... 1... Resfriador Refrigerador
4 1028 8633 59... ... ... 1... Painel lateral Panel lateral
5 1028 8634 01... ... ... 2... Tampa Tapa
6 1028 8634 02... ... ... 1... Painel lateral Panel lateral
7 1028 8633 29... ... ... 1... Painel superior Panel superior
8 1028 8634 03... ... ... 1... Chapa Placa
9 1028 8633 58... ... ... 1... Chapa Placa
10 1028 8633 57... ... ... 1... Chapa Placa
11 1028 8634 16... ... ... 2... Grade Rejilla
12 1028 8634 07... ... ... 2... Tubo Tubo
13 1028 8633 23... ... ... 2... Tubo Tubo
14 1604 2586 01... ... ... 1... Tubo Tubo
15 1604 2464 01... ... ... 1... Tubo Tubo
16 ... ... ... 2... Anel "O" Junta tórica
17 1028 8634 06... ... ... 1... Defletor Deflector
18 1028 8634 08... ... ... 2... Chapa Placa
19 1028 8630 55... ... ... 5... Mangote Manga
20 1028 8630 53... ... ... 10... Abraçadeira Abrazadera
21 1028 8633 52... ... ... 1... Chapa Placa
22 1028 8633 53... ... ... 1... Chapa Placa
23 1028 8630 51... ... ... 4... Mangote Manga
24 1028 8630 54... ... ... 8... Abraçadeira Abrazadera
25 1604 4747 02... ... ... 1... Radiador Radiador
26 1604 2496 00... ... ... 4... Olhal Ojal
27 1028 8634 56... ... ... 1... Tubo Tubo
28 1028 8630 52... ... ... 2... Mangote Manga
29 1028 7616 51... ... ... 4... Abraçadeira Abrazadera
30 1028 8634 57... ... ... 1... Tubo Tubo
31 0346 1000 25... ... ... 2... Abraçadeira Abrazadera
32 1028 8633 24... ... ... 2... Suporte Soporte
33 1028 8634 59... ... ... 1... Tubo Tubo
34 1028 8630 31... ... ... 2... Mangote Manga
35 1028 8632 25... ... ... 4... Abraçadeira Abrazadera
36 1028 8634 58... ... ... 1... Tubo Tubo
37 1028 8633 20... ... ... 1... Tubo Tubo
38 1028 8576 90... ... ... 84... Parafuso Tornillo
39 1028 8576 90... ... ... 2... Parafuso Perno
40 1028 8564 21... ... ... CN... Mangueira Manguera
41 0347 6106 00... ... ... 2... Abraçadeira Abrazadera
42 1031 4010 71... ... ... CN... Mangueira Manguera
43 1028 8631 03... ... ... 1... Niple Niple
44 0661 1000 40... ... ... 1... Arruela Arandela
45 0686 3716 38... ... ... 1... Tampão Tapón
46 1093 0276 10... ... ... 1... Adaptador Adaptador
47 1028 8631 03... ... ... 1... Niple Niple
48 0346 6106 00... ... ... 2... Abraçadeira Abrazadera
49 1031 4010 71... ... ... CN... Mangueira Manguera
50 0347 6109 00... ... ... 1... Abraçadeira Abrazadera
51 0571 0020 74... ... ... 1... Niple Niple
51
VENTILADOR
VENTILADOR

26

11

10 8 14
9
12 13

6 15

31 2
1
24 18
7
17
19
30

4
5
25 27

3
20 28
23
21
29
22 16

31

52
VENTILADOR
VENTILADOR

Ref. A B C D Descrição Designación

1 --- ... ... ... 1... Eixo do ventilador (veja pág.54) Eje del ventilador (véase pág. 54)
2 0337 8158 00... ... ... 1... Chaveta Chaveta
3 1615 6428 01... ... ... 1... Polia Polea
4 1615 5441 00... ... ... 1... Arruela Arandela
5 0147 1405 03... ... ... 1... Parafuso Perno
6 0147 1403 03... ... ... 4... Parafuso Perno
7 0291 1112 00... ... ... 4... Porca Tuerca
8 1028 8635 04... ... ... 1... Suporte Soporte
9 0147 1475 03... ... ... 2... Parafuso Perno
10 0301 2378 00... ... ... 2... Arruela Arandela
11 1028 8563 56... ... ... 1... Ventilador Ventilador
12 0108 1320 00... ... ... 1... Pino Pasador
13 1615 5439 00... ... ... 1... Anel Anillo
14 0147 1366 03... ... ... 6... Parafuso Perno
15 0291 1111 00... ... ... 6... Porca Tuerca
16 1615 6034 80... ... ... 1... Polia Polea
17 0147 1415 12... ... ... 1... Parafuso Perno
18 0147 1375 03... ... ... 1... Parafuso Perno
19 1615 5551 00... ... ... 1... Espaçador Espaciador
20 1028 7614 07... ... ... 1... Ponteiro Mano
21 0147 1244 03... ... ... 2... Parafuso Perno
22 0333 3220 00... ... ... 2... Arruela Arandela
23 1028 7614 29... ... ... 1... Alavanca Palanca
24 0147 1369 03... ... ... 1... Parafuso Perno
25 0266 2111 00... ... ... 1... Porca Tuerca
26 0367 0100 52... ... ... 2... Correia Correa
27 0147 1492 03... ... ... 4... Parafuso Perno
28 0302 1274 04... ... ... 4... Arruela Arandela
29 1028 8635 02... ... ... 1... Grade Rejilla
30 1028 8635 03... ... ... 1... Grade Rejilla
31 0147 1475 03... ... ... 4... Parafuso Perno
53
EIXO DO VENTILADOR
EJE DEL VENTILADOR

3
4
7

5
6

54
EIXO DO VENTILADOR
EJE DEL VENTILADOR

Ref. A B C D Descrição Designación

- 1626 1940 80... ... ... 1... Eixo do ventilador completo Eje del ventilador completo
1 1626 1940 00... •... ... 1... Eixo Eje
2 0335 2160 00... •... ... 1... Anel elástico interno Anillo de sellar interno
3 0335 1140 00... •... ... 1... Anel elástico externo Anillo de sellar externo
4 0502 2235 00... •... ... 1... Rolamento Cojinette
5 0502 2240 00... •... ... 1... Rolamento Cojinette
6 0335 2157 00... •... ... 1... Anel elástico interno Anillo de sellar interno
7 1615 5436 01... •... ... 1... Carcaça Carcasa
55
SISTEMA DE ÓLEO
SISTEMA DE ACEITE

21
20

23 22

13 24
9

14 15
2
25 19
3 13
15

17 19
18 34 11 10 1 13
8 15
16 26 12 13 5 7
29 6
4 9
27
31 27

32 29 35
33 29 27
27 28

35
29 30

56
SISTEMA DE ÓLEO
SISTEMA DE ACEITE

Ref. A B C D Descrição Designación

1 1615 6398 00... ... ... 1... Carcaça Carcasa
2 1202 8040 02... ... ... 3... Filtro de óleo Filtro de aceite
3 2254 7257 00... ... ... 3... Niple Niple
4 0686 3716 01... ... ... 2... Tampão Tapón
5 0653 1062 00... ... ... 3... Arruela Arandela
6 1615 6399 00... ... ... 1... Flange Brida
7 0663 7134 00... ... ... 1... Anel “O” Junta tórica
8 1626 4497 00... ... ... 1... Válvula termostática Válvula termostatica
9 0147 1363 03... ... ... 8... Parafuso Perno
10 0663 9868 00... ... ... 1... Anel “O” Junta tórica
11 0147 1364 03... ... ... 1... Parafuso Perno
12 0147 1365 03... ... ... 2... Parafuso Perno
13 0333 3232 00... ... ... 11... Arruela Arandela
14 1028 8633 34... ... ... 1... Flexível Flexible
15 0663 3130 00... ... ... 3... Anel “O” Junta tórica
16 0663 2109 68... ... ... 1... Anel “O” Junta tórica
17 0147 1402 03... ... ... 2... Parafuso Perno
18 0333 3237 00... ... ... 2... Arruela Arandela
19 0147 1362 03... ... ... 4... Parafuso Perno
20 1028 8633 33... ... ... 1... Flexível Flexible
21 1028 8633 32... ... ... 1... Flexível Flexible
22 0832 1001 92... ... ... 1... Válvula de segurança Válvula de seguridad
23 0562 3410 03... ... ... 1... Cotovelo Codo
24 0605 8534 04... ... ... 1... Niple Niple
25 1028 8634 19... ... ... 1... Tubo Tubo
26 1623 1567 80... ... ... 1... Válvula Válvula
27 1079 5840 29... ... ... 4... Niple Niple
28 1028 8631 38... ... ... 1... Flexível Flexible
29 0661 1000 43... ... ... 4... Arruela Arandela
30 1028 8631 36... ... ... 1... Flexível Flexible
31 1028 8648 21... ... ... 1... Niple Niple
32 0653 1062 00... ... ... 1... Arruela Arandela
33 0686 3716 01... ... ... 1... Tampão Tapón
33 1028 8576 36... ... ... 1... Tubo Tubo
34 0346 1000 15... ... ... 5... Abraçadeira Abrazadera
57
SISTEMA DE REGULAGEM 21
2
SISTEMA DE REGULACIÓN 22 14
23
24
25 4
26 5
27 2 3 6
26
1 16 14
25 20 17 11
23 8
19 14
5 12 35 35 37
15 5
10 17 28 36
9 16 34
13 8 16
6
14 7
8 10
15 10
30
18 8
15

10
33

15
31

8 32
29

58
SISTEMA DE REGULAGEM
SISTEMA DE REGULACIÓN

Ref. A B C D Descrição Designación

1 1028 8633 38... ... ... 1... Suporte Soporte
2 0147 1360 03... ... ... 4... Parafuso Tornillo
3 0301 2344 00... ... ... 4... Arruela Arandela
4 1626 1052 81... ... ... 1... Válvula de regulagem Válvula de regulación
5 1028 7611 18... ... ... 4... Niple Niple
6 0560 4401 06... ... ... 2... Cruzeta Cruceta
7 1626 0285 00... ... ... 1... Restitor Restrictor
8 1028 8504 30... ... ... 6... Redução Reducción
9 0803 5010 10... ... ... 1... Filtro “Y” Filtro en Y
10 1028 7612 27... ... ... 4... Niple Niple
11 1028 7612 26... ... ... 1... Mangueira Manguera
12 1089 0548 04... ... ... 1... Pressostato Presostato
13 1089 0351 61... ... ... 2... Válvula solenóide Válvula solenoide
14 9740 2004 31... ... ... 4... Cotovelo Codo
15 0070 6002 04... ... ... CN... Tubo de plástico Tubo plástico
16 0653 1062 00... ... ... 3... Arruela Arandela
17 0686 3716 00... ... ... 2... Tampão Tapón
18 1028 8500 20... ... ... 1... Tee Conexión en T
19 1615 7676 82... ... ... 1... Regulador de velcidade Regulador de velocidad
20 1028 7612 08... ... ... 1... Acelerador Acelerador
21 0147 1245 03... ... ... 4... Parafuso Perno
22 0301 2321 00... ... ... 4... Arruela Arandela
23 1028 8630 42... ... ... 1... Alavanca Palanca
24 0147 1323 03... ... ... 1... Parafuso Perno
25 1619 1639 00... ... ... 2... Junta esférica Junta esférica
26 0261 2108 00... ... ... 3... Porca Tuerca
27 1028 8561 27... ... ... 1... Barra roscada Barra
28 1615 9643 00... ... ... 1... Restritor Restrictor
29 1028 7611 16... ... ... 1... Niple Niple
30 1028 8630 46... ... ... 1... Mangueira Manguera
31 1028 8630 32... ... ... 1... Mangueira Manguera
32 0581 2000 37... ... ... 1... Tee Conexión en T
33 1028 8505 04... ... ... 1... Redução Reducción
34 0823 0050 09... ... ... 1... Válvula Válvula
35 0661 1000 38... ... ... 2... Arruela Arandela
36 0603 4200 26... ... ... 1... Niple Niple
37 1028 8722 15... ... ... 1... Niple Niple
59
SISTEMA ELÉTRICO
SISTEMA ELÉCTRICO

20
19

18
8

7
15
11
18
17 21
16 15 10 22
4
18
6
13
12
5 3

2
14
1

9
1

60
SISTEMA ELÉTRICO
SISTEMA ELÉCTRICO

Ref. A B C D Descrição Designación

1 1028 7611 15... ... ... 2... Bateria Batería
2 1028 8634 17... ... ... 1... Suporte Soporte
3 1619 5337 01... ... ... 2... Parafuso Tornillo
4 1028 8632 09... ... ... 1... Cabo Cable
5 1028 8627 44... ... ... 1... Cabo Cable
6 1093 0039 04... ... ... 1... Cabo Cable
7 1028 6232 11... ... ... 1... Cabo terra Cable de tierra
8 1028 8632 27.. ... ... 1... Chicote completo Conjunto de cables completo
- 1028 7339 04... •... ... 1... Botão de “Emergência” Botón de “Emergencia”
- 1093 0120 00... •... ... 1... Conjunto de iluminação Conjunto de iluminación
- 1093 0120 02... ••... ... 1... Lâmpada Lámpara
9 --- ... •... ... 2... Válvula solenóide (veja pág. 58) Válvula solenoide (véase pág. 58)
10 1028 8634 18... ... ... 1... Proteção da bateria Protección
11 1028 8576 90... ... ... 2... Parafuso Tornillo
12 1028 8627 45... ... ... 1... Cabo Cable
13 1028 8631 34... ... ... 1... Suporte Soporte
14 1028 8576 90... ... ... 2... Parafuso Tornillo
15 1028 8627 46... ... ... 1... Chave Llave
16 0301 2121 00... ... ... 2... Arruela Arandela
17 0160 6083 00... ... ... 2... Parafuso Perno
18 1028 8627 47... ... ... 1... Porta fusível Portafusible
19 0301 2115 00... ... ... 2... Arruela Arandela
20 0160 6040 00... ... ... 2... Parafuso Perno
21 1028 8669 37... ... ... 1... Fusível Fusible
22 - - - ... ... ... 1... Tampa (veja pág. 26) Tapa (véase pág. 26)
61
ADESIVOS
ETIQUETAS

2
2 2 2
2 2

2
1 0 8
2 8 5 3
6 0 1 1 0
2 8 8
5 6 3 0
1 1 0
2 8 8
5 6 3 0
1 1 0 8
2 8 5
6 3 0
1 0 2 8 8
1 5 6 0
3 1 1 0
2 8 8
5 6 3 0
1
1 0 8
2 8 5
6 3 0
1

1 1 1 2
0 8 8 6

1 0
5 3 0

2 8 8 6
1

5 3 0
1

0 2 8 5
1 8 6 3
0 1

3 0 2 8 7
1 6 2
3 0 7

1 0
2 8 8
5 6 3 0
1

5 6/7 11
0 2 8 8
1 5 6 0
3 1 0 2 8 8
1 5 6 0
3 1
www.atlascopco.com.br
4 0 2 8 8
1 5 6 0
3 1

1 0
2 8 8
5 6 3 0
1

MODE L O:

P RE S Ã
CO M PRE SSO RD EAR

Nº DE S É RIE DO P O
S O MÁ X M
R DUT O:
I A DE T
RA B A H
L O: b
ar e
( )
DE S CA
R GA L
I V RE E F E
TVI A:
1 0
2 8 8
5 6 0
3 1
A NODE F A B RIC A ÇÃ O:

F A B IR CA O
D NOB RA S L
I P OR:

0 2 8 8
1 5 6
3 0 1

www.atlascopco.com.br

4
2 2 2 2 5 APROVADO DENATRAN

1028850136

1028 8631 46 KIT DE SERVIÇO 250 h 1000 h 2000 h KIT DO ELEMENTO SEPARADOR
XAS1500SD5
XATS1200SD5

9
XAHS1200SD5 1028 8564 02 1028 8630 93 1028 8630 94 1028 8630 91

12
XAVS1100SD5
Óleo do compressor PAROIL S Óleo do motor PAROIL E Anti-corrosivo do motor PARCOOL EG
5l 1615 5950 01 5l 1615 5953 00 5l 1604 5308 00
20 l 1615 5951 01 20 l 1615 5954 00 20 l 1604 5307 01
210 l 1615 5952 01 210 l 1615 5955 00 210 l 1604 5306 00

5.2 bar / 75 psi

5.2 bar / 75 psi
5.2 bar / 75 psi CUIDADO
5.2 bar / 75 psi
DIESEL É TÃO PERIGOSO QUANTO GASOLINA.
SIGA RIGOROSAMENTE TODAS AS NORMAS DE
SEGURANÇA:

Diesel es peligroso como la gasolina.

Siga estrictamente todas las normas de
seguridad :
PAROIL E

PAROIL S PAROIL Sxtreme

1028 8631 44
1028784207

2 8 6 10
62
ADESIVOS
ETIQUETAS

Ref. A B C D Descrição Designación

1 0690 1140 00... ... ... 4... Adesivo - Atlas Copco Etiqueta - Atlas Copco
2 1028 8631 44... ... ... 1... Adesivo Etiqueta
3 - ... ... ... 2... Adesivo Etiqueta
- 1028 8632 01... ... ... -... XAS1500 SD5 XAS1500 SD5
- 1028 8632 02... ... ... -... XATS1300 SD5 XATS1300 SD5
- 1028 8632 03... ... ... -... XAHS1200 SD5 XAHS1200 SD5
- 1028 8632 04... ... ... -... XAVS1100 SD5 XAVS1100 SD5
4 1028 8481 43... ... ... 2... Adesitvo - Web-site Etiqueta - Web-site
5 1028 7623 07... ... ... 1... Adesivo - Emergência Etiqueta - Emergencia
6 1028 8679 11... ... ... 1... Plaqueta de dados Placa de datos
7 0129 3104 00... ... ... 4... Rebite Remache
8 1079 9902 00... ... 1... 2... Adesivo Etiqueta
9 1028 8501 36... ... 1... 2... Adesivo - fita reflexiva Etiqueta
10 1028 7842 07... ... ... 1... Adesivo Etiqueta
11 1028 8632 26... ... ... 1... Adesivo Etiqueta
12 1028 8631 46... ... ... 1... Adesivo - Kits de serviço Etiqueta - Kits de servício
1. Somente/solamente para máquinas com/con rodeiro/tren de aterrizaje. 63
OPCIONAL - CHASSI E SUPORTES COM RODEIRO
OPCIONAL - BASTIDORY SOPORTES CON TREN DE ATERRIZAJE
21
13
24

20

25

22

23
13
19
12
13
11
30 33
12
17
13 32
16 10
31 7 7
7 8 9
7 8 6
6
8
18 17
14
15
7 7
1 8
27 9
18
26

26
5
27 29
2

5
28 5 3

5 4

64
OPCIONAL - CHASSI E SUPORTES COM RODEIRO
OPCIONAL - BASTIDORY SOPORTES CON TREN DE ATERRIZAJE

Ref. A B C D Descrição Designación

1 1028 8634 51... ... ... 1... Chassi Bastidor
2 1028 8632 22... ... ... 1... Tampa Tapa
3 1028 8631 47... ... ... 1... Tampa Tapa
4 1028 8631 49... ... ... 1... Tampa Tapa
5 1028 8576 90... ... ... 41... Parafuso Tornillo
6 1615 5509 00... ... ... 2... Amortecedor Amortiguador
7 0147 1400 03... ... ... 8... Parafusdo Perno
8 0333 3237 00... ... ... 4... Arruela Arandela
9 0301 2358 00... ... ... 4... Arruela Arandela
10 1028 7618 10... ... ... 1... Suporte Soporte
11 1028 8632 47... ... ... 1... Suporte Soporte
12 0147 1479 03... ... ... 2... Parafuso Perno
13 0302 1274 04... ... ... 10... Arruela Arandela
14 0211 1401 00... ... ... 8... Parafuso Tornillo
15 1028 8633 13... ... ... 1... Suporte Soporte
16 1028 8633 14... ... ... 1... Suporte Soporte
17 0147 1496 03... ... ... 2... Parafuso Perno
18 1619 5189 01... ... ... 2... Amortecedor Amortiguador
19 1028 8635 05... ... ... 1... Suporte Soporte
20 --- ... ... ... 1... Viga de içamento (veja item 13 pág. 46) Viga de alzar (véase item 13 pág. 46)
21 0147 1477 03... ... ... 4... Parafuso Perno
22 0291 1114 00... ... ... 4... Porca Tuerca
23 0147 1481 03... ... ... 4... Parafuso Perno
24 1028 8576 90... ... ... 3... Parafuso Tornillo
25 --- ... ... ... 1... Etiqueta (veja pág. 62) Etiqueta (véase pág. 62)
26 1028 7611 11... ... ... 2... Chapa Placa
27 1028 8576 91... ... ... 6... Parafuso Tornillo
28 1028 8631 43... ... ... 1... Tampa Tapa
29 1028 8632 32... ... ... 2... Tampão Tapón
30 1028 8563 02... ... ... 4... Espaçador Espaciador
31 0302 1274 04... ... ... 4... Arruela Arandela
32 1028 8563 03... ... ... 4... Parafuso Perno
33 1028 8563 04... ... ... 4... Parafuso Perno
65
OPCIONAL - CORTA FAÍSCAS - SAÍDA DE GASES DE ESCAPE
OPCIONAL - AMORTIGUADOR DE CHISPAS - SALIDA DE GASES DE ESCAPE

14

13

9 9

10
15
12

12 11

3
1
4
5
3

66
OPCIONAL - CORTA FAÍSCAS - SAÍDA DE GASES DE ESCAPE
OPCIONAL - AMORTIGUADOR DE CHISPAS - SALIDA DE GASES DE ESCAPE

Ref. A B C D Descrição Designación

1 1028 8632 38... ... ... 1... Flexível Flexible
2 1028 8632 37... ... ... 1... Coletor Colector
3 1093 0163 00... ... ... 2... Abraçadeira Abrazadera
4 1028 8632 39... ... ... 1... Adaptador Adaptador
5 1028 7605 10... ... ... 1... Abraçadeira Abrazadera
6 1028 8633 41... ... ... 2... Silencioso com corta faísca Silencioso con amortiguador de chispas
7 1028 5850 08... ... ... 2... Abraçadeira Abrazadera
8 1028 8632 10... ... ... 2... Tampa Tapa
9 1028 8561 05... ... ... 1... Lã de cerâmica Lana de la cerámica
10 1028 8633 42... ... ... 1... Protetor Protector
11 1028 8633 43... ... ... 1... Protetor Protector
12 1028 8576 90... ... ... 20... Parafuso Tornillo
13 1028 7614 10... ... ... 1... Viga de içamento Viga de alzar
14 1028 7614 15... ... ... 2... Manilha Manopla
15 0686 3716 07... ... ... 2... Tampão Tapón
67
RODEIRO
TREN DE ATERRIZAJE

9
8

7
8
7
6

7 2 10

3
4
5
1

68
RODEIRO
TREN DE ATERRIZAJE

Ref. A B C D Descrição Designación

- 1028 8631 51... ... ... 1... Conjunto completo Conjunto completo
1 1028 8631 05... •... ... 1... Eixo dianteiro Eje delantero
2 1028 8631 04... •... ... 1... Eixo traseiro Eje trasero
3 1028 8631 59... •... ... 4... Roda Rueda
4 0538 0492 00... •... ... 4... Pneu Neumático
5 1028 6079 19... •... ... 4... Câmara Cámara
6 1028 8631 26... •... ... 1... Cambão Barra de remolque
7 1028 8631 27... •... ... 2... Cabo de freio Cable de freno
8 1028 8631 28... •... ... 1... Cabo Cable
9 1028 8631 29... •... ... 1... Conjunto intermediário Conjunto intermediario
10 1615 6219 02... •... ... 1... Corrente Cadena
69
OPCIONAL - AFTERCOOLER + WSD
OPCIONAL - AFTERCOOLER + WSD

23
12
12

24

21 13
19
12

22 19
7
6 11 10
2 14
12
6
7 16
5 19
19 5 17
3
9
4
8 10 11
31
25
18 30
12
15
29
1
17 16
25
27
28

19 26

20

70
OPCIONAL - AFTERCOOLER + WSD
OPCIONAL - AFTERCOOLER + WSD

Ref. A B C D Descrição Designación

1 1604 3355 02... ... ... 1... Aftercooler Aftercooler
2 1604 9790 00... ... ... 1... Tubo Tubo
3 1604 9792 00... ... ... 1... Tubo Tubo
4 1613 9463 80... ... ... 1... WSD WSD
5 0663 2109 69... ... ... 2... Anel “O” Junta tórica
6 0301 2358 00... ... ... 8... Arruela Arandela
7 0147 1402 03... ... ... 8... Parafuso Perno
8 1028 8634 50... ... ... 1... Tubo Tubo
9 0663 7141 00... ... ... 1... Anel “O” Junta tórica
10 0147 1402 03... ... ... 8... Parafuso Perno
11 0301 2358 00... ... ... 8... Arruela Arandela
12 1028 8576 90... ... ... 14... Parafuso Tornillo
13 1028 8634 44... ... ... 1... Tubo Tubo
14 1028 8634 45... ... ... 1... Tubo Tubo
15 1028 8634 40... ... ... 1... Suporte Soporte
16 0301 2344 00... ... ... 9... Arruela Arandela
17 0147 1359 03... ... ... 9... Parafuso Perno
18 1028 8634 48... ... ... 1... Tubo Tubo
19 0634 1000 57... ... ... 5... Acoplamento Acoplamiento
20 1028 8634 47... ... ... 1... Tubo Tubo
21 1028 8634 41... ... ... 1... Suporte Soporte
22 1028 8634 42... ... ... 1... Suporte Soporte
23 1028 8634 43... ... ... 1... Suporte Soporte
24 1028 8634 53... ... ... 1... Chapa defletora Placa
25 1028 6808 01... ... ... 4... Conexão Conexión
26 0581 0000 87... ... ... 2... Conexão Conexión
27 0603 4102 03... ... ... 1... Niple Niple
28 0852 0010 36... ... ... 1... Válvula Válvula
29 0070 6002 05... ... ... CN... Tubo de plástico Tubo plástico
30 0686 3716 07... ... ... 1... Tampão Tapón
31 0661 1000 44... ... ... 1... Arruela Arandela
71
OPCIONAL - AFTERCOOLER + WSD + FILTRO DDx/PDx
OPCIONAL - AFTERCOOLER + WSD + FILTRO DDx/PDx

37
16
16

38

33
32 34 21
30 35
29 27
31
19 15 16
20
15
36 27
18
14 2 11 10
22
27
17 16
13 6
5 7 24
27
12 25
6 5 3
7
9
4
43 8 11
26 10
49
39
41 48
39
47 16
47 23
40
47 1
42
39 25 24
47
39
45
27 46
28 39
44
44
72
OPCIONAL - AFTERCOOLER + WSD + FILTRO DDx/PDx
OPCIONAL - AFTERCOOLER + WSD + FILTRO DDx/PDx
Ref. A B C D Descrição Designación
1 1604 3355 02... ... ... 1... Aftercooler Aftercooler
2 1626 4771 01... ... ... 1... Tubo Tubo
3 1604 9792 00... ... ... 1... Tubo Tubo
4 1613 9463 80... ... ... 1... WSD WSD
5 0663 2109 69... ... ... 2... Anel “O” Junta tórica
6 0301 2358 00... ... ... 8... Arruela Arandela
7 0147 1402 03... ... ... 8... Parafuso Perno
8 1028 8634 50... ... ... 1... Tubo Tubo
9 0663 7141 00... ... ... 1... Anel “O” Junta tórica
10 0147 1402 03... ... ... 8... Parafuso Perno
11 0301 2358 00... ... ... 8... Arruela Arandela
12 8102 2951 54... ... ... 1... Filtro DDx Filtro DDx
13 0211 1365 00... ... ... 2... Parafuso Tornillo
14 0266 2111 00... ... ... 4... Porca Tuerca
15 0663 7143 00... ... ... 2... Anel “O” Junta tórica
16 1028 8576 90... ... ... 15... Parafuso Tornillo
17 8102 2951 62... ... ... 1... Filtro PDx Filtro PDx
18 1028 8634 46... ... ... 1... Tubo Tubo
19 0147 1365 03... ... ... 2... Parafuso Perno
20 0301 2344 00... ... ... 2... Arruela Arandela
21 1028 8634 44... ... ... 1... Tubo Tubo
22 1028 8634 45... ... ... 1... Tubo Tubo
23 1028 8634 40... ... ... 1... Suporte Soporte
24 0301 2344 00... ... ... 8... Arruela Arandela
25 0147 1359 03... ... ... 8... Parafuso Perno
26 1028 8634 49... ... ... 1... Tubo Tubo
27 0634 1000 57... ... ... 5... Acoplamento Acoplamiento
28 1028 8634 47... ... ... 1... Tubo Tubo
29 0147 1362 03... ... ... 2... Parafuso Perno
30 0301 2344 00... ... ... 2... Arruela Arandela
31 0266 2111 00... ... ... 2... Porca Tuerca
32 0147 1359 03... ... ... 2... Parafuso Perno
33 0301 2344 00... ... ... 2... Arruela Arandela
34 1028 8634 54... ... ... 1... Suporte Soporte
35 1028 8634 41... ... ... 1... Suporte Soporte
36 1028 8634 42... ... ... 1... Suporte Soporte
37 1028 8634 43... ... ... 1... Suporte Soporte
38 1028 8634 53... ... ... 1... Chapa defletora Placa
39 1028 6808 01... ... ... 7... Conexão Conexión
40 1028 6808 12... ... ... 1... Tee Conexión en T
41 1028 6808 04... ... ... 1... Cotovelo Codo
42 1028 7611 21... ... ... 1... Tee Conexión em T
43 1617 7082 02... ... ... 2... Acoplamento Acoplamiento
44 0581 0000 87... ... ... 2... Conexão Conexión
45 0603 4102 03... ... ... 1... Niple Niple
46 0852 0010 36... ... ... 1... Válvula Válvula
47 0070 6002 05... ... ... CN... Tubo de plástico Tubo plástico
48 0686 3716 07... ... ... 1... Tampão Tapón
49 0661 1000 44... ... ... 1... Arruela Arandela
73
OPCIONAL - AFTERCOOLER + WSD + FILTRO PDx/QDx
OPCIONAL - AFTERCOOLER + WSD + FILTRO PDx/QDx

37
16
16

38

33
32 34 21
30 35
29 27
31
19 15 16
20
15
36 27
18
14 2 11 10
22
27
17 16
13 6
5 7 24
27
12 25
6 5 3
7
9
4
43 8 11
26 10
49
39
41 48
39
47 16
47 23
40
47 1
42
39 25 24
47
39
45
27 46
28 39
44
44
74
OPCIONAL - AFTERCOOLER + WSD + FILTRO PDx/QDx
OPCIONAL - AFTERCOOLER + WSD + FILTRO PDx/QDx
Ref. A B C D Descrição Designación
1 1604 3355 02... ... ... 1... Aftercooler Aftercooler
2 1626 4771 01... ... ... 1... Tubo Tubo
3 1604 9792 00... ... ... 1... Tubo Tubo
4 1613 9463 80... ... ... 1... WSD WSD
5 0663 2109 69... ... ... 2... Anel “O” Junta tórica
6 0301 2358 00... ... ... 8... Arruela Arandela
7 0147 1402 03... ... ... 8... Parafuso Perno
8 1028 8634 50... ... ... 1... Tubo Tubo
9 0663 7141 00... ... ... 1... Anel “O” Junta tórica
10 0147 1402 03... ... ... 8... Parafuso Perno
11 0301 2358 00... ... ... 8... Arruela Arandela
12 8102 2951 62... ... ... 1... Filtro PDx Filtro PDx
13 0211 1365 00... ... ... 2... Parafuso Tornillo
14 0266 2111 00... ... ... 4... Porca Tuerca
15 0663 7143 00... ... ... 2... Anel “O” Junta tórica
16 1028 8576 90... ... ... 14... Parafuso Tornillo
17 8102 2656 37... ... ... 1... Filtro QDx Filtro QDx
18 1028 8634 46... ... ... 1... Tubo Tubo
19 0147 1365 03... ... ... 2... Parafuso Perno
20 0301 2344 00... ... ... 2... Arruela Arandela
21 1028 8634 44... ... ... 1... Tubo Tubo
22 1028 8634 45... ... ... 1... Tubo Tubo
23 1028 8634 40... ... ... 1... Suporte Soporte
24 0301 2344 00... ... ... 8... Arruela Arandela
25 0147 1359 03... ... ... 8... Parafuso Perno
26 1028 8634 49... ... ... 1... Tubo Tubo
27 0634 1000 57... ... ... 5... Acoplamento Acoplamiento
28 1028 8634 47... ... ... 1... Tubo Tubo
29 0147 1362 03... ... ... 2... Parafuso Perno
30 0301 2344 00... ... ... 2... Arruela Arandela
31 0266 2111 00... ... ... 2... Porca Tuerca
32 0147 1359 03... ... ... 2... Parafuso Perno
33 0301 2344 00... ... ... 2... Arruela Arandela
34 1028 8634 54... ... ... 1... Suporte Soporte
35 1028 8634 41... ... ... 1... Suporte Soporte
36 1028 8634 42... ... ... 1... Suporte Soporte
37 1028 8634 43... ... ... 1... Suporte Soporte
38 1028 8634 53... ... ... 1... Chapa defletora Placa
39 1028 6808 01... ... ... 7... Conexão Conexión
40 1028 6808 12... ... ... 1... Tee Conexión en T
41 1028 6808 04... ... ... 1... Cotovelo Codo
42 1028 7611 21... ... ... 1... Tee Conexión em T
43 1617 7082 02... ... ... 2... Acoplamento Acoplamiento
44 0581 0000 87... ... ... 2... Conexão Conexión
45 0603 4102 03... ... ... 1... Niple Niple
46 0852 0010 36... ... ... 1... Válvula Válvula
47 0070 6002 05... ... ... CN... Tubo de plástico Tubo plástico
48 0686 3716 07... ... ... 1... Tampão Tapón
49 0661 1000 44... ... ... 1... Arruela Arandela
75
ANOTAÇÕES/ ANOTACIONES
ANOTAÇÕES/ ANOTACIONES
ANOTAÇÕES/ ANOTACIONES
ANOTAÇÕES/ ANOTACIONES
 Atlas Copco Brasil Ltda. - Compressor Technique
Alameda Araguaia, 2700 - Tamboré - Barueri - SP - CEP 06455-000
Tel.: (11) 3478-8700 - Fax: (11) 4195-7090
CNPJ: 57.029.431/0001-06
Visite nosso site: www.atlascopco.com.br
