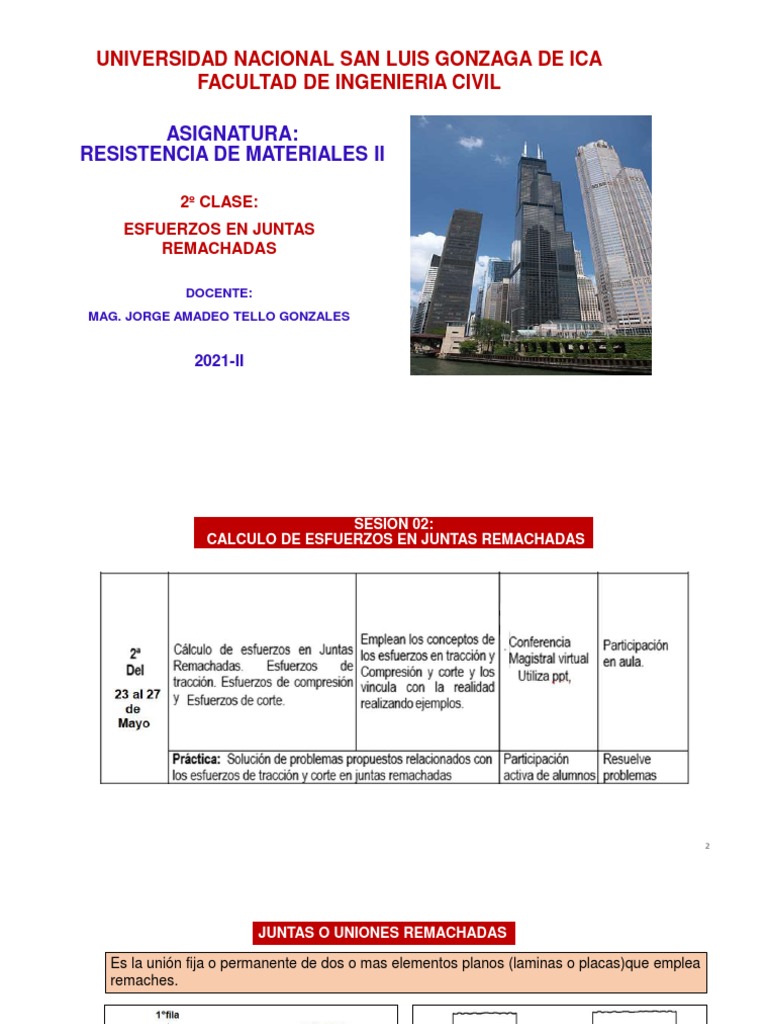

UNIVERSIDAD NACIONAL SAN LUIS GONZAGA DE ICA

FACULTAD DE INGENIERIA CIVIL

ASIGNATURA:
RESISTENCIA DE MATERIALES II

2º CLASE:
ESFUERZOS EN JUNTAS
REMACHADAS

DOCENTE:
MAG. JORGE AMADEO TELLO GONZALES

2021-II
 SESION 02:
CALCULO DE ESFUERZOS EN JUNTAS REMACHADAS

2
 JUNTAS O UNIONES REMACHADAS

Es la unión fija o permanente de dos o mas elementos planos (laminas o placas)que emplea
remaches.

Se usa frecuentemente para unir piezas en aeronaves, puentes, calderas de vapor,

tanques, tuberías forzadas, estructuras de barcos, depósitos de presión, etc.

3
 HIPOTESIS PARA EL CALCULO EN JUNTAS CON REMACHES

 El análisis se basa en la teoría de la placa rígida, la que indica que en una junta
remachada no se considera deformaciones entre filas de remaches y que los
esfuerzos se distribuyen uniformemente en los remaches

 Las juntas remachadas se encuentran sometidas a la acción de una carga central.

 Para los tipos mas simples de juntas remachadas, los remaches soportan cargas
iguales.

 No se consideran los esfuerzos de rozamiento de las placa.

 El esfuerzo cortante en los remaches es uniforme.

 No se consideran flexión en los remaches

4
 PASOS EN UNA JUNTA REMACHADA

FILA DE REMACHES: Es el conjunto de remaches alineados rectilíneamente que se encuentran

ubicados perpendicularmente con respecto al eje longitudinal de la junta.
PASO (p): Es la distancia de centro a
centro de dos remaches consecutivos de
una misma fila.
PASO TRANSVERSAL (Pt) Es la distancia
horizontal que existe entre dos ejes de dos
filas consecutivas de remaches.
PASO DIAGONAL (Pd): Es la distancia del
eje de un remache de una fila al eje del
remache mas cercano a la siguiente fila.
PASO DE BORDE(Pb): Es la distancia del
borde de la placa mas próximo al eje de la
primera o ultima fila de remaches
PASO DE BORDE LATERAL(PbL): Es la distancia del borde lateral de la placa al centroide del
remaches mas próximo a dicho borde.

5
 MODULO REPETIDO DE UNA JUNTA

Es el grupo de remaches cuyo conjunto se repite a lo largo de la unión (grupo repetitivo).

La longitud del grupo

repetitivo es
generalmente igual al
paso. Si los pasos son de
diferentes longitudes se
tomará como longitud del
grupo el mayor de los
pasos .

6
 DETERMINACION DE FALLAS O MODOS DE ROTURA
Las juntas remachadas pueden fallar por diversos motivos, elección no adecuada del tipo de
material, también cuando los esfuerzos actuantes son mayores a los esfuerzos resistentes.

Falla por tracción o

desgarramiento

Falla por compresión o

aplastamiento

Falla por corte

7
𝜎𝑡
ESFUERZO POR TRACCION (𝝈𝒕 )

t = Espesor de la placa
dh = diámetro del hueco
b = Longitud del paso o ancho de la placa
n = Numero de huecos
Pt = Carga de tracción

8
DIAMETRO DEL HUECO O AGUJERO (dh)

9
ESFUERZO DE COMPRESION O APLASTAMIENTO (𝜎𝑏 )

t = Espesor de la placa
dh = diámetro del hueco
n = Numero de huecos
Pb = Carga de aplastamiento

10
ESFUERZO DE CORTE ( 𝝉)

11
ROTURA MARGINA O POCA DISTANCIA AL BORDE

El remache dispuesto al borde puede fallar por

desgarramiento.
Experimentalmente se ha establecido que si la distancia del
centro del remache al borde transversal de la placa es:
13Τ4 𝑑𝑟 𝑎 2𝑑𝑟 se anula la posibilidad de falla de borde.

12
 EXIGENCIAS MINIMAS - PASO O DISTANCIA ENTRE CENTROS DE REMACHES

Existen exigencias mínimas obtenidas de las practicas respecto de las distancias entre remaches.

𝑝𝑏 𝑝𝑎𝑠𝑜 𝑑𝑒 𝑏𝑜𝑟𝑑𝑒 = 1 3Τ4 𝑑𝑟 𝑎 2𝑑𝑟 (en la dirección de la fuerza)

𝑝𝑏 𝑝𝑎𝑠𝑜 𝑑𝑒 𝑏𝑜𝑟𝑑𝑒 = 1.3𝑑𝑟 𝑎 1.9𝑑𝑟 (borde lateral)

𝑝𝑡 𝑝𝑎𝑠𝑜 𝑡𝑟𝑎𝑛𝑠𝑣𝑒𝑟𝑠𝑎𝑙 = 2.5𝑑𝑟

𝑝 + 𝑑𝑟
𝑝𝑑 𝑝𝑎𝑠𝑜 𝑑𝑖𝑎𝑔𝑜𝑛𝑎𝑙 =
2

𝑝 𝑝𝑎𝑠𝑜 = 1.5𝑑𝑟 𝑎 2𝑑𝑟

13
 RENDIMIENTO O EFICIENCIA DE LA JUNTA REMACHADA (e)

Se define como la relación entre la resistencia de la junta remachada y la resistencia de la

placa a tensión sin remaches. Siempre se da en porcentaje.

Resistencia admisible de la junta remachada

e= x 100
Resistencia de la placa maciza a tensión

Considerando:

Ps = Carga derivada del esfuerzo cortante de la junta remachada

Pt = Carga derivada del esfuerzo de tracción de la junta remachada

Pb = Carga derivada del esfuerzo de compresión o aplastamiento de la junta remachada

PT = Carga derivada del esfuerzo de tracción en la placa maciza sin remaches

14
 Resistencia admisible de la junta remachada
De la expresión: e= x 100
Resistencia de la placa maciza a tensión

Pt = Carga derivada del esfuerzo de tracción de

𝑝𝑡 la junta remachada
e= x 100
𝑝𝑇
PT = Carga derivada del esfuerzo de tracción en
la placa maciza sin remaches
𝜎 𝑏 −𝑛𝑑ℎ 𝑡
e= x 100
𝜎.𝑏.𝑡

(𝑏 −𝑛𝑑ℎ ) EFICIENCIA O RENDIMIENTO DE LA

e= x 100 JUNTA REMACHADA.
𝑏

La eficiencia o rendimiento se calcula en la sección mas desfavorable, es decir en la fila de

menor cantidad de remaches.

15
 CONSIDERACIONES FINALES

 Los problemas que se presentan en las juntas remachadas son de determinación

del paso y la eficiencia de ella ya que en forma práctica siendo conocido el
espesor (t) de la placa, se conoce los diámetros de los remaches así como los
esfuerzos admisibles (dados en tablas).
 Para obtener el paso (p) se calcula la resistencia máxima al cortante(Ps) y la
resistencia máxima a la compresión o aplastamiento (Pb). El menor de los
resultados se iguala a pt (resistencia máxima a la tracción)-

Menor resultado = 𝜎𝑡 𝑝 − 𝑑ℎ 𝑡
𝑀𝑒𝑛𝑜𝑟 𝑟𝑒𝑠𝑢𝑙𝑡𝑎𝑑𝑜 PASO PARA UNA SECCION REPETIDA
p= + 𝑑ℎ
𝜎𝑡 𝑡

𝑀𝑒𝑛𝑜𝑟 𝑟𝑒𝑠𝑢𝑙𝑡𝑎𝑑𝑜
b= + 𝑑ℎ ANCHO DE LA PLACA EN UNA
𝜎𝑡 𝑡
JUNTA REMACHADA

______________________________________________________________________________________________
Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL RESISTENCIA DE MATERIALES II
  Cuando las que placas se unen son de igual espesor tendrán igual
resistencia al aplastamiento. Si los espesores son diferentes la
falla se presenta primero en la placa mas delgada.
 Los pasos o distancias entre remaches (centros) deben ser
establecidos lo suficientemente anchos para eliminar las
posibilidades de falla.
 En las estructuras metálicas que se diseñan para:
Edificaciones (coberturas columnas, vigas); puentes tienen
holgura.
Calderas a vapor, tanques, barcos, aviones, los remaches
deben tener el diámetro del hueco para hacer la junta
hermética.

______________________________________________________________________________________________
Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL RESISTENCIA DE MATERIALES II
 UNIONES REMACHADAS MULTIPLES

Cuando las placas se conectan con varios remaches se pueden presentar dos casos:

PRIMER CASO:

Cuando la línea de acción de la

fuerza que soporta pasa por el
centroide del conjunto de remaches.

SEGUNDO CASO:
Cuando la línea de acción de la fuerza
que soporta no pasa por el centroide del
conjunto de remaches dando lugar a que
se presente torsión.

______________________________________________________________________________________________
Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL RESISTENCIA DE MATERIALES II
 PRIMER CASO: LINEA DE ACCION DE FUERZAS DE LA FUERZA
QUE PASA POR EL CENTROIDE DEL CONJUNTO DE REMACHES

Cg = Centroide de la figura
que forman el conjunto de
remaches

______________________________________________________________________________________________
Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL RESISTENCIA DE MATERIALES II
 Se asume que todos los remaches se deforman igualmente, es decir cada remache
toma una parte igual de la cargar total aplicada.

𝑑𝑟 2
POR CORTE: Ps = 𝜏 𝑛𝐴𝑠 Ps = 𝜏 . 𝑛 . 𝜋 .
4

POR COMPRESION: Pb = 𝜎𝑏 𝑛𝐴𝑠 Pb = 𝜎𝑏 . 𝑛 . 𝑡 . 𝑑𝑟

POR TENSION: Pt = 𝜎𝑡 𝐴𝑡 Pt = 𝜎𝑡 . 𝑏 − 𝑛 𝑑ℎ 𝑡

Para el caso de la carga por tracción se debe analizar por cada fila de remaches.

______________________________________________________________________________________________
Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL RESISTENCIA DE MATERIALES II
 POR TENSION: Pt = 𝜎𝑡 𝐴𝑡 Pt = 𝜎𝑡 . 𝑏 − 𝑛 𝑑ℎ 𝑡
6 remaches están uniendo las dos placas; cada remache
soporta 1/6 de la carga total es decir P/6
Fila 1-1 : Pt
Fila 2-2 : P - 1P/6 = 5P/6
Fila 3-3 : P - 3P/6 = 3P/6
Por tracción:
6
1° fila Pt = 𝜎𝑡 . 𝑏 − 𝑛 𝑑ℎ 𝑡 P = 𝜎𝑡 . 𝑏 − (1) 𝑑ℎ 𝑡
6
5
2° fila Pt = 𝜎𝑡 . 𝑏 − 𝑛 𝑑ℎ 𝑡 P = 𝜎𝑡 . 𝑏 − (2) 𝑑ℎ 𝑡
6

3
3° fila Pt = 𝜎𝑡 . 𝑏 − 𝑛 𝑑ℎ 𝑡 P = 𝜎𝑡 . 𝑏 − (3) 𝑑ℎ 𝑡
6

______________________________________________________________________________________________
Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL RESISTENCIA DE MATERIALES II
 PROBLEMAS DE APLICACION

______________________________________________________________________________________________
Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL RESISTENCIA DE MATERIALES II
 PROBLEMA 01:

En la junta remachada que se muestra, las

placas son de 5 pulg x 5/16 pulg y se usan 2
remaches de ¾ pulg. Si se consideran los
siguientes esfuerzos admisibles:
𝜎𝑡 = 22,000 𝑙𝑏/𝑝𝑢𝑙𝑔2 ;
𝜎𝑏 = 87,000 𝑙𝑏/𝑝𝑢𝑙𝑔2 y
𝜏 = 15,000 𝑙𝑏/𝑝𝑢𝑙𝑔2 .
Se pide calcular:
A) La carga máxima que puede trasmitir la
junta traslapada.
B) El rendimiento de la junta remachada,
C) El paso que tienen los remaches. b = 5pulg;
t = 5/16 pulg;
3
𝑑𝑟 = 𝑝𝑢𝑙𝑔.
4

______________________________________________________________________________________________
Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL RESISTENCIA DE MATERIALES II
 SOLUCION:

SOLUCION A : Hallando la carga máxima:

CARGA POR CORTE:
3
Ps 𝑑𝑟 2 ( )2
𝜏= Ps = 𝜏 . 𝑛 . 𝜋 . Ps = (15,000)(2) . 𝜋 . 4 Ps = 13,253.59 𝑙𝑏.
𝑛𝐴𝑠
4 4

CARGA POR COMPRESION:

Pb
𝜎 = Pb = 𝜎𝑏 𝑛𝐴𝑏 Pb = 𝜎𝑏 . 𝑛 . 𝑡 . 𝑑𝑟
𝑛 𝐴𝑏
5 3
Pb = 87,000 2 ( ) Pb = 40,781.25 𝑙𝑏.
16 4
CARGA POR TRACCION:
P
𝜎 = t Pt = 𝜎𝑡 𝐴𝑡 Pt = 𝜎𝑡 . 𝑏 − 𝑛 𝑑ℎ 𝑡
𝐴𝑡

______________________________________________________________________________________________
Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL RESISTENCIA DE MATERIALES II
 𝑑ℎ = 𝑑𝑟 + holgura 𝑑ℎ = 3/4 + 1/16 𝑑ℎ = 13/16 pulg.

Pt = 22,000. 5 − 2 𝑥 13/16 5/16 Pt = 23,203.12 𝑙𝑏.

La carga máxima que puede aplicarse a la junta remachada es Ps = 13,253.59 𝑙𝑏. Y está
limitado por el esfuerzo cortante en los remaches.
SOLUCION B : Hallando la eficiencia de la junta remachada

13
5 −2(16)
e=
𝑏 −𝑛𝑑ℎ
x 100 e= x 100 e = 67.5%
𝑏 5

También se puede resolver:

𝑝𝑡 23,203.12
e= x 100 e= 5 x 100 e = 67.4999 ≈ 67.5%
𝑃𝑇 22000 𝑥5 𝑥
16

______________________________________________________________________________________________
Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL RESISTENCIA DE MATERIALES II
 Solución C: Obtención del paso:

𝑀𝑒𝑛𝑜𝑟 𝑟𝑒𝑠𝑢𝑙𝑡𝑎𝑑𝑜 13,253.59 13

p= + 𝑑ℎ p= + p = 2.74𝑝𝑢𝑙𝑔.
𝜎𝑡 𝑡 22000(5Τ16) 16

Paso de borde: 𝑝𝑏 = 2𝑑𝑟 𝑝𝑏 = 2(3Τ4) 𝑝𝑏 = 1.5´´ (𝑣𝑎𝑙𝑜𝑟 𝑚𝑎𝑥𝑖𝑚𝑜)

𝑝𝑏 = 1.75𝑑𝑟 𝑝𝑏 = 1.75 (3Τ4) 𝑝𝑏 = 1.31𝑝𝑢𝑙𝑔.

La
𝑃𝑇 = 𝜎𝑡 . 𝑏. 𝑡 𝑃𝑇 = 22000 𝑥 5 𝑥 5ൗ16 𝑃𝑇 = 34,375𝑙𝑏.
______________________________________________________________________________________________
Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL RESISTENCIA DE MATERIALES II
______________________________________________________________________________________________
Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL RESISTENCIA DE MATERIALES II
 𝜎𝑡 = 840 𝑘𝑔/𝑐𝑚2 ;
𝜎𝑏 = 1420 𝑘𝑔/𝑐𝑚2
𝜏 = 680 𝑘𝑔/𝑐𝑚2.

Conversión:
t = ¼´´ = ¼ ( 2.54cm) = 0.635cm ≈ 0.64
5 5
𝑑𝑟 = ´´ = 2.54𝑐𝑚 = 1.59𝑐𝑚
8 8
11 11
𝑑ℎ = ´´ = 2.54𝑐𝑚 = 1.75𝑐𝑚
8 8

SOLUCIÓN A Determinando la máxima fuerza P que conserve estable la unión:

Se sabe que siete remaches actúan en la junta cada una de ellas absorbe 1/7 de
la carga total , es decir P

______________________________________________________________________________________________
Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL RESISTENCIA DE MATERIALES II
 CARGA POR CORTE:
Ps 𝑑𝑟 2 (1.59)2
𝜏= Ps = 𝜏 . 𝑛 . 𝜋 . Ps = (680)(7) . 𝜋 . Ps = 9,451.28𝑘𝑔.
𝑛𝐴𝑠
4 4

CARGA POR COMPRESION O APLASTAMIENTO:

Pb
𝜎 = Pb = 𝜎𝑏 𝑛𝐴𝑏 Pb = 𝜎𝑏 . 𝑛 . 𝑡 . 𝑑𝑟 Pb = 1420 7 0.64 (1.59)
𝑛 𝐴𝑏
Pb = 10,114.94 𝑘𝑔.
P
CARGA POR TRACCION: 𝜎 = t Pt = 𝜎𝑡 𝐴𝑡 Pt = 𝜎𝑡 . 𝑏 − 𝑛 𝑑ℎ 𝑡
𝐴𝑡

1°FILA: 7/7 Pt = 𝜎𝑡 . 𝑏 − 𝑛 𝑑ℎ 𝑡 7/7 Pt = 840. 20 − 2𝑥 1.75 0.64 Pt = 8,870.40𝑘𝑔

2°FILA: 5/7 Pt = 𝜎𝑡 . 𝑏 − 𝑛 𝑑ℎ 𝑡 5/7 Pt = 840. 20 − 3𝑥 1.75 0.64 Pt = 11,101.44𝑘𝑔

3°FILA: 2/7 Pt = 𝜎𝑡 . 𝑏 − 𝑛 𝑑ℎ 𝑡 2/7 Pt = 840. 20 − 3𝑥 1.75 0.64 Pt = 31,046.40𝑘𝑔

La fuerza máxima que gobierna el diseño es la que se presenta en la fila 1° Pt = 8,870.40𝑘𝑔 la que
satisface todas las condiciones del problema
______________________________________________________________________________________________
Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL RESISTENCIA DE MATERIALES II
 SOLUCION B : Hallando la eficiencia de la junta remachada
La eficiencia o rendimiento se calcula en la sección mas desfavorable,
en este caso en la 1° fila de remaches.
𝑏 −𝑛𝑑ℎ
e=( ) x 100
𝑏
Donde: 𝑏 = Ancho de la placa
n = Numero de remaches en la fila mas desfavorable
𝑑ℎ = Diámetro del hueco
e = Eficiencia o rendimiento de la junta remachada

20 −2(1.75)
e= x 100
20

e = 82.5 %

______________________________________________________________________________________________
Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL RESISTENCIA DE MATERIALES II
 También el rendimiento se puede calcular:
Resistencia admisible de la junta remachada
e= x 100
Resistencia de la placa maciza a tensión

Pt = Carga derivada del esfuerzo de tracción de la junta remachada

PT = Carga derivada del esfuerzo de tracción en la placa maciza sin remaches

𝑝𝑡
e= x 100
𝑝𝑇

Pt = 8,870.40 kg
PT = 𝜎𝑡 . 𝑏.t = 840 x 20 x 0.64 = 10,752 kg

8,870.40
e= x 100
10,752

e = 82.5 %
______________________________________________________________________________________________
Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL RESISTENCIA DE MATERIALES II
 PROBLEMA 03

______________________________________________________________________________________________
Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL RESISTENCIA DE MATERIALES II
 SOLUCION

Conversión:
𝜎𝑡 = 140 𝑀𝑁/𝑚2 ; 𝑡𝑝𝑙𝑎𝑐𝑎 = 14mm
𝜎𝑏 = 280 𝑀𝑁/𝑚2 𝑡𝑐𝑢𝑏𝑟𝑒𝑗𝑢𝑛𝑡𝑎 = 10mm
𝜏 = 100 𝑀𝑁/𝑚2 . 𝑑𝑟 = 19𝑚𝑚
𝑑ℎ = 19 + 1.6 = 20.6𝑚𝑚

______________________________________________________________________________________________
Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL RESISTENCIA DE MATERIALES II
 SOLUCION A : Hallando la carga máxima:
CARGA POR CORTE:
Ps 𝑑𝑟 2 (0.019)2
𝜏= Ps = 𝜏 . 𝑛 . 𝜋 . Ps = (100 𝑥 106 )(10) . 𝜋 . Ps = 283.53𝐾𝑁
𝑛𝐴𝑠
4 4
CARGA POR COMPRESION ( contacto con placa):
P Pb = 𝜎𝑏 𝑛𝐴𝑏 Pb = 𝜎𝑏 . 𝑛 . 𝑡𝑝𝑙𝑎𝑐𝑎 . 𝑑𝑟
𝜎 = b
𝑛 𝐴𝑏
Pb = (280 𝑥 106) 10 0.014 (0.019) Pb = 744.80𝐾𝑁.
CARGA POR COMPRESION ( contacto con cubrejuntas):
Pb ´ Pb´ = 𝜎𝑏 𝑛𝐴𝑏 Pb = 𝜎𝑏 . 𝑛 . 𝑡𝑐𝑢𝑏𝑟𝑒𝑗𝑢𝑛𝑡𝑎 . 𝑑𝑟
𝜎 =
𝑛 𝐴𝑏
Pb´ = (280 𝑥 106 ) 10 0.010 (0.019) Pb´ = 532.0𝐾𝑁.

______________________________________________________________________________________________
Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL RESISTENCIA DE MATERIALES II
 P
CARGA POR TRACCION: 𝜎 = 𝐴t Pt = 𝜎𝑡 𝐴𝑡
𝑡

Pt = 𝝈𝒕 . 𝒃 − 𝒏 𝒅𝒉 𝒕𝒑𝒍𝒂𝒄𝒂

1°FILA: 10/10 Pt = 140 𝑥 106 0.28 − 1 𝑥0.0206 0.014 Pt = 508.42𝐾𝑁

2°FILA: 9/10 Pt = 140 𝑥 106 0.28 − 2 𝑥0.0206 0.014 Pt = 520.05𝐾𝑁

3°FILA: 7/10 Pt = 140 𝑥 106 0.28 − 3 𝑥0.0206 0.014 Pt = 610.98𝐾𝑁

4°FILA: 4/10 Pt = 140 𝑥 106 0.28 − 4 𝑥0.0206 0.014 Pt = 968.24𝐾𝑁

______________________________________________________________________________________________
Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL RESISTENCIA DE MATERIALES II
______________________________________________________________________________________________
Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL RESISTENCIA DE MATERIALES II
 GRACIAS POR SU ATENCIÓN

______________________________________________________________________________________________
Mag. JORGE AMADEO TELLO GONZALES FACULTAD DE INGENIERIA CIVIL RESISTENCIA DE MATERIALES II
