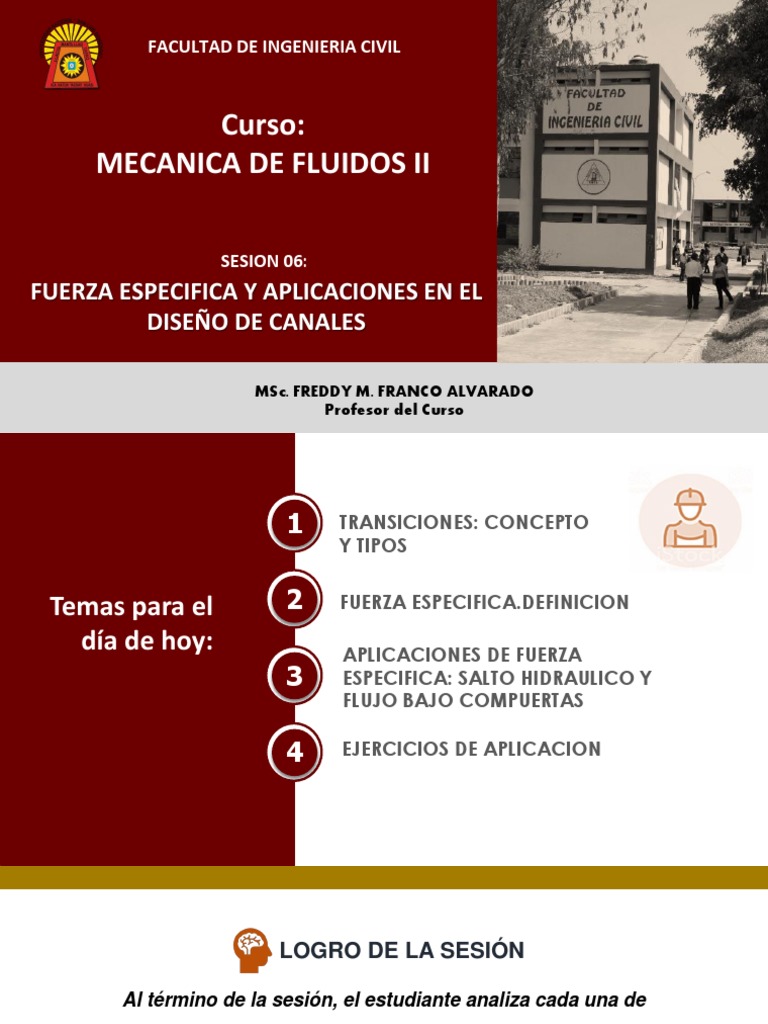

FACULTAD DE INGENIERIA CIVIL

Curso:
MECANICA DE FLUIDOS II

SESION 06:
FUERZA ESPECIFICA Y APLICACIONES EN EL
DISEÑO DE CANALES

MSc. FREDDY M. FRANCO ALVARADO

Profesor del Curso
 1 TRANSICIONES: CONCEPTO
Y TIPOS

Temas para el 2 FUERZA ESPECIFICA.DEFINICION

día de hoy: APLICACIONES DE FUERZA

3 ESPECIFICA: SALTO HIDRAULICO Y
FLUJO BAJO COMPUERTAS

4 EJERCICIOS DE APLICACION
 LOGRO DE LA SESIÓN

Al término de la sesión, el estudiante analiza cada una de

las aplicaciones de la fuerza especifica para utilizarlas en
el diseño de proyectos de canales, con responsabilidad y
conocimiento.
TRANSICIONES
Se llama transiciones a la modificación
vertical u horizontal de la sección de un
canal. Estas pueden ser gradas positivas o
negativas, así como reducciones o
ampliaciones, originando la modificación
del perfil del flujo.
Para el análisis se considera despreciables
las perdidas de carga.
Entonces debe cumplirse:
y1+(V12/2g) = y2+(V22/2g)+a
Siendo “a” la altura de la grada positiva o
negativa.
EFECTO DE GRADAS EN EL TIRANTE – Caso Canal de ancho constante

El valor máximo que puede tomar una grada positiva, sin alterar la
línea de energía, es cuando corresponde el tirante critico sobre ella.
El valor máximo
que puede
tomar una grada
positiva, sin
alterar la línea
de energía, es
cuando
corresponde el
tirante critico
sobre ella.
FUERZA ESPECIFICA:
Definición
La Fuerza especifica, expresa el
momentum del flujo que pasa a
través de la sección del canal por
unidad de tiempo y por unidad de
peso del agua y la fuerza por
unidad de peso del agua.
Para una Fuerza especifica dada
hay dos tirantes posibles, estos
tirantes se denominan conjugados.
APLICACIONES DE FUERZA ESPECIFICA:
SALTO HIDRAULICO
Es el paso violento de un régimen supercrítico a uno subcrítico con gran
disipación de energía. El Salto Hidráulico puede ocurrir en la superficie
libre de un flujo homogéneo y en la interfase de un flujo estratificado
en cualquier dirección; en ambos casos el Salto Hidráulico es
acompañado de turbulencia significativa y pérdidas de energía.
TIPOS DE SALTO
Podemos distinguir los siguientes:
a) Si F = 1 - No hay Salto

b) Si 1 < F < 1.7 - Salto Ondulador

c) Si 1.7 < F < 2.5 - Salto Débil

d) Si 2.5 < F < 4.5 - Salto Oscilante

e) Si Disipación 45 al 70% - Salto Permanente

f) Gran Disipación (85%) - Salto Fuerte

Diferentes
tipos de
resalto
hidráulico
CALCULO DE LAS CONJUGADAS (y1 , y2)
Para secciones rectangulares: y2/y1 = 1/2 * (√1 + 8 NF2 - 1 )
Donde: y2 - Tirante al final del salto
y1 - Tirante al inicio del salto
NF - Número de Froude
LONGITUD DEL SALTO
Podemos plantear tres posibilidades para secciones
rectangulares:
a) La Fórmula de la USBR
L = y2 ( 3.491 + 0.73 NF - 0.06 NF2 - 0.00144 NF3 )
b) La Fórmula de Silvestre (1944)
L = y1 [ 9.75 ( NF – 1 ) 1.01 ]
c) Empírica no tan precisa
SMETANA: L = 6.0 * (y2 - y1)
USBR: L = 6.9 * (y2 - y1)
APLICACIONES DE FUERZA ESPECIFICA:
FLUJO EN UNA COMPUERTA
Si consideramos el fondo plano y despreciamos las perdidas de carga,
tenemos:

Si “a” es la abertura de la compuerta, entonces y2=a*Cc, donde Cc es el

coeficiente de contracción.
Para el caso la ecuación de la energía será la siguiente:
y1+(V12/2g) = y2+(V22/2g)
También contamos con la Ec. De la continuidad: V1=(aCc/y1)*V2
FLUJO EN UNA COMPUERTA
Sabemos que en este caso Cd=Cv*Cc, pero Cv1, por lo cual
sustituyendo en la Ecuación de la Energía, tenemos: Q=Cd*b*a*2g*y1
Esta ecuación se puede aplicar a cualquier tipo de compuerta, sea con
vertimiento libre o sumergido.
En todos los casos se supone coeficiente de coriolis “”, es uno (1).
La descarga bajo una compuerta sumergida puede tener
diversas características, según las condiciones aguas abajo:
a) No se forma salto
b) Se forma un salto libre
c) Se forma un salto sumergido (ahogado).
Para determinar el coeficiente Cd podemos utilizar el grafico:
Grafico para el calculo de Cd en Compuertas

Investigaciones de
Gentilini sobre
compuertas planas e
inclinadas, con descarga
libre, arrojaron la
variación de Cd vs. y1 /a
en función de , mostrada
en la Figura anterior.
Grafico para el
calculo de Cd
en Compuertas
Radiales
Ejemplos de Aplicación
Ejemplo1 : Salto Hidráulico
Un canal rectangular de 6m de ancho, lleva un gasto de 11.5 m3/seg, con una velocidad
de 6 m/seg al final de la rápida y descarga en un colchón horizontal del mismo ancho
que el canal. Encuéntrese la longitud del salto por la formula de la USBR.
DATOS
b = 6 m, Q = 11.5 m3/seg, V = 6 m/seg
1. Calculo del tirante critico
Utilizamos la formula:
yc = 0.467 q2/3 / q = Q/b = 11.5/6 = 1.92
yc = 0.467*(1.92)2/3 = 0.72m
2. Verificación del tipo de flujo
Q = A * Vm = (y * 6) * 6 m/seg = 11.5 m3/seg  y = 0.32m
 Si yn < yc  Flujo supercrítico
Como el régimen critico también se produce con pendiente grande y luego pasaremos a un
colchón horizontal, entonces se produce EL SALTO, que luego verificamos con el NF.
2. Calculo del Numero de Froude
Se define por la formula:
NF = V / g*(A/T) = V / g*(A/ b) = V / g*(y*b / b)
NF = V / g*y = 6 / (9.8*0.32)
Reemplazando datos: NF = 3.39
3. Calculo de las conjugadas
Se calcula por la formula:
y2/ y1 = ½ *( 1+8NF2 - 1)  y2/ y1 = ½ *( 1+8[3.39]2 - 1) = 4.32
Si y = y1, entonces:
y2/y1 = 4.32  y2 = 4.32*0.32 = 1.38m
4. Calculo de la longitud del salto USBR
Reemplazamos en la formula:
L = y2* [ 3.491 + 0.73*NF – 0.06+NF2 – 0.00144*NF3]
L = 9.26m
L = 6.9 (1.38-0.32) = 7.31m
Ejemplo2 : Flujo bajo Compuertas
En la compuerta de izaje de la figura, se pide calcular el tirante aguas abajo (h2’), si el salto
hidráulico tiene un ahogamiento del 15%. Considerar los siguientes datos: H0= 2.50m,
b=B=5.00m y a=0.50m.

DATOS
Ho = 2.50m
B = b = 5.00m
a = 0.50m
Ahogamiento = 15%
SOLUCION
a) Calculo de y1
Sabemos que y1 = a*Cc ………… (1) a / H0 Cc
Aplicando la Tabla de Yukosky < 0.10 0.611
0.20 0.620
0.30 0.625
0.40 0.630
0.50 0.645
0.60 0.660
De la Tabla: 0.65 0.675
0.75 0.705
a/H0 = 0.50 /2.50 = 0.20  Cc = 0.620

Reemplazando en (1):
y1 = 0.50*0.620  y1 = 0.31m
b) Calculo del Caudal y la Velocidad
Aplicando la formula:
Q = Cd*b*a*2*g*H0 ……………….. (2)

Para el calculo del Cd utilizamos el grafico:

Para =90° y H0/a = 2.50/0.50 = 5   Cd=0.58

 Reemplazando en la ecuación (2):
Q = Cd*b*a*2*g*H0 = 0.58*5.0*0.5*2*9.81*2.50
Q = 10.16 m3/seg.
Por lo tanto:
V = Q/A = 10.16/(5*0.31)  V = 6.55 m/seg.

c) Calculo de y2
Aplicando la relación de conjugadas:
y2/ y1= 1 /2*(1+8*F2 -1) ………………. (3)
F = V1/ g*y1 = 6.55/ 9.81*0.31  F = 3.75
Reemplazando en la ecuación (3):
y2 = 1/2*(1+8*3.752 -1) *0.31  y2 = 1.498m

c) Calculo de y2’
Por lo tanto: y2’ = 1.15 y2 = 1.15*1.498  y2’= 1.72m
