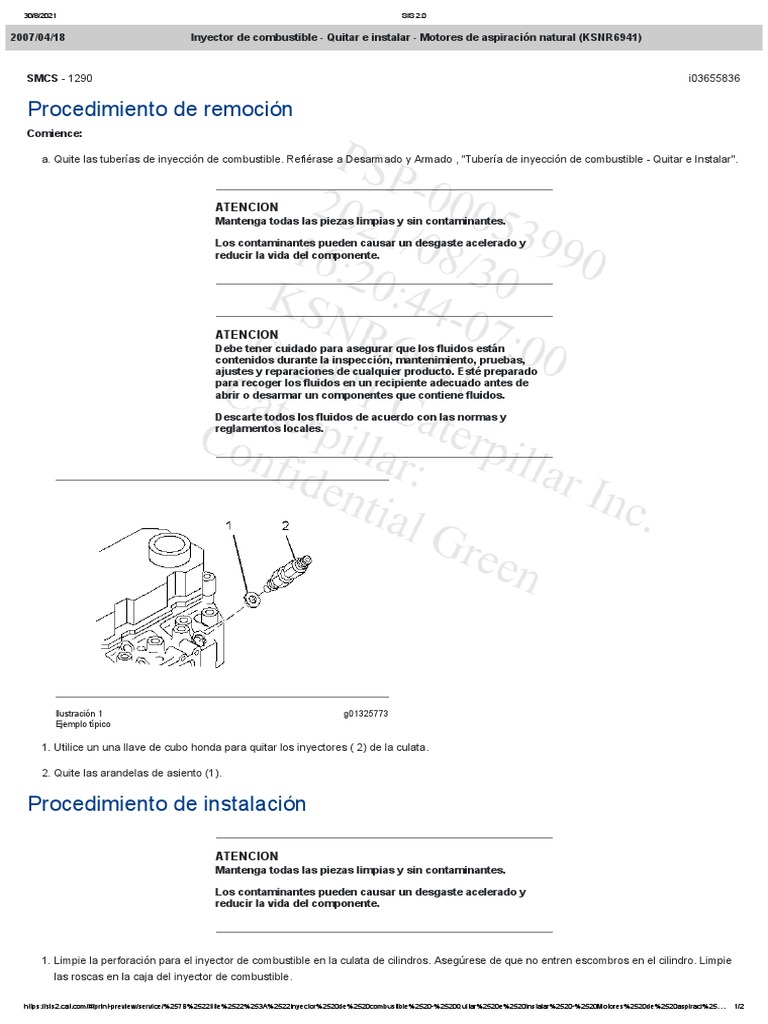

2007/04/18 Inyector de combustible - Quitar e instalar - Motores de aspiración natural (KSNR6941)

SMCS - 1290 i03655836

Procedimiento de remoción
Comience:

a. Quite las tuberías de inyección de combustible. Refiérase a Desarmado y Armado , "Tubería de inyección de combustible - Quitar e Instalar".

ATENCION
Mantenga todas las piezas limpias y sin contaminantes.

Los contaminantes pueden causar un desgaste acelerado y

reducir la vida del componente.

ATENCION
Debe tener cuidado para asegurar que los fluidos están
contenidos durante la inspección, mantenimiento, pruebas,
ajustes y reparaciones de cualquier producto. Esté preparado
para recoger los fluidos en un recipiente adecuado antes de
abrir o desarmar un componentes que contiene fluidos.

Descarte todos los fluidos de acuerdo con las normas y

reglamentos locales.

Ilustración 1 g01325773
Ejemplo típico

1. Utilice un una llave de cubo honda para quitar los inyectores ( 2) de la culata.

2. Quite las arandelas de asiento (1).

Procedimiento de instalación

ATENCION
Mantenga todas las piezas limpias y sin contaminantes.

Los contaminantes pueden causar un desgaste acelerado y

reducir la vida del componente.

1. Limpie la perforación para el inyector de combustible en la culata de cilindros. Asegúrese de que no entren escombros en el cilindro. Limpie
las roscas en la caja del inyector de combustible.

https://sis2.cat.com/#/print-preview/service/%257B%2522title%2522%253A%2522Inyector%2520de%2520combustible%2520-%2520Quitar%2520e%2520instalar%2520-%2520Motores%2520de%2520aspiraci%25… 1/2
30/8/2021 SIS 2.0

Ilustración 2 g01325773
Ejemplo típico

2. Instale las arandelas de asiento (1) nuevas en la perforación para el inyector de combustible en la culata de cilindros.

3. Instale los inyectores (2) en la culata. Utilice una llave de cubo honda para apretar los inyectores (2) a un par de apriete de 59 N·m
(44 lb-pie).

Termine:

a. Instale la tubería de inyección de combustible. Consulte Desarmado y Armado, "Tuberías de inyección de combustible - Quitar e Instalar".

A9H1-UP, B7H1-UP, CJR1-UP, CYM1-UP, DWS1-UP, GCP1-UP, HEN1-UP, JAY1-UP, JMP1-UP, JSP1-UP, JWF1-UP, KCC1-UP, KWB1-UP, LMD1-
UP, MAS1-UP, MBT1-UP, MET1-UP, MST1-UP, RED1-UP, RTD1-UP, SCP1-UP, SDH1-UP, SJM1-UP, SRS1-UP, SSB1-UP, TMW1-UP, TNK1-UP,
YYZ1-UP
