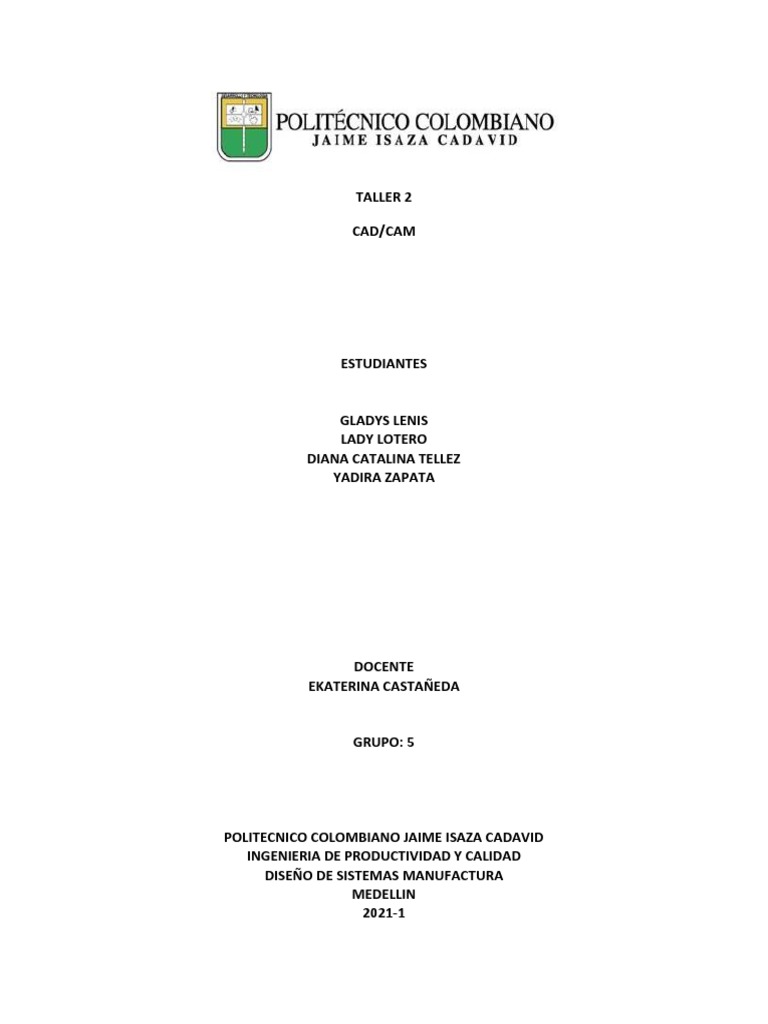

TALLER 2

CAD/CAM

ESTUDIANTES

GLADYS LENIS
LADY LOTERO
DIANA CATALINA TELLEZ
YADIRA ZAPATA

DOCENTE
EKATERINA CASTAÑEDA

GRUPO: 5

POLITECNICO COLOMBIANO JAIME ISAZA CADAVID

INGENIERIA DE PRODUCTIVIDAD Y CALIDAD
DISEÑO DE SISTEMAS MANUFACTURA
MEDELLIN
2021-1
 TALLER 2

1. Que significado tienen las siglas CAD – CAM:

 Computer-Aided Design (CAD): diseño asistido por computadora (DAC).

 Computer-Aided Manufacturing (CAM): fabricación asistida por
computadora (FAC).(Wikipedia, 2016)

2. Cuál ha sido el desarrollo histórico del CAD/CAM?

En la historia podemos identificar que los CAD comenzaron como una ingeniería
tecnológica computarizada, ligado se encuentran los CAM siendo una tecnología
semiautomática permite el control de máquinas de forma numérica. Los CAD/CAM se
mezclan gradualmente consiguiendo tecnología suma avanzada, de tal forma se
consideran, como disciplina única identificable.
Su evolución y desarrollo de las aplicaciones CAD han estado íntimamente relacionadas
con los avances del sector informático. El CAD nace al final periodo de los ordenadores de
primera generación, su desarrollo se da apartir de la aparición de los ordenadores de
cuarta generación con los circuitos de alta escala de integración LSI (Large Scale
Integration) desarrollando lenguajes de alto nivel, como: la memoria virtual usando
sistemas de memoria jerárquicamente estructurados, la multiprogramación y la
segmentación para permitir la ejecución simultánea de muchas partes del programa.

Estratégicamente el CAD para las empresas genera enorme impacto en la productividad.

Las grandes empresas y sus inversiones desde el principio han apostado por el CAD, que
lógicamente potencian y convierten el CAD en un producto estratégico con un gran
mercado. (Argote & Ignacio, 2013)

3. En qué consiste el CAD

En usar las tecnologías informáticas para el diseño y su documentación. Las aplicaciones

CAD/CAM se utilizan para diseñar un producto y programar los procesos de manufactura,
especialmente el mecanizado por CNC.

4. En qué consiste el CAM

En usar los modelos y ensamblajes creados en el software CAD generando trayectorias de

herramientas que dirigen las máquinas que convierten los diseños en piezas físicas.

5. Investigue que es CAD/CAM.

CAD/CAM (diseño asistido por computadora y manufactura asistida por computadora)

hacen referencia al software que se utiliza para diseñar y fabricar productos.
El software CAD/CAM se utiliza generalmente para maquinado de prototipos y piezas
terminadas (AUTODESK INC, 2017)

CAD/CAM, es comúnmente llamado diseño y fabricación, con ayuda de computador, es

una tecnología que puede descomponerse en disciplinas que abarca el diseño gráfico, el
manejo de bases de datos para el diseño y la fabricación, control numérico de máquinas
herramientas, robótica y visión computarizada.

6. El CAM se divide en 2 categorías, en qué consisten.

Nx Cam y CAM Express permite a los programadores NC maximizar el valor de sus

inversiones en las máquinas de herramientas más nuevas, eficientes y capaces. NX CAM
provee el rango total de las funciones para tratar con el maquinado de alta velocidad de
superficies, maquinas funcionales, fresas-torno y maquinados de 5 ejes, CAM express
provee una gran programación NC con un bajo costo de propiedad

7. En qué consiste el CAE

El significado de sus siglas: Ingeniería Asistida por Ordenador (Computer Aided

Engineering). Como en el caso del CAD, el CAE permite a los ingenieros simular en el
ordenador los modelos que se piensan poner en práctica con el objetivo de apreciar su
validez sin incurrir en costes de fabricación. (Sistemas, 2018)

8. como se utiliza el CAD/CAM en el proceso de diseño

El CAD/CAM se utiliza de distintas formas, para producción de dibujos y diseño de

documentos, animación por computador, análisis de ingeniería, control de procesos,
control de calidad, etc. Las etapas que abarca CAD/CAM y las herramientas actuales y
futuras, estudia las actividades y etapas que deben realizarse en el diseño y fabricación de
un producto.

Al convertir un concepto o idea en un producto, pasa por dos procesos principales, el de

diseño y el de fabricación. El proceso de diseño se divide en una etapa de síntesis, en la
que se crea el producto y una etapa de análisis en la que se verifica, optimiza y evalúa el
producto creado. Una vez finalizadas estas etapas se aborda la etapa de fabricación en la
que, en primer lugar se planifican los procesos a realizar y los recursos necesarios,
pasando después a la fabricación del producto. Como último paso se realiza un control de
calidad del producto resultante antes de pasar a la fase de distribución y marketing.

9. Cuáles con las herramientas CAD en el proceso de diseño

 Herramientas de modelado geométrico

 Herramientas de animación, ensamblaje y aplicaciones de modelado específicas
  Aplicaciones de análisis generales (FEM), aplicaciones a medida
 Aplicaciones a medida, optimización estructural
 Herramientas de acotación, tolerancias, listas de materiales
 Herramientas de dibujo de planos y detalles, imágenes color

10. Cuáles son las herramientas CAM en el proceso de diseño

 Análisis de costes, especificaciones de materiales y herramientas

 Programación de control numérico
 Aplicaciones de inspección
 Simulación y programación de robots

11. Cuáles son los componentes del CAD/CAM. Defínalos.

 Modelo geométrico: se ocupa del estudio de métodos de representación de

entidades geométricas. Existen tres tipos de modelos:

 Alámbricos: se utilizan para modelar perfiles, trayectorias, redes u objetos que no

requieran la disponibilidad de propiedades físicas.

 De superficies: se utilizan para modelar objetos como carrocerías, fuselajes,

zapatos, donde la parte fundamental del objeto que se está modelando es el
exterior del mismo.

 Solidos: son los que más información contienen y se usan para modelar piezas
mecánicas, envases, moldes, etc.

 Técnicas de visualización: son esenciales para la generación de imágenes del

modelo. Los algoritmos usados dependerán del tipo de modelo, abarcando desde
simples técnicas 2D, hasta la visualización realista de un trazado.

 Técnicas de interacción gráfica: son el soporte de la entrada de información

geométrica del sistema del diseño. Entre ellas, las técnicas de posicionamiento y
selección tienen una especial relevancia.

 Interfaz de usuario: uno de los aspectos más importantes de una aplicación

CAD/CAM en su interfaz. Del diseño de la misma depende en gran medida la
eficiencia de la herramienta

 Base de datos: es el soporte para almacenar toda la información del modelo, para
sistema CAD/CAM plantea una serie de problemas específicos por la naturaleza de
la información que deben soportar.
  Métodos numéricos: son la base de los métodos de cálculos empleados para
realizar las aplicaciones de análisis y simulación típicas de los sistemas de
CAD/CAM

 Conceptos de fabricación: referentes a máquinas, herramientas y materiales,

necesarios para entender y manejar ciertas aplicaciones de fabricación y en
especial la programación de control numérico.

 Conceptos de comunicaciones: necesarios para interconectar todos los sistemas,

dispositivos y máquinas de un sistema CAD/CAM.

12. Cuál es el proceso del CAD/CAM en el entorno industrial

13. Cuáles son las aplicaciones más habituales del CAD/CAM?
  En Ingeniería Eléctrica y electrónica.
 En Mecánica: Es el campo donde más uso se ha hecho tradicionalmente,
fomentado sobre todo por la industria automovilística y aeroespacial que han
llevado la iniciativa de la tecnología CAD/CAM.
 Arquitectura e Ingeniería Civil: En este campo la tecnología CAD/CAM se ha
venido utilizando desde sus inicios, en principio con aplicaciones 2D de delineación
y actualmente con sofisticadas herramientas 3D.
 Sistemas de información geográfica y cartografía: En este campo se están
produciendo avances muy significativos propiciados, entre otros factores, por las
posibilidades de conexión que aporta la red Internet. La tendencia apunta hacia un
paso de los sistemas 2D hacia sistemas 3D, como ha ocurrido antes en otras áreas.

14. Elegir alguna de las disciplinas presentadas en el punto 6 (o cualquier otra que se
considere oportuna) y realizar un estudio y evaluación de las herramientas disponibles
en el mercado.

El tema seleccionado es Arquitectura e Ingeniería civil.

1. CONSTRUCCIÓN + PLANEACIÓN

BIM REVIT: Es un software que permite el diseño, y documentación de edificios

coherentes, coordinados y completos basados en modelos. Este software genera el
cronograma de planeación de un proyecto de ingeniería civil, ya que al relacionar los
planos e indicar los recursos disponibles genera el cronograma y la simulación de la
construcción.

NaviWork: Permite generar imágenes en 3D, vinculación de información de tal modo que
si se genera un cambio en un parte se ve reflejada en todos los diseños que dependan de
esta. se puede realizar la simulación de la construcción, lo que permite mejorar la
planeación y detección de posibles fallas.

2. CONSTRUCCIONES (AMBIENTAL Y TOPOGRAFÍA)

ArgGIS: Permite construir información geográfica, mapas o escenas en 2D o 3D. En la

ingeniería civil ha tomado auge con el creciente impacto que generan los requisitos
legales ambientales y se deben cumplir estrictamente, por lo tanto, se usa para tener
información precisa de las zonas permitidas a intervenir. Este software también permite la
distribución de una intervención en un lugar con restricciones geográficas.

Plaxis: Este software realiza análisis en 2D de la formación y estabilidad en geotécnica de

roscas.

1. CONSTRUCCIÓN DE ESTRUCTURAS
SAP: Es un Software con elementos finitos y diseño 3D, enfocada en la simulación de
objetos, de forma integrada, permitiendo la modelación, análisis y dimensiones.

15. Con base en la lectura del segundo documento elegir algún dispositivo CAD/CAM y
hacer un estudio de las opciones existentes en el mercado estudiando sus
características, funcionalidad, coste, etc.

Fresadoras para Odontología

Nombre Fresadora Totalmente Automatizada CERAMILL MATIK

Tipo CAD/CAM
Marca Amann Girrbach
N° ejes 5
Características Totalmente automatizada, mecanizado en húmedo, mecanizado en
seco, con sistema de limpieza, con gestión de stock, con gestión de
herramientas
Descripción Se autoalimenta, dejando así al técnico dental la libertad que necesita
para concentrarse en lo fundamental.

Con la nueva unidad de mecanizado, revoluciona el trabajo digital

diario del laboratorio. Combina la estación de mecanizado
propiamente dicha con un sistema de administración de existencias
totalmente automático, una gestión inteligente de herramientas y una
unidad de limpieza integrada, que permite el cambio automático entre
el modo húmedo y seco. De este modo, trabaja de modo totalmente
autónomo y puede producir de manera continuada por la noche o
durante el fin de semana sin necesidad de administración. El técnico
dental se libera así de las actividades secundarias improductivas, que
hasta la fecha suponían hasta el 40 por ciento de su tiempo de trabajo,
y puede concentrarse al cien por cien en la creación de valor en el
laboratorio.
Foto

Nombre Fresadora PLANMECA PLANMILL 30 S

Tipo CAD/CAM
Marca Planmeca
N° ejes No hay información
Características De mesa
Descripción Unidad de fresado fiable y de alta calidad en la consulta. La unidad
de un solo husillo ha sido diseñada para la fabricación de
restauraciones dentales de alta precisión, lo que permite a las
clínicas ofrecer comodidad el mismo día a sus pacientes.
Foto

Nombre Fresadora M2 DUAL WET HEAVY METAL MILLING UNIT

Tipo CAD/CAM
Marca Zirkonzahn
N° ejes 5
Características De mesa
Descripción Dos cámaras de fresado separadas y la posibilidad de configurar de
manera flexible. Los materiales blandos y duros pueden ser
procesados en serie en estado húmedo y seco lo que significa un
gran ahorro de tiempo. La fresadora dispone de un PC con pantalla
táctil integrada, a través de la cual es posible iniciar los procesos de
calibración, fresado y cargar las herramientas de elaboración. Ambas
cámaras de fresado comparten un cambiador automático de
herramientas para 21 fresas (2x21). Las herramientas de elaboración
nuevas y usadas pueden organizarse muy bien y almacenarse en la
amplia cámara de herramientas protegida de la contaminación.
La identificación óptica de las herramientas de elaboración, garantiza
una mayor seguridad durante el fresado permitiendo que siempre se
utilicen las fresas correctas.
Foto

Nombre Fresadora WHITEC

Tipo CAD/CAM
Marca OROTIG S.R.L
N° ejes 5
Características De mesa. Procesa los siguientes materiales: cera, todos los acrílicos,
circonio, cerámica y metales.
Descripción Sistema CNC de 5 ejes adecuado para realizar fresados
tridimensionales de alta precisión de restauraciones dentales tales
como provisionales, coronas, puentes, circulares extendidas y pilares.
Se desplaza de forma rápida y precisa con tornillos y guías de bolas
con holgura cero.
Características principales: micro motor paso a paso digital. Porta
brocas eléctricas de alta velocidad de Jager hasta 60.000 rpm.
Soporte para fresas con 20 ranuras y sistema automático de cambio
de herramientas. Tecnología HyperDENT CAM
Foto

Nombre Fresadora RS5-001

Tipo CAD/CAM
Marca Dental Plus
N° ejes 5
Características Procesa los siguientes materiales: Titanio, para circonio, para cera
dental, para cerámica, para cobalto-cromo, para PMMA
Descripción El servomotor de alto rendimiento y el husillo de 1,2 kw
proporcionan una dinámica y velocidad de mecanizado superiores en
Co-Cr y Titanio. Los zigs designados para RS5 hacen que el usuario
tenga la capacidad de producir una amplia gama de componentes de
restauración dental según sus necesidades, incluyendo coronas,
puentes, pilares, especialmente restauraciones llevadas por
implantes y trabajo con barras.
Foto

Referencias
 Argote, & Ignacio, J. (4 de Abril de 2013). Asociación Ceat. Obtenido de
http://www.asociacionceat.org/aw/5/historia.htm
 AUTODESK INC. (9 de febrero de 2017). Obtenido de
https://latinoamerica.autodesk.com/solutions/cad-cam
 Sistemas. (2 de Mayo de 2018). Obtenido de https://sistemas.com/cae.php
 Wikipedia. (23 de Diciembre de 2016). Obtenido de
https://es.wikipedia.org/wiki/CAD/CAM
 Escudero, J. R. (2009, 16 octubre). Herramientas CAD/CAM/CAE y prototipado
virtual y rápido para la obra pública. Recuperado de
https://www.interempresas.net/ObrasPublicas/Articulos/34772-Herramientas-
CAD-CAM-CAE-y-prototipado-virtual-y-rapido-para-la-obra-publica.html
 Wikipedia. (2019, 17 octubre). Diseño asistido por computadora. Recuperado de
https://es.wikipedia.org/wiki/Dise%C3%B1o_asistido_por_computadora
 7 Campos de aplicacion software CAD/CAM y funcion que cumplen en el. (s.f.).
Recuperado de
https://sites.google.com/site/stigestionydesarrollo/recuperacion/desarrollo-
1/recuperacion-tema-4---desarrollo/7
 Fresadora CAD/CAM. (2019). Recuperado de
https://www.medicalexpo.es/prod/willemin-macodel-sa/product-74524-
663070.html
