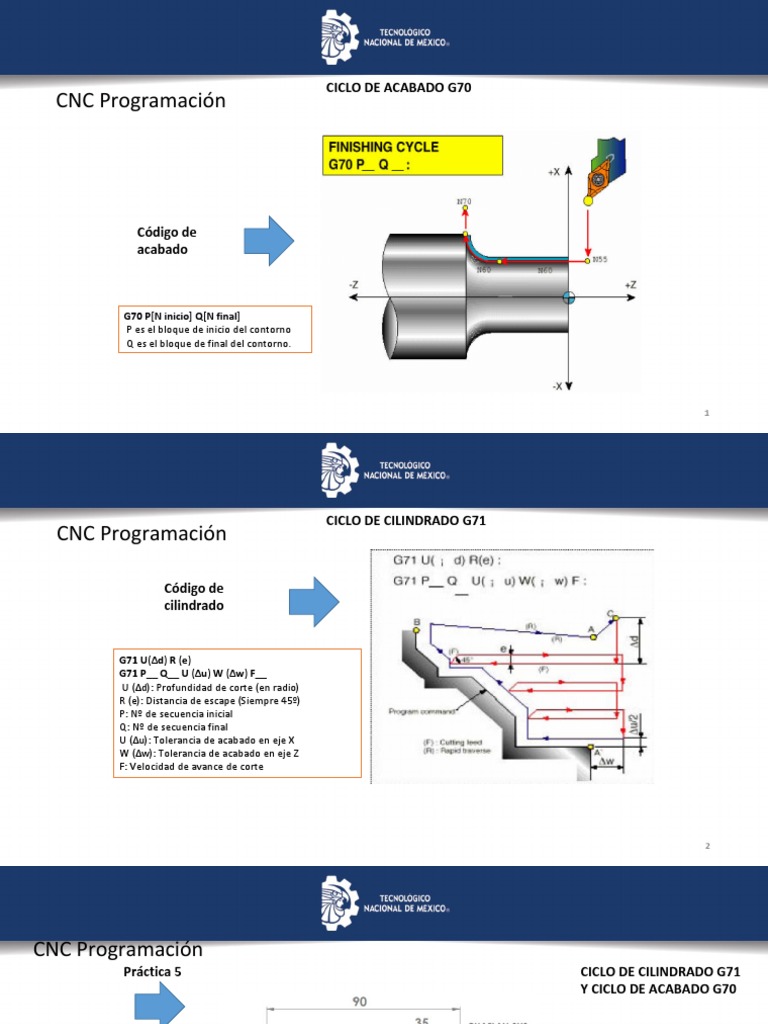

Enrique Salazar BaezCICLO DE ACABADO G70
CNC Programación
Código de
acabado
G70 P[N inicio] Q[N final]
P es el bloque de inicio del contorno
Q es el bloque de final del contorno.
1
CICLO DE CILINDRADO G71
CNC Programación
Código de
cilindrado
G71 U(Δd) R (e)
G71 P__ Q__ U (Δu) W (Δw) F__
U (Δd): Profundidad de corte (en radio)
R (e): Distancia de escape (Siempre 45º)
P: Nº de secuencia inicial
Q: Nº de secuencia final
U (Δu): Tolerancia de acabado en eje X
W (Δw): Tolerancia de acabado en eje Z
F: Velocidad de avance de corte
2
CNC Programación
Práctica 5 CICLO DE CILINDRADO G71
Y CICLO DE ACABADO G70
Práctica 5
G54
(CERO PIEZA)
N100 G0 X14
G99 (AVANCE MM/REV)
G1 X18 Z-2 F0.15
G96 S100 (VELOCIDAD DE
G1 Z-30
CORTE)
G2 X28 W-5 R5
T0101 (HTA. 1)
G3 X38 W-5 R5
G50 S3000 (VELOC. MAX)
N200 G1 W-5
M04 (GIRO HORARIO)
T0202
M07 (REFRIGERANTE)
G0 X38.5 Z0
G00 X38.5 Z0 (PUNTO
G70 P100 Q200
APROXIMACION)
G28 U0 W0 (CASA)
G71 U2 R0.5 (U es la
M09 (PARO REFRIGERANTE)
profundidad en radio, R
M05 (PARO HUSILLO)
retorno en radio)
M02 (FIN DE PROGRAMA)
G71 P100 Q200 U.5 W0.5
F0.1 (U sobre material en
diámetro)
3
CICLO DE CILINDRADO Y
CNC Programación ACABADO G70 Y G71
Practica 6
Barrenado
Programa(Acero 4340 y herramienta de
carburo sin recubrimiento
4
CODIFICACION G70 y G71
CNC Programación
Práctica 7
Programa (Acero 4340 y
herramienta de carburo recubierta)
5
CICLO DE REPETICIÓN G73
CNC Programación
Código de
repetición
G73 U (Δi) W (Δk) R (d)
G73 P__ Q__ U (Δu) W (Δw) F__
U (Δi): Material excedente en X (En radio)
W (Δk): Material excedente en Z
R (d): Número de pasadas
P: Nº de secuencia inicial
Q: Nº de secuencia final
U (Δu): Tolerancia de acabado en eje X
W (Δw): Tolerancia de acabado en eje Z
F: Velocidad de avance de corte
6
CNC Programación CICLO DE REPETICIÓN G73
Práctica 8
G73 U1 W1 R 2
G73 P100 Q200 U0.5 W0.5 F(
)
N100 G00 X14 Z0 S( )
G01 X18 Z-2 F( )
G01 Z-30
G02 X28 W-5 R5
Práctica 8 G03 X38 W-5 R5
O08 N200 G01 W-5
G98 G28 U0 W0
G96 S( ) T0100
T0101 T0202
G50 S3000 G70 P100 Q200
M04 G28 U0 W0
M07 T0200
G00 X40 Z0 M05
M30 7
CODIFICACION G70 y G73
CNC Programación
Práctica 9
8
CICLO DE CILINDRADO Y ACABADO
CNC Programación G70 Y G73
Practica 10
Cilindrado G70 y G71
Programa (Acero 4340 y herramienta de
carburo sin recubrimiento)
