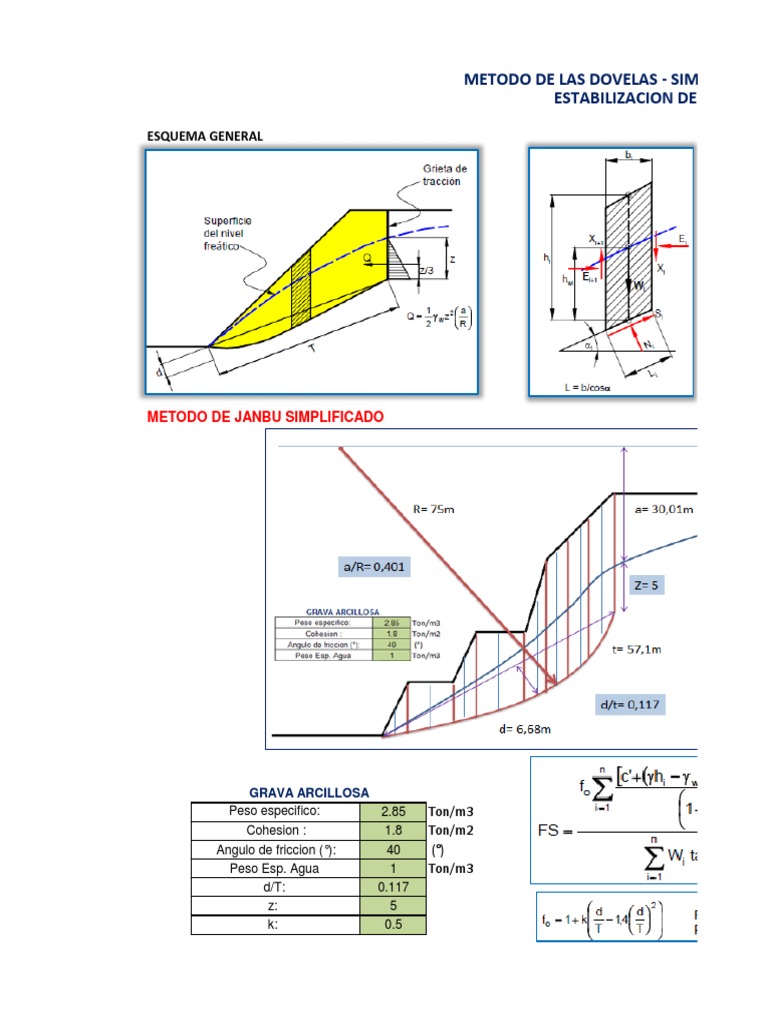

METODO DE LAS DOVELAS - SIMPLIFICADO

ESTABILIZACION DE TALUDES

ESQUEMA GENERAL

METODO DE JANBU SIMPLIFICADO

GRAVA ARCILLOSA
Peso especifico: 2.85 Ton/m3
Cohesion : 1.8 Ton/m2
Angulo de friccion (°): 40 (°)
Peso Esp. Agua 1 Ton/m3
d/T: 0.117
z: 5
k: 0.5

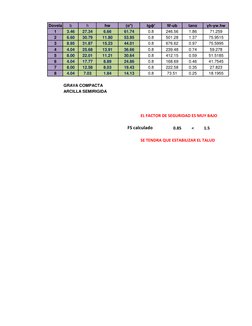

Dovela b h hw (α°) tgф' W-ub tanα γh-γ[Link]
1 3.46 27.34 6.66 61.74 0.8 246.56 1.86 71.259
2 6.60 30.79 11.80 53.95 0.8 501.28 1.37 75.9515
3 8.95 31.87 15.23 44.01 0.8 676.62 0.97 75.5995
4 4.04 25.68 13.91 36.66 0.8 239.48 0.74 59.278
5 8.00 22.01 11.21 30.64 0.8 412.15 0.59 51.5185
6 4.04 17.77 8.89 24.86 0.8 168.69 0.46 41.7545
7 8.00 12.58 8.03 19.43 0.8 222.58 0.35 27.823
8 4.04 7.03 1.84 14.13 0.8 73.51 0.25 18.1955

GRAVA COMPACTA
ARCILLA SEMIRIGIDA

EL FACTOR DE SEGURIDAD ES MUY BAJO

FS calculado 0.85 < 1.5

SE TENDRA QUE ESTABILIZAR EL TALUD


LAS - SIMPLIFICADO DE JANBU
ACION DE TALUDES

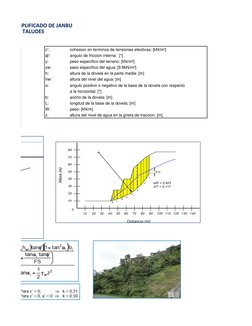

c': cohesion en terminos de tensiones efectivas: [kN/m²]


ф': angulo de friccion interna: [°]
γ: peso especifico del terreno: [kN/m³]
γw: peso especifico del agua: [9.8kN/m³]
h: altura de la dovela en la parte media: [m]
hw: altura del nivel del agua: [m]
α: angulo positivo o negativo de la base de la dovela con respecto
a la horizontal: [°]
b: ancho de la dovela: [m]
L: longitud de la base de la dovela: [m]
W: peso: [kN/m]
z: altura del nivel de agua en la grieta de traccion: [m]
tanф.tanα W*tanα Itera.1 Itera.2 Itera.3 Itera.4
1.56 501.54 354.92 343.82 338.74 336.36
1.15 795.69 557.63 542.17 535.06 531.72
0.81 785.31 603.08 588.95 582.40 579.32
0.62 220.07 193.58 189.65 187.82 186.96
0.50 297.25 317.14 311.55 308.93 307.70
0.39 94.80 127.48 125.57 124.67 124.25
0.30 101.18 171.59 169.48 168.49 168.02
0.21 20.38 59.75 59.19 58.92 58.79
Sumatoria 2816.22 2385.16 2330.39 2305.05 2293.12
fo 1.05
Q 12.50
FS(arbitrario) 0.93 0.88 0.86 0.85
FS(calculado) 0.88 0.86 0.85 0.85

COEFICIENTE DE FORMA

FACTOR DE FORMA

fo= 0.88

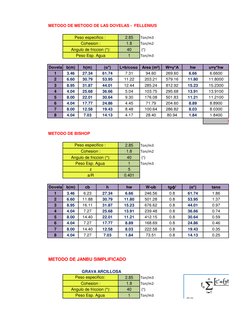

METODO DE METODO DE LAS DOVELAS - FELLENIUS

Peso especifico : 2.85 Ton/m3


Cohesion : 1.8 Ton/m2
Angulo de friccion (°): 40 (°)
Peso Esp. Agua 1 Ton/m3

Dovela b(m) h(m) (α°) L=b/cosα Area (m²) W=γ*A hw u=γ*hw


1 3.46 27.34 61.74 7.31 94.60 269.60 6.66 6.6600
2 6.60 30.79 53.95 11.22 203.21 579.16 11.80 11.8000
3 8.95 31.87 44.01 12.44 285.24 812.92 15.23 15.2300
4 4.04 25.68 36.66 5.04 103.75 295.68 13.91 13.9100
5 8.00 22.01 30.64 9.30 176.08 501.83 11.21 11.2100
6 4.04 17.77 24.86 4.45 71.79 204.60 8.89 8.8900
7 8.00 12.58 19.43 8.48 100.64 286.82 8.03 8.0300
8 4.04 7.03 14.13 4.17 28.40 80.94 1.84 1.8400
SUMATORIA

METODO DE BISHOP

Peso especifico : 2.85 Ton/m3


Cohesion : 1.8 Ton/m2
Angulo de friccion (°): 40 (°)
Peso Esp. Agua 1 Ton/m3
z 5
a/R 0.401

Dovela b(m) cb h hw W-ub tgф' (α°) tanα


1 3.46 6.23 27.34 6.66 246.56 0.8 61.74 1.86
2 6.60 11.88 30.79 11.80 501.28 0.8 53.95 1.37
3 8.95 16.11 31.87 15.23 676.62 0.8 44.01 0.97
4 4.04 7.27 25.68 13.91 239.48 0.8 36.66 0.74
5 8.00 14.40 22.01 11.21 412.15 0.8 30.64 0.59
6 4.04 7.27 17.77 8.89 168.69 0.8 24.86 0.46
7 8.00 14.40 12.58 8.03 222.58 0.8 19.43 0.35
8 4.04 7.27 7.03 1.84 73.51 0.8 14.13 0.25

METODO DE JANBU SIMPLIFICADO

GRAVA ARCILLOSA
Peso especifico: 2.85 Ton/m3
Cohesion : 1.8 Ton/m2
Angulo de friccion (°): 40 (°)
Peso Esp. Agua 1 Ton/m3
d/T: 0.117
z: 5
k: 0.5

Dovela b h hw (α°) tgф' W-ub tanα γh-γ[Link]


1 3.46 27.34 6.66 61.74 0.8 246.56 1.86 71.259
2 6.60 30.79 11.80 53.95 0.8 501.28 1.37 75.9515
3 8.95 31.87 15.23 44.01 0.8 676.62 0.97 75.5995
4 4.04 25.68 13.91 36.66 0.8 239.48 0.74 59.278
5 8.00 22.01 11.21 30.64 0.8 412.15 0.59 51.5185
6 4.04 17.77 8.89 24.86 0.8 168.69 0.46 41.7545
7 8.00 12.58 8.03 19.43 0.8 222.58 0.35 27.823
8 4.04 7.03 1.84 14.13 0.8 73.51 0.25 18.1955

GRAVA COMPACTA
ARCILLA SEMIRIGIDA

FS
METODO DE METODO DE LAS DOVELAS - FELLENIUS 0.76
METODO DE BISHOP 0.86
METODO DE JANBU SIMPLIFICADO 0.85

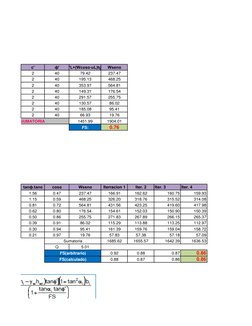

c' ф' c'*L+(Wcosα-uL)tgф Wsenα
2 40 79.42 237.47
2 40 195.13 468.25
2 40 353.97 564.81
2 40 149.31 176.54
2 40 291.57 255.75
2 40 130.57 86.02
2 40 185.08 95.41
2 40 66.93 19.76
SUMATORIA 1451.99 1904.01
FS: 0.76

tanф.tanα cosα Wsenα Iterracion 1 Iter. 2 Iter. 3 Iter. 4


1.56 0.47 237.47 166.91 162.62 160.75 159.93
1.15 0.59 468.25 326.20 318.76 315.52 314.08
0.81 0.72 564.81 431.56 423.25 419.60 417.98
0.62 0.80 176.54 154.61 152.03 150.90 150.39
0.50 0.86 255.75 271.83 267.89 266.15 265.37
0.39 0.91 86.02 115.29 113.88 113.25 112.97
0.30 0.94 95.41 161.39 159.76 159.04 158.72
0.21 0.97 19.76 57.83 57.38 57.18 57.09
Sumatoria 1685.62 1655.57 1642.39 1636.53
Q 5.01
FS(arbitrario) 0.92 0.88 0.87 0.86
FS(calculado) 0.88 0.87 0.86 0.86

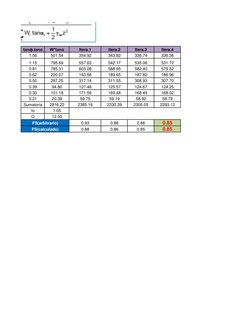

tanф.tanα W*tanα Itera.1 Itera.2 Itera.3 Itera.4
1.56 501.54 354.92 343.82 338.74 336.36
1.15 795.69 557.63 542.17 535.06 531.72
0.81 785.31 603.08 588.95 582.40 579.32
0.62 220.07 193.58 189.65 187.82 186.96
0.50 297.25 317.14 311.55 308.93 307.70
0.39 94.80 127.48 125.57 124.67 124.25
0.30 101.18 171.59 169.48 168.49 168.02
0.21 20.38 59.75 59.19 58.92 58.79
Sumatoria 2816.22 2385.16 2330.39 2305.05 2293.12
fo 1.05
Q 12.50
FS(arbitrario) 0.93 0.88 0.86 0.85
FS(calculado) 0.88 0.86 0.85 0.85

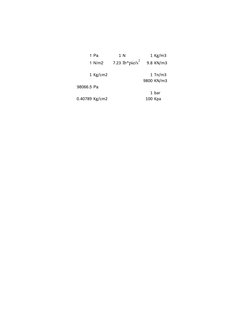

1 Pa 1N 1 Kg/m3
2
1 N/m2 7.23 lb*pie/s 9.8 KN/m3

1 Kg/cm2 1 Tn/m3
9800 KN/m3
98066.5 Pa
1 bar
0.40789 Kg/cm2 100 Kpa
