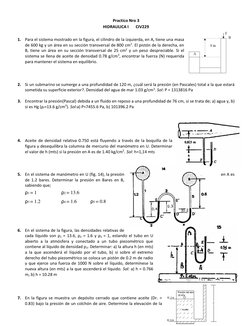

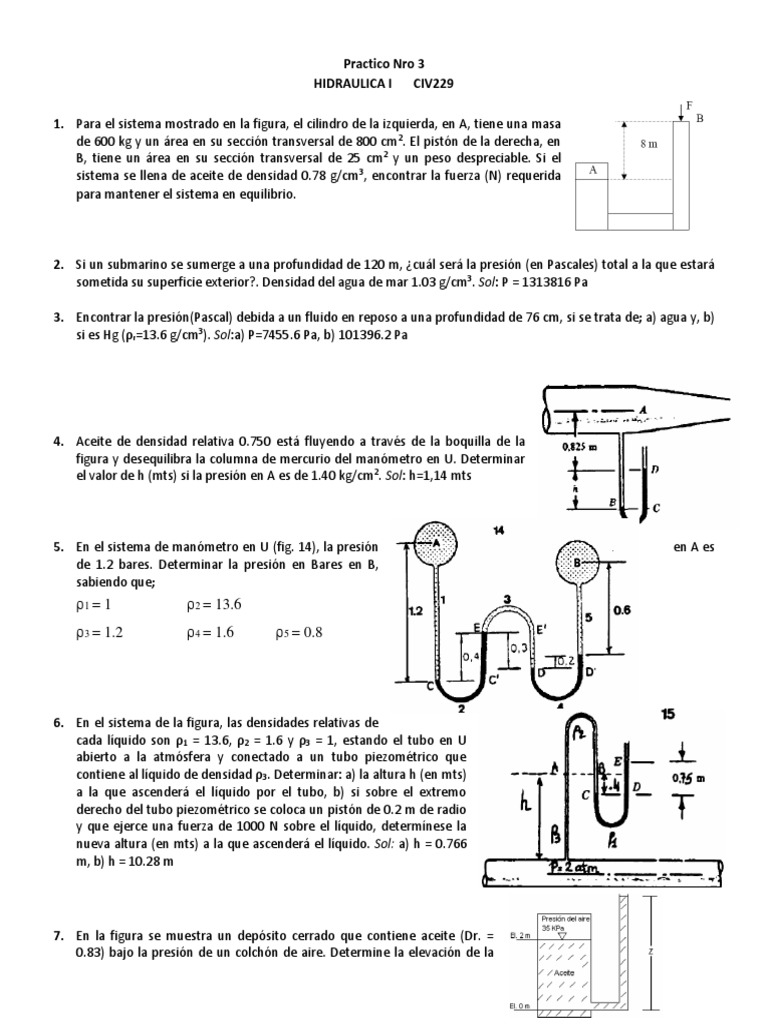

Practico Nro 3

HIDRAULICA I CIV229

1. Para el sistema mostrado en la figura, el cilindro de la izquierda, en A, tiene una masa

de 600 kg y un área en su sección transversal de 800 cm 2. El pistón de la derecha, en
B, tiene un área en su sección transversal de 25 cm2 y un peso despreciable. Si el
sistema se llena de aceite de densidad 0.78 g/cm 3, encontrar la fuerza (N) requerida
para mantener el sistema en equilibrio. Solución: F=30,9 N

2. Si un submarino se sumerge a una profundidad de 120 m, ¿cuál será la presión (en Pascales) total a la que estará
sometida su superficie exterior?. Densidad del agua de mar 1.03 g/cm3. Sol: P = 1313816 Pa

3. Encontrar la presión(Pascal) debida a un fluido en reposo a una profundidad de 76 cm, si se trata de; a) agua y, b)
si es Hg (ρr=13.6 g/cm3). Sol:a) P=7455.6 Pa, b) 101396.2 Pa

4. Aceite de densidad relativa 0.750 está fluyendo a través de la boquilla de la

figura y desequilibra la columna de mercurio del manómetro en U. Determinar
el valor de h (mts) si la presión en A es de 1.40 kg/cm2. Sol: h=1,14 mts

5. En el sistema de manómetro en U (fig. 14), la presión en A es

de 1.2 bares. Determinar la presión en Bares en B,
sabiendo que;
ρ1 = 1 ρ2 = 13.6
ρ3 = 1.2 ρ4 = 1.6 ρ5 = 0.8 Sol B= 0,74 Bares

6. En el sistema de la figura, las densidades relativas de

cada líquido son ρ1 = 13.6, ρ2 = 1.6 y ρ3 = 1, estando el tubo en U
abierto a la atmósfera y conectado a un tubo piezométrico que
contiene al líquido de densidad ρ3. Determinar: a) la altura h (en mts)
a la que ascenderá el líquido por el tubo, b) si sobre el extremo
derecho del tubo piezométrico se coloca un pistón de 0.2 m de radio
y que ejerce una fuerza de 1000 N sobre el líquido, determínese la
nueva altura (en mts) a la que ascenderá el líquido. Sol: a) h = 0.766
m, b) h = 10.28 m

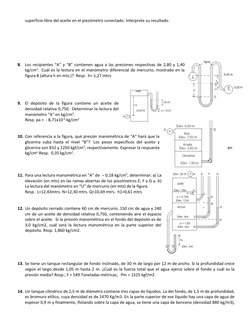

7. En la figura se muestra un depósito cerrado que contiene aceite (Dr. =

0.83) bajo la presión de un colchón de aire. Determine la elevación de la
 superficie libre del aceite en el piezómetro conectado. Interprete su resultado.

8. Los recipientes “A” y “B” contienen agua a las presiones respectivas de 2,80 y 1,40
kg/cm2. Cuál es la lectura en el manómetro diferencial de mercurio, mostrado en la
figura 8 (altura h en mts.)? Resp. h= 1,27 mtrs

9. El depósito de la figura contiene un aceite de

densidad relativa 0,750. Determinar la lectura del
manómetro “A” en kg/cm2.
Resp. pa = - 8,71x10-2 kg/cm2

10. Con referencia a la figura, qué presión manométrica de “A” hará que la
glicerina suba hasta el nivel “B”? Los pesos específicos del aceite y
glicerina son 832 y 1250 kgf/cm3, respectivamente. Expresar la respuesta en
kg/cme.Resp. 0,35 kg/cm2.

11. Para una lectura manométrica en “A” de – 0,18 kg/cm2, determinar; a) La

elevación (en mts) en las ramas abiertas de los piezómetros E, F y G y, b)
La lectura del manómetro en “U” de mercurio (en mts) de la figura.
Resp. L=12,43mtrs. N=12,30 mtrs. Q=10,69 mtrs. h1=0,61 mtrs

12. Un depósito cerrado contiene 60 cm de mercurio, 150 cm de agua y 240

cm de un aceite de densidad relativa 0,750, conteniendo aire el espacio
sobre el aceite. Si la presión manométrica en el fondo del depósito es de
3,0 kg/cm2, cuál será la lectura manométrica en la parte superior del
depósito. Resp. 1,860 kg/cm2.

13. Se tiene un tanque rectangular de fondo inclinado, de 30 m de largo por 12 m de ancho. Si la profundidad crece
según el largo desde 1,05 m hasta 2 m. ¿Cuál es la fuerza total que el agua ejerce sobre el fondo y cuál es la
presión media?.Resp.; F = 549 Toneladas métricas; Pm = 1525 kgf/m2

14. Un tanque cilíndrico de 2,5 m de diámetro contiene tres capas de líquidos. La del fondo, de 1,5 m de profundidad,
es bromuro etílico, cuya densidad es de 1470 Kg/m3. En la parte superior de ese líquido hay una capa de agua de
espesor 0,9 m y finalmente, flotando sobre la capa de agua, se tiene una capa de benceno (densidad 880 kg/m3),
 de 2,0 m de espesor. Calcule la presión manométrica en el fondo del tanque en N/m2 y la fuerza total en Nt. que
ejerce el líquido sobre dicho fondo.Respuesta: Pmanométrica = 47 677 N/m2 ; F = 233 915 N

15. El líquido del manómetro de tubo abierto de la figura es mercurio, e y 1 = 3 cm, y2 = 8 cm. La presión atmosférica
es de 570 milibares. Se pide determinar:

a) ¿Cuál es la pabs en el fondo del tubo en U (en Pa)?

b) ¿Cuál es la pabs en el tubo abierto una profundidad de 5 cm por debajo de
la superficie libre? (en Pa).
c) ¿Cuál es la pabs del gas en el depósito? (en Pa).
d) ¿Cuál es la presión manométrica del gas en centímetros de mercurio?
e) ¿Cuál es la presión manométrica del gas en centímetros de agua?Resp a)
1,077 x105 Pa, b) 1,037 x 105 Pa, c) 1,037 x 105 Pa, d) 5 cm Hg, e) 58 cm H20

16. Considere el sistema de la figura donde el tubo está lleno de aceite de

densidad ρ =0,85 g cm−3. Uno de los recipientes está abierto a la
atmósfera y el otro está cerrado y contiene aire. Determine la presión
en los puntos A y B si la presión atmosférica es 1atm.

17. Con respecto a la figura, determine la presión en los puntos A, B,y C de

la figura donde el aceite tiene densidad 0,90 gr/cm−3 y el agua 1,00 gr/cm−3
