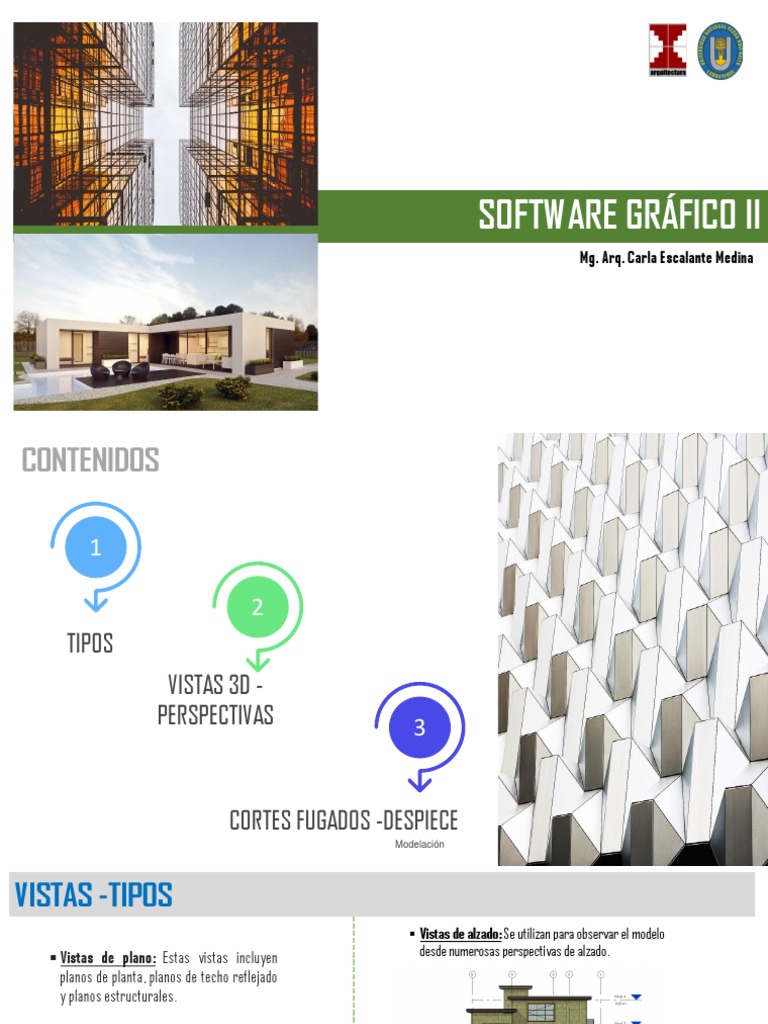

SOFTWARE GRÁFICO II
Mg. Arq. Carla Escalante Medina
CONTENIDOS
2
TIPOS
VISTAS 3D -
PERSPECTIVAS 3
CORTES FUGADOS -DESPIECE
Modelación
VISTAS -TIPOS
TIPOS VISTAS
▪ Vistas de alzado: Se utilizan para observar el modelo
▪ Vistas de plano: Estas vistas incluyen desde numerosas perspectivas de alzado.
planos de planta, planos de techo reflejado
y planos estructurales.
▪ Vistas en sección: Las vistas en sección atraviesan el modelo. Puede
dibujarlas en las vistas de plano, sección, alzado y detalle.
▪ Vistas de llamada: Una llamada muestra una parte de
otra vista en una escala mayor.
▪ Vistas de leyenda: Una plantilla de vista es un conjunto de
▪ Vistas 3D: Ofrecen vistas en perspectiva y ortogonales propiedades de vista, por ejemplo, escala de vista, disciplina,
3D y se pueden mejorar añadiendo un fondo, ajustando nivel de detalle y configuración de visibilidad.
la posición de la cámara o la extensión o modificando
las propiedades de vista.
VISTAS 3D-REVIT
Las vistas 3D en perspectiva muestran el modelo de construcción en una vista 3D en la que los elementos que
están más lejos son más pequeños, y los que están más cerca son más grandes.
.
Las vistas en perspectiva y ortogonales
3D para visualizar el modelo y añadir y
modificar elementos de edificación.
En las vistas 3D, se puede modelar, en las
vistas en perspectiva, no puede añadir
anotaciones, pero sí utilizar cotas
temporales
PROPIEDADES
5. CAMBIAR NOMBRE
4. OPCIONES DE
VISUALIZACIÓN
DE GRÁFICOS
1. ESCALA DE VISTA
1:100
3. ESTILO VISUAL
2. NIVEL DE DETALLE
OPCIONES DE VISUALIZADOR GRÁFICO
1. PROYECTAR SOMBRAS: 3. FONDO POR DEGRADO:
2. MOSTRAR SOMBRAS AMBIENTALES:
4. FONDO CIELO:
VISTAS EN PERSPECTIVA
CAMARA Permite generar una nueva vista que se usa para visualizar un espacio del proyecto que se
modela, puede ser al interior o exterior del edificio, incluso la vista puede estar en modo de
línea o se renderiza para ver sus acabados finales.
OBJETIVO- TARGET
PUNTO DE REFENCIA
PROPIEDADES CÁMARA
En caja de propiedades se modifica la altura del observador o los planos de visión y el encuadre
SECCIONES 3D
CORTES EN PERSPECTIVAS: permiten mediante caja de sección cortar un volumen 3d y generar un corte
fugado
Utilizamos una vista 3d, duplicamos la vista y seleccionar
ORIENTACION VISTA
CAJA DE SECCIÓN Desde opción caja sección podemos generar cortes tanto
en planta como en elevación.
1. Vamos hacia la barra de propiedades.
2. Hacemos clic en el la opción Caja de Sección.
3. Clic en Aplicar.
4. Inmediatamente nos aparecerá una especie de caja en
nuestro modelado la cual podemos arrastrar hacia la
dirección en la que deseamos la sección.
SECCIÓN A NIVEL DE PLANTA SECCIÓN A NIVEL DE ELEVACIÓN
DESPIECE
Permite desplazar y mover las piezas del volumen 3d
para ellos debemos:
a. Selección de los elementos- (Barra de Herramientas)
– Modificar – Vista- Desplazar elementos.
b. Moverlos en paralelo a su origen al punto que
queramos.
Esta opción nos permite crear unas guías que nos
indican la situación original de los elementos y siempre
podemos restablecer al origen lo creado.
ESCUELA PROFESIONAL DE ARQUITECTURA UNIVERSIDAD NACIONAL PEDRO RUIZ GALLO
LAMBAYEQUE
