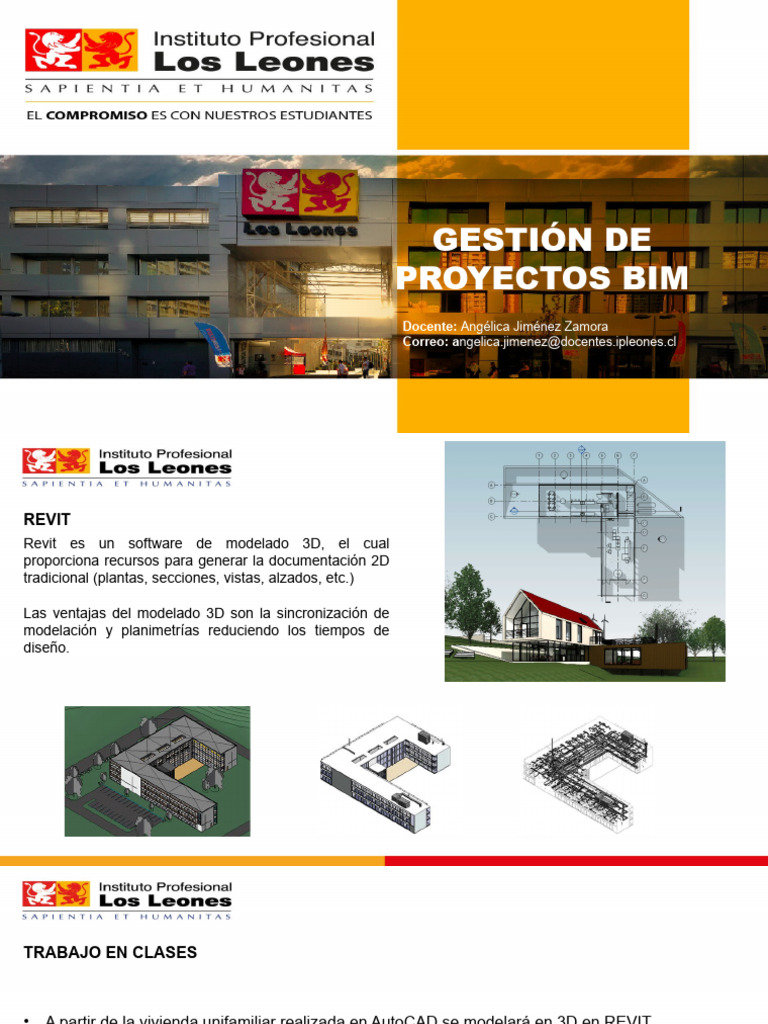

GESTIÓN DE
PROYECTOS BIM
Docente: Angélica Jiménez Zamora
Correo: angelica.jimenez@docentes.ipleones.cl
REVIT
Revit es un software de modelado 3D, el cual
proporciona recursos para generar la documentación 2D
tradicional (plantas, secciones, vistas, alzados, etc.)
Las ventajas del modelado 3D son la sincronización de
modelación y planimetrías reduciendo los tiempos de
diseño.
TRABAJO EN CLASES
• A partir de la vivienda unifamiliar realizada en AutoCAD se modelará en 3D en REVIT.
• Objetivo de la clase:
1. Insertar planos de AutoCAD en Revit.
2. Levantar muros del proyecto.
ANTES DE COMENZAR A PROYECTAR!
• Plantillas: Una plantilla de proyecto proporciona el punto de partida para un nuevo proyecto,
como plantillas de vista, familias cargadas, parámetros definidos (por ejemplo, unidades,
patrones de relleno, estilos de línea, grosores de línea, escalas de vista, etc.) y geometría, si
lo desea.
Configurar Unidades de proyecto
Comando: UN
Ubicación: Gestionar > Grupo configuración > Unidades de
proyecto
Configurar Unidades de proyecto
Comando: UN
Ubicación: Gestionar > Unidades de proyecto
SECCIONES DE REVIT
Navegador de proyectos
El Navegador de proyectos muestra una jerarquía lógica
de todas las vistas, tablas de planificación, planos, grupos
y otras partes del proyecto actual. Al expandir o contraer
una rama, aparecen o se ocultan los elementos de niveles
inferiores.
Ubicación: Vista > Grupo ventanas > Interfaz de usuario
Propiedades
La paleta Propiedades es un cuadro de diálogo que permite
visualizar y modificar los parámetros que definen las
propiedades de los elementos.
Ubicación: Modificar > Grupo propiedades > Propiedades
Área de dibujo
En el área de dibujo, se muestran vistas (y planos y tablas de
planificación) del modelo actual. Cada vez que se abre una vista
en un modelo, esta se muestra en el área de dibujo.
Barra de controles de vista
Permite acceder rápidamente a funciones relacionadas con la
vista actual.
En esta barra se configura la escala de la vista del proyecto,
nivel de detalle del dibujo, estilo visual, recorrido del sol y
sombras, elementos ocultos, etc.
Cinta de opciones
Proporciona todas las herramientas necesarias para crear un
proyecto o una familia.
Cinta de opciones
Grupo expandido: Si aparece una flecha junto al título de un grupo, esto significa que es posible expandir el
grupo para mostrar herramientas y controles relacionados.
Barra de herramientas de acceso rápido
La barra de herramientas de acceso rápido contiene un conjunto de
herramientas por defecto. Es posible personalizar esta barra de
herramientas para que muestre las herramientas utilizadas con
mayor frecuencia.
¿CÓMO INSERTAR UN PLANO DESDE AUTOCAD?
Unidades de importación y
posición
Según las unidades utilizadas en
AutoCAD se debe seleccionar
las unidades de importación.
En posición se selecciona la
opción Automático – Centro a
centro
Una vez importado, el plano se
bloquea para evitar que se
mueva al momento de dibujar.
Vistas del plano
Es importante que el plano siempre se
encuentre centrado en las cuatro
vistas del plano, las que permiten
posteriormente la correcta
visualización de Alzados (Elevaciones)
y cortes.
EJES Y NIVELES
Ejes
Al estar en los planos de planta se activará la casilla de rejilla que se encuentra en el grupo Referencia
Los ejes pueden realizarse de varias manera, una de ella es manual dibujando uno por uno.
Al realizar varios ejes podemos ahorrar tiempo utilizando la herramienta Matriz. Seleccionamos el eje y
clickeamos el icono matriz encontrado en el grupo Modificar
Modificamos el numero de ejes que dibujaremos y movemos el eje en la dirección que deseamos que dibujen
los demás ejes e indicamos la distancia entre cada eje.
Niveles
Para que se active la casilla Nivel, debemos dirigirnos al navegador de proyectos y seleccionar cualquier vista
en la opción alzados
Definimos la altura de cada Para cambiar el nombre del
nivel. nivel damos doble click.
MURO
Una vez modelado el muro, seleccionamos
editar tipo, para modelar el muro.
Al crear un nuevo tipo
de muro este debe
duplicarse y cambiar el
nombre.
De esta forma queda un muro
completamente independiente
Para modificar la estructura del
muro y espesor lo editamos en la
casilla editar del parámetro
estructura
Para insertar un
elemento al muro,
nos dirigimos a la
casilla Insertar
Define la función del
elemento insertado.
Editor de materiales
del elemento
insertado
Define el espesor
del elemento.
Editor de materiales
Buscador de materiales
Editar el
material
Crea o duplica materiales
Finalmente activamos las
restricciones de niveles.
Webgrafía
https://knowledge.autodesk.com/es/support/revit/learn/caas/qsguides/revit-quick-start-guide.html
https://www.bimobject.com/
