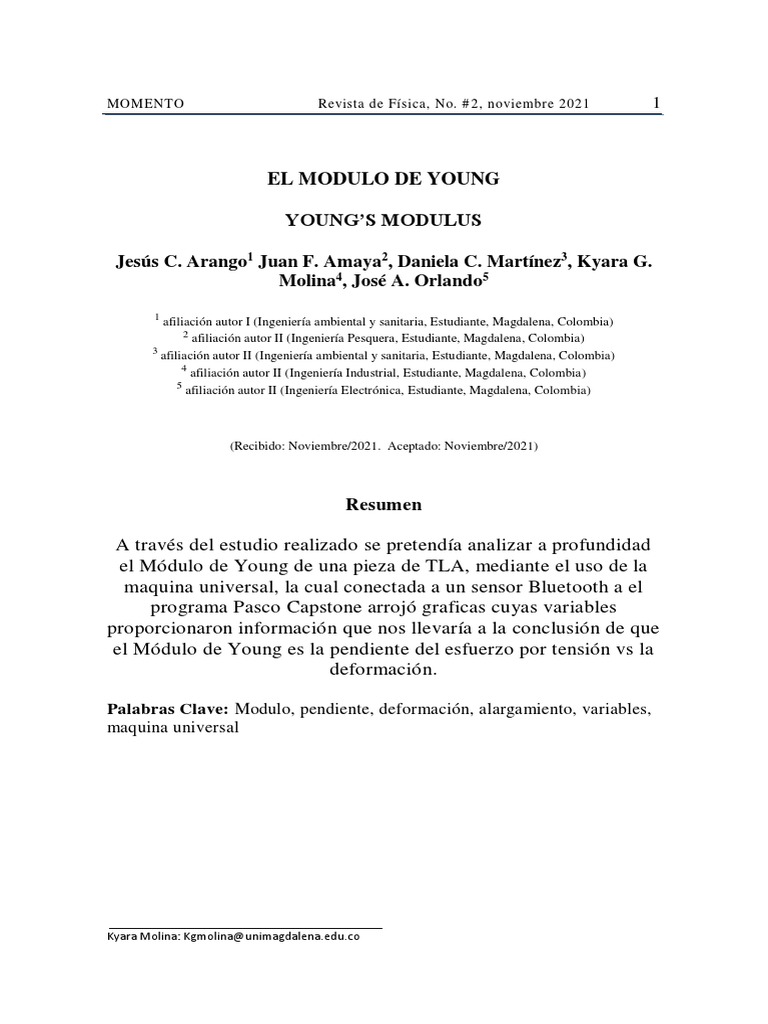

MOMENTO Revista de Física, No.

# 2, noviembre 2021 1

EL MODULO DE YOUNG

YOUNG’S MODULUS

Jesús C. Arango1 Juan F. Amaya2, Daniela C. Martínez3, Kyara G.

Molina4, José A. Orlando5
1
afiliación autor I (Ingeniería ambiental y sanitaria, Estudiante, Magdalena, Colombia)
2
afiliación autor II (Ingeniería Pesquera, Estudiante, Magdalena, Colombia)
3
afiliación autor II (Ingeniería ambiental y sanitaria, Estudiante, Magdalena, Colombia)
4
afiliación autor II (Ingeniería Industrial, Estudiante, Magdalena, Colombia)
5
afiliación autor II (Ingeniería Electrónica, Estudiante, Magdalena, Colombia)

(Recibido: Noviembre/2021. Aceptado: Noviembre/2021)

Resumen

A través del estudio realizado se pretendía analizar a profundidad

el Módulo de Young de una pieza de TLA, mediante el uso de la
maquina universal, la cual conectada a un sensor Bluetooth a el
programa Pasco Capstone arrojó graficas cuyas variables
proporcionaron información que nos llevaría a la conclusión de que
el Módulo de Young es la pendiente del esfuerzo por tensión vs la
deformación.

Palabras Clave: Modulo, pendiente, deformación, alargamiento, variables,

maquina universal

Kyara Molina: Kgmolina@unimagdalena.edu.co

2 Jesús C. Arango1 Juan F. Amaya2, Daniela C. Martínez3, Kyara G. Molina 4, José A. Orlando5

Abstract

Through the study carried out, it was intended to analyze in depth

the Young's Modulus of a piece of TLA, through the use of the
universal machine, which connected to a Bluetooth sensor to the
Pasco Capstone program produced graphs whose variables
provided information that would lead us to the conclusion that
Young's Modulus is the slope of the tensile stress vs strain.

Keywords: Modulus, slope, deformation, elongation, variables,

universal machine
Módulo de Young (aparece en el encabezado de las páginas impares) 3

1. Introducción

La fabricación de piezas estructurales para usos específicos

requiere gran tenacidad a fuerzas que se apliquen sobre ella y lograr así
la confiabilidad de la misma, es decir obtener la óptima resistencia a la
falla, la cual se logra al combinar la resistencia a la deformación con la
resistencia a la ruptura (Castañeda, et al, 2010), para determinar dicha
resistencia es clave identificar la plasticidad del material.
Una de las capacidades que tienen muchos materiales y
sustancias es la elasticidad, es decir esa habilidad de volver a su forma
y tamaño original después de ser estirados o deformados. El cambio de
longitud de forma reversible es una propiedad que puede cuantificarse
experimentalmente. En este sentido, esa característica se denomina
módulo de Young, el cual es un parámetro que determina el
comportamiento de un material elástico en las primeras etapas de carga.
Con base en lo anterior, en el siguiente laboratorio se
determinará el módulo de Young mediante el esfuerzo por tensión de
una paleta de TLA, ello para identificar la capacidad que tiene el
material para deformarse.
4 Jesús C. Arango1 Juan F. Amaya2, Daniela C. Martínez3, Kyara G. Molina 4, José A. Orlando5

2. Desarrollo

2.1 Fundamentación teórica

El módulo de módulo de Young es un parámetro que

caracteriza el comportamiento de un material elástico, según la
dirección en la que se aplica una fuerza. Para un material elástico
lineal e isótropo, el módulo de Young tiene el mismo valor para
una tracción que para una compresión, siendo una constante
independiente del esfuerzo siempre que no exceda de un valor
máximo denominado límite elástico, y es siempre mayor que cero:
si se fracciona una barra, aumenta de longitud, no disminuye. Este
comportamiento fue observado y estudiado por el científico inglés
Thomas Young.
Tanto el módulo de Young como el límite elástico son
distintos para los diversos materiales. El módulo de elasticidad es
una constante elástica que, al igual que el límite elástico, puede
encontrarse empíricamente con base al ensayo de tracción del
material.

La plasticidad

La plasticidad es la propiedad mecánica de un material,

biológico o de otro tipo, de deformarse permanentemente e
irreversiblemente cuando se encuentra sometido a tensiones por
encima de su rango elástico, es decir, por encima de su límite
elástico.
En los metales, la plasticidad se explica en términos de
desplazamientos irreversibles de dislocaciones.
deformación
En un diagrama se observa un tramo recto inicial hasta un
punto denominado límite de proporcionalidad. Este límite tiene
gran importancia para la teoría de los sólidos elásticos, ya que esta
se basa en el citado límite. Este límite es el superior para un
esfuerzo admisible. Los puntos importantes del diagrama de
esfuerzo deformación son:
Módulo de Young (aparece en el encabezado de las páginas impares) 5

- Límite de proporcionalidad: hasta este punto la relación entre el

esfuerzo y la deformación es lineal;
- Límite de elasticidad: más allá de este límite el material no
recupera su forma original al ser descargado, quedando con una
deformación permanente;
- esfuerzo último: máxima ordenada del diagrama esfuerzo –
deformación;
- punto de ruptura: cuanto el material falla. Dado que el límite de
proporcionalidad, elasticidad y punto de cedencia están tan cerca
se considera para la mayoría de los casos como el mismo punto. De
manera que el material al llegar a la cedencia deja de tener un
comportamiento elástico y la relación lineal entre el esfuerzo y la
deformación deja de existir
- punto de cedencia: aparece en el diagrama un considerable
alargamiento o cedencia sin el correspondiente aumento de carga.
Este fenómeno no se observa en los materiales frágiles.

2.2 Procedimiento experimental

Experimento
Objetivos:
- Calcular el módulo de Young
- Aplicar la deformación del material de acuerdo con sus
características.
1ero Forma Inicial
2do Fuerza Aplicada
3ero Forma Final

Materiales
- Bata
- Gafas protectoras
- Máquina Universal de módulo de Young y propiedades elásticas
- Micrómetro calibrador
- Computadora con el programa pasco capture
- Pieza de PLA o el material a estudiar
- llave hexagonal
- libreta para apuntes
6 Jesús C. Arango1 Juan F. Amaya2, Daniela C. Martínez3, Kyara G. Molina 4, José A. Orlando5

Procedimiento experimental

Paso 1
Lo primero que se hizo fue colocarse el equipo de seguridad del
laboratorio: batas, gafas protectoras… etcétera.
Luego colocar sobre la mordaza de la máquina y el cabezal móvil
de la pieza del material con el que se quiso experimentar su
módulo de Young y ajustar con la llave hexagonal la pieza del
material a evaluar
Paso 2
Se abrió el programa Pasco Capstone, se conectó a la máquina de
la computadora por medio del Bluetooth.
Paso 3
Se Configuro la simulación en el programa Pasco Capstone
Paso 4
Se giro la manivela de la máquina hasta que el material se fracturó
irreversiblemente.
Paso 5
Evaluamos los Resultados Obtenidos verificándolos con las
Ecuaciones Teóricas.
Módulo de Young (aparece en el encabezado de las páginas impares) 7

3. Resultados y discusión

La pendiente del esfuerzo por tensión vs la deformación es igual al

Módulo de Young.

De la gráfica de fuerza (N) por posición (m) se percibió que la

función fue creciente hasta que llego a un punto en que de manera
abrupta descendió a cero, esto dejó ver que la parte lineal de esta
es la región elástica, en otras palabras, aquí la pieza de TLA que se
tomó para el experimento, no llegaba al límite de su alargamiento.
Tal y como se puede ver en la figura 1.

Figura 1. Gráfico de Fuerza vs Posición

En la segunda grafica que se obtuvo, con el fin de calcular el

Módulo de Young, fueron añadidas dos nuevas variables, esfuerzo
por tension y deformacion. A la grafica resultante se le hizo regresion
lineal en la parte lineal que como se menciono, representa la region
elastica, dando como resultado la pendiente m=1,07×109, es esta
relacion a lo que llamamos el Modulo de Young.

Lo ideal hubiese sido que el valor b fuese cero, ya que se supone que
deberia pasar por el origen (0,0), puesto que si no hay esfuerzo por
8 Jesús C. Arango1 Juan F. Amaya2, Daniela C. Martínez3, Kyara G. Molina 4, José A. Orlando5

tension no hay alargamiento, esto se atribuyo a errores comunes en la

toma de datos para este tipo de experiencias.

Figura 2. Grafica esfuerzo por tension vs deformacion

Módulo de Young (aparece en el encabezado de las páginas impares) 9

4. Conclusiones

El comportamiento del módulo de elasticidad y la resistencia a la

flexión de la paleta permiten plantear las siguientes conclusiones:

- Podemos apreciar que al aplicar una fuerza a un cuerpo este

le produce una deformación, el esfuerzo origina la
deformación elástica.

- El espesor de la paleta no posee densidad constante, luego

no es homogéneo. Se comprobó una correlación directa
entre la densidad y el módulo de elasticidad y la resistencia
a la flexión, a mayor densidad mejores valores del módulo y
la resistencia a flexión

- El área transversal del cuerpo se modifica al realizar sobre

ella un esfuerzo de atracción o compresión.

- De esta forma el módulo de elasticidad E se define como la

pendiente de la recta que inicialmente se forma en el gráfico
de esfuerzo vs deformación.
10 Jesús C. Arango1 Juan F. Amaya2, Daniela C. Martínez3, Kyara G. Molina4, José A. Orlando5

5. Referencias

[1] Experiencia en laboratorio: Módulo de Young

https://youtu.be/ksXuqrPr9s4

[2] Fanny Zapata. (13 de abril de 2020). Módulo de Young:

cálculo, aplicaciones, ejemplos, ejercicios. Lifeder. Recuperado de:
https://www.lifeder.com/modulo-de-young/
