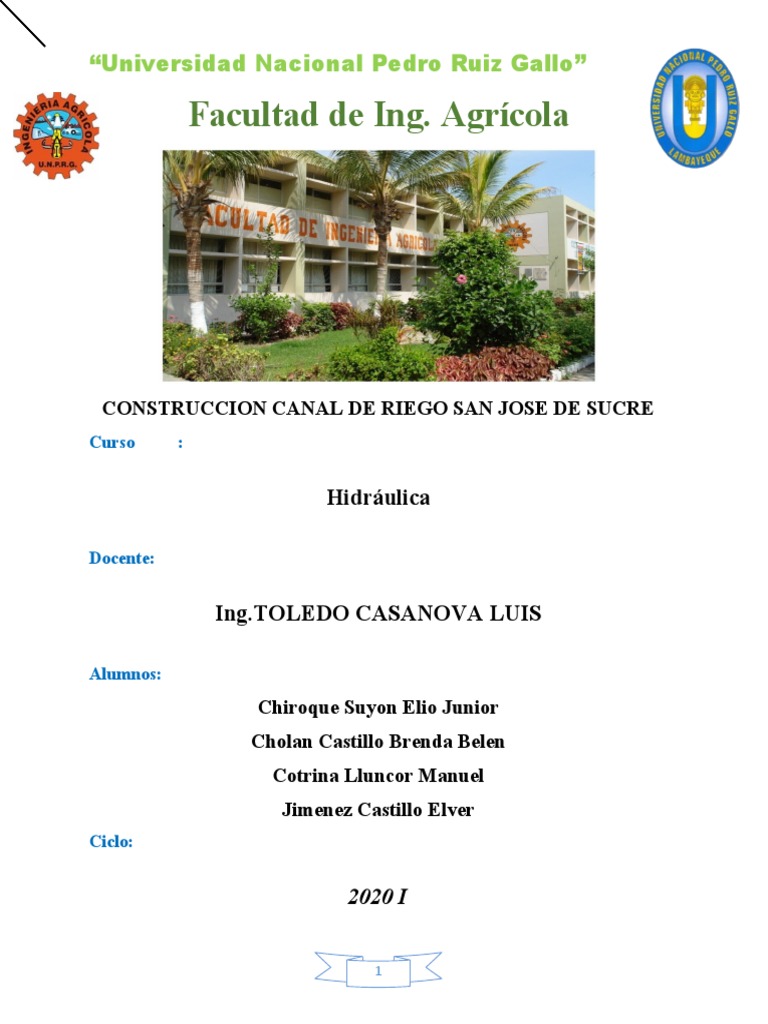

“Universidad Nacional Pedro Ruiz Gallo”

Facultad de Ing. Agrícola

CONSTRUCCION CANAL DE RIEGO SAN JOSE DE SUCRE

Curso :

Hidráulica

Docente:

Ing.TOLEDO CASANOVA LUIS

Alumnos:
Chiroque Suyon Elio Junior
Cholan Castillo Brenda Belen
Cotrina Lluncor Manuel
Jimenez Castillo Elver
Ciclo:

2020 I

1
 INDICE
Canal.......................................................................................................................................................52
Clasificación de canales:......................................................................................................................52
Canales naturales............................................................................................................................52
Canales de riego..............................................................................................................................52
Canales de navegación....................................................................................................................52
Elementos geométricos de la sección del canal..................................................................................52
Características geométricas e hidráulicas de un canal........................................................................53
Tipos de flujo en un canal...................................................................................................................53
Partes de un canal...............................................................................................................................55
Toma de agua..................................................................................................................................55
Canalización....................................................................................................................................55
Derivación.......................................................................................................................................55
Trasvase..........................................................................................................................................55
Controles de nivel...........................................................................................................................55
Controles de seguridad...................................................................................................................55
Aforos..............................................................................................................................................55
Cruces.............................................................................................................................................55
DESARROLLO DEL TRBAJO PRÁCTICO......................................................................................................56
1. MEMORIA DESCRIPTIVA..................................................................................................................57
1.1UBICACION.....................................................................................................................................57
1.2 ÁREA DE INFLUENCIA....................................................................................................................57
1.3 BENEFICIARIOS POTENCIALES.......................................................................................................57
1.4ACCESIBILIDAD...............................................................................................................................57
1.5 ANTECEDENTES.............................................................................................................................57
1.6 SITUACION ACTUAL.......................................................................................................................58
1.7 OBJETIVOS:....................................................................................................................................58
1.8 JUSTIFICACION DEL PROYECTO.....................................................................................................58
1.9 METAS DEL PROYECTO:.................................................................................................................58
1.10 PLAZO DE EJECUCION..................................................................................................................59
1.11 PRESUPUESTO.............................................................................................................................59
1.12 UNIDAD FORMULADORA Y EJECUTORA:.....................................................................................59
2. RECURSOS...........................................................................................................................................60
2.1 MEDIO FÍSICO Y RECURSOS NATURALES.................................................................................60
2.2 ASPECTOS AMBIENTALES........................................................................................................60
2.3 TOPOGRAFIA Y GEOLOGIA......................................................................................................60
2
 2.4 RECURSOS HÍDRICOS...............................................................................................................60
2.5 CLIMATOLOGIA.......................................................................................................................60
2.6 ECOLOGIA................................................................................................................................60
2.6.1 Flora................................................................................................................................60
2.6.2 Fauna...............................................................................................................................60
2.7 AGRICULTURA.........................................................................................................................61
2.8 ACTIVIDAD PECUARIA..............................................................................................................61
2.9 INFRAESTRUCTURA Y SERVICIOS.............................................................................................61
Infraestructura de Transportes.......................................................................................................61
Infraestructura de servicios.............................................................................................................61
3. ASPECTOS SOCIALES............................................................................................................................62
3.1 POBLACION AFECTA......................................................................................................................62
3.2 POBLACIÓN ECONOMICAMENTE ACTIVA................................................................................62
3.3 POBLACION:............................................................................................................................62
Demografía del Proyecto.................................................................................................................62
Organización de la población..........................................................................................................62
Movimientos migratorios................................................................................................................63
Alimentación...................................................................................................................................63
3.4 ESTRUCTURA ECONÓMICA......................................................................................................63
Actividad principal de la población y nivel de vida..........................................................................63
3.5 ASPECTOS AGRO-SOCIALES.....................................................................................................63
Tenencia de la tierra........................................................................................................................63
Expectativas de los beneficiarios con el proyecto...........................................................................63
SITUACION ACTUAL DEL AREA DEL PROYECTO...................................................................................64
4. DESCRIPCIÓN DEL PROYECTO DEFINITIVO..........................................................................................65
4.1 SISTEMA DE CAPTACIÓN:........................................................................................................65
4.2 TUBERÍA DE CONDUCCIÓN.....................................................................................................65
5. ESPECIFICACIONES TÉCNICAS..............................................................................................................66
DESCRIPCIÓN DE LAS ESPECIFICACIONES............................................................................................66
CONTROL DE CALIDAD........................................................................................................................66
DESARROLLO Y PROGRESION DE LA OBRA..........................................................................................66
EQUIPOS..........................................................................................................................................66
ORGANIZACIÓN DE LOS TRABAJOS.................................................................................................67
LIMPIEZA DEL SITIO DE LOS TRABAJOS............................................................................................67
CONTROL.........................................................................................................................................67
SEGURIDAD LABORAL.........................................................................................................................67

3
 VALIDEZ DE ESPECIFICACIONES, PLANOS Y METRADOS......................................................................67
0.1. OBRAS PROVISIONALES............................................................................................................67
02.00.0BOCATOMA.........................................................................................................................68
03.00.00 ANTECANAL......................................................................................................................72
6. FICHA TÉCNICA ORIGINAL DE LA OBRA...............................................................................................75
1.0 DENOMINACIÓN DE LA ENTIDAD EJECUTORA:.......................................................................75
2.0 CÓDIGO DE LA OBRA:..............................................................................................................75
3.0 CÓDIGO DEL COMPONENTE:...................................................................................................75
4.0 DENOMINACIÓN DE LA OBRA:................................................................................................75
5.0 OBJETO DE LA OBRA:...............................................................................................................75
6.0 UBICACIÓN GEOGRÁFICA:.......................................................................................................75
7.0 ÁREA GEOGRÁFICA:.................................................................................................................75
8.0 CANTIDAD DE FÓRMULAS POLINÓMICAS:..............................................................................75
9.0 NOMBRE DE LA MÁXIMA AUTORIDAD ADMINISTRATIVA DE LA ENTIDAD..............................75
10.0 VALOR REFERENCIAL 1:...........................................................................................................76
11.0 VALOR REFERENCIAL 2:...........................................................................................................76
12.0 FUENTES DE FINANCIAMIENTO...............................................................................................76
13.0 MODALIDAD:...........................................................................................................................76
14.0 SISTEMA DE EJECUCIÓN:.........................................................................................................76
15.0 PLAZO DE EJECUCIÓN:.............................................................................................................76
16.0 DENOMINACIÓN DE LOS PROYECTISTAS:................................................................................76
17.0 PROFESIONAL QUE FORMULÓ EL PRESUPUESTO ANALÍTICO:.................................................76
18.0 PERÍODO DE VALORIZACIONES:..............................................................................................76
19.0 NOMBRE Y APELLIDO DEL RESIDENTE.....................................................................................76
20.0 NOMBRE Y APELLIDO DEL SUPERVISOR......................................................................................76
7. PRESUPUESTO.....................................................................................................................................77
8. METRADOS..........................................................................................................................................80
9. ANEXOS DE PLANOS............................................................................................................................87
9.1 PLANO CLAVE................................................................................................................................87
9.2. PLANO DE PLANTA Y PERFIL.........................................................................................................88
9.3. PLANO DE SECCIONAMIENTO.....................................................................................................89
9.4. PLANO DE BOCATOMA FINAL......................................................................................................90
9.5 PLANO DE UBICACIÓN DE LA BOCATOMA.....................................................................................92
9.6. PLANO DE OBRAS DE ARTEO........................................................................................................93

4
 CANAL
En ingeniería se denomina canal a una construcción destinada al transporte de fluidos
generalmente utilizada para agua y que, a diferencia de las tuberías, es abierta a la atmósfera.
También se utilizan como vías artificiales de navegación. La descripción del comportamiento
hidráulico de los canales es una parte fundamental de la hidráulica y su diseño pertenece al
campo de la ingeniería hidráulica, una de las especialidades de la ingeniería civil e ingeniería
agrícola.
Cuando un fluido es transportado por una tubería parcialmente llena, se dice que cuenta con
una cara a la atmósfera, por lo tanto se comporta como un canal.

Clasificación de canales:

Canales naturales

Se denomina canal natural a las depresiones naturales en la corteza terrestre, algunos tienen
poca profundidad y otros son más profundos, según se encuentren en la montaña o en la
planicie. Algunos canales permiten la navegación, generalmente sin necesidad de dragado.
Los canales naturales influyen todos los tipos de agua que existen de manera natural en la
tierra, los cuales varían en tamaño desde pequeños arroyuelos en zonas montañosas hasta
quebradas, arroyos, ríos pequeños y grandes, y estuarios de mareas. Las corrientes
subterráneas que transportan agua con una superficie libre también son consideradas como
canales abiertos naturales. Las propiedades hidráulicas de un canal natural por lo general son
muy irregulares.
En algunos casos pueden hacerse suposiciones empíricas razonablemente consistentes en las
observaciones y experiencias reales, de tal modo que las condiciones de flujo en estos canales
se vuelvan manejables mediante tratamiento analítico de la hidráulica teórica.

Canales de riego

Estos son vías construidas para conducir el agua hacia las zonas que requieren complementar
el agua precipitada naturalmente sobre el terreno.

Canales de navegación

Un canal de navegación es una vía de agua hecha por el hombre que normalmente conecta
lagos, ríos u océanos.

Elementos geométricos de la sección del canal

Los elementos geométricos son propiedades de una sección del canal, que puede ser definida
enteramente por la geometría de la sección y la profundidad del flujo. Estos elementos son
muy importantes para los cálculos del escurrimiento.
Profundidad del flujo, calado o tirante: la profundidad del flujo (h) es la distancia vertical del
punto más bajo de la sección del canal a la superficie libre.
Ancho superior: el ancho superior (T) es el ancho de la sección del canal en la superficie libre.
5
Área mojada: el área mojada (A) es el área de la sección transversal del flujo normal a la
dirección del flujo.
Perímetro mojado: el perímetro mojado (P) es la longitud de la línea de la intersección de la
superficie mojada del canal con la sección transversal normal a la dirección del flujo.
Radio hidráulico: el radio hidráulico (R) es la relación entre el área mojada y el perímetro
mojado, se expresa como: R = A / P
Profundidad hidráulica: la profundidad hidráulica (D) es la relación del área mojada con el ancho
superior, se expresa como: D = A / T
Factor de la sección: el factor de la sección (Z), para cálculos de escurrimiento o flujo crítico es el
producto del área mojada con la raíz cuadrada de la profundidad hidráulica, se expresa
como: Z = A. SQRT (D)
El factor de la sección, para cálculos de escurrimiento uniforme es el producto del área
mojada con la potencia 2/3 del radio hidráulico, se expresa como: A. R^ (2/3)

Características geométricas e hidráulicas de un canal

Las características geométricas son la forma de la sección transversal, sus dimensiones y
la pendiente longitudinal del fondo del canal.
Las características hidráulicas son la profundidad del agua (h, en m), el perímetro mojado (P,
en m), el área mojada (A, en m²) y el radio hidráulico (R, en m), toda función de la forma del
canal. También son relevantes la rugosidad de las paredes del canal, que es función del
material en que ha sido construido, del uso que se le ha dado y del mantenimiento, y la
pendiente de la línea de agua, que puede o no ser paralela a la pendiente del fondo del canal.

Tipos de flujo en un canal

 Flujo permanente
 Flujo transitorio o no permanente
 Flujo uniforme
 Flujo variado
 Flujo crítico
 Flujo subcrítico
 Flujo supercrítico

6
El caudal depende de:
LA FORMA DEL CANAL
LA PENDIENTE DEL CANAL
LA ALTURA DEL AGUA EN EL CANAL

La forma del canal depende del ancho de la base y del talud. Para aumentar la capacidad Ud. puede
mantener el talud pero aumentar el ancho de la base, o bien mantener la base aumentando el talud.

7
Partes de un canal
Toma de agua. Constituye la entrada de agua al canal, que puede ser directamente desde un embalse,
un rio, o de un sistema de bombeo.
Canalización. Comprende el canal propiamente dicho, que generalmente está formado por una zanja
con paredes inclinadas y fondo plano.
Derivación. Las obras de derivación sirven para derivar el agua desde un canal principal a uno
secundario, desde éste último hacia un canal terciario, o desde el terciario hacia las zanjas u otras
canalizaciones o tomas de agua en el campo.
Trasvase. Es una obra de derivación en la cual se trasvasa el agua desde una presa a un rio u otra
presa, o de un rio a una presa.
Controles de nivel. Generalmente son compuertas de accionamiento manual o mecánico, destinadas
a mantener el nivel de agua en el canal.
Controles de seguridad. Son obras de funcionamiento generalmente automático destinadas a evitar
daños en el sistema causados por obstrucciones o grandes avenidas de agua.
Aforos. Son instalaciones destinadas a medir la cantidad de agua que entra o sale del canal, o su nivel
en cualquier momento.
Cruces. Los principales son los puentes que se construyen sobre el canal para el paso de peatones,
animales y vehículos.

8
 DESARROLLO DEL TRBAJO PRÁCTICO
EXPEDIENTE TECNICO:
PROYECTO: CONSTRUCCION CANAL DE RIEGO SAN JOSE DE SUCRE

9
 1. MEMORIA DESCRIPTIVA

1.1UBICACION
Región : Ayacucho
Departamento : Ayacucho
Provincia : Víctor Fajardo
Distrito : Colca
Localidad : San José de Sucre, Quilla y Ayahurcco
Altitud : 2,600 m.s.n.m.
Latitud : 13° 41’ 00’’
Longitud : 74° 04’ 55’’
Temperatura : 14° - 15° C (media mensual)

1.2 ÁREA DE INFLUENCIA

En el área de influencia, se ha considerado las zonas ha irrigar, el cual se ha identificado
en la carta. Dentro del Área de influencia tenemos las localidades beneficiarías de San
José de Sucre, Quilla y Ayahurcco del Distrito de Colca.

1.3 BENEFICIARIOS POTENCIALES

Los beneficiarios directos alcanzan las 100 familias y 350 habitantes.

1.4ACCESIBILIDAD

Tramo Tiempo de
Tipo de vía Distancia viaje en
Desde Hasta
camioneta
Ayacucho San Jose de Sucre Afirmada 135 Km 3.0 hrs.
San Jose de
Obra Afirmada 40 Km. 1.0 hr.
Sucre

1.5 ANTECEDENTES
 La comunidad de San José de Sucre, ubicada en el distrito de Colca, provincia de Víctor
Fajardo.

10
  En la zona de estudio, la agricultura se desarrolla actualmente como una actividad
estacional bajo condiciones de secano, aprovechando las precipitaciones pluviales de
acuerdo al régimen pluviométrico existente
 En este contexto, el Proyecto Construcción Canal de Irrigación San José de Sucre,
lograría mejorar las condiciones de vida de aproximadamente 100 familias de la
comunidad y un desarrollo sostenido de la zona.

1.6 SITUACION ACTUAL

En la actualidad las 85 has sólo producen en una sola campaña, con bajos rendimientos
debido a la falta de agua
- Insuficiente infraestructura de riego que limita irrigar mayor cantidad de áreas de
cultivo en épocas de secano.
- La falta de extensión comercial por la falta de excedente productor.
- Incrementar sus ingresos ampliando sus áreas de cultivo dando a conocer sus
productos.
- El acceso a los sectores mencionados se hace a través de la carretera Ayacucho –
Cangallo – San José.

1.7 OBJETIVOS:
- Garantizar una mayor y permanente oferta del líquido elemento.
- Evitar pérdidas de agua a lo largo del Canal de Riego San José de Sucre.
- Mejorar la distribución de los recursos.
- Permitir el riego de 300 Has. de terrenos de cultivo.
- Beneficiar a 100 familias de escasos recursos económicos.
- Generar empleo temporal en la zona.
- Incrementar la producción y la productividad

1.8 JUSTIFICACION DEL PROYECTO

El problema principal es la baja productividad agrícola a causa de la falta de un sistema de
riego permanente para los campos de cultivo de la presente comunidad; la agricultura se
desarrolla actualmente como una actividad estacional bajo condiciones de secano.

1.9 METAS DEL PROYECTO:

Durante el cumplimiento del Proyecto, se propone ejecutar las siguientes Obras:
Captación:
- Bocatoma Tipo Alpina 01 Unid.
- Barraje 15.00 ml.
- Muros de Encauzamiento 49.30 ml.
- Enrocado 30.80 ml
11
 - Antecanal 93.00 ml.
- Canal Desripiador 55.00 ml.
- Vertedero Lateral de Demasías 01 Unid.
- Desarenador 01 Unid.
- Poza de Captación 01 Unid.
- Canal de Purga 05.00 ml.
Sistema de Conducción
- Canal Entubado:
- Cajas de Inspección 11.00 Unid.
- Tomas Laterales 11.00 Unid.
- Anclajes ( Dados ) de Concreto 32.00 Unid.
- Canoas 24.00 Unid.
-Alcantarillas 08.00 Unid.

1.10 PLAZO DE EJECUCION

El plazo de ejecución se ha estimado en 143 días calendarios

1.11 PRESUPUESTO
El presupuesto que se muestra está referido al Valor referencia VR1

S/
TOTAL MATERIALES . 701522.62
S/
TOTAL MANO DE OBRA . 159290.52
S/
TOTAL EQUIPOS Y
. 43371.52
HERRAMIENTAS MANUALES

S/
GASTOS GENERALES (10%) . 90,418.47
S/
UTILIDAD (10%) . 90,418.47
S/ 1,085,021.5
SUB TOTAL . 9
I.G.V. (19%)   206,154.10
S/ 1,291,175.6
TOTAL PRESUPUESTO . 9

1.12 UNIDAD FORMULADORA Y EJECUTORA:

Unidad Formuladora : Proyecto Especial Sierra Centro Sur (PESCS)
Unidad Ejecutora : Proyecto Especial Sierra Centro Sur (PESCS)
12
 2. RECURSOS
2.1 MEDIO FÍSICO Y RECURSOS NATURALES
La comunidad de San José de Sucre se ubica en el flanco derecho del Río Pampas. con
topografía agreste y planicies accidentadas, ubicada a una altitud promedio de 2770 m.s.n.m.

2.2 ASPECTOS AMBIENTALES

Las características de su ubicación geográfica, las condiciones climáticas de relieve y factores
geológicos, determinan que San José de Sucre tenga un espacio adecuado para labores de la
agricultura intensiva y también la ganadería.

2.3 TOPOGRAFIA Y GEOLOGIA

La topografía del terreno es variada, con suelos de pendientes fuertes, de praderas y bosques
naturales.
La zona de franja de Canal se caracteriza por mostrar una litología correspondiente a suelo
gravo-areno limoso coluvial, de mediana a baja plasticidad, semipermeable a permeable.
2.4 RECURSOS HÍDRICOS
La fuente de agua a captar es el Río Huillcamayo, cuyos afluentes son el Río Cachimayo,
Quebrada Ccarccamayo y Orccomayo.

El caudal del Río Huillcamayo, en el punto de la captación ha sido medido en el mes de

Setiembre arrojando 1.46 m3/s. Con el proyecto se propone utilizar este potencial hídrico y así
incorporar a la producción, las tierras con potencial agrícola de la comunidad (300 has.) en los
meses de estiaje.

2.5 CLIMATOLOGIA
La zona se caracteriza por presentar un clima templado a cálido, con una temperatura media
mensual entre 14° y 15 ° C y dos estaciones del año bien definidas: Estación de Lluvia
(Noviembre-Marzo) y Estación de Secano (Abril – Octubre).

2.6 ECOLOGIA

2.6.1 Flora

En cuanto a la flora doméstica, predomina el cultivo de tubérculos (papa, olluco, mashua,

oca), cereales (maíz, trigo, cebada) y leguminosas (haba, arvejas).

2.6.2 Fauna
La fauna doméstica está conformada en su mayoría por ganado vacuno, ovino, equino,
caprino, cuyes, conejos, aves de corral. etc.

13
2.7 AGRICULTURA
La principal actividad productiva es la agricultura, los cultivos principales son el Maíz
grano (23.5%), la Cebada(17.6%), El trigo (17.6%), la Arveja(11.8%), Papa(7.1%), Haba grano
(5.9%), Quinua, hortalizas(2.4%), y frutales(11.8%).

2.8 ACTIVIDAD PECUARIA

La actividad pecuaria en la zona es del tipo de extensiva y consiste en la crianza de ganado
vacuno, porcino, ovino y caballar en mediana escala.

2.9 INFRAESTRUCTURA Y SERVICIOS

Infraestructura de Transportes

Vías de Acceso
La principal vía de acceso a la zona del proyecto desde la ciudad de Ayacucho es como sigue:
TRAMO TIPO DIST. TIEMPO
Ayacucho- San José de Sucre Carretera afirmada 135 Km 3horas
San José de Sucre –Obra Carreter Afirmada 40 Km 1 hora

Infraestructura de servicios

Vivienda
Las viviendas de este Distrito son en su mayoría de adobe y en algunos casos de
material noble, son muy pocos los de piedra y barro, con coberturas de calamina y
teja, lo que nos presenta una población de escasos recursos económicos.
Educación
No existen centros educativos en la zona
Salud
No cuenta con un puesto de salud. Los pacientes de mayor riesgo tienen que recurrir a
la posta de Cangallo.
Electrificación
Actualmente, se tiene un sistema de electrificación.
Comunicaciones
En lo que respecta a las comunicaciones, se cuenta con servicio telefónico, además de
radio-comunicación.
Otros Servicios Públicos
Local Municipal.

14
 3. ASPECTOS SOCIALES
3.1 POBLACION AFECTA
La población afectada directamente lo constituyen los productores agrícolas de la localidad de
San José.
La población según el censo de 1993 fue de 128 habitantes. En la actualidad por
informaciones de las autoridades locales y del ministerio de salud, se tienen una
población involucrada de aprox. 100 familias que están dedicadas a la agricultura.
La población beneficiada estaría conformada por los habitantes de San José de Sucre, que
dependen directamente de la agricultura (integrantes de las familias campesinas).
También indirectamente se beneficiarán las comunidades rurales aledañas y los habitantes de
las ciudades de Huancapi, Cangallo, Ayacucho y otros al ser abastecidas por la producción
generada en la comunidad.
No existen proyectos de riego o fuentes de agua disponibles que permitan establecer una
oferta paralela a la que plantea el proyecto.
3.2 POBLACIÓN ECONOMICAMENTE ACTIVA
La distribución de la PEA por ramas de actividad muestra una estructura Distrital con
predominancia de actividades de servicio no calificados, que en conjunto absorben a la PEA,
constituyéndose estos sectores en los más dinámicos del Distrito por su capacidad de generar
puestos de trabajo (Fuente: INEI):

- Agricultores 28.47 %
- Obreros 10.22 %
- Comerciantes al por menor 0.73 %
- Vendedores ambulantes 2.92 %
- Trabajadores no calificados 46.72 %
- Otros 10.95 %

3.3 POBLACION:
Actualmente se tiene:
AÑO POBLACION URBANA
2003 350

Demografía del Proyecto.

La distribución poblacional en el área del proyecto, muestra una relación del 47.08 % de
varones y un 52.92 % de mujeres.

Organización de la población

La Comunidad de San José de Sucre está organizado del siguiente modo:

15
 La Directiva Comunal, tiene como integrantes al Presidente. Vicepresidente,
Secretario, Tesorero y Vocales.
El Agente Municipal.
El Teniente Gobernador.
Comité de Autodefensa.
Club de Madres – Vaso de Leche.

Movimientos migratorios

Los mayores flujos de migración se presentan dentro de los meses de (Enero, Febrero, Marzo
y Junio) aprovechando las vacaciones escolares para salir hacia la costa en busca de empleo.

Alimentación

La nutrición de esta población está constituida por los alimentos tradicionales que son
producidos por los mismos consumidores como son: maíz, tubérculos (papa), trigo, cebada,
verduras y en muy pocas oportunidades consumen carne, hortalizas y frutas.

3.4 ESTRUCTURA ECONÓMICA

Actividad principal de la población y nivel de vida

Para el primer grupo de pobladores, la agricultura en secano representa el 75% de sus

ingresos y la ganadería bajo condiciones de pastoreo el 35%.
El nivel de vida es muy precario, con una agricultura de auto consumo y estacional, con
rendimientos por debajo del promedio nacional.

3.5 ASPECTOS AGRO-SOCIALES.

Tenencia de la tierra

Los terrenos del área del proyecto son propiedades individuales, aunque desde el punto de
vista organizativo forman parte de la comunidad campesina.

Expectativas de los beneficiarios con el proyecto.

Solucione la problemática por la baja producción agrícola; la solución del mismo coadyuvara el
desarrollo integral de la zona, las autoridades y población beneficiaría en forma conjunta
formulan un proyecto de riego, con la finalidad lograr el incremento de su producción y
extender sus áreas de cultivo mediante la construcción de un canal de irrigación.

SITUACION ACTUAL DEL AREA DEL PROYECTO

16
o En la actualidad las 85 has sólo producen en una sola campaña, con bajos rendimientos
debido a la falta de agua y optima aplicación de los fertilizantes; de la misma forma
existen terrenos agrícolas que no se explotan debido a la inexistencia de
infraestructura de riego.
o Insuficiente infraestructura de riego que limita irrigar mayor cantidad de áreas de
cultivo en épocas de secano.
o La falta de extensión comercial por la falta de excedente productor.
o Incrementar sus ingresos ampliando sus áreas de cultivo dando a conocer sus
productos.

17
4. DESCRIPCIÓN DEL PROYECTO DEFINITIVO
La Obra: “Construcción Canal de Riego San José de Sucre” estará constituido por los siguientes
elementos:

4.1 SISTEMA DE CAPTACIÓN:

El sistema de captación estará conformado básicamente por una rejilla de captación , una
poza desripiadora, un canal desripiador, un aliviadero de demasías, un antecanal y un
desarenador.

4.2 TUBERÍA DE CONDUCCIÓN

La línea de Conducción, ha de permitir conducir a gravedad las aguas captadas en la bocatoma
Huillcamayo hasta las áreas agrícolas del centro Poblado de San José de Sucre; el trazo de la
línea de Conducción recorre la márgen derecha del río Huillcamayo y recorre las laderas del
cerro Ancapa, Huachañan para finalmente llegar a las áreas agrícolas.

18
 5. ESPECIFICACIONES TÉCNICAS

Las presentes especificaciones conllevan a tomar y asumir criterios dirigidos al aspecto

constructivo a nivel de indicación, materiales, y metodología de dosificación,
procedimientos constructivos y otros, los cuales por su carácter general capacitan los
documentos a construirse como un auxiliar técnico en el proceso de construcción.

Las Especificaciones Técnicas consisten en lo siguiente:

 Disposiciones Generales

 Especificaciones Técnicas de mano de obra, materiales, equipos, métodos de

medición y bases de pago para la obra contratada.
DESCRIPCIÓN DE LAS ESPECIFICACIONES

DEFINICIONES

RESIDENTE

SUPERVISOR

OBRA

CONTRATO

PLANOS

ESPECIFICACIONES TÉCNICAS

ANEXOS
CONTROL DE CALIDAD
En esta sección se muestran en forma general, los distintos aspectos que deberá tener en
cuenta el Supervisor para realizar el Control de Calidad de la obra, entendiendo el concepto
como una manera directa de garantizar la calidad del producto construido. Asimismo el
Residente hará efectivo el auto-control de las obras.

DESARROLLO Y PROGRESION DE LA OBRA

EQUIPOS

1) Establecer un sistema periódico de inspección que pueda prever y corregir a tiempo

cualquier deficiencia.
2) Programar una política de mantenimiento preventivo sistemático.
3) Llevar un registro de inspección y renovación de equipos, maquinarias y herramientas,
lo cual pondrá a disposición del Supervisor en el momento que sea requerido.

19
ORGANIZACIÓN DE LOS TRABAJOS

LIMPIEZA DEL SITIO DE LOS TRABAJOS

(1) El almacenamiento adecuado de materiales y equipo

(2) La evacuación de desperdicios, desechos y escombros a intervalos adecuados.
(3) La atención oportuna de áreas cubiertas por aceite para que sean limpiadas con arena,
aserrín, cenizas.

CONTROL

SEGURIDAD LABORAL
Es en la ejecución de un proyecto donde se hace más evidente el factor humano: la población
que directa e indirectamente es afectada por el proyecto y las personas que están
involucradas en la puesta en ejecución de las diversas actividades diseñadas.

VALIDEZ DE ESPECIFICACIONES, PLANOS Y METRADOS

 Los planos tienen validez sobre las especificaciones técnicas, Metrados y

Presupuestos.

 Las especificaciones técnicas tienen validez sobre Metrados y Presupuestos.

 Los Metrados tienen validez sobre los presupuestos.

0.1. OBRAS PROVISIONALES

0.1.01.0CAMPAMENTO

PROVISIONAL DE OBRAALCANCES: La partida se refiere a las construcciones e instalaciones

necesarias para alojar al personal técnico, y obrero (no local), así como almacenar las
herramientas e insumos necesarios para la construcción.
MEDICIÓN: Metro cuadrado
BASES DE PAGO: Pagadero 90% en forma proporcional a su ejecución y 10% al terminarse la
obra y ser retirado el campamento.
GUARDIANIA
ALCANCES: La partida se refiere a la vigilancia requerida para la obra por un personal
encargado bajo responsabilidad.
MEDICIÓN: Mes
BASES DE PAGO: Mes y se pagará de acuerdo al cronograma de ejecución de obra y con
autorización del supervisor.

20
0.1.02. CARTEL DE IDENTIFICACIÓN DE OBRA 4.8 * 3.6 M

Las dimensiones del cartel de obra será de 4.80 m* 3.60 m y será diseñado de acuerdo al
siguiente gráfico.

Construcción Canal de Riego San José

de Sucre

01.03.MOVILIZACIÓN Y DESMOVILIZACION DE EQUIPO

La partida se refiere al trabajo necesario para poder movilizar a obra los equipos que se van a
utilizar, tomando como distancia de referencia la ciudad de Ayacucho a obra,

BASES DE PAGO

Se pagará una vez que los equipos se encuentren en obra.

02.00.0BOCATOMA

02.01TRABAJOS PRELIMINARES

02.01.01 LIMPIEZA DE TERRENO - BOCATOMA

Comprende el desraíce y la limpieza en zonas cubiertas de pastos, rastrojo, maleza,
escombros, cultivos y arbustos. También comprende la remoción total de árboles de
superficies que no presenten características de bosques continuos.
En esta actividad se deberá proteger las especies de flora y fauna que hacen uso de la zona a
ser afectada, dañando lo menos posible y sin hacer desbroces innecesarios, así como también
considerar el entorno socioeconómico protegiendo áreas con interés económico.

21
02.01.02 TRAZO Y REPLANTEO - BOCATOMA
La partida se refiere al trabajo topográfico al inicio de los trabajos para la materialización del
eje de la bocatoma, sus accesos y de los ejes de cada uno de los elementos de apoyo que lo
forman, así como de sus dimensiones en planta y sus niveles.
02.01.03 DESVIO DE CAUCE
Comprende la ejecución de los trabajos en el lecho del río, necesarios para la colocación de
barreras con bolsas de polietileno a manera de tranca para que cauce del río se desvié,
existiendo en el lugar las condiciones para efectuarlo, así permitirá realizar los trabajos; una
vez terminado los trabajos programados en este lugar de la Obra.

02.02.00 MOVIMIENTO DE TIERRAS

EXCAVACIÓN DE MATERIAL SUELTO (SOBRE AGUA)

Las excavaciones para cimentación de la bocatoma se harán de acuerdo a las dimensiones y
niveles indicados en los planos y especificaciones particulares o cuando el Inspector lo
considere necesario, de acuerdo a los que éste pueda efectuar.
EXCAVACION DE MATERIAL COMUN BAJO AGUA
IDEM A LA PARTIDA 02.02.01
02.02.03 EXCAVACIÓN DE ROCA SUELTA BAJO AGUA
La excavación en este material se efectuara preferentemente utilizando moto perforadora
manual con barrenos y explosivos a fin de disgregar la roca suelta que se encuentra en este
lugar retirando los restos de material en forma manual hasta alcanzar los niveles especificados
en los planos, debiendo cuidar de no ocasionar derrumbes ni desestabilizar los taludes
cercanos, el material resultante de la excavación podrá ser utilizado para efectuar enrocados
o en su defecto eliminados según las instrucciones de la supervisión de obra..
02.02.04 EXCAVACIÓN DE ROCA FIJA BAJO AGUA
La excavación en este material se efectuara preferentemente utilizando moto perforadora
manual con barrenos y explosivos a fin de disgregar la roca fija que se encuentra en este lugar
retirando los restos de material en forma manual hasta alcanzar los niveles especificados en
los planos,
02.02.05 RELLENO Y COMPACTADO EN ESPALDONES MATERIAL PROPIO
Los rellenos se refieren al movimiento de tierras ejecutado para rellenar todos los espacios
excavados y no ocupados por las cimentaciones y elevaciones de las subestructuras.

02.03. OBRAS DE CONCRETO SIMPLE

02.03.01 CONCRETO SIMPLE Fc’=175 KG/CM2 BARRAJE

22
Llevaran concreto con resistencia nominal de Fc. = 175 Kg. /cm2 aquellas estructuras
indicadas en los planos, y se usaran para la conformación de los muros, piso, cuya dosificación
lo realizará el ingeniero Residente previa aprobación del Supervisor.

02.03.02 CONCRETO EN TOMA TIPO ALPINA FC = 140 KG/CM2 + 30% P.G.

Llevaran concreto de Fc. = 140 Kg. /cm2 + 30% P.G. aquellas estructuras indicadas en los
planos, y se harán con piedras de canto rodado, cuya dosificación lo realizará el ingeniero
Residente previa aprobación del Supervisor.

02.03.03 ENROCADO DE PROTEC. CONCRETO CICLOPEO Fc’=140 KG/CM2+30% P.G.

IDEM A PARTIDA 02.03.02

02.04. OBRAS DE CONCRETO ARMADO

02.04.01 CONCRETO ARMADO EN MUROS DE ENCAUZAMIENTO Fc’=210 KG/CM2

Las obras de concreto se refieren a todas aquellas ejecutadas con una mezcla de cemento,
material inerte y agua, la cual deberá ser diseñada por el Residente a fin de obtener un
concreto de las características especificadas y de acuerdo a las condiciones necesarias de cada
elemento de la estructura.

Cemento f’c (aprox.)

Tipo de Concreto
Kg/m3 Kg/cm2
Cimentación y muros 300 210

Norma de Masa total de la

Características
Ensayo Muestra
Terrones de Arcilla y partículas Deleznables MTC E 212 1.00% máx.
Material que pasa el Tamiz de 75um (N°200) MTC E 202 5.00 % máx.
Cantidad de Partículas Livianas MTC E 211 0.50% máx.
Contenido de sulfatos, expresados como ión
0.06% máx.
SO4
Contenido de Cloruros, expresado como ión
0.10% máx.
cl-
02.04.02
CONCRETO
f’c = 175 KG/CM2 EN LOSAS Y PANTALLAS

23
La mínima cantidad de cemento con la cual se debe realizar una mezcla, será la que indica la
siguiente tabla:
La correcta ejecución de las Obras de concreto deberá ceñirse a las especificaciones que
aparecen en los subtítulos desde Materiales a Muestras.

02.05.00 ENCOFRADO Y DESENCOFRADO

Esta partida comprende el suministro e instalación de todos los encofrados, las formas de
madera y/o metal, necesarias para confinar y dar forma al concreto; en el vaciado del
concreto de los diferentes elementos que conforman las estructuras y el retiro del encofrado
en el lapso que se establece más adelante.
ENCOFRADO Y DESENCOFRADO EN MUROS
IDEM A PARTIDA 02.05.00
ENCOFRADO Y DESENCOFRADO EN TOMA ALPINA
IDEM A PARTIDA 02.05.00
ENCOFRADO Y DESENCOFRADO DE BARRAJE
IDEM A PARTIDA 02.05.00
02.05.04 ENCOFRADO Y DESENCOFRADO DE LOSAS
IDEM A PARTIDA 02.05.00

02.06.00 ACERO DE REFUERZO

02.06.01 ACERO DE REFUERZO PARA LOSAS f’y = 4200 kg/cm2

Las barras de refuerzo deberán cumplir con la más apropiada de las siguientes normas, según
se establezca en los planos del proyecto: ASTM A-706, todas las barras deben ser corrugadas.
Los alambres y mallas de alambre deberán cumplir con las siguientes normas, según
corresponda: M-32, M-55, M-221 y M-225.
Se requiere equipo idóneo para el corte y doblado de las barras de refuerzo. Si se autoriza el
empleo de soldadura, el Contratista deberá disponer del equipo apropiado para dicha labor.

Numero de Barra Diámetro mínimo

2a8 6 diámetros de barra
9 a 11 6 diámetros de barra
14 a 18 6 diámetros de barra
02.06.02 ACERO DE REFUERZO EN MUROS DE ENCAUZAMIENTO
f’y = 4200 KG/CM2
IDEM A LA PARTIDA 02.06.01

24
02.07.00 ESTRUCTURA METALICA

02.07.01 COMPUERTA PLANCHA DE ACERO DE 0.40 X 0.40 (ADMISION)

Las compuerta se fabricaran de acuerdo a las dimensiones establecidas en los planos, para
ello el Residente en coordinación con el Supervisor de obra preverán su fabricación y de
acuerdo a la calidad solicitada.
02.07.02 COMPUERTA PLANCHA DE FIERRO DE 0.30 X 0.30 (PURGA)
IDEM A LA PARTIDA 02.07.01
02.07.03 COMPUERTA PLANCHA DE FIERRO DE 0.30 X 0.30 (DESRIPEADORA)
IDEM A LA PARTIDA 02.07.01
02.07.04 REJILLA METALICA DE BARRAS DE 5/8”
02.07.05 COMPUERTA METALICA TIPO TARJETA PARA TOMAS LATERALES
IDEM A LA PARTIDA 02.07.01

03.00.00 ANTECANAL

03.01.00 TRABAJOS PRELIMINARES

03.01.01 ROCE Y LIMPIEZA DE TERRENO – CANAL

IDEM A LA PARTIDA 04.01.01
03.01.02 TRAZO Y REPLANTEO PRELIMINAR – CANAL
IDEM A LA PARTIDA 04.01.02

03.02.00 MOVIMIENTO DE TIERRAS

03.02.01 EXC. EN MATERIAL SUELTO – PLATAFORMA Y CAJA

IDEM A LA PARTIDA 04.02.01
03.02.02 EXC. EN MATERIAL ROCA SUELTA – PLATAFORMA Y CAJA
IDEM A LA PARTIDA 04.02.02
03.02.03 EXC. EN ROCA FIJA – PLATAFORMA Y CAJA
IDEM A LA PARTIDA 04.02.03
03.02.04 PERFILADO DE TALUD DE CORTE
IDEM A LA PARTIDA 03.05.05
03.02.05 REFINE DE ZANJA Y NIVELACION DE FONDO
IDEM A LA PARTIDA 04.02.04
03.02.06 RELLENO Y COMPACTACION EN BASE DE CANAL
25
IDEM A LA PARTIDA 04.02.05

03.03.00 REVESTIMIENTOS DE ANTECANAL

03.03.01 ENCOFRADO Y DESENCOFRADO DE CANALES

IDEM A LA PARTIDA 03.05.08
03.03.02 CONCRETO f’c = 175 KG/CM2
IDEM A LA PARTIDA 02.04.02

04.02.05 RELLENO Y COMPACTACION DE CANAL

El relleno debe seguir a instalación de la tubería tan cerca como sea posible. En esta forma se
disminuye el riesgo que la tubería sufra el impacto de piedras. Se elimina la posibilidad de
inundaciones de la zanja y se evitan movimientos de la línea debido a derrumbes que pueden
ocurrir.
04.02.06 PREPARACIÓN Y EXTENDIDO DE CAMA DE APOYO
La función primordial de la cama es en realidad la de ofrecer un apoyo firme, continuo y
homogéneo en donde se pueda posar convenientemente la tubería. En general, la cama se
deberá conformar colocando una capa continua de material selecto con un espesor que oscile
de 5 a 10 centímetros.
04.02.07 PRUEBA HIDRAULICA
Una vez terminado el tendido y ensamblado de la tubería entre buzones y antes de proceder
al rellenado de la zanja, es necesario verificar la calidad del trabajo de instalación efectuado,
para lo cual se requiere la ejecución de las pruebas que se mencionan a continuación.

DIAMETRO DEL TUBO DIAMETRO DE LA BOLA

14” 34.00 cm.
16” 39.00 cm.
18” 44.00 cm.
04.03.00 INSTALACIÓN Y EXTENDIDO DE TUBERÍAS
04.03.01 TUBERIA PEFILADA PVC D = 450 mm. NTP 399.162
CANAL DE PURGA
LIMPIEZA DE TERRENO
IDEM A LA PARTIDA 02.01.01
TRAZO Y REPLANTEO PRELIMINAR

26
IDEM A LA PARTIDA 02.01.02
EXCAVACION EN MATERIAL SUELTO
IDEM A LA PARTIDA 04.02.01
EXCAVACION EN ROCA SUELTA
IDEM A LA PARTIDA 04.02.02
EXCAVACION EN ROCA FIJA
IDEM A LA PARTIDA 04.02.03
ENCOFRADO Y DESENCOFRADO
IDEM A LA PARTIDA 02.05.01
CONCRETO CICLOPEO f’c = 140 KG/CM2
IDEM A LA PARTIDA 02.03.03
TARRAJEO DE IMPERMEABILIZACION
IDEM A PARTIDA 04.04.08
ENROCADO DE E=0.25M ENTRADA Y SALIDA
IDEM A LA PARTIDA 05.06.07
== FLETE ==
FLETE TERRESTRE
06.01.02 FLETE RURAL
Corresponde a este ítem las actividades de transporte de materiales hasta las zonas de obra
donde el ingreso vehicular no es posible; siendo por ello necesario la utilización de mano de
obra no calificada o acémilas.
== IMPACTO AMBIENTAL ==
PLAN DE MANEJO DE IMPACTO AMBIENTAL

27
 6. FICHA TÉCNICA ORIGINAL DE LA OBRA

1.0 DENOMINACIÓN DE LA ENTIDAD EJECUTORA:

 PROYECTO ESPECIAL SIERRA CENTRO SUR
 UNIDAD EJECUTORA N°12

2.0 CÓDIGO DE LA OBRA:

FUNCIÓN : 04 AGRARIA
PROGRAMA : 009 PROMOCION DE LA PRODUCCION AGRARIA
SUB PROGRAMA : 0034 IRRIGACION
PROYECTO : CONSTRUCCIÓN CANAL DE RIEGO
SAN JOSE DE SUCRE

3.0 CÓDIGO DEL COMPONENTE:

COMPONENTE : CONSTRUCCIÓN CANAL DE RIEGO
SAN JOSE DE SUCRE.
META : CONSTRUCCIÓN CANAL DE RIEGO
SAN JOSE DE SUCRE
4.0 DENOMINACIÓN DE LA OBRA:
CONSTRUCCIÓN CANAL DE RIEGO SAN JOSE DE SUCRE

5.0 OBJETO DE LA OBRA:

Mejorar el aprovechamiento y eficiencia del Recurso Hídrico, garantizando la disponibilidad de
este recurso de vital importancia con fines de Producción Agrícola.

6.0 UBICACIÓN GEOGRÁFICA:

Localidad : San José de Sucre, Quilla y Ayahurcco.
Distrito : Colca.
Provincia : Victor Fajardo.
Departamento: Ayacucho.
Región : Ayacucho.

7.0 ÁREA GEOGRÁFICA:

AREA GEOGRÁFICA : 05
UBIGEO : 051007

8.0 CANTIDAD DE FÓRMULAS POLINÓMICAS:

UNO

9.0 NOMBRE DE LA MÁXIMA AUTORIDAD ADMINISTRATIVA DE LA

ENTIDAD
Ing° JULIO WILFREDO SULCA MENDOZA
DIRECTOR EJECUTIVO
28
10.0 VALOR REFERENCIAL 1:
VR1 = S/. 1’279,661.35 (25-06-2005)

11.0 VALOR REFERENCIAL 2:

VR2 = S/. 1’126,136.89 (25-06-2005)

12.0 FUENTES DE FINANCIAMIENTO

RECURSOS ORDINARIOS

13.0 MODALIDAD:
EJECUCIÓN PRESUPUESTARIA DIRECTA

14.0 SISTEMA DE EJECUCIÓN:

NINGUNO

15.0 PLAZO DE EJECUCIÓN:

143 días

16.0 DENOMINACIÓN DE LOS PROYECTISTAS:

 Ing° ERASMO MATOS ESPINOZA (GEOTECNIA)
 Ing° ERASMO MATOS ESPINOZA (HIDRAÚLICA)

17.0 PROFESIONAL QUE FORMULÓ EL PRESUPUESTO ANALÍTICO:

 Ing° WILLIAM BEDRIÑANA CARRASCO

18.0 PERÍODO DE VALORIZACIONES:

MENSUAL

19.0 NOMBRE Y APELLIDO DEL RESIDENTE

20.0 NOMBRE Y APELLIDO DEL SUPERVISOR

29
 7. PRESUPUESTO

DETALLE DE GASTOS GENERALES

PROPIETARIO : PROYECTO ESPECIAL SIERRA CENTRO SUR DEPART. : AYACUCHO

PROYECTO : CONSTRUCCIÓN CANAL DE RIEGO SAN JOSE DE SUCRE PROVINCIA : FAJARDO
FECHA : AGOSTO -2005 DISTRITO : COLCA

Nº DESCRIPCION COEF. UNID CANT. UNITARIO PARCIAL TOTAL

10 RETRIBUCIONES Y COMPLEMENTOS 34,685.00

Ingeniero Residente 1.0 mes 5 3,249.00 16,245.00
Ingeniero de Supervisión 1.0 mes 5 3,688.00 18,440.00

11 OBLIGACIONES DEL EMPLEADOR 4,948.39

Aportes (RCS, IES) Residente 1.0 mes 5 463.52 2,317.62
Aportes (RCS, IES) Supervisor 1.0 mes 5 526.15 2,630.77

13 GASTOS VARIABLES Y 14,452.08

OCASIONALES Residente de Obra 1.0 mes 5 1,353.75 6,768.75
CTS mes 5 270.75 1,353.75
Bonificaciones Vacionales mes 5 270.75 1,353.75
Vacaciones Truncas mes 5 270.75 1,353.75
Gratificaciones (Fiestas Patrias) mes 5 541.50 2,707.50
Supervisor de obras 1.0 mes 5 1,536.67 7,683.33
CTS mes 5 307.33 1,536.67
Bonificaiones Vacionales mes 5 307.33 1,536.67
Vacaciones Truncas mes 5 307.33 1,536.67
Gratificaciones (Fiestas Patrias) mes 5 614.67 3,073.33

20 VIÁTICOS Y ASIGNACIONES 9,600.00

Residente de obra 1.00 Día 20 170.00 3,400.00
Supervisor de obras 1.00 Día 20 170.00 3,400.00
Chofer 1.00 Día 20 140.00 2,800.00

22 VESTUARIO 4,500.00
Botas de Jebe Par 45 25.00 1,125.00
Cascos Und 45 30.00 1,350.00
Guantes cuero Par 45 25.00 1,125.00
Guantes jebe Par 45 20.00 900.00

23 COMBUSTIBLE Y LUBRICANTE 11,744.84

Combustible - Gasolina Gln
490.00 11.20 5,488.00
Petroleo Gln
450.00 10.50 4,725.00
Lubricantes glb
1.00 1,531.84 1,531.84

30 BIENES DE CONSUMO 2,798.15

Material de escritorio (diskett, folder, lapiceros, corrcet, etc) glb.
1 750.00 750.00
Papel A4 80gR. millar
5 25.00 125.00
Papel fotocopia millar
3 35.00 105.00
Reproducción de planos (Liquidación) und.
20 10.00 200.00
Anillados und.
5 10.00 50.00
Thoner und.
5 180.00 900.00
Rollo de películas Unid
7 10.00 70.00
Archivador und.
7 20.00 140.00
Cuaderno de obra und.
2 20.00 40.00
Medicina basica glb.
1 200.00 200.00
Botiquín und.
1 218.15 218.15

36 TARIFAS DE SERVICIO BASICO 2,000.00

Teléfono, Luz y Agua. glb.
5 400.00 2,000.00

37 ALQUILER DE BIENES 3,750.00

Alquiler de Local mes
5 750.00 3,750.00

OTROS SERVICIOS DE TERCEROS

39 1,940.00
Revelado de fotoggrafías Unid
250 0.60 150.00
Reparación de camioneta glb.
1 1,500.00 1,500.00
Legalización de cuaderno de obra und.
2 20.00 40.00
Gastos de envío glb.
1 250.00 250.00

TOTAL S/. 90,418.47

30
 P R E S UP UE S TO A N A L IT IC O

PROPIETARIO : PROYECTO ESPECIAL SIERRA CENTRO SUR DEPART. :: AYACUCHO

PROYECTO : CONSTRUCCIÓN CANAL DE RIEGO SAN JOSE DE SUCRE PROVINCIA :: HUAMANGA
FAJARDO
FECHA : AGOSTO -2005 DISTRITO :: AYACUCHO
COLCA

PRESUPUESTO 2005

PART. D ES C R I P C I O N COSTO T O T A L S/.

COSTO INDIRECTO
DIRECTO

g RETRIBUCIONES Y COMPLEMENTOS 34,685.00 102,152.97 136,837.97

11 OBLIGACIONES DEL EMPLEADOR 4,948.39 14,573.81 19,522.20

13 GASTOS VARIABLES Y OCASIONALES 14,452.08 42,563.74 57,015.82

20 VIÁTICOS Y ASIGNACIONES 9,600.00 9,600.00

22 VESTUARIO 4,500.00 4,500.00

23 COMBUSTIBLE Y LUBRICANTE 11,744.84 11,744.84

29 MATERIALES DE CONSTRUCCION (incluye I.G.V.) 701,522.62 701,522.62

30 BIENES DE CONSUMO 2,798.15 2,798.15

30 EQUIPOS Y HERRAMIENTAS MANUALES (incluye I.G.V.) 43,371.52 43,371.52

36 TARIFAS DE SERVICIO BASICO 2,000.00 2,000.00

37 ALQUILER DE BIENES 3,750.00 3,750.00

38 SEGUROS DE VEHICULOS -

39 OTROS SERVICIOS DE TERCEROS 1,940.00 1,940.00

39 OTROS SERVICIOS DE TERCEROS (Mano de Obra) -

51 EQUIPAMIENTO DE BIENES DURADEROS -

T O T A L S /. 90,418.47 904,184.66 994,603.12

RESUMEN DE PRESUPUESTO VR2

RESUMEN DE PRESUPUESTO VR1
PROYECTO : CONSTRUCCIÓN CANAL DE RIEGO SAN JOSE DE SUCRE
: AYACUCHO - FAJARDO- SAN JOSE DE
UBICACIÓN SUCRE
PROYECTO : CONSTRUCCIÓN CANAL DE RIEGO SAN JOSE DE SUCRE
FECHA : AGOSTO -2005 - FAJARDO- SAN JOSE DE
: AYACUCHO
UBICACIÓN
      SUCRE
FECHA : AGOSTO -2005
  PRESUPUESTO BASE

PRESUPUESTO
MATERIALES BASE 701,522.62
MANO DE OBRA 159,290.52
MATERIALES 701522.62
EQUIPOS Y HERRAMIENTAS 43,371.52
MANO DE OBRA 159290.75
EQUIPOS Y HERRAMIENTAS 43371.29
TOTAL COSTO DIRECTO 904,184.66
TOTAL COSTO
GASTOS DIRECTO(10%)
GENERALES 90,418.47904184.66
GASTOS GENERALES
UTILIDAD (10%) (10%) - 90418.47
UTILIDAD (10%) 90418.47
SUB TOTAL 994,603.13
SUB TOTAL 1085021.59

I.G.V.(19%)
I.G.V. (19%) 141,529.89206154.10
TOTAL 1,136,133.02
31
SON: UN MILLON CIENTO TRENTISEIS MIL CIENTO TRENTITRES Y 02/100 NUEVOS SOLES
TOTAL 1291175.69

SON: UN MILLON DOSCIENTOS NOVENTIUN MIL CIENTO SETENTICINCO Y 69/100 NUEVOS SOLES

32
 8. METRADOS
HOJA RESUMEN GENERAL DE METRADOS

PROYECT : "CONSTRUCCION CANAL DE RIEGO SAN JOSÉ DE SUCRE" PROV. : HUAMAN

PROPIET. : PROYECTO ESPECIAL SIERRA CENTRO SUR - AYACUCHO DPTO. : :
AYACUCH DISTRITO : COLCA FECHA
: MAYO 200

N° de DIMENSIONES (m)
PART. DESCRIPCIÓN Und. PARCIAL
Veces Largo Ancho Alto
01.00.00 == OBRAS PROVISIONALES ==

01.01.00 CAMPAMENTO PROVISIONAL DE OBRA M2 1 10.00 6.00 60.00

01.02.00 CARTEL DE IDENTIFICACIÓN DE LA OBRA 3.60 * 4.80 M UND 1 1.00

01.03.00 MOVILIZACIÓN Y DESMOVILIZACIÓN DE EQUIPO EST VER ANALISIS EN CALCULO DE FLETES 1.00

02.00.00 == BOCATOMA ==

02.01.00 Trabajos Preliminares

02.01.01 LIMPIEZA DE TERRENO - BOCATOMA M2 1.00 30.38 25.00 759.50

P LAN TA G E N E R AL
ES C AL A : 1 /2 0 0

2 MU ROS DE
ENCAU ZAMIEN
TO

2 .8 2
RIO 3 .5 5 1 .0 0 3 .0 0 5 .0 0 2 .9 3 12 .0 7
HUILLCAM
AYO 45
°
So 45
río °
=
4.
5
%

RIO H U ILL C A M A YO
30 .3 8
2 8 3 9 .3 0

S o r ío = 4. 5 %

RE JIL LA DE CAPTACION

COMPU ERTA D
ESRIPIADORA TIPO ARMCO
MOD ELO 10-0 0
0 .3 0x0 .3 0
1 COMPUER TA D E AD MISION
1
TIPO ARMCO
2 .3 8 5 .0 0 3 .0 0 MOD ELO 10-0 0 20 .0 0
0 .4 0x0 .4 0 4 CANAL D ESRI PI ADOR So
= 2%

.2 1. 0 .2
45
°
1 .5 0

02.01.02 TRAZO Y REPLANTEO - BOCATOMA M2 1.00 30.38 25.00 759.50

02.01.03 DESVIO DE CAUCE ML 1.00 30.38 30.38

02.02.00 Movimiento de tierras

02.02.01 EXCAVACIÓN DE MATERIAL SUELTO (SOBRE AGUA) M3

Margen Izquierda
Muro Tipo I M3 1.00 area -> 6.24 7.38 46.05
Muro Tipo II M3 1.00 area -> 6.24 7.97 49.73

Margen Derecha
Muro Tipo I M3 1.00 area -> 6.24 7.38 46.05
Muro Tipo II M3 1.00 area -> 6.24 7.97 49.73

02.02.02 EXCAVACIÓN DE MATERIAL COMUN BAJO AGUA M3 area -> 34.23 30.38 0.50 519.95

02.02.03 EXCAVACIÓN DE ROCA SUELTA BAJO AGUA M3 area -> 34.23 30.38 0.30 311.97

02.02.04 EXCAVACIÓN DE ROCA FIJA BAJO AGUA M3 area -> 34.23 30.38 0.20 207.98

02.02.05 RELLENO Y COMPACTADO EN ESPALDONES MATERIAL PROPIO M3

Estribo izquierdo 1.00 area -> 8.82 38.00 335.16

Estribo derecho 1.00 area -> - 38.00 38.00

SECCION 2-2
ES C A L A : 1 /1 2 5

CONCRETO ARMADO
.39 15.00 5.00 .39 4.01
f'c = 210 kg/cm2
Eje de Antecanal
.25
4.00

2843.70
LOSA DE OPERACION
N.A. máxima avenida .70 DE COMPUERTAS

1
2
3.90 REJILLA DE CAPTACION
COMPUERTA
5.40
5.90 DE ADMISION

2839.80 .15 2839.65

.15 2839.56 .30
.50 2839.30 .35 .29 .20

1.00 .06 .50 2839.36 .35

2838.86 S .75 2838.61 .40
2838.61
.50 2837.80 .50 .50 o .50
2.00
= 2838.11 .30
5
%

33
34
 HOJA RESUMEN GENERAL DE METRADOS

PROYECT : "CONSTRUCCION CANAL DE RIEGO SAN JOSÉ DE PROV. : HUAMAN

SUCRE" PROPIET. : PROYECTO ESPECIAL SIERRA CENTRO SUR - DPTO.
AYACUCHO DISTRITO : COLCA FECHA : : AYACUCH

N° de DIMENSIONES (m)
PART. DESCRIPCIÓN Und. PARCIAL
Veces Largo Ancho Alto

02.03.03 ENROCADO DE PROTEC. (CONCRETO CICLOPEO f'c=140 kg/cm2 +30% P M3 1.00 area -> 607.40 1.00 607.40

02.04.00 Obras de Concreto Armado

02.04.01 CONCRETO ARMADO EN MUROS DE ENCAUZAMIENTO f'c=210 Kg/cm2 M3

Estribo derecho
TIPO I 1.00 area -> 3.57 11.35 40.46
TIPO II 1.00 area -> 2.34 20.00 46.80
Estribo izquierdo
TIPO I 1.00 area -> 3.57 8.92 31.80
TIPO II 1.00 area -> 2.34 9.05 21.18

02.04.01 CONCRETO f'c=175 KG/CM2 EN LOSAS Y PANTALLAS M3

losa 1.00 3.90 area -> 1.02 3.98
losa de operación de compuerta 1.00 2.00 area -> 1.20 2.40

02.05.00 ENCOFRADO Y DESENCOFRADO

02.05.01 ENCOFRADO Y DESENCOFRADO EN MUROS M2

TIPO I 1.00 20.27 5.40 - 109.46
1.00 20.27 5.40 - 109.46
TIPO II 1.00 29.05 4.05 - 117.65
1.00 29.05 4.05 - 117.65

02.05.02 ENCOFRADO Y DESENCOFRADO EN TOMA TIPO ALPINA M2

1.00 5.00 2.35 - 11.75
1.00 5.00 1.85 - 9.25
1.00 5.00 1.04 - 5.20
1.00 5.00 0.75 - 3.75

02.05.03 ENCOFRADO Y DESENCOFRADO DE BARRAJE M2

1.00 15.00 2.50 - 37.50
1.00 15.00 2.92 - 43.80

ENCOFRADO Y DESENCOFRADO DE LOSAS

02.05.04 M2
2.00 1.80 1.75 - 6.30
2.00 1.42 1.75 - 4.97
ACERO DE REFUERZO
02.06.00
ACERO DE REFUERZO para Losas f´y=4200 Kg/cm2
02.06.01 KG Nº veces L Ø fierro Kg/ml. Peso(kg)
Acero Longitudinal
11.00 5.35 3/8" 0.56 32.96
Acero Transversal
26.00 2.00 3/8" 0.56 29.12
ACERO DE REFUERZO EN MUROS DE ENCAUZAMIENTO f´y=4200 Kg/cm
02.06.02 KG Nº veces L Ø fierro Kg/ml. Peso(kg)
TIPO I
Acero Longitudinal en la base 164 3.40 1/2" 1.02 568.75
Acero Transversal en la base 21.00 20.20 1/2" 1.02 432.68
Acero Longitudinal en Pantalla 102 5.75 3/8" 0.58 340.17
102 0.15 3/8" 0.58 8.87
102 0.35 3/8" 0.58 20.71
102 5.7 5/8" 1.60 930.24
102 0.12 5/8" 1.60 19.58
102 0.28 5/8" 1.60 45.70
102 2.1 5/8" 1.60 342.72
Acero Transversal en Pantalla 44.00 20.20 3/8" 0.58 515.50

TIPO II
Acero Longitudinal en la base 195 2.25 1/2" 1.02 447.53
195 1.20 1/2" 1.02 238.68
Acero Transversal en la base 15.00 29.05 1/2" 1.02 444.47
Acero Longitudinal en Pantalla 195 4.25 1/2" 1.02 845.33
195 4.87 3/8" 0.58 550.80
195 1.50 3/8" 0.58 169.65
Acero Transversal en Pantalla 38.00 29.05 3/8" 0.58 640.26

ESTRUCTURA METALICA
02.07.00
COMPUERTA PLANCHA DE ACERO DE 0.40 X0.40 (ADMISIÓN) - - - 1.00
02.07.01 UND 1.00

COMPUERTA PLANCHA DE FIERRO DE 0.30 X 0.30 (PURGA) - - - 1.00

02.07.02 UND 1.00

COMPUERTA PLANCHA DE FIERRO 0.30 X 0.30 (DESRIPEADORA) - - - 1.00

02.07.03 UND 1.00

REJILLA METALICA DE BARRAS DE 5/8" 0.60 - - 19.80

02.07.04 ML 33.00

COMPUERTA METALICA TIPO TARJETERA PARA TOMAS LATERALES - - - 11.00

02.07.05 UND 11.00
 N° de DIMENSIONES (m)
PART. DESCRIPCIÓN Und. PARCIAL
Veces Largo Ancho Alto
03.00.00 == ANTECANAL==

03.01.00 TRABAJOS PRELIMINARES

03.01.01 ROCE Y LIMPIEZA DE TERRENO - CANAL M2 1.00 93.00 1.00 - 93.00

03.01.02 TRAZO Y REPLANTEO PRELIMINAR - CANAL ML 1.00 93.00 0.80 - 74.40

03.02.00 MOVIMIENTO DE TIERRAS

03.02.01 EXC. EN MATERIAL SUELTO - PLATAFORMA Y CAJA M3 1.00 ==== VOLUMEN ====> 136.88

03.02.02 EXC. EN MATERIAL ROCA SUELTAN - PLATAFORMA Y CAJA M3 1.00 ==== VOLUMEN ====> 51.13

03.02.03 EXC. EN ROCA FIJA - PLATAFORMA Y CAJA M3 1.00 ==== VOLUMEN ====> 44.50

03.02.04 PERFILADO DE TALUD DE CORTE ML 1.00 93.00 - - 93.00

03.02.05 REFINE DE ZANJA Y NIVELACIÓN DE FONDO ML 1.00 93.00 - - 93.00

03.02.06 RELLENO Y COMPACTACION EN BASE DE CANAL M3 1.00 93.00 0.80 0.60 44.64

03.03.00 REVESTIMIENTOS DE ANTECANAL

03.03.01 ENCOFRADO Y DESENCOFRADO DE CANALES M2

KM 0+00 AL KM 0+068.8 4.00 68.80 - 1.25 344.00
KM 0+072.80 AL KM 0+093 4.00 20.20 - 0.60 48.48

03.03.02 CONCRETO f'c= 175 KG/CM2 M3

muros (KM 0+00 AL KM 0+068.8) 2.00 68.80 0.20 1.25 34.40
muros (KM 0+072.8 AL KM 0+093) 2.00 20.2 0.20 0.6 4.85
base 1.00 93.00 0.80 0.20 14.88

03.03.03 ACERO DE REFUERZO f´y=4200 Kg/cm2 KG Nº veces L Ø fierro Kg/ml. Peso(kg)

Acero Longitudinal 23.00 68.80 3/8" 0.56 886.14
Acero Transversal 345.00 3.20 3/8" 0.56 618.24

03.04.00 JUNTA Y OTROS

03.04.01 JUNTA ASFALTICA 1" ML 21.00 0.80 - - 16.80

03.04.02 JUNTAS CON WATER STOP ML 7.00 0.80 - - 5.60

03.05.00 CANAL DESRIPEADOR

03.05.01 TRAZO Y REPLANTEO PRELIMINAR - CANAL ML 1.00 55.00 - - 55.00

03.05.02 EXC. EN MATERIAL SUELTO - PLATAFORMA Y CAJA M3 1.00 ==== VOLUMEN === 28.62 28.62

03.05.03 EXC. EN MATERIAL ROCA SUELTAN - PLATAFORMA Y CAJA M3 1.00 ==== VOLUMEN === 13.58 13.58

03.05.04 EXC. EN ROCA FIJA - PLATAFORMA Y CAJA M3 1.00 ==== VOLUMEN === 11.16 11.16

03.05.05 PERFILADO DE TALUD DE CORTE ML 1.00 55.00 - - 55.00

03.05.06 REFINE DE ZANJA Y NIVELACIÓN DE FONDO ML 1.00 55.00 - - 55.00

03.05.07 RELLENO Y COMPACTACION EN BASE DE CANAL M3 1.00 55.00 0.50 0.15 4.13

03.05.08 ENCOFRADO Y DESENCOFRADO DE CANALES M2 4.00 55.00 0.70 - 220.00

03.05.09 CONCRETO f'c= 175 KG/CM2 M3

Paredes 2.00 55.00 0.10 0.70 7.70
Base 1.00 55.00 0.10 0.50 2.75

03.05.10 ACERO DE REFUERZO FY=4200 KG/CM2 KG Nº veces L Ø fierro Kg/ml. Peso(kg)

Acero Principal 275.00 1.80 3/8" 0.56 277.20
Acero Transversal 12.00 55.00 3/8" 0.56 369.60

03.05.11 JUNTA ASFALTICA 1" ML 28.00 0.50 - - 14.00

04.00.00 == TUBERIA DE CONDUCCION ==

04.01.00 OBRAS PRELIMINARES

04.01.01 ROCE Y LIMPIEZA DE TERRENO - CANAL M2 1.00 5,277.50 1.50 - 7,916.25

04.01.02 TRAZO Y REPLANTEO PRELIMINAR - CANAL ML 1.00 5,277.50 - - 5,277.50

04.02.00 MOVIMIENTO DE TIERRAS

04.02.01 EXC. EN MATERIAL SUELTO - PLATAFORMA Y ZANJA M3 1.00 ==== VOLUMEN === 2,487.91 2,487.91
 N° de DIMENSIONES (m)
PART. DESCRIPCIÓN Und. PARCIAL
Veces Largo Ancho Alto
04.02.02 EXC. EN MATERIAL ROCA SUELTA - PLATAFORMA Y ZANJA M3 1.00 ==== VOLUMEN === 1,085.49 1,085.49

04.02.03 EXC. EN ROCA FIJA - PLATAFORMA Y ZANJA M3 1.00 ==== VOLUMEN === 2,431.76 2,431.76

04.02.04 REFINE DE ZANJA Y NIVELACIÓN DE FONDO ML 1.00 5,277.50 - - 5,277.50

04.02.05 RELLENO Y COMPACTACION DE CANAL M3 1.00 ==== VOLUMEN === 578.90 578.90

04.02.06 PREPARACION Y EXTENDIDO DE CAMA DE APOYO ML 1.00 5,277.50 - - 5,277.50

04.02.07 PRUEBA HIDRAULICA ML 1.00 5,277.50 - - 5,277.50

04.03.00 INSTALACION Y EXTENDIDO DE TUBERIAS

04.03.01 TUBERIA PERFILADA PVC D=450 mm NTP 399.162 ML 1.00 2,940.00 - - 2,940.00

04.03.02 TUBERIA PERFILADA PVC D=400 mm NTP 399.162 ML 1.00 1,977.50 - - 1,977.50

04.03.03 TUBERIA PERFILADA PVC D=355 mm NTP 399.162 ML 1.00 360.00 - - 360.00

04.03.04 SUMINISTRO E INSTALACION DE ACCESORIOS UND 74.00 - - - 74.00

04.04.00 CAJAS DE INSPECCIÓN Y VOLTEO

04.04.01 TRAZO Y REPLANTEO M2 11.00 1.60 1.60 - 28.16

04.04.02 EXC. PARA CIMENTACIÓN EN MATERIAL M3 1.00 ==== VOLUMEN === 8.29 8.29

04.04.03 SUELTO EXC. PARA CIMENTACIÓN EN ROCA M3 1.00 ==== VOLUMEN === 6.57 6.57

04.04.04 SUELTA M3 1.00 ==== VOLUMEN === 23.16 23.16

04.04.05 EXC. PARA CIMENTACIÓN EN ROCA FIJA M2 11.00 ==== AREA === 16.04 176.40

04.04.06 ENCOFRADO Y DESENCOFRADO DE MUROS M3 11.00 ==== VOLUMEN === 1.54 16.91

04.04.07 CONCRETO f'c= 175 KG/CM2 KG 11.00 ==== KILOS === 108.35 1,191.90

04.04.08 ACERO DE REFUERZO FY=4200 KG/CM2 EN TAPAS M2 11.00 ==== AREA === 7.20 79.20

04.04.09 TARRAJEO INTERIOR CON IMPERMEABILIZANTE GLB 1.00 - - - 1.00

04.05.00 SUM. Y INST. DE ACCESORIOS

04.05.01 TOMA LATERAL M2 1.00 1.60 1.60 2.56

04.05.02 TRAZO Y REPLANTEO M3 1.00 ==== VOLUMEN ====> 25.75

04.05.03 EXC. PARA CIMENTACIÓN EN MATERIAL M3 1.00 ==== VOLUMEN ====> 3.80

04.05.04 SUELTO EXC. PARA CIMENTACIÓN EN ROCA M3 1.00 ==== VOLUMEN ====> 2.76

04.05.05 SUELTA M2 11.00 ==== AREA ====> 16.04

04.05.06 EXC. PARA CIMENTACIÓN EN ROCA FIJA M3 11.00 ==== VOLUMEN ====> 1.38

04.05.07 ENCOFRADO Y DESENCOFRADO DE MUROS KG 11.00 ==== KILOS ====> 108.35

04.05.08 CONCRETO f'c= 175 KG/CM2 M2 11.00 ==== AREA ====> 7.20

05.00.00 ACERO DE REFUERZO FY=4200 KG/CM2

05.01.00 TARRAJEO INTERIOR CON IMPERMEABILIZANTE

05.01.01 == OBRAS DE ARTE == M2 1.00 ==== AREA === 17.08 17.08

05.01.02 DESARENADOR M2 1.00 ==== AREA === 17.08 17.08

05.01.03 LIMPIEZA DE TERRENO M3 1.00 ==== VOLUMEN === 56.27 56.27

05.01.04 TRAZO Y REPLANTEO PRELIMINAR M3 1.00 ==== VOLUMEN === 11.25 11.25

05.01.05 EXCAVACIÓN EN MATERIAL SUELTO M3 1.00 ==== VOLUMEN === 7.50 7.50

05.01.06 EXCAVACIÓN EN ROCA SUELTA M3 1.00 ==== VOLUMEN === 1.83 1.83

05.01.07 EXCAVACIÓN EN ROCA FIJA M3 1.00 ==== VOLUMEN === 12.19 12.19

05.01.08 RELLENO Y COMPACTADO M2 1.00 ==== AREA === 44.40 44.40

05.01.09 CONCRETO f'c = 210KG/CM2 KG 1.00 ==== KILOS === 205.87 205.87

05.01.10 ENCOFRADO Y DESENCOFRADO ML 2.00 1.40 - - 2.80

 N° de DIMENSIONES (m)
PART. DESCRIPCIÓN Und. PARCIAL
Veces Largo Ancho Alto

05.02.00 POZA DE CAPTACIÓN

05.02.01 TRAZO Y REPLANTEO PRELIMINAR M2 1.00 1.40 1.70 - 2.38

05.02.02 EXCAVACIÓN EN MATERIAL SUELTO M3 1.00 ==== VOLUMEN === 2.41 2.41

05.02.03 EXCAVACIÓN EN ROCA SUELTA M3 1.00 ==== VOLUMEN === 0.48 0.48

05.02.04 EXCAVACIÓN EN ROCA FIJA M3 1.00 ==== VOLUMEN === 0.32 0.32

05.02.05 CONCRETO f'c = 210KG/CM2 M3 1.00 ==== VOLUMEN === 1.36 1.36

05.02.06 ENCOFRADO Y DESENCOFRADO M2 1.00 ==== AREA === 5.10 5.10

05.02.07 ACERO DE REFUERZO f´y =4200 Kg/cm2 KG 1.00 ==== KILOS === 31.58 31.58

05.02.08 TARRAJEO DE IMPERMEABILIZACION M2 1.00 ==== AREA === 6.10 6.10

05.02.09 JUNTAS ELASTOMERICAS ML 1.00 1.40 - - 1.40

05.03.00 C ANO AS

05.03.01 TRAZO Y REPLANTEO PRELIMINAR M2 24.00 5.00 3.30 - 396.00

05.03.02 EXCAVACIÓN EN MATERIAL SUELTO M3 1.00 ==== VOLUMEN ====> 27.80

05.03.03 EXCAVACIÓN EN ROCA SUELTA M3 1.00 ==== VOLUMEN ====> 6.75

05.03.04 EXCAVACIÓN EN ROCA FIJA M3 1.00 ==== VOLUMEN ====> 21.19

05.03.05 ENCOFRADO Y DESENCOFRADO DE MUROS M2 24.00 ==== AREA ====> 18.21

05.03.06 CONCRETO f'c= 140 KG/CM2 + 40% PG M3 24.00 ==== VOLUMEN ====> 4.03

05.03.07 EMBOQUILLADO DE PIEDRA e = 0.25 M2 24.00 ==== VOLUMEN ====> 4.30

05.03.08 TARRAJEO DE MUROS M2 24.00 ==== AREA ====> 15.04

05.04.00 R A PI D A

05.04.01 TRAZO Y REPLANTEO PRELIMINAR ML 1.00 20.00 - - 20.00

05.04.02 EXCAVACIÓN EN MATERIAL SUELTO M3 ==== VOLUMEN ====> 23.51 23.51

05.04.03 EXCAVACIÓN EN ROCA SUELTA M3 ==== VOLUMEN ====> 7.84 7.84

05.04.04 EXCAVACION EN ROCA FIJA M3 ==== VOLUMEN ====> 7.84 7.84

05.04.05 REFINE DE ZANJA Y NIVELACIÓN FONDO ML 1.00 20.00 - - 20.00

05.04.06 PREPARACIÓN DE CAMA DE APOYO ML 1.00 20.00 - - 20.00

05.04.07 RELLENO CON MATERIAL SELECCIONADO M3 1.00 20.00 0.70 0.80 11.20

05.04.08 TUBERIA PERFILADA PVC D=400 mm NTP 399.162 ML 1.00 20.00 - - 20.00

05.05.00 TOMAS TIPICA DE INGRESO Y SALIDA

05.05.01 TRAZO Y REPLANTEO PRELIMINAR M2 2.00 ==== AREA === 2.90 2.9

05.05.02 EXCAVACION EN MATERIAL SUELTO M3 2.00 ==== VOLUMEN === 3.48 3.48

05.05.03 EXCAVACION EN ROCA SUELTA M3 2.00 ==== VOLUMEN === 1.16 1.16

05.05.04 EXCAVACION EN ROCA FIJA M3 2.00 ==== VOLUMEN === 1.16 1.16

05.05.05 ENCOFRADO Y DESENCOFRADO M2 2.00 ==== AREA === 22.10 22.10

05.05.06 CONCRETO CICLOPEO 2.00 ==== VOLUMEN === 0.41

0.41 f'c= 140 Kg/cm2 + 40% P.G. M3

05.05.07 CONCRETO ARMADO f'c=210 Kg/cm2 M3 2.00 ==== VOLUMEN === 7.37 7.37

05.05.08 ACERO DE REFUERZO f´y =4200 Kg/cm2 KG 2.00 ==== KILOS === 73.30 73.30

05.05.09 TARRAJEO INTERIOR CON IMPERMEABILIZANTE M2 2.00 ==== AREA === 11.61 11.61

05.06.00 VERTEDERO DE DEMASIAS

05.06.01 TRAZO Y REPLANTEO PRELIMINAR M2 1 ==== AREA === 30.00 30.00

05.06.02 EXCAVACIÓN EN MATERIAL SUELTO M3 1 ==== VOLUMEN === 4.08 4.08

 N° de DIMENSIONES (m)
PART. DESCRIPCIÓN Und. PARCIAL
Veces Largo Ancho Alto

05.06.03 EXCAVACION EN ROCA SUELTA M3 1 ==== VOLUMEN === 16.32 16.32

05.06.04 ENCOFRADO Y DESENCOFRADO M2 1 ==== AREA === 50.40 50.40

05.06.05 CONCRETO SIMPLE f'c=175 KG/CM2 M3 1 ==== VOLUMEN === 7.42 7.42

05.06.06 TARRAJEO DE IMPERMEABILIZACION M2 1 ==== AREA === 25.2 25.20

05.06.07 ENROCADO DE PROTECCION M3 1 ==== VOLUMEN === 1.48 1.48

05.07.00 DADO DE CONCRE TO

05.07.01 LIMPIEZA DE TERRENO M2 32 ==== AREA === 0.83 26.56

05.07.02 TRAZO Y REPLANTEO PRELIMINAR M2 32 ==== AREA === 0.83 26.56

05.07.03 CONCRETO f'c = 175KG/CM2 M3 32 Area==> 0.65 1.05 21.84

05.07.04 ENCOFRADO Y DESENCOFRADO M2

interior 32 0.6 0.5 - 9.6
exterior 32 1.5 1.03 - 49.44

05.08.00 ALCANTARILLAS

05.08.01 LIMPIEZA DE TERRENO M2 8 ==== AREA === 16.5 16.5

05.08.02 TRAZO Y REPLANTEO PRELIMINAR M2 8 ==== AREA === 16.50 16.50

05.08.03 EXCAVACIÓN EN MATERIAL SUELTO M3 8 ==== VOLUMEN === 106.1724 106.17

05.08.04 EXCAVACIÓN EN ROCA SUELTA M3 8 ==== VOLUMEN === 18.5544 18.55

05.08.05 EXCAVACIÓN EN ROCA FIJA M3 8 ==== VOLUMEN === 20.616 20.62

05.08.06 ENCOFRADO Y DESENCOFRADO M2 8 ==== AREA === 25.92 25.92

05.08.07 CONCRETO CICLOPEO f'c= 140KG/CM2 + 40% PM M3 8 ==== VOLUMEN === 5.31 5.31

05.08.08 CONCRETO f'c = 210 KG/CM2 M3 8 ==== VOLUMEN === 1.29 1.29

05.08.09 ACERO DE REFUERZO f´y= 4200KG/CM2 KG 8 ==== KILOS === 142.39 142.39

05.08.10 RELLENO CON MATERIAL PROPIO M3 8 ==== VOLUMEN === 6.24 6.24

05.08.11 ENROCADO DE E=0.25M ENTRADA Y SALIDA M3 8 ==== VOLUMEN === 4.00 4.00

05.08.12 TARRAJEO CON MORTERO PROP. 1:2 M2 8 ==== AREA === 6.00 6.00

05.09.00 CANAL DE PURGA

05.09.01 LIMPIEZA DE TERRENO M2 1 ==== AREA === 2.40 2.4

05.09.02 TRAZO Y REPLANTEO PRELIMINAR M2 1 ==== AREA === 2.40 2.40

05.09.03 EXCAVACIÓN EN MATERIAL SUELTO M3 1 ==== VOLUMEN === 1.22 1.22

05.09.04 EXCAVACIÓN EN ROCA SUELTA M3 1 ==== VOLUMEN === 0.24 0.24

05.09.05 EXCAVACIÓN EN ROCA FIJA M3 1 ==== VOLUMEN === 0.16 0.16

05.09.06 ENCOFRADO Y DESENCOFRADO M2 1 ==== AREA === 5.50 5.50

05.09.07 CONCRETO CICLOPEO f'c= 140KG/CM2 M3 1 ==== VOLUMEN === 0.65 0.65

05.09.08 TARRAJEO DE IMPERMEABILIZACION M2 1 5.50

05.09.09 ENROCADO DE E=0.25M ENTRADA Y SALIDA M3 1 ==== VOLUMEN === 0.25 0.25

06.00.00 FLETE

06.01.01 FLETE TERRESTRE GLB 1 - - - 1.00

06.01.02 FLETE RURAL GLB 1 - - - 1.00

07.00.00 == IMPACTO AMBIENTAL ==

07.01.01 PLAN DE MANEJO DE IMPACTO AMBIENTAL GLB 1 - - - 1.00

 9. ANEXOS DE PLANOS
9.1 PLANO CLAVE
9.2. PLANO DE PLANTA Y PERFIL
9.3. PLANO DE SECCIONAMIENTO
9.4. PLANO DE BOCATOMA FINAL
9.5 PLANO DE UBICACIÓN DE LA BOCATOMA
9.6. PLANO DE OBRAS DE ARTEO
