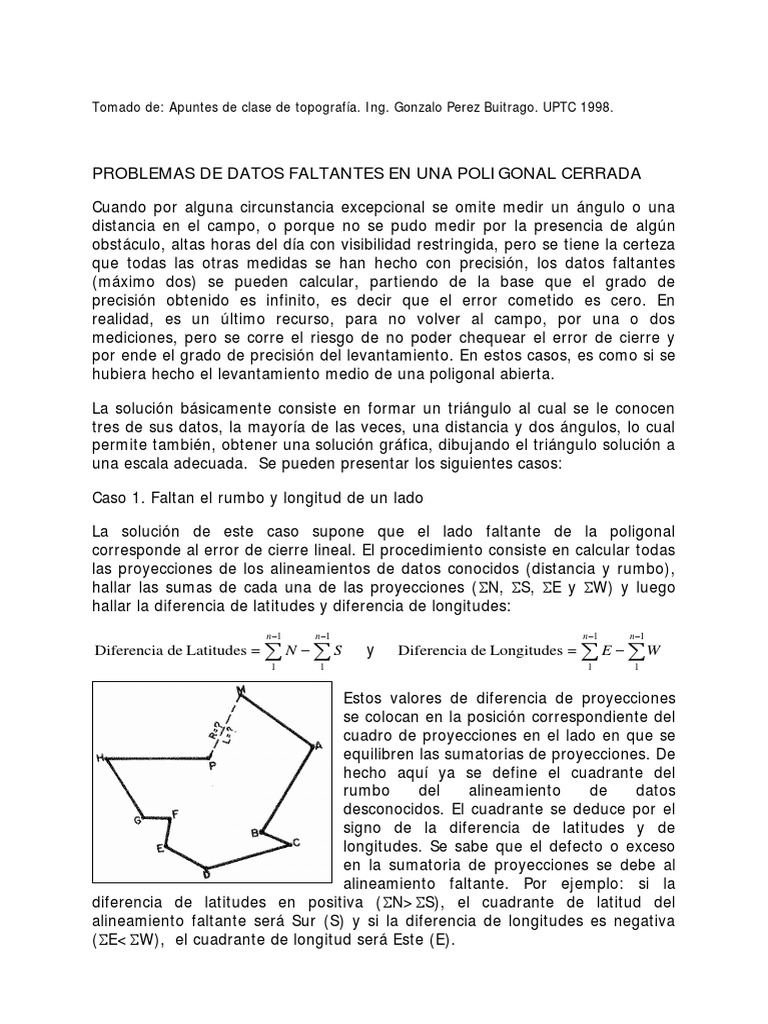

Tomado de: Apuntes de clase de topografía. Ing. Gonzalo Perez Buitrago. UPTC 1998.

PROBLEMAS DE DATOS FALTANTES EN UNA POLIGONAL CERRADA

Cuando por alguna circunstancia excepcional se omite medir un ángulo o una

distancia en el campo, o porque no se pudo medir por la presencia de algún
obstáculo, altas horas del día con visibilidad restringida, pero se tiene la certeza
que todas las otras medidas se han hecho con precisión, los datos faltantes
(máximo dos) se pueden calcular, partiendo de la base que el grado de
precisión obtenido es infinito, es decir que el error cometido es cero. En
realidad, es un último recurso, para no volver al campo, por una o dos
mediciones, pero se corre el riesgo de no poder chequear el error de cierre y
por ende el grado de precisión del levantamiento. En estos casos, es como si se
hubiera hecho el levantamiento medio de una poligonal abierta.

La solución básicamente consiste en formar un triángulo al cual se le conocen

tres de sus datos, la mayoría de las veces, una distancia y dos ángulos, lo cual
permite también, obtener una solución gráfica, dibujando el triángulo solución a
una escala adecuada. Se pueden presentar los siguientes casos:

Caso 1. Faltan el rumbo y longitud de un lado

La solución de este caso supone que el lado faltante de la poligonal

corresponde al error de cierre lineal. El procedimiento consiste en calcular todas
las proyecciones de los alineamientos de datos conocidos (distancia y rumbo),
hallar las sumas de cada una de las proyecciones (N, S, E y W) y luego
hallar la diferencia de latitudes y diferencia de longitudes:
n 1 n 1 n 1 n 1
Diferencia de Latitudes   N   S y Diferencia de Longitudes   E   W
1 1 1 1

Estos valores de diferencia de proyecciones

se colocan en la posición correspondiente del
cuadro de proyecciones en el lado en que se
equilibren las sumatorias de proyecciones. De
hecho aquí ya se define el cuadrante del
rumbo del alineamiento de datos
desconocidos. El cuadrante se deduce por el
signo de la diferencia de latitudes y de
longitudes. Se sabe que el defecto o exceso
en la sumatoria de proyecciones se debe al
alineamiento faltante. Por ejemplo: si la
diferencia de latitudes en positiva (N>S), el cuadrante de latitud del
alineamiento faltante será Sur (S) y si la diferencia de longitudes es negativa
(E<W), el cuadrante de longitud será Este (E).
La distancia y el rumbo del alineamiento faltante se calcula suponiendo que el
desfase en proyecciones es el error total cometido en la poligonal. Se aplican
las siguientes expresiones:

 n 1 n 1

 n 1 n 1 2
  n 1 n 1

2 
1 
1 1 W 
E 
d ij    N   S     E   W  y Rbij  Tan  n 1 n 1 .
 1   1 
1 1
 1 N  1 S 
 

Colocar estos valores de rumbo y distancia en el cuadro de coordenadas y

recalcular los valores de proyecciones para verificar la exactitud de las
operaciones matemáticas.

Caso 2. Faltan longitudes de dos lados consecutivos

Se calculan las proyecciones de los alineamientos de datos conocidos.

Se supone que los alineamientos de datos faltantes no existen, y se calcula la

longitud y rumbo de un alineamiento auxiliar que una los extremos de los
alineamientos de datos conocidos, se halla la sumatoria de proyecciones y se
aplica el mismo procedimiento del Caso 1.

Como se observa, se forma un triángulo

entre la línea auxiliar y los dos lados de
longitud desconocida.

Para la solución analítica, se dibuja el

triángulo indicando claramente los rumbos y
contrarumbos de cada uno de los
alineamientos y se calculan los ángulos
internos, mediante sumas, diferencias y/o
complementos de los valores de los rumbos
de los alineamientos o lados del triángulo.

Con base en los ángulos internos y la longitud de un lado del triángulo (lado
auxiliar), se aplica la ley de los senos para calcular las longitudes de los
alineamientos faltantes.

Colocar en el cuadro de cálculo de coordenadas, los valores de las longitudes

de los alineamientos faltantes, calcular las proyecciones y chequear su ajuste.
Se debe presentar un ajuste casi perfecto. Las pequeñas diferencias que se
presentan entre las sumatoria de las proyecciones de deben a los redondeos en
las operaciones matemáticas y a las cifras significativas utilizadas. Luego si se
calculan las coordenadas de los puntos faltantes.

Caso 3. Faltan rumbos de dos lados consecutivos

Se calculan las proyecciones de los alineamientos de datos conocidos.

Se supone que los alineamientos de datos faltantes no existen, se calculan las
proyecciones de los alineamientos de datos conocidos, se halla la sumatoria de
proyecciones y se calcula la longitud y rumbo de un alineamiento auxiliar que
una los extremos de los alineamientos de datos conocidos, aplicando un
procedimiento idéntico al Caso 1.

Entre la línea auxiliar y los dos lados de

dirección desconocida se forma un
triángulo. Para trazar los lados de rumbo
desconocido se hace únicamente en
función de sus longitudes conocidas. Es
necesario tener idea de la orientación
general de dichos lados para poder trazar
el triángulo, ya que siempre se presentan
dos alternativas de trazar un triángulo
tomando como base una línea
determinada. Los dos lados faltantes se pueden colocar por cualquiera de los
dos costados de la línea auxiliar y el ángulo en el vértice opuesto a la línea
auxiliar puede ser agudo u obtuso.

Como se conocen las longitudes de los tres lados

del triángulo, se calculan los ángulos internos del
triángulo formado, mediante la aplicación del
teorema del coseno o generalización del teorema
de Pitágoras.

Una vez conocidos los ángulos internos y el rumbo

de la línea auxiliar se deducen los rumbos de los alineamientos de dirección
faltante, mediante la aplicación de sumas, resta o complementos de rumbos y
contrarumbos.

Se colocan los rumbos obtenidos de los alineamientos de datos faltantes en el

cuadro de cálculo de coordenadas, se calculan las proyecciones y se chequea
su ajuste, el cual debe resultar casi perfecto. Las pequeñas diferencias entre las
sumatoria de las proyecciones de deben a los redondeos en las operaciones
matemáticas y cifras significativas utilizadas. Luego si se calculan las
coordenadas de los puntos faltantes por el procedimiento normal.

Caso 4. Falta longitud de un lado y el rumbo del lado consecutivo

Se calculan las proyecciones de los alineamientos de datos conocidos.

Se supone que los alineamientos de datos

faltantes no existen, y se calcula la
longitud y el rumbo de un alineamiento
auxiliar que una los extremos de los
alineamientos de datos conocidos,
aplicando un procedimiento idéntico al caso 1.

Se analiza el triángulo formado entre la línea auxiliar y los dos alineamientos de

datos faltantes. Se calcula el ángulo interno del triángulo que se forma en el
vértice donde se unen la línea auxiliar y el lado de rumbo conocido, con base en
suma, diferencia o complemento de los valores de los rumbos.

Conocidos tres datos del triángulo (dos distancias y un ángulo interno) se aplica
la ley de los senos para calcular los elementos faltantes del triángulo

Una vez conocidos los otros dos ángulos internos y la longitud del lado faltante,
se deduce el rumbo faltante por suma, diferencia o complementos de los
rumbos y contrarumbos conocidos y los ángulos internos del triángulo.

Se colocan el rumbo y distancia de los alineamientos de datos faltantes en el

cuadro de cálculo de coordenadas y se calculan las proyecciones, chequeando
el ajuste obtenido, el cual debe ser casi perfecto. Las pequeñas diferencias que
se presentan entre las sumatoria de las proyecciones se deben a los redondeos
en las operaciones matemáticas y cifras significativas utilizadas. Luego se
calculan las coordenadas por el procedimiento normal.

Caso 5. Faltan longitudes de dos lados no consecutivos conociéndose los datos

del lado intermedio

Se calculan las proyecciones de los

alineamientos de datos conocidos,
excluyendo el lado intermedio de datos
conocidos

Se supone que los alineamientos de datos

faltantes y el lado intermedio no existen, y
se calcula la longitud y rumbo de un
alineamiento auxiliar que una los
extremos de los alineamientos de datos
conocidos, excluyendo el lado intermedio,
aplicando el mismo procedimiento del Caso 1.

Como se observa, se forma un paralelogramo irregular entre la línea auxiliar, el

lado intermedio y los dos lados de longitud desconocida. Se deben prolongar los
dos lados de longitud desconocida hasta que se intercepten en un punto, el
cual puede quedar hacia el exterior o al interior de la poligonal base. Se forman
entonces dos triángulos. Uno, formado entre la línea auxiliar y el punto de
intersección resultante de la prolongación de los lados de longitud desconocida
y un segundo triángulo formado entre el lado intermedio y el punto de
intersección mencionado.

Si los dos lados de longitud desconocida fueran paralelos no habría solución

única, ya que se podría fijar cualquier longitud para un lado y automáticamente
se definiría la longitud del otro.
Para la solución analítica, se dibujan los triángulos indicando claramente los
rumbos y contrarumbos de cada uno de los alineamientos y se calculan los
ángulos internos, mediante sumas, diferencias y/o complementos de los
valores de los rumbos y contrarumbos de los alineamientos o lados del
triángulo.

Con base en los ángulos internos y la longitud de lado auxiliar en el primer

triángulo, se aplica la ley de los senos para calcular las longitudes de los otros
dos lados.

Igualmente con base en la longitud del lado intermedio y los ángulos internos el
triángulo dos (prolongaciones de los alineamientos de datos desconocidos), se
calculan la longitud de los otros dos lados.

Se calculan las longitudes faltantes de los dos lados de la poligonal por

diferencia entre las longitudes calculadas de los lados correspondientes de los
triángulos uno y dos.

Colocar en el cuadro de cálculo de coordenadas, los valores de las longitudes

de los alineamientos faltantes, calcular las proyecciones y chequear su ajuste.
Se debe presentar un ajuste casi perfecto. Las pequeñas diferencias que se
presentan entre las sumatoria de las proyecciones de deben a los redondeos en
las operaciones matemáticas y a las cifras significativas utilizadas. Luego si se
calculan las coordenadas de los puntos faltantes.

Caso 6. Caso general: Se desconocen dos datos (dos longitudes, dos rumbos, o
rumbo y longitud de dos lados cualquiera)

Básicamente este caso resume todos los anteriores. La solución del caso se
basa en el principio de que en toda poligonal cerrada ajustada, la sumatoria
algebraica de las proyecciones tanto de latitud como de longitud deben ser
iguales a cero. (N- S=0 y E -W=0). Además, el orden de los sumandos de
cada tipo de proyección no afecta el resultado final. Esto permite cambiar el
orden de los alineamientos de una poligonal cerrada o desplazarlos a otro lugar.
Siempre y cuando conserven la misma longitud y el mismo rumbo, la sumatoria
de las proyecciones respectivas de toda la poligonal sigue siendo igual.

Para la solución se colocan primero todos los alineamientos de datos

desconocidos, uno a continuación de otro, dejando para el final los dos
alineamientos de datos desconocidos. De esta manera el problema se convierte
al caso 1, 2, 3 ó 4. Como se puede deducir el caso 5 también se puede
convertir al Caso 2.
