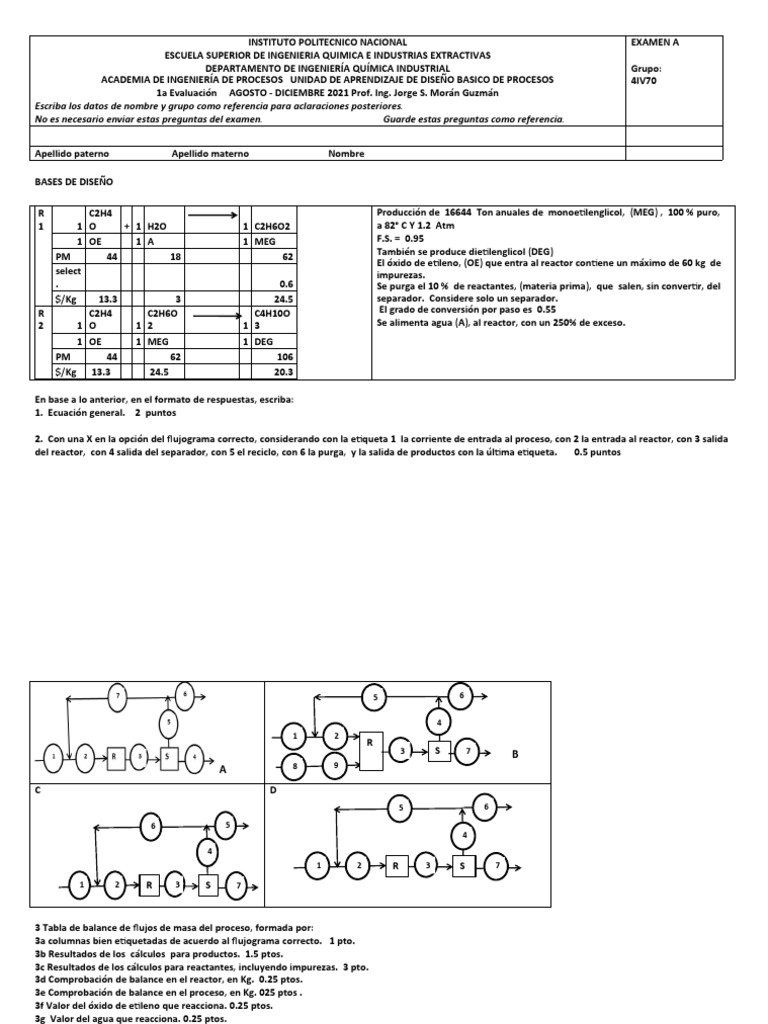

INSTITUTO POLITECNICO NACIONAL EXAMEN A

ESCUELA SUPERIOR DE INGENIERIA QUIMICA E INDUSTRIAS EXTRACTIVAS

DEPARTAMENTO DE INGENIERÍA QUÍMICA INDUSTRIAL Grupo:
ACADEMIA DE INGENIERÍA DE PROCESOS UNIDAD DE APRENDIZAJE DE DISEÑO BASICO DE PROCESOS 4IV70
1a Evaluación AGOSTO - DICIEMBRE 2021 Prof. Ing. Jorge S. Morán Guzmán
Escriba los datos de nombre y grupo como referencia para aclaraciones posteriores.
No es necesario enviar estas preguntas del examen. Guarde estas preguntas como referencia.

Apellido paterno Apellido materno Nombre

BASES DE DISEÑO

R C2H4   Producción de 16644 Ton anuales de monoetilenglicol, (MEG) , 100 % puro,

1 1 O + 1 H2O 1 C2H6O2 a 82° C Y 1.2 Atm
  1 OE   1 A   1 MEG F.S. = 0.95
También se produce dietilenglicol (DEG)
  PM 44     18     62
El óxido de etileno, (OE) que entra al reactor contiene un máximo de 60 kg de
select impurezas.
  .       0.6 Se purga el 10 % de reactantes, (materia prima), que salen, sin convertir, del
  $/Kg 13.3     3     24.5 separador. Considere solo un separador.
R C2H4 C2H6O   C4H10O El grado de conversión por paso es 0.55
2 1 O   1 2 1 3 Se alimenta agua (A), al reactor, con un 250% de exceso.
  1 OE   1 MEG   1 DEG
  PM 44     62     106
  $/Kg  13.3      24.5     20.3

En base a lo anterior, en el formato de respuestas, escriba:

1. Ecuación general. 2 puntos

2. Con una X en la opción del flujograma correcto, considerando con la etiqueta 1 la corriente de entrada al proceso, con 2 la entrada al reactor, con 3 salida
del reactor, con 4 salida del separador, con 5 el reciclo, con 6 la purga, y la salida de productos con la última etiqueta. 0.5 puntos
 5 6

4
1 2
R
3 S 7 B
8 9
A
C D
5 6

6 5
4
4
1 2 R 3 S 7

1 2 R 3 S 7

3 Tabla de balance de flujos de masa del proceso, formada por:

3a columnas bien etiquetadas de acuerdo al flujograma correcto. 1 pto.
3b Resultados de los cálculos para productos. 1.5 ptos.
3c Resultados de los cálculos para reactantes, incluyendo impurezas. 3 pto.
3d Comprobación de balance en el reactor, en Kg. 0.25 ptos.
3e Comprobación de balance en el proceso, en Kg. 025 ptos .
3f Valor del óxido de etileno que reacciona. 0.25 ptos.
3g Valor del agua que reacciona. 0.25 ptos.
4. Valor del Potencial Económico 1 punto.

Duración 100 minutos.(1 hora y media + 10 min para envío del examen).
Consultas sobre la redacción del examen solo hágalas al profesor.
No se permiten consultas de otro tipo.
