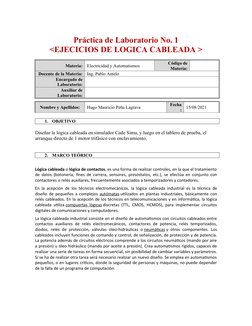

Práctica de Laboratorio No.
1
<EJECICIOS DE LOGICA CABLEADA >
Código de
Materia: Electricidad y Automatismos
Materia:
Docente de la Materia: Ing. Pablo Antelo
Encargado de
Laboratorio:
Auxiliar de
Laboratorio:
Fecha
Nombre y Apellidos: Hugo Mauricio Peña Lagrava 15/08/2021
:
1. OBJETIVO
Diseñar la lógica cableada en simulador Cade Simu, y luego en el tablero de prueba, el
arranque directo de 1 motor trifásico con enclavamiento.
2. MARCO TEÓRICO
Lógica cableada o lógica de contactos, es una forma de realizar controles, en la que el tratamiento
de datos (botonería, fines de carrera, sensores, presóstatos, etc.), se efectúa en conjunto con
contactores o relés auxiliares, frecuentemente asociados a temporizadores y contadores.
En la acepción de los técnicos electromecánicos, la lógica cableada industrial es la técnica de
diseño de pequeños a complejos autómatas utilizados en plantas industriales, básicamente con
relés cableados. En la acepción de los técnicos en telecomunicaciones y en informática, la lógica
cableada utiliza compuertas lógicas discretas (TTL, CMOS, HCMOS), para implementar circuitos
digitales de comunicaciones y computadores.
La lógica cableada industrial consiste en el diseño de automatismos con circuitos cableados entre
contactos auxiliares de relés electromecánicos, contactores de potencia, relés temporizados,
diodos, relés de protección, válvulas óleo-hidráulicas o neumáticas y otros componentes. Los
cableados incluyen funciones de comando y control, de señalización, de protección y de potencia.
La potencia además de circuitos eléctricos comprende a los circuitos neumáticos (mando por aire
a presión) u óleo hidráulico (mando por aceite a presión). Crea automatismos rígidos, capaces de
realizar una serie de tareas en forma secuencial, sin posibilidad de cambiar variables y parámetros.
Si se ha de realizar otra tarea será necesario realizar un nuevo diseño. Se emplea en automatismos
pequeños, o en lugares críticos, donde la seguridad de personas y máquinas, no puede depender
de la falla de un programa de computación.

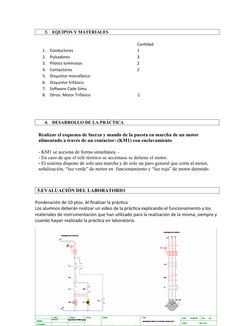

3. EQUIPOS Y MATERIALES
Cantidad
1. Conductores 1
2. Pulsadores 3
3. Pilotos luminosos 2
4. Contactores 2
5. Disyuntor monofásico
6. Disyuntor trifásico
7. Software Cade Simu
8. Otros: Motor Trifásico 1
4. DESARROLLO DE LA PRÁCTICA

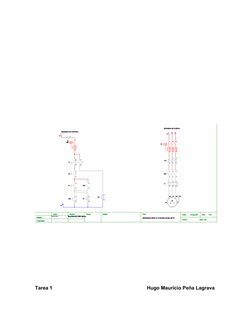

Realizar el esquema de fuerza y mando de la puesta en marcha de un motor
alimentado a través de un contactor: (KM1) con enclavamiento
- KM1 se acciona de forma simultánea. -
- En caso de que el relé térmico se accionase se detiene el motor.
- El sistema dispone de solo una marcha y de solo un paro general que corta al motor,
señalización, “luz verde” de motor en funcionamiento y “luz roja” de motor detenido.
5.EVALUACIÓN DEL LABORATORIO
Ponderación de 10 ptos. Al finalizar la práctica
Los alumnos deberán realizar un video de la práctica explicando el funcionamiento y los
materiales de instrumentación que han utilizado para la realización de la misma, siempre y
cuando hayan realizado la práctica en laboratorio.
Adjuntar a plataforma la práctica realizada (captura de pantalla) en doc. PDF junto con las
preguntas de investigación.
Tarea 1 Hugo Mauricio Peña Lagrava

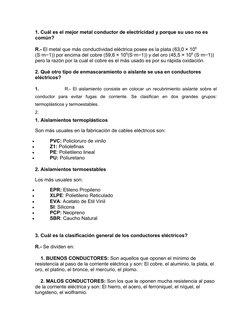

1. Cuál es el mejor metal conductor de electricidad y porque su uso no es
común?
R.- El metal que más conductividad eléctrica posee es la plata (63,0 × 106
(S·m−1)) por encima del cobre (59,6 × 106(S·m−1)) y del oro (45,5 × 106 (S·m−1))
pero la razón por la cual el cobre es el más usado es por su rápida oxidación.
2. Qué otro tipo de enmascaramiento o aislante se usa en conductores
eléctricos?
1. R.- El aislamiento consiste en colocar un recubrimiento aislante sobre el
conductor para evitar fugas de corriente. Se clasifican en dos grandes grupos:
termoplásticos y termoestables.
2.
1. Aislamientos termoplásticos
Son más usuales en la fabricación de cables eléctricos son:
PVC: Policloruro de vinilo
Z1: Poliolefinas
PE: Polietileno lineal
PU: Poliuretano
2. Aislamientos termoestables
Los más usuales son:
EPR: Etileno Propileno
XLPE: Polietileno Reticulado
EVA: Acetato de Etil Vinil
SI: Silicona
PCP: Neopreno
SBR: Caucho Natural
3. Cuál es la clasificación general de los conductores eléctricos?
R.- Se dividen en:
1. BUENOS CONDUCTORES: Son aquellos que oponen el mínimo de
resistencia al paso de la corriente eléctrica y son: El cobre, el aluminio, la plata, el
oro, el platino, el bronce, el mercurio, el plomo.
2. MALOS CONDUCTORES: Son los que le oponen mucha resistencia al paso
de la corriente eléctrica y son: El hierro, el acero, el ferroniquel, el níquel, el
tungsteno, el wolframio.

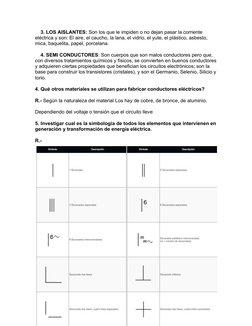

3. LOS AISLANTES: Son los que le impiden o no dejan pasar la corriente
eléctrica y son: El aire, el caucho, la lana, el vidrio, el yute, el plástico, asbesto,
mica, baquelita, papel, porcelana.
4. SEMI CONDUCTORES: Son cuerpos que son malos conductores pero que,
con diversos tratamientos químicos y físicos, se convierten en buenos conductores
y adquieren ciertas propiedades que benefician los circuitos electrónicos; son la
base para construir los transistores (cristales), y son el Germanio, Selenio, Silicio y
torio.
4. Qué otros materiales se utilizan para fabricar conductores eléctricos?
R.- Según la naturaleza del material Los hay de cobre, de bronce, de aluminio.
Dependiendo del voltaje o tensión que el circuito lleve
5. Investigar cual es la simbología de todos los elementos que intervienen en
generación y transformación de energía eléctrica.
R.-

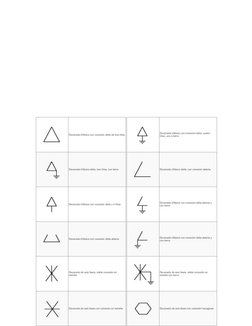

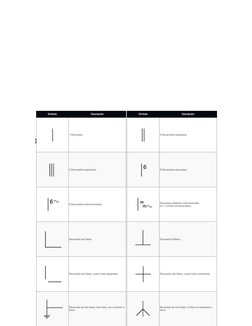

Devanados Eléctricos
}

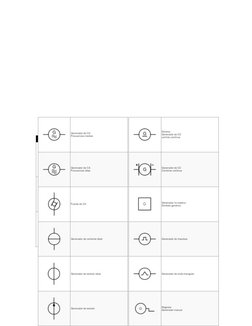

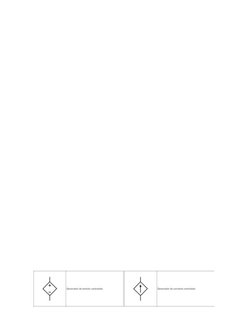

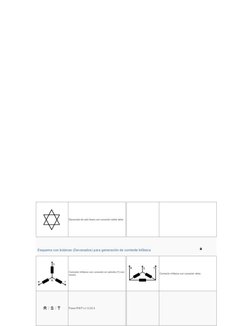

Generadores Eléctricos
Transformadores Eléctricos
