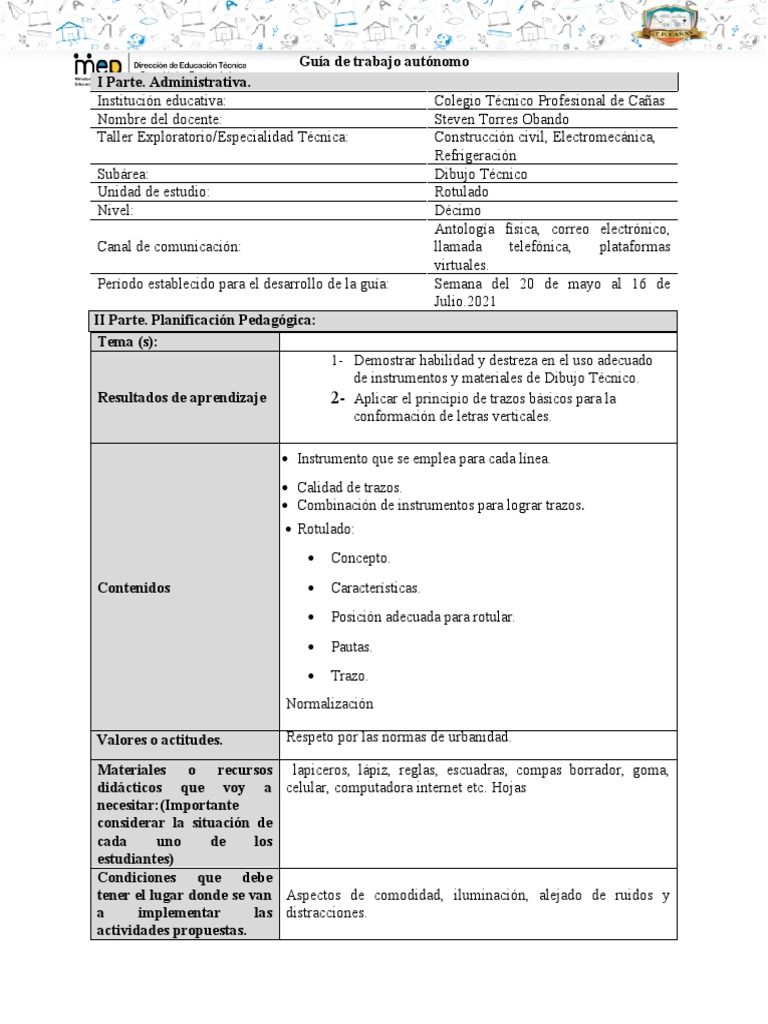

Guía de trabajo autónomo

I Parte. Administrativa.
Institución educativa: Colegio Técnico Profesional de Cañas
Nombre del docente: Steven Torres Obando
Taller Exploratorio/Especialidad Técnica: Construcción civil, Electromecánica,
Refrigeración
Subárea: Dibujo Técnico
Unidad de estudio: Rotulado
Nivel: Décimo
Antología física, correo electrónico,
Canal de comunicación: llamada telefónica, plataformas
virtuales.
Período establecido para el desarrollo de la guía: Semana del 20 de mayo al 16 de
Julio.2021
II Parte. Planificación Pedagógica:
Tema (s):
1- Demostrar habilidad y destreza en el uso adecuado
de instrumentos y materiales de Dibujo Técnico.
Resultados de aprendizaje 2- Aplicar el principio de trazos básicos para la
conformación de letras verticales.

 Instrumento que se emplea para cada línea.

 Calidad de trazos.
 Combinación de instrumentos para lograr trazos.
 Rotulado:
 Concepto.
Contenidos  Características.
 Posición adecuada para rotular.
 Pautas.
 Trazo.
Normalización

Valores o actitudes. Respeto por las normas de urbanidad.

Materiales o recursos lapiceros, lápiz, reglas, escuadras, compas borrador, goma,

didácticos que voy a celular, computadora internet etc. Hojas
necesitar:(Importante
considerar la situación de
cada uno de los
estudiantes)
Condiciones que debe
tener el lugar donde se van Aspectos de comodidad, iluminación, alejado de ruidos y
a implementar las distracciones.
actividades propuestas.
 • Lea las indicaciones con detenimiento.
• Aplique hábitos de higiene y seguridad durante el
desarrollo del trabajo.
• Conserve una actitud positiva hacia el trabajo.
Indicaciones generales: • Utilice los materiales o recursos didácticos.
• Realimente constantemente los conocimientos, habilidades
y destrezas desarrollados,
• Revise su trabajo para asegurarse que todo lo solicitado fue
realizado.
Preguntas exploratorias
para responder y • ¿Qué sabias antes de este tema y qué sabes ahora?
reflexionar en torno al • ¿Qué importancia posee este tema para mi futuro
tema planteado y el valor o profesional y laboral?
actitud.

Planificación de las actividades que realiza el estudiante.

Evidencia
Actividades para el aprendizaje
s
Tema Concepto y principios generales de la Evidencias de Producto: realiza cálculos de
Administración. letras
Realizar el rotulado de la palabra Ana Maria. Evidencias de Producto: Efectúa con
precisión letras
Calcular alturas de letras mayúsculas y minúsculas
y distancias.
Rotular la palabra Armada. A escala 1.100

ROTULADO
Rotulado normalizado- Rotulación Técnica o Letra Tecina

Es el arte de dibujar letras y números bajo una estandarización o norma. También se le llama
Letra normalizada ya que se realiza tomando como base las normas establecidas por el comité
Alemán de normas.
 Importancia de la Rotulación
es parte integral de un dibujo técnico en el área industrial ya que explica algunos aspectos,
señala dimensiones y forma parte de una presentación. Por eso un rotulado mal realizado, rebaja
la calidad del trabajo en general.
La utilidad del rotulado es la de indicar por escrito toda la información necesaria de un Dibujo y
el nombre es porque el tipo de letras y números deben trazarse de acuerdo a las normas
ASPECTOS IMPORTANTES EN LA LETRA TÉCNICA.
1. Conocer sus formas y proporciones correcta.

2. Orden y sentido de los trazos.

 3. Uniformidad (altura, inclinación, intensidad y peso de las líneas, espaciamiento entre
letras y palabras, apariencia.)
4.
4. La práctica persistente.
HISTORIA DE LA LETRA TÉCNICA. Siglo XIX, desarrollo industrial y del Dibujo Técnico.
Necesidad de una letra sencilla, legible. Alfabeto de letras mayúsculas y minúsculas inclinadas y
rectas. Estilo gótico con trazos sistemáticos. ESTANDARIZACIÓN DE LAS LETRAS (DIN)
(ASA)

American Standards Association (ASA, 1935) Estandariza. Comité de normas Alemanas (DIN,
1916)

Diferencias entre rotulado y escritura.

Tipografía: Son las diferentes maneras que hay de representar unas letras o caracteres sobre una
superficie. o también se podría definir una tipografía determinada como un conjunto único de
caracteres formados por letras, números, puntuaciones y marcas diacríticas.

Escritura: Es la representación mediante letras o signos de una idea o concepto. Caligrafía y

escritura: Es el conjunto de rasgos que caracterizan la escritura de una persona. También se trata
del estudio de las diferentes formas adecuadas y estilísticas de la escritura. Éstos suelen
realizarse con herramientas caligráficas como las plumas, pinceles, lápices, bolígrafos...
Reglas principales para la caligrafía del rotulado: 1• Debe mantener el ancho de la letra. 2•
Alto de la letra queda a juicio (a gusto) del rotulante. Ejemplo:
A continuación, se detalla las normas ASA UNE DIN. Para lo que corresponda recuerde que las
notas las tiene en su cuaderno.

ASA UNE DIN Simbologia

6/6 7/7 10/10 H Mayúsculas
4/6 5/7 7/10 h Minúsculas
1/6 1/7 2/10 S/D Distancia

Observe el siguiente rotulo elaborado según el sistema de normas DIN

PALABRA = 8

¿Cuál es la altura de las letras minúsculas bajas en el rotulo anterior?

A. 4,0 cm B. 5,3 cm C. 5,7 cm D. 6,0cm

EJEMPLO RESUELTO
Observe el rotulo Armada y las siguientes proporciones:

Primer paso
Tienen que multiplicar la altura nominal en este caso 20mm* 10/10= 20 mm equivale el ancho
de la letra m.

Segundo paso
Anchura media de minúsculas multiplicamos 20mm* 5/10= 10mm, en este caso solo las letras a
d a tienen un ancho de 10mm.
Tercer paso
Ancho de la letra A= 20mm en base al primer paso ver paso 1.
Cuarto paso:
Espacio entre caracteres, multiplicamos 20mm*1/10= 2 mm
A—2 r—2 m—2 a—2 d —2 a
Quinto paso:
Letra r multiplico 20 mm * 4/10= 8mm
Paso final:
Averiguar distancia total.
Sumo el ancho de la letra A=20+2 del espacio de caracteres+8 de la letra r +2 de espacio+20 de
la m+2 de distancia+10 de a+2 de distancia+10 de la letra d+ 2 distancia+10 de a=88mm

Tiene que aparecer todo el procedimiento.

Indicador SI NO
Realiza calculos
proporcionales según las
diferentes normas para
rotular

Efectua letras y numeros

verticals
