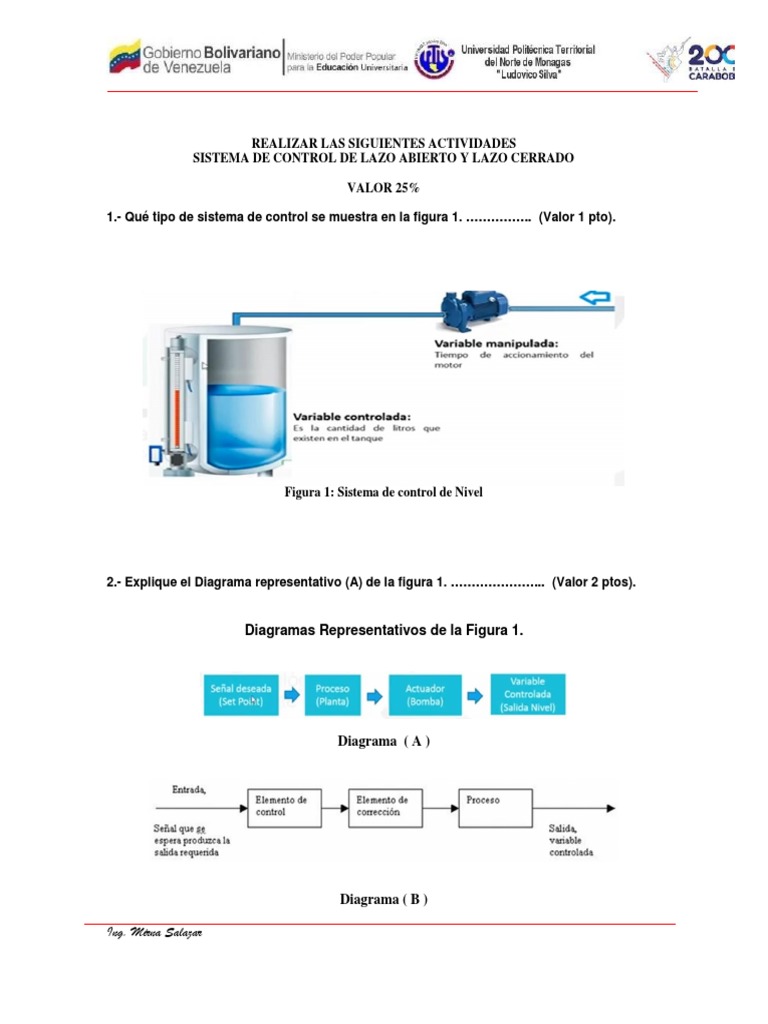

REALIZAR LAS SIGUIENTES ACTIVIDADES

SISTEMA DE CONTROL DE LAZO ABIERTO Y LAZO CERRADO

VALOR 25%

1.- Qué tipo de sistema de control se muestra en la figura 1. ……………. (Valor 1 pto).

Figura 1: Sistema de control de Nivel

2.- Explique el Diagrama representativo (A) de la figura 1. ………………….. (Valor 2 ptos).

Diagramas Representativos de la Figura 1.

Diagrama ( A )

Diagrama ( B )

Ing. Mirna Salazar

3.- Qué tipo de sistema de control se muestra en la figura 2 y explique el Diagrama
representativo ( A ) …………………………………………..………………………….. (Valor 2 ptos).

Figura 2: Sistema de control de Nivel

DIAGRAMA REPRESENTATIVO

Diagrama ( A )

4.- Identifique y Explique cada uno de los elementos del sistema de control mostrados en el
diagrama ( B ) de acuerdo a la figura 2 …………………………… (Valor 5 ptos).

Entrada = Valor deseado

Error = Valor deseado – Valor de retroalimentación (Valor del sensor)

Diagrama ( B )
Ing. Mirna Salazar
5.- Realizar los Siguientes Ejercicios ……………………………….. (Valor 5 ptos)

Ejercicio 1

Ejercicio 2

Ejercicio 3

Ejercicio 4

Ejercicio 5

Ing. Mirna Salazar

6.- Seleccione cuales de los siguientes ejemplos que se mencionan a continuación son
sistemas de control de lazo abierto y de lazo cerrado. …………………….. (Valor 5 ptos)

Sistemas de control Lazo abierto Lazo cerrado

Una lavadora automática que funciona por ciclos
Un foco eléctrico que ilumina pero no mide los lúmenes.
Secador de manos eléctrico el cual no mide la temperatura.
Tostadora de pan temporizada
El volumen de un equipo de sonido.
El grifo de agua de la cocina.
El mando a distancia de la TV
Una secadora de ropa
Cortinas o persianas en una ventana, el cual no mide la cantidad de luz entrante
a la sala.
Un motor paso a paso.
Impresoras de inyección de tinta
Sistemas de cerradura de puertas, etc.
Un plancha Eléctrica Automática que mide la temperatura de las resistencias
calefactores de hierro para poder regularla.
Un estabilizador de voltaje servo, realimentando el voltaje de salida del sistema.
Una lavadora chaca-chaca

7.- En el siguiente Sistema de control mostrado en la figura 3, definir el tipo de sistema y

realizar los diagramas representativos del sistema A y B. ……………….. (Valor 5 ptos).

Durante las horas de sol en el día la celda solar produce electricidad haciendo que opere el motor,
éste hace que la bomba succione el agua desde el pozo para llevarla hasta el reservorio ubicado en
la montaña y durante las primeras horas de la mañana, el agua es entregada por medio de un sistema
de irrigación a la comunidad (véase la Figura n° 3).

Figura 3. Sistema de seguimiento solar para el suministro de agua.

Ing. Mirna Salazar
