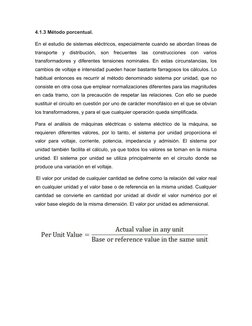

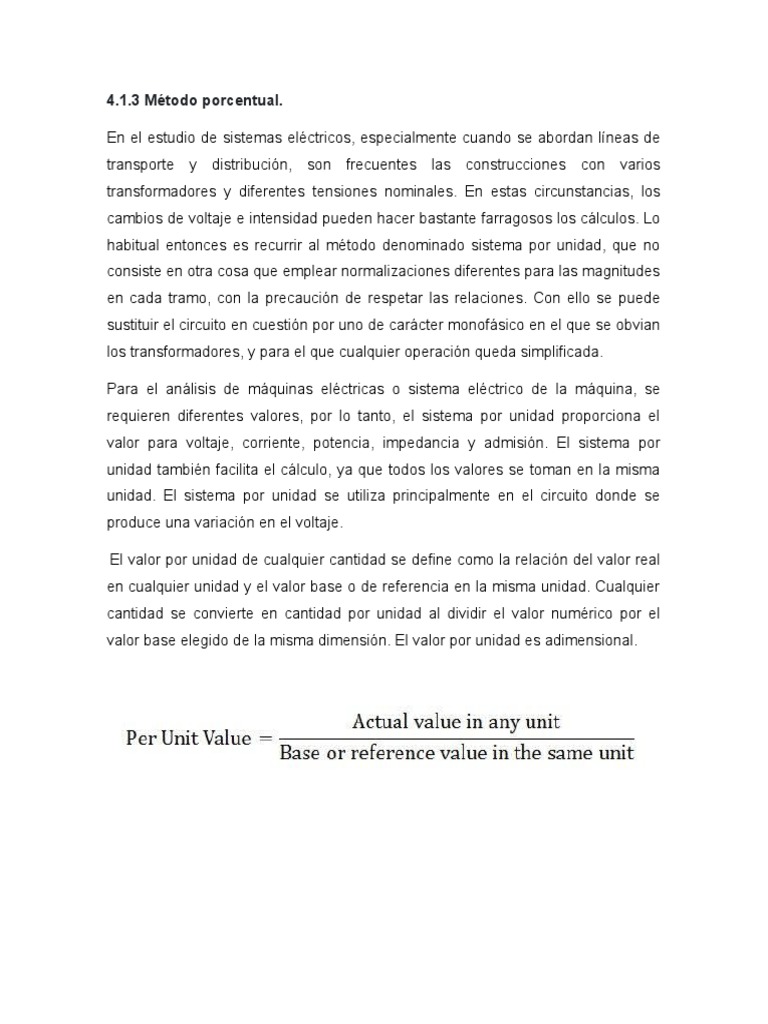

4.1.3 Método porcentual.

En el estudio de sistemas eléctricos, especialmente cuando se abordan líneas de

transporte y distribución, son frecuentes las construcciones con varios
transformadores y diferentes tensiones nominales. En estas circunstancias, los
cambios de voltaje e intensidad pueden hacer bastante farragosos los cálculos. Lo
habitual entonces es recurrir al método denominado sistema por unidad, que no
consiste en otra cosa que emplear normalizaciones diferentes para las magnitudes
en cada tramo, con la precaución de respetar las relaciones. Con ello se puede
sustituir el circuito en cuestión por uno de carácter monofásico en el que se obvian
los transformadores, y para el que cualquier operación queda simplificada.

Para el análisis de máquinas eléctricas o sistema eléctrico de la máquina, se

requieren diferentes valores, por lo tanto, el sistema por unidad proporciona el
valor para voltaje, corriente, potencia, impedancia y admisión. El sistema por
unidad también facilita el cálculo, ya que todos los valores se toman en la misma
unidad. El sistema por unidad se utiliza principalmente en el circuito donde se
produce una variación en el voltaje.

 El valor por unidad de cualquier cantidad se define como la relación del valor real
en cualquier unidad y el valor base o de referencia en la misma unidad. Cualquier
cantidad se convierte en cantidad por unidad al dividir el valor numérico por el
valor base elegido de la misma dimensión. El valor por unidad es adimensional.

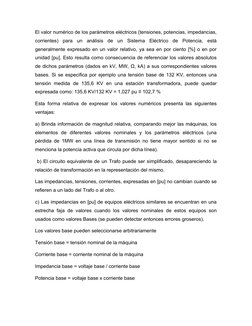

El valor numérico de los parámetros eléctricos (tensiones, potencias, impedancias,
corrientes) para un análisis de un Sistema Eléctrico de Potencia, está
generalmente expresado en un valor relativo, ya sea en por ciento [%] o en por
unidad [pu]. Esto resulta como consecuencia de referenciar los valores absolutos
de dichos parámetros (dados en kV, MW, Ω, kA) a sus correspondientes valores
bases. Si se especifica por ejemplo una tensión base de 132 KV, entonces una
tensión medida de 135,6 KV en una estación transformadora, puede quedar
expresada como: 135,6 KV/132 KV = 1,027 pu ≡ 102,7 %

Esta forma relativa de expresar los valores numéricos presenta las siguientes
ventajas:

a) Brinda información de magnitud relativa, comparando mejor las máquinas, los

elementos de diferentes valores nominales y los parámetros eléctricos (una
pérdida de 1MW en una línea de transmisión no tiene mayor sentido si no se
menciona la potencia activa que circula por dicha línea).

b) El circuito equivalente de un Trafo puede ser simplificado, desapareciendo la

relación de transformación en la representación del mismo.

Las impedancias, tensiones, corrientes, expresadas en [pu] no cambian cuando se

refieren a un lado del Trafo o al otro.

c) Las impedancias en [pu] de equipos eléctricos similares se encuentran en una

estrecha faja de valores cuando los valores nominales de estos equipos son
usados como valores Bases (se pueden detectar entonces errores groseros).

Los valores base pueden seleccionarse arbitrariamente

Tensión base = tensión nominal de la máquina

Corriente base = corriente nominal de la máquina

Impedancia base = voltaje base / corriente base

Potencia base = voltaje base x corriente base

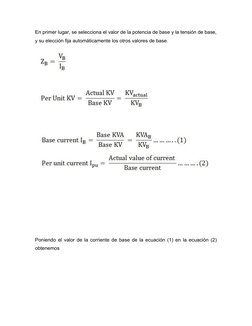

En primer lugar, se selecciona el valor de la potencia de base y la tensión de base,
y su elección fija automáticamente los otros valores de base.

Poniendo el valor de la corriente de base de la ecuación (1) en la ecuación (2)

obtenemos
Poniendo el valor de la corriente de base de la ecuación (1) en la ecuación (3)
obtenemos

Ahora,
Poniendo el valor de la impedancia base de la ecuación (4) en la ecuación (5)
obtendremos el valor de la impedancia por unidad

Ejemplo.

Imaginemos una línea de transporte con dos transformadores y una carga

resistiva como la del siguiente unifilar.
A la hora de aplicar el sistema por unidad, el primer paso consiste en elegir una
sección del circuito como referencia y adoptar dos magnitudes base, que suelen
ser potencia y voltaje. Nos vamos a posicionar, por ejemplo, en la línea de
transporte (etiquetada como 2), aunque del mismo modo podríamos ubicarnos en
el generador (1) o la carga (3). Como bases del tramo elegido vamos a
tomar   y  .

Anotar que esta elección es también arbitraria, pero resulta más práctico tomar
valores próximos a nuestro punto de vista; en este caso, los valores nominales del
primario del segundo transformador.

La siguiente acción es calcular las unidades base para los demás tramos. Para
ello, como se ha indicado, hay que respetar las relaciones de transformación con
las unidades que se han elegido inicialmente. Así, en el tramo del generador, la

tensión que usaremos como base será  .

La potencia se mantiene intacta, puesto que es la misma a ambos lados del

trasformador. Haciendo la misma operación con el tramo de la carga, calculamos

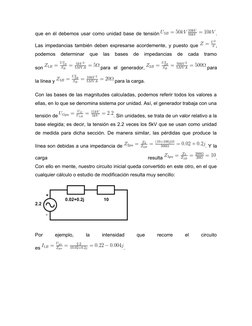

que en él debemos usar como unidad base de tensión  .

Las impedancias también deben expresarse acordemente, y puesto que  ,

podemos determinar que las bases de impedancias de cada tramo

son   para el generador,   para

la línea y   para la carga.

Con las bases de las magnitudes calculadas, podemos referir todos los valores a
ellas, en lo que se denomina sistema por unidad. Así, el generador trabaja con una

tensión de  . Sin unidades, se trata de un valor relativo a la

base elegida; es decir, la tensión es 2.2 veces los 5kV que se usan como unidad
de medida para dicha sección. De manera similar, las pérdidas que produce la

línea son debidas a una impedancia de  . Y la

carga resulta  .
Con ello en mente, nuestro circuito inicial queda convertido en este otro, en el que
cualquier cálculo o estudio de modificación resulta muy sencillo:

Por ejemplo, la intensidad que recorre el circuito

es  .
Observar que es única en el circuito equivalente para este esquema en particular,
pero debe traducirse de vuelta a tres intensidades distintas, una por tramo. Eso se
hace empleando de nuevo las unidades base, para lo que se tiene en cuenta

que   en trifásica. Así,   en el generador,

y  . En la línea, sin

embargo,  , y la intensidad resulta diez veces

menor.

Ejemplo 2: Un generador entrega potencia a través de una línea de transmisión a

una carga conectada en estrella. El sistema está equilibrado. Encontrar todos los
valores de las variables involucradas en [pu], considerando bases monofásicas y
trifásicas.

Datos:

S nominal Generador = 2 MVA

U nominal Generador = Ug ab = 13,2 [kV]

Z fase a = 8,68+ j 3,162 [Ω]

ZDa = 70 + j 10 [Ω]

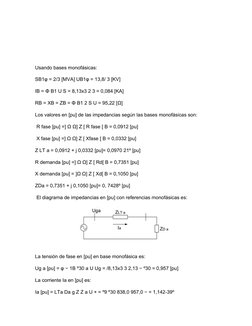

Usando bases monofásicas:

SB1φ = 2/3 [MVA] UB1φ = 13,8/ 3 [KV]

IB = Φ B1 U S = 8,13x3 2 3 = 0,084 [KA]

RB = XB = ZB = Φ B1 2 S U = 95,22 [Ω]

Los valores en [pu] de las impedancias según las bases monofásicas son:

R fase [pu] =] Ω Ω] Z [ R fase [ B = 0,0912 [pu]

X fase [pu] =] Ω Ω] Z [ Xfase [ B = 0,0332 [pu]

Z LT a = 0,0912 + j 0,0332 [pu]= 0,0970 21º [pu]

R demanda [pu] =] Ω Ω] Z [ Rd[ B = 0,7351 [pu]

X demanda [pu] = ]Ω Ω] Z [ Xd[ B = 0,1050 [pu]

ZDa = 0,7351 + j 0,1050 [pu]= 0, 7428º [pu]

El diagrama de impedancias en [pu] con referencias monofásicas es:

La tensión de fase en [pu] en base monofásica es:

Ug a [pu] = φ − 1B º30 a U Ug = /8,13x3 3 2,13 − º30 = 0,957 [pu]

La corriente Ia en [pu] es:

Ia [pu] = LTa Da g Z Z a U + = º9 º30 838,0 957,0 − = 1,142-39º

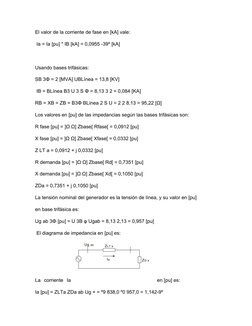

El valor de la corriente de fase en [kA] vale:

Ia = Ia [pu] * IB [kA] = 0,0955 -39º [kA]

Usando bases trifásicas:

SB 3Φ = 2 [MVA] UBLínea = 13,8 [KV]

IB = BLínea B3 U 3 S Φ = 8,13 3 2 = 0,084 [KA]

RB = XB = ZB = B3Φ BLínea 2 S U = 2 2 8,13 = 95,22 [Ω]

Los valores en [pu] de las impedancias según las bases trifásicas son:

R fase [pu] = ]Ω Ω] Zbase[ Rfase[ = 0,0912 [pu]

X fase [pu] = ]Ω Ω] Zbase[ Xfase[ = 0,0332 [pu]

Z LT a = 0,0912 + j 0,0332 [pu]

R demanda [pu] = ]Ω Ω] Zbase[ Rd[ = 0,7351 [pu]

X demanda [pu] = ]Ω Ω] Zbase[ Xd[ = 0,1050 [pu]

ZDa = 0,7351 + j 0,1050 [pu]

La tensión nominal del generador es la tensión de línea, y su valor en [pu]

en base trifásica es:

Ug ab 3Φ [pu] = U 3B φ Ugab = 8,13 2,13 = 0,957 [pu]

El diagrama de impedancia en [pu] es:

La corriente Ia en [pu] es:

Ia [pu] = ZLTa ZDa ab Ug + = º9 838,0 º0 957,0 = 1,142-9º

El valor de la corriente en [kA] por la fase a vale: Ia = Ia [pu] * IB [kA] = 0,0955
[kA]

Conclusión.

El Sistema Por Unidad es una herramienta que permite construir, a partir del
diagrama unifilar y de los datos de los diferentes elementos que lo componen, un
diagrama de impedancias en [pu] sin que aparezcan en forma explícita los
transformadores. Aplicando los diferentes teoremas de cálculo al circuito eléctrico
formado, se podrán encontrar todas las variables eléctricas involucradas en [pu] y
posteriormente sus valores en [KA], [KV] y [MW]. JOSÉ MANUEL JIMÉNEZ
CABRERA.

Referencias
Casares, J. (s.f.). Obtenido de http://josecasares.com/sistema-por-unidad/

Sistema por unidad. (s.f.). Obtenido de https://illustrationprize.com/es/707-per-unit-system.html

Tucuman, U. N. (s.f.). Mag. Ing. Jorge A. González . Obtenido de

https://catedras.facet.unt.edu.ar/sep/wp-content/uploads/sites/20/2015/03/SEP-
Sistemas-por-Unidad.pdf
