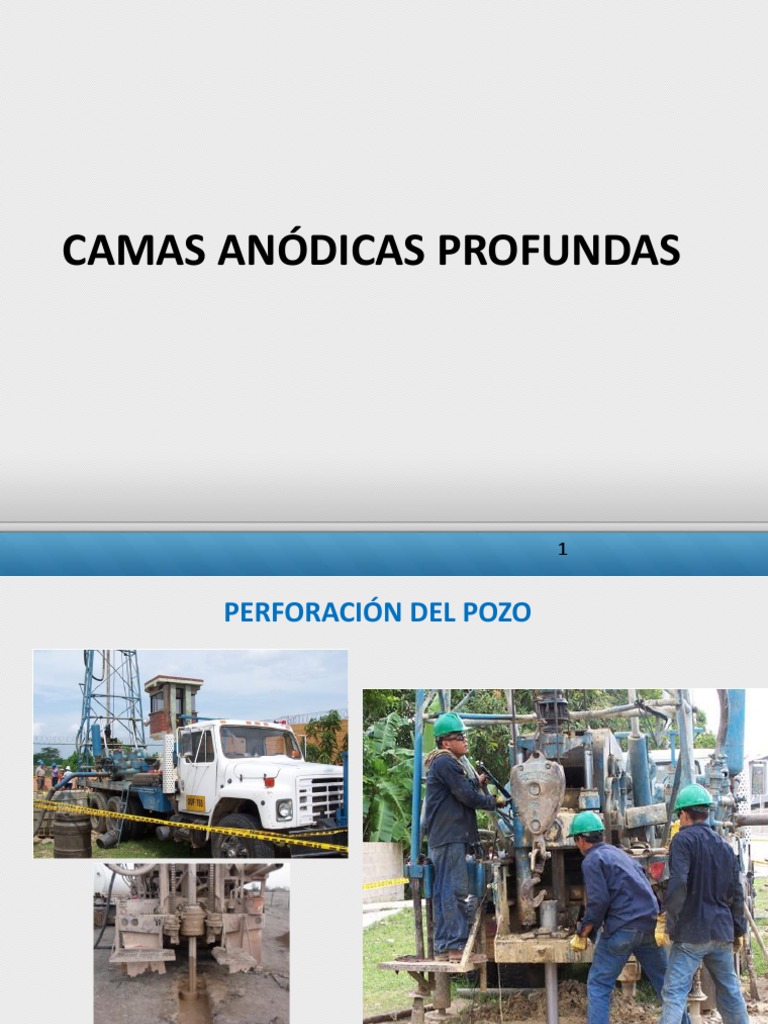

CAMAS ANÓDICAS PROFUNDAS

1
PERFORACIÓN DEL POZO

2
ARMADO DE ZARTA DE ÁNODOS

3
INSTALACIÓN ZARTA DE ÁNODOS

4
BOMBEO DE RELLENO ANÓDICO

5
ESTADO FINAL DEL POZO

6
CAJAS DE CONEXIONES DE ÁNODOS

7
INSTALACIÓN DE ÁNODOS DE
CORRIENTE IMPRESA EN
TANQUES DE
ALMACENAMIENTO

8
SISTEMAS POR CORRIENTE IMPRESA EN TANQUES DE
ALMACENAMIENTO CON CAMAS CONVENCIONALES

9
INSTALACIÓN DE MALLAS TIPO “MMO”

10
INSTALACIÓN DE MALLAS TIPO “MMO”

11
CAJAS DE CONEXIONES, ESTACIÓN DE PRUEBA Y
RECTIFICADOR

12
SISTEMAS DE PROTECCIÓN CATÓDICA POR ÁNODOS
DE SACRIFICIO PARA EL INTERIOR DE TANQUES DE
ALMACENAMIENTO

13
SISTEMAS DE PROTECCIÓN CATÓDICA POR ÁNODOS
DE SACRIFICIO PARA EL INTERIOR DE TRATADORES

14
3. NORMATIVIDAD PARA
PROTECCIÓN CATÓDICA

15
 NORMATIVIDAD NACE
ITEM NORMA VERSIÓN DESCRIPCIÓN
1 SP-0169 2013 Control of External Corrosion on Underground or Submerged Metallic
Piping Systems
2 SP- 0207 2007 Performing Close-Interval Potential Surveys and DC Surface Potential
Gradient Surveys on Buried or Submerged Metallic Pipelines

3 TM-0102 2002 Measurement of Protective Coating Electrical Conductance on

Underground Pipelines.
4 SP-0502 2010 Pipeline External Corrosion Direct Assessment
Methodology
5 SP-0572 2007 Design, Installation, Operation, and Maintenance of Impressed Current
Deep Anode Beds
6 TM0109 2009 Aboveground Survey Techniques for the Evaluation of Underground
Pipeline Coating Condition
7 RP-0193 2001 External Cathodic Protection of On-Grade Carbon Steel Storage Tank
Bottoms
8 SP0196 2011 Galvanic Anode Cathodic Protection of Internal Submerged Surfaces of
Steel Water Storage Tanks
9 SP0575 2007 Internal Cathodic Protection (CP) Systems in Oil-Treating Vessels

10 TM0101 2012 Measurement Techniques Related to Criteria for Cathodic Protection of

Underground Storage Tank Systems

16
 NORMATIVIDAD API
ITEM NORMA VERSIÓN DESCRIPCIÓN
1 API-651 2007 Cathodic Protection of Aboveground Petroleum Storage Tanks

NORMATIVIDAD ISO
ITEM NORMA VERSIÓN DESCRIPCIÓN
1 ISO 15589-1 2003 Petroleum and natural gas industries- Cathodic Protection of pipeline
transportation systems Part-1: On-land pipelines
2 ISO 15589-2 2004 Petroleum and natural gas industries- Cathodic Protection of pipeline
transportation systems Part-2: Offshore pipelines

NORMATIVIDAD DET NORSKE VERITAS (DNV)

ITEM NORMA VERSIÓN DESCRIPCIÓN
1 DNV-RP-B401 2010 Cathodic protection design

17
 4. MEDICIONES DE
CAMPO DE MONITOREOS
DE SISTEMAS PC

18
 MEDICIONES Y MONITOREOS DE CAMPO

1. Resistividad de suelos (Método de los 4 pines)

2. Estudios geoeléctricos *
3. Inspección de Rectificadores
4. Medición de potenciales poste a poste
5. Medición de potenciales paso a paso (CIPS)
6. Medición de corriente eléctrica en tuberías
7. Determinación del requerimiento de corriente
8. Medición de corriente eléctrica de camas anódicas
9. Medición de corriente en el terreno
10. Verificación de Aislamientos eléctricos

19
 RESISTIVIDAD ELÉCTRICA DE SUELOS

ASTM G-57 (2012)

“Standard Test Method for Field

Measurement of Soil Resistivity
Using the Wenner Four-Electrode
Method”

Método de Cuatro Pines

( Wenner)

20
RESISTIVIDAD ELÉCTRICA DE SUELOS

21
EQUIPO MEDIDOR DE RESISTENCIA ELÉCTRICA

22
ANÁLISIS DE RESISTIVIDAD ELÉCTRICA DE SUELO POR CAPAS
(Método de Barnes)

23
ANÁLISIS DE RESISTIVIDAD ELÉCTRICA DE SUELO POR CAPAS
(Método de Barnes)
Resistividad Aparente

ρ: Resistividad aparente (ohm*cm)

a: Separación entre pines (cm)
R: Resistencia medida (ohmios)

Resistividad Capa 2

Resistividad Capa 3

24
 ANÁLISIS DE RESISTIVIDAD ELÉCTRICA DE SUELO POR CAPAS
(Método de Barnes)

EJERCICIO

• Resistencia a 1 metro : 20 ohmios

• Resistencia a 2 metros : 12 ohmios
• Resistencia a 3 metros : 5 ohmios

Calcular:

 Resistividad aparente a 1 metro de profundidad

 Resistividad aparente a 2 metros de profundidad
 Resistividad aparente a 3 metros de profundidad
 Resistividad de la capa 0-1 metro
 Resistividad de la capa 1-2 metros
 Resistividad de la capa 2-3 metros

25
RESISTIVIDAD ELÉCTRICA

26
 RESISTIVIDAD ELÉCTRICA DE SUELOS

Relación entre la resistividad y corrosividad del terreno

Resistividad del suelo ( ohm - Corrosividad del suelo

cm.)

0 - 500 Muy corrosivo

500 - 1000 Corrosivo

1000 - 2000 Moderadamente Corrosivo

2000 - 10000 Levemente Corrosivo

Mayor a 10000 Baja corrosividad

27
RESISTIVIDAD DE MUESTRAS EN LABORATORIO

28
ESTUDIOS GEOELÉCTRICOS

29
 ESTUDIOS GEOELÉCTRICOS

Profundidad (m) Unidad Resistividad

Correlación Hidrogeológica
Desde - Hasta Geoeléctrica (Ohm – m)

0.00 – 0.95 I 3128,1 Suelo limo-arenoso

0.95 – 2.50 II 1744,6 Depósito aluvial de arenas y limos

2.50 – 8.10 III 120,9 Depósito aluvial de limos, arcillas y arenas finas

8.10 – 18.58 IV 44,2 Depósito aluvial de limos, arenas y arcillas, saturado.

18.58 – 34.39 V 34,5 Depósito aluvial de limos, arenas y arcillas, saturado.

34.39 – 180.00 VI 189,8 Depósito aluvial de limos, arenas finas y arcillas, húmedo.

30
ESTUDIOS GEOELÉCTRICOS

31
CIRCUITO EXTERNO EN LA MEDICIÓN DE POTENCIALES

32
 ERRORES EN LA MEDICIÓN DE POTENCIALES
(Efecto de la Resistencia Interna del Voltímetro)

33
 ERRORES EN LA MEDICIÓN DE POTENCIALES
(Efecto de la Resistencia Interna del Voltímetro)

34
 ERRORES EN LA MEDICIÓN DE POTENCIALES
(Efecto de la Resistencia Interna del Voltímetro)

Si la resistencia interna del voltímetro se incrementa a 10 MΩ, cual sería el

nuevo error en la medición ?

35
 ERRORES EN LA MEDICIÓN DE POTENCIALES
(Efecto de la Resistencia de Contacto del Electrodo de Referencia)

Métodos para Minimizar la Resistencia de Contacto del Electrodo de

Referencia

36
 ERRORES EN LA MEDICIÓN DE POTENCIALES

Error en la medición de potenciales por flujo de corriente en el terreno

-790 mV ? mV

Líneas de corriente
en una tubería
desnuda con PC

37
ERRORES EN LA MEDICIÓN DE POTENCIALES
Líneas de corriente en una tubería Recubierta (protegida)

38
 ERRORES EN LA MEDICIÓN DE POTENCIALES
Errores de Caídas de Potencial en la Medición del Potencial Debido al Flujo de
Corriente en la Tubería

39
 ERRORES EN LA MEDICIÓN DE POTENCIALES
Determinación y Corrección del error por caída IR (Caída Ohmica)

1. Interrumpir la corriente y medir el potencial antes de que haya una

despolarización significativa (llamado generalmente potencial "instant off").

2. Colocar el electrodo de referencia cerca de la superficie expuesta del metal de

la estructura a medir. En una estructura recubierta, debe colocarse la
referencia cerca de una falla del recubrimiento (holiday).

3. Colocar el electrodo de referencia en terreno remoto para incluir el máximo

error por caída óhmica, y luego restar este error de los potenciales medidos
con la referencia ubicada más cerca de la estructura.

4. Disminuir la corriente por etapas mientras se mide el cambio en el potencial

estructura-electrolito y el correspondiente gradiente de voltaje en superficie.
La curva creada con estos datos se extrapola a cero para identificar el error
total por caída óhmica en el potencial estructura- electrolito con la corriente
total.

40
1.INTERRUPCIÓN DE LA CORRIENTE PC

41
1.INTERRUPCIÓN DE LA CORRIENTE PC

Interruptores No Sincronizados

42
 1.INTERRUPCIÓN DE LA CORRIENTE PC

Influencia de Interferencia eléctrica (dinámica)

43
2.UBICACIÓN DEL ELECTRODO CERCA A LA ESTRUCTURA/
CUPÓN PC

44
2.UBICACIÓN DEL ELECTRODO CERCA A LA ESTRUCTURA/
CUPÓN PC

45
2.UBICACIÓN DEL ELECTRODO CERCA A LA ESTRUCTURA

46
3. ELECTRODO DE REFERENCIA EN EL TERRENO REMOTO

47
TIERRA REMOTA

48
MEDICIÓN DE POTENCIALES
POSTE A POSTE

TUBERÍA

49
 MEDICIÓN DE POTENCIALES PASO A PASO CIPS
CIPS (Close Interval Potencial Survey)

 Ubicar áreas anódica en tuberías no protegidas catódicamente.

 Determinar la efectividad de la protección catódica en estructuras
 provistas de protección catódica.
 Localizar corrientes parásitas o vagabundas
 Localizar corto circuitos y contactos
 Localizar fallas en el recubrimiento

50
MEDICIÓN DE POTENCIALES PASO A PASO CIPS

51
MEDICIÓN DE POTENCIALES PASO A PASO CIPS

52
CIPS (Close Interval Potencial Survey)

53
CIPS (Close Interval Potencial Survey)

54
CIPS (Close Interval Potencial Survey)

55
MEDICIÓN DE POTENCIALES PASO A PASO CIPS

56
MEDICIÓN DE POTENCIALES PASO A PASO CIPS

57
 MEDICIÓN DE POTENCIALES PASO A PASO CIPS

NACE SP 0207- 2007 “Performing Close-Interval Potential Surveys and DC

Surface Potential Gradient Surveys on Buried or Submerged Metallic Pipelines

• IR Metálico
• Potencial Cercano
• Potencia Lejano
• Determinación de la dirección de la corriente PC

58
MEDICIÓN DE CORRIENTE ELÉCTRICA EN TUBERÍAS

59
MEDICIÓN DE CORRIENTE ELÉCTRICA EN TUBERÍAS

Resistencias Shunt

60
MEDICIÓN DE CORRIENTE ELÉCTRICA EN TUBERÍAS

Resistencias Shunt

61
MEDICIÓN DE CORRIENTE ELÉCTRICA EN TUBERÍAS

Pinza Amperimétrica

62
MEDICIÓN DE CORRIENTE ELÉCTRICA EN TUBERÍAS

Pinza Amperimétrica

63
MEDICIÓN DE CORRIENTE ELÉCTRICA EN TUBERÍAS

Pinza Amperimétrica

64
MEDICIÓN DE CORRIENTE ELÉCTRICA EN TUBERÍAS

Ensayo de 2 Conductores para Medir la Corriente en la Línea

65
MEDICIÓN DE CORRIENTE ELÉCTRICA EN TUBERÍAS
Ensayo de 2 Conductores para Medir la Corriente en la Línea

66
MEDICIÓN DE CORRIENTE ELÉCTRICA EN TUBERÍAS

Ensayo de 2 Conductores para Medir la Corriente en la Línea

67
MEDICIÓN DE CORRIENTE ELÉCTRICA EN TUBERÍAS

Ensayo de 4 Conductores para Medir la Corriente en la Línea

68
MEDICIÓN DE CORRIENTE ELÉCTRICA EN TUBERÍAS
Ensayo de 4 Conductores para Medir la Corriente en la Línea

69
MEDICIÓN DE CORRIENTE ELÉCTRICA EN TUBERÍAS
Ensayo de 4 Conductores para Medir la Corriente en la Línea

70
MEDICIÓN DE CORRIENTE ELÉCTRICA EN TUBERÍAS
Ensayo de 4 Conductores para Medir la Corriente en la Línea

71
MEDICIÓN DE CORRIENTE ELÉCTRICA EN TUBERÍAS
Ensayo de 4 Conductores para Medir la Corriente en la Línea

72
 ENSAYOS DE REQUERIMIENTO DE CORRIENTE

Para Diseños PC se tienen las siguientes opciones para determinar el

requerimiento de corriente de una estructura a proteger:

1. Por comparación con sistemas similares

2. Basados en datos teóricos de densidades de corriente requerida

73
DENSIDADES DE CORRIENTE TEÓRICAS

74
DENSIDADES DE CORRIENTE TEÓRICAS

75
 ENSAYOS DE REQUERIMIENTO DE CORRIENTE

1. A partir de pruebas de inyección de corriente en campo

Basándose en la Ensayo de
Caída de Potencial Desplazamiento de
Mínima la Polarización

76
 ENSAYOS DE REQUERIMIENTO DE CORRIENTE
Ensayo para Determinar la Corriente Requerida en una Tubería
Basándose en la Caída de Potencial Mínima

Electrodo
remoto

Duración ciclo ON < Ciclo OFF

77
 ENSAYOS DE REQUERIMIENTO DE CORRIENTE
Ensayo para Determinar la Corriente Requerida en una Tubería
Basándose en el Desplazamiento de la Polarización

  0.850 V natural 
 Polarizaci ón requerida 
I Re q  
I Re q   * ITest
 * ITest
 Polarizaci ón alcanzada  VIns tan t Off  V natural 

78
MEDICIÓN DE CORRIENTE DE CAMAS ANÓDICAS

79
MEDICIÓN DE CORRIENTE EN EL TERRENO

80
MEDICIÓN DE CORRIENTE EN EL TERRENO

81
 VERIFICACIÓN DE AISLAMIENTOS ELÉCTRICOS

Método de medición de potenciales con electrodo de referencia fijo

82
VERIFICACIÓN DE AISLAMIENTOS ELÉCTRICOS
Verificación con Equipo de RadioFrecuencia (RF)

83
