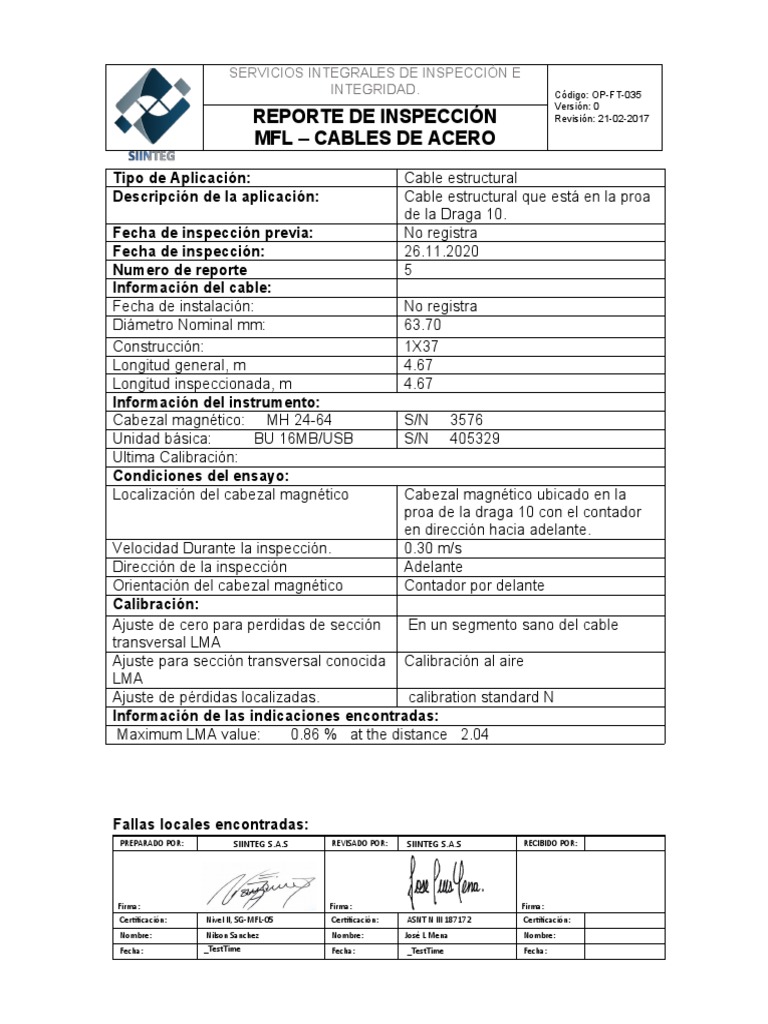

SERVICIOS INTEGRALES DE INSPECCIÓN E

INTEGRIDAD. Código: OP-FT-035

Versión: 0
REPORTE DE INSPECCIÓN Revisión: 21-02-2017

MFL – CABLES DE ACERO

Tipo de Aplicación: Cable estructural
Descripción de la aplicación: Cable estructural que está en la proa
de la Draga 10.
Fecha de inspección previa: No registra
Fecha de inspección: 26.11.2020
Numero de reporte 5
Información del cable:
Fecha de instalación: No registra
Diámetro Nominal mm: 63.70
Construcción: 1X37
Longitud general, m 4.67
Longitud inspeccionada, m 4.67
Información del instrumento:
Cabezal magnético: MH 24-64 S/N 3576
Unidad básica: BU 16MB/USB S/N 405329
Ultima Calibración:
Condiciones del ensayo:
Localización del cabezal magnético Cabezal magnético ubicado en la
proa de la draga 10 con el contador
en dirección hacia adelante.
Velocidad Durante la inspección. 0.30 m/s
Dirección de la inspección Adelante
Orientación del cabezal magnético Contador por delante
Calibración:
Ajuste de cero para perdidas de sección En un segmento sano del cable
transversal LMA
Ajuste para sección transversal conocida Calibración al aire
LMA
Ajuste de pérdidas localizadas. calibration standard N
Información de las indicaciones encontradas:
Maximum LMA value: 0.86 % at the distance 2.04

Fallas locales encontradas:

PREPARADO POR: SIINTEG S.A.S REVISADO POR:  SIINTEG S.A.S RECIBIDO POR:

Firma: Firma: Firma:

Certificación:  Nivel II, SG-MFL-05 Certificación:  ASNT N III 187172 Certificación:
Nombre:  Nilson Sanchez Nombre: José L Mena Nombre:
Fecha: _TestTime Fecha:  _TestTime Fecha:
 SERVICIOS INTEGRALES DE INSPECCIÓN E
INTEGRIDAD. Código: OP-FT-035
Versión: 0
REPORTE DE INSPECCIÓN Revisión: 21-02-2017

MFL – CABLES DE ACERO

Valor de pérdida de Numero de Hilos
sección transversal rotos.
Distancia, m
local
№

MAXIMUM LF DENSITY FOR 6D: 0 AT 0 M.

Maximum LF density for 30D: 0 at 0 m.

Secciones con defectos encontradas:

№ Tipo de Longitud de Valor de pérdida de
Distancia,
sección la sección, m sección transversal
m
critica encontrada, LMA

Resumen:

Cabezal magnético ubicado en la proa de la draga, con el contador en dirección

hacia adelante. A su vez sujeto a un sistema de cuerdas el cual permitía el
desplazamiento del mismo por la longitud del cable.

No se encuentran zonas rechazables de acuerdo a los criterios de la norma

ASME B30.30-2019.

PREPARADO POR: SIINTEG S.A.S REVISADO POR:  SIINTEG S.A.S RECIBIDO POR:

Firma: Firma: Firma:

Certificación:  Nivel II, SG-MFL-05 Certificación:  ASNT N III 187172 Certificación:
Nombre:  Nilson Sanchez Nombre: José L Mena Nombre:
Fecha: _TestTime Fecha:  _TestTime Fecha:
 SERVICIOS INTEGRALES DE INSPECCIÓN E
INTEGRIDAD. Código: OP-FT-035
Versión: 0
REPORTE DE INSPECCIÓN Revisión: 21-02-2017

MFL – CABLES DE ACERO

Fig. 11 Presentacion sofwart MFL.
