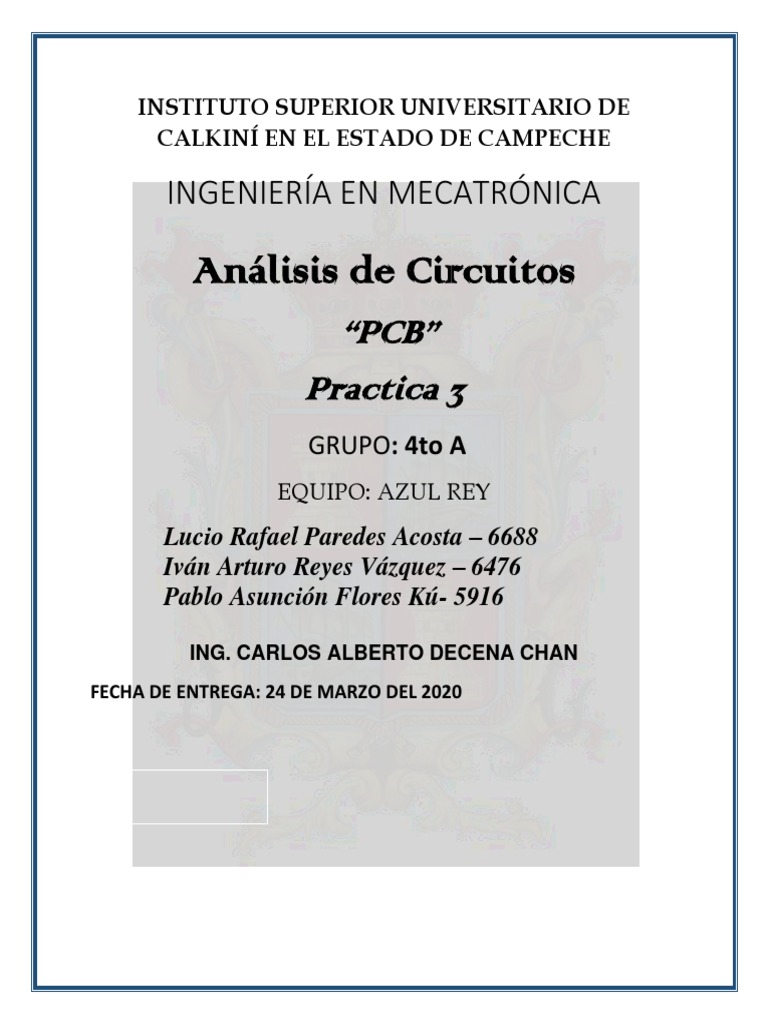

INSTITUTO SUPERIOR UNIVERSITARIO DE

CALKINÍ EN EL ESTADO DE CAMPECHE

INGENIERÍA EN MECATRÓNICA

Análisis de Circuitos
“PCB”
Practica 3
GRUPO: 4to A
EQUIPO: AZUL REY
Lucio Rafael Paredes Acosta – 6688
Iván Arturo Reyes Vázquez – 6476
Pablo Asunción Flores Kú- 5916

ING. CARLOS ALBERTO DECENA CHAN

FECHA DE ENTREGA: 24 DE MARZO DEL 2020
Índice

Portada .................................................................................................................................... 1
Índice ....................................................................................................................................... 2
Objetivo General....................................................................................................................... 3
Introducción ............................................................................................................................. 3
Marco teórico ........................................................................................................................... 3
Desarrollo ................................................................................................................................. 5
Conclusión ................................................................................................................................ 8
Objetivo General
Que el alumno de ingeniería en mecatrónica diseñe y cree un puente de Wheatstone,
para la creación de una placa PCB.

Introducción
En éste reporte de práctica se detalla el proceso de la creación de una placa PCB, la
cual tendrá un Puente de Wheatstone, este reporte incluye el proceso de diseño y
posterior creación del mismo, mostrando cada paso realizado para la elaboración de la
PCB.

Marco teórico
PUENTE DE WHEATSTONE

El puente de Wheatstone es un instrumento de gran precisión que puede operar en corriente

continua o altema y permite la medida tanto de resistencias óhmicas como de sus
equivalentes en circuitos de comente altema en los que existen otros elementos como
bobinas o condensadores (impedancias).

PCB son las siglas de Placa de Circuito Impreso, pero utilizamos las siglas en inglés
(Printed Circuit Board) para no confundirla por ejemplo con las ranuras PCI de nuestro
PC.

Pues una PCB básicamente es un soporte físico en donde se instalan componentes

electrónicos y eléctricos y se interconectan entre ellos. Estos componentes pueden ser,
chips, condensadores, diodos, resistencias, conectores, etc. Si echas un vistazo a un
ordenador por dentro, verás que hay múltiples placas planas con un montón de
componentes pegados a ella, se trata de una placa base y está compuesta por una PCB
y los componentes que hemos citado.

Para conectar cada elemento en una PCB utilizamos una serie de pistas conductoras de
cobre extremadamente finas y que general un carril, conductor, como si de un cable se
tratase. En los circuitos más sencillos, solamente tenemos pistas conductoras en una
cara o las dos visibles de la PCB, pero en otros más completos tenemos pistas eléctricas
e incluso componentes apilados en múltiples capas de ellas.

El soporte principal para estas pistas y componentes es una combinación de fibra de

vidrio reforzada con materiales cerámicos, resinas, plástico y otros elementos no
conductores. Aunque actualmente se están utilizado componentes como celuloide y
pistas de pintura conductora para fabricar PCB flexibles.

La primera placa de circuito integrado se construyó en 1936 a mano por el ingeniero Paul
Eisler para ser utilizada por una radio. A partir de ahí los procesos se automatizaron para
su fabricación a gran escala, primero en radios, y luego en todo tipo de componentes.

EAGLE AUTO DESK

EAGLE (siglas de Easily Applicable Graphical Layout Editor) es un programa de diseño

de diagramas y PCBs con autoenrutador famoso alrededor del mundo de los proyectos
electrónicos DiY, debido a que muchas versiones de este programa tienen una licencia
Freeware y gran cantidad de bibliotecas de componentes alrededor de la red.

Materiales
❖ 1 Hoja de papel couché con el circuito impreso
❖ Cloruro Ferrico
❖ Un recipiente de plástico
❖ Estaño
❖ 1 Hoja de papel
❖ Cinta

Equipo
❖ Plancha
❖ Cautin
Desarrollo
Para el diseño del circuito de Wheatstone primero diseñamos este mismo en la
plataforma EAGLE AUTODESK, y posteriormente se imprimió este msido circuito
en hojas de papel couché.

1- Cortamos una parte de la hoja de papel couché que contenía un circuito impreso.

2- Posteriormente procedimos a fijar la hoja de papel couché a la placa PCB

utilizando cinta para que esta no se mueva durante el proceso de planchado, ante
de iniciar el mismo, colocamos una hoja de papel encima para que así no se
llegara a que mar la hoja de papel couché.
3- Se realizó el proceso de planchado para que la tinta de la hoja de papel couché
se quedara plasmada en la placa PCB. Este proceso duró un aproximado de 1
hora.

4- Posteriormente se utilizo el recipiente de plástico para poner en el cloruro férrico

y posteriormente colocar dentro la placa.
5- Después de unos minutos, retiramos la placa pcb del recipiente de plastico y este
fue nuestro resultado.

6- Repetimos este mismo proceso en casa ya que el primer intento salió mal y el
resultado fue el siguiente:
Conclusión
Lucio Rafael Paredes Acosta
Las PCB y sus variables están presentes a lo largo de nuestro día a día, un ejemplo claro son nuestros
celulares, una herramienta que es multifuncional dependiendo de las necesidades que tenga el usuario,
las PCB a mi parecer son fundamentales para aquellos que inician en la electrónica, esta práctica me ayudo
a reforzar los conocimientos adquiridos anteriormente acerca de cómo realizar el diseño y creación de
una PCB, al igual que ayudarme a adquirir conocimientos como el que es un puente Wheatstone.

Iván Arturo Reyes Vázquez

Durante este experimento aprendimos como reconocer y describir relaciones de amperaje-voltaje en
serie, paralelos y mixtos, repasamos el uso del multímetro, aprendimos también las diferentes maneras
de cómo se puede medir los amperajes y los voltajes según las situaciones dadas y de una manera práctica.

Pablo Asunción Flores Kú

Se concluye que al estudiar la teoría y cada procedimiento la realización del circuito es mucho mas
rápida, efectiva y satisfactoria. La tabla PCB de cobre es un elemento efectivo y sencillo para la realización
de un circuito, de igual forma reforzar los conocimientos ya obtenidos en la materia de
electromagnetismo nos ayudo a tener una buena formación para finalizar con un excelente trabajo.
